Описание продукта
Направляющая канавка в виде ласточкиного хвоста, высокая грузоподъемность；
Центральный привод, хорошие механические свойства；
Оснащенный шкалой, прямое считывание показаний удобно и быстро；
Фиксирующий механизм с нейлоновой головкой, хорошим фиксирующим эффектом и высокой стабильностью；
Ступень ручного перевода с прямым приводом Dovetail slot серии SPYB представляет собой ступень ручного перевода типа винт-гайка, выпущенную OMTOOLS. Основной материал изделий этой серии изготовлен из алюминиевого сплава, поверхность окислена и почернела, а для наведения используется направляющая в виде ласточкиного хвоста с высокой грузоподъемностью. Приводимый в движение шлифовальным шнеком, шлифовальный шнек имеет небольшой шаг и высокую чувствительность. Он оснащен шкалой сбоку и функцией блокировки. Он полностью функционален и прост в использовании.
Общие параметры
|
материал
Алюминиевый сплав
|
|
Направляющий брус
Вспомогательный рельс в виде ласточкиного хвоста
|
|
Режим привода
Шлифовальный винт, φ8×4
|
Ступень ручного перевода с прямым приводом в виде паза "Ласточкин хвост"
Серия ступеней ручного перевода с прямым приводом и канавкой "Ласточкин хвост" поставляется в стандартной комплектации со вспомогательной направляющей "ласточкин хвост" с фиксацией；
Маршрут 25/50/75/100 мм опционально, можно настроить больший ход；
Ступень ручного перевода с прямым приводом с канавкой "Ласточкин хвост" горизонтальная нагрузка 10 кг, вертикальная нагрузка 5 кг；
Таблица ручного перемещения с прямым приводом в виде паза "Ласточкин хвост" размер стола 65 *65 мм.

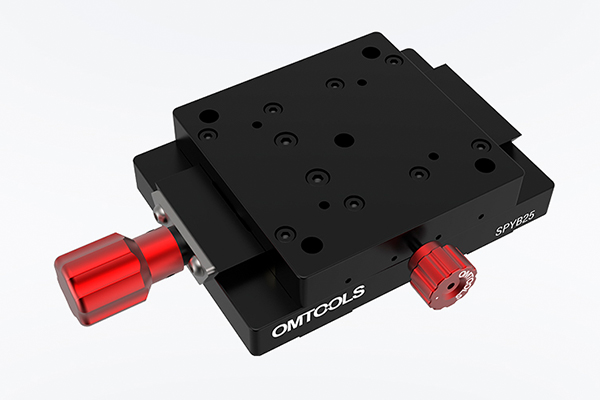

Ступень ручного перемещения паза "Ласточкин хвост", ход 25 мм, размер стола 65 × 65 мм, центральный привод- SPYB25
|
Маршрут
25 мм
|
Размер стола
65 × 65 мм
|
|
Длина тела
90 мм
|
толщина
20 мм
|
|
Направляющий брус
Вспомогательный рельс в виде ласточкиного хвоста
|
Режим привода
Шлифовальный винт, φ8×4
|
|
Положение привода
Центральный привод
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
Вертикальная нагрузка
5 кг
|
|
Горизонтальная нагрузка
10 кг
|
|
Ступень ручного перемещения паза "Ласточкин хвост", ход 50 мм, размер стола 65 × 65 мм, центральный привод- SPYB50
|
Маршрут
50 мм
|
Размер стола
65 × 65 мм
|
|
Длина тела
115 мм
|
толщина
20 мм
|
|
Направляющий брус
Вспомогательный рельс в виде ласточкиного хвоста
|
Режим привода
Шлифовальный винт, φ8×4
|
|
Положение привода
Центральный привод
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
Вертикальная нагрузка
5 кг
|
|
Горизонтальная нагрузка
10 кг
|
|
Ступень ручного перемещения паза "Ласточкин хвост", ход 75 мм, размер стола 65 × 65 мм, центральный привод- SPYB75
|
Маршрут
75 мм
|
Размер стола
65 × 65 мм
|
|
Длина тела
140 мм
|
толщина
20 мм
|
|
Направляющий брус
Вспомогательный рельс в виде ласточкиного хвоста
|
Режим привода
Шлифовальный винт, φ8×4
|
|
Положение привода
Центральный привод
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA02B
|
Вертикальная нагрузка
5 кг
|
|
Горизонтальная нагрузка
10 кг
|
|
Ступень ручного перемещения паза "Ласточкин хвост", ход 100 мм, размер стола 65 × 65 мм, центральный привод- SPYB100
|
Маршрут
100 мм
|
Размер стола
65 × 65 мм
|
|
Длина тела
165 мм
|
толщина
20 мм
|
|
Направляющий брус
Вспомогательный рельс в виде ласточкиного хвоста
|
Режим привода
Шлифовальный винт, φ8×4
|
|
Положение привода
Центральный привод
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA02B
|
Вертикальная нагрузка
5 кг
|
|
Горизонтальная нагрузка
10 кг
|
|
Прямоугольная переходная пластина серии OMLA-B
Материал: алюминиевый сплав 6061-T4；
Прецизионно обработанный и черный анодированный материал из высокопрочного алюминиевого сплава；
Минимизируйте воздействие на оптическую систему за счет уменьшения отражения от поверхности；
Предоставьте конфигурацию стандартных ручных продуктов Hongxing Yang XZ и XYZ；
Прямоугольная переходная пластина OMTOOLS подходит для платформ ручного перемещения и других изделий и обычно используется для вертикальной установки двух платформ перемещения. Ступень линейного перемещения по оси XY и ступень линейного перемещения по одной оси могут быть объединены в ступень линейного перемещения по оси XYZ с помощью прямоугольной переходной пластины. Две другие ступени линейного перемещения по одной оси также могут быть собраны в ступень линейного перемещения по оси XZ с помощью прямоугольной переходной пластины.

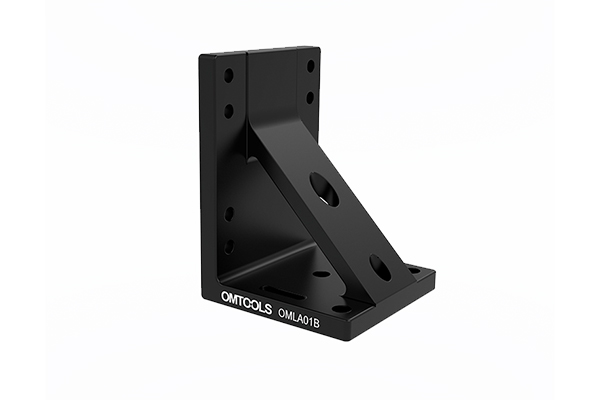

Прямоугольная переходная пластина, основным материалом является алюминиевый сплав 6061-T4, подходит для ручных изделий SPYB25, SPYB50, SPYD65, основной размер 65x65x90 мм- OMLA01B
|
Материал корпуса
алюминиевый сплав 6061-T4
|
Применимые ручные продукты
SPYB25, SPYB50, SPYD65
|
|
Размер тела
65x65x90 мм
|
Обработка поверхности
Черный анодированный
|

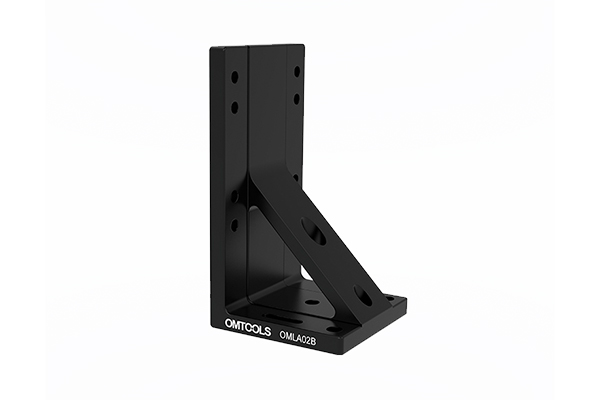

Прямоугольная переходная пластина, основной материал алюминиевый сплав 6061-T4, подходит для изделий ручной работы SPYB75, SPYB100, основной размер 65x65x120 мм- OMLA02B
|
Материал корпуса
алюминиевый сплав 6061-T4
|
Применимые ручные продукты
SPYB75, SPYB100
|
|
Размер тела
65x65x120 мм
|
Обработка поверхности
Черный анодированный
|
