Описание продукта
Система вращающихся валов подвергается прецизионной механической обработке с использованием нескольких технологических процессов, что обеспечивает высокую точность согласования, большую несущую способность и длительный срок службы.
Он оснащен турбиной Jingyan и червячным приводом с высокой точностью позиционирования, и удобным перемещением. Он может вращаться в любом прямом и обратном направлении с очень небольшим возвратом воздуха.
Использует высокоточную изогнутую V-образную направляющую, обладающую высокой прочностью, большой грузоподъемностью и хорошей долговечностью
Стандартная конфигурация представляет собой шаговый двигатель, который осуществляет автоматическую регулировку наклона и автоматическое управление
Стандартное положение монтажного отверстия, может использоваться отдельно, также может сочетаться с другими продуктами нашей компании для формирования многомерной системы перемещения.
Он имеет функцию ограничения, функцию начальной нулевой точки, может быть заменен серводвигателем, может быть установлен поворотный энкодер, а продукт может быть реструктурирован и настроен по индивидуальному заказу.
Высокоточные электрические угловые станции OMTOOLS серии OMPZ для тяжелых условий эксплуатации специально разработаны для решения ситуаций со средним и большим ходом, высокой нагрузкой, высокой частотой повторного использования и т.д. Основной материал изготовлен из высокопрочного твердого алюминиевого сплава, поверхность черная и анодированная, износостойкость хорошая, а внешний вид щедрый и красивый. Для точного позиционирования используется прецизионная червячная передача с высоким передаточным отношением, а для наведения используется изогнутая V-образная направляющая рейка с высокой прочностью, высокой грузоподъемностью и хорошим сроком службы. В стандартную комплектацию входит двухфазный шаговый двигатель, который может обеспечить высокое разрешение и точность позиционирования. Эта серия продуктов широко используется в прецизионной микросборке, метрологии, фотонике, оптической юстировке и других областях.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Точность повторного позиционирования
0.008°
|
|
Двигатель и угол шага
Двухфазный шаговый двигатель 57 с углом шага 1,8
|

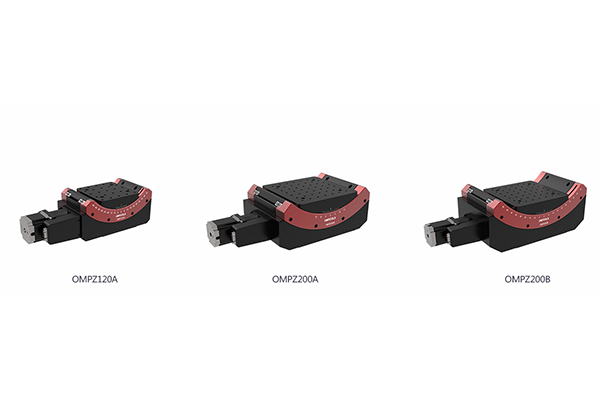

Высокоточная электрическая угловая станция с большим ходом хода серии OMPZ
Изготовлен из высокопрочного твердого алюминиевого сплава, поверхность черная и анодированная, износостойкость хорошая, а внешний вид щедрый и красивый.
Для точного позиционирования используется прецизионная червячная передача с высоким передаточным отношением, а для наведения - изогнутая V-образная направляющая рейка. Она обладает высокой прочностью, высокой грузоподъемностью и хорошим сроком службы.
Стандартный двухфазный шаговый двигатель, который может обеспечить высокое разрешение и точность позиционирования
Широко используется в прецизионной микросборке, метрологии, фотонике, оптическом выравнивании и других областях

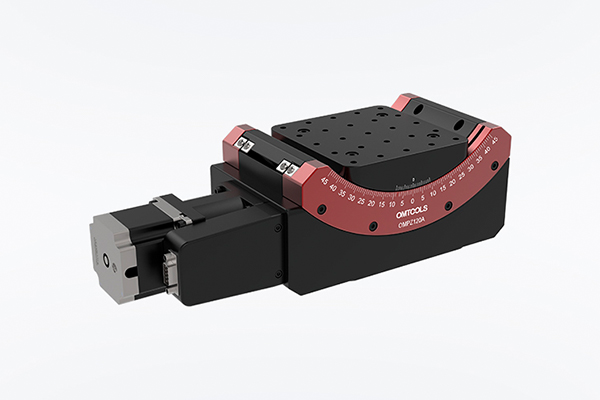

Прецизионный электрический угловой стол для тяжелых условий эксплуатации с диапазоном углов ±44° и диаметром стола 120x120 мм-OMPZ120A
|
Диапазон углов
±44°
|
Диаметр стола
120x120 мм
|
|
Передаточное число червячной передачи
250:1
|
Материал червячной передачи
Износостойкая оловянная бронза
|
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная направляющая рейка
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
8,8 кг
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
25-8-8 мм
|
|
Пошаговое разрешение
7.2 мдег
|
Разрешение ниже 20 разрешение
0,36 мкэг
|
|
Максимальная скорость
5,76 ° / с
|
Точность повторного позиционирования
0.008゜
|
|
Двигатель и угол шага
Двухфазный шаговый двигатель 57 с углом шага 1,8
|
Марка и модель двигателя
Lei Sai 57CM13
|
|
Рабочий ток
4,0 А
|
Крутящий момент двигателя
1,3 Н · м
|
|
Марка и модель привода
DM542
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Высота центра конструкции
78±0,2 мм
|
Напряжение датчика (В)
DC5-24V ± 10%
|
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
Управляющий выход
MPN нормально закрытый коллекторный выход：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор выключен (отсоединен)；
|
Горизонтальная нагрузка
12 кг
|
|
Перевернутая нагрузка
6 кг
|
Вертикальная нагрузка
6 кг
|
Прецизионный электрический угловой стол для тяжелых условий эксплуатации с диапазоном углов ±15 ° и диаметром стола 200x200 мм-OMPZ200A
|
Диапазон углов
±15°
|
Диаметр стола
200x200 мм
|
|
Передаточное число червячной передачи
400:1
|
Материал червячной передачи
Износостойкая оловянная бронза
|
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная направляющая рейка
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
24,5 кг
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
25-8-8 мм
|
|
Пошаговое разрешение
4.5 мдег
|
Разрешение ниже 20 разрешение
0. 225 мдег
|
|
Максимальная скорость
3,6 ° / с
|
Точность повторного позиционирования
0.008゜
|
|
Двигатель и угол шага
Двухфазный шаговый двигатель 57 с углом шага 1,8
|
Марка и модель двигателя
Lei Sai 57CM23
|
|
Рабочий ток
5.0 А
|
Крутящий момент двигателя
2,3 Н · м
|
|
Марка и модель привода
DM542
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Высота центра конструкции
139±0,2 мм
|
Напряжение датчика (В)
DC5-24V ± 10%
|
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
Управляющий выход
MPN нормально закрытый коллекторный выход：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор выключен (отсоединен)；
|
Горизонтальная нагрузка
30 кг
|
|
Перевернутая нагрузка
15 кг
|
Вертикальная нагрузка
15 кг
|

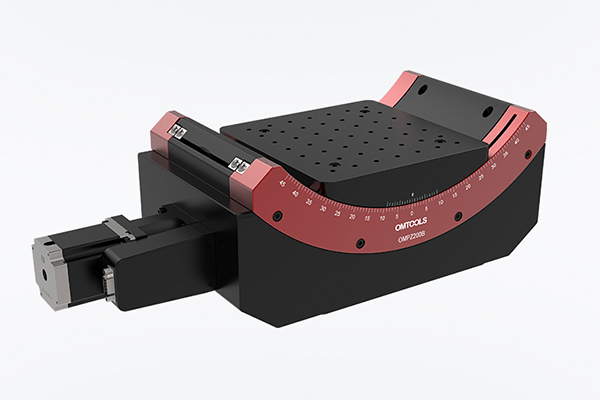

Прецизионный электрический угловой стол для тяжелых условий эксплуатации с диапазоном углов ±44 ° и диаметром стола 200x200 мм-OMPZ200B
|
Диапазон углов
±44°
|
Диаметр стола
200x200 мм
|
|
Передаточное число червячной передачи
432:1
|
Материал червячной передачи
Износостойкая оловянная бронза
|
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная направляющая рейка
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
32,0 кг
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
25-8-8 мм
|
|
Пошаговое разрешение
≈4.167 мкэг
|
Разрешение ниже 20 разрешение
≈0. 208 мдег
|
|
Максимальная скорость
3,4 ° / с
|
Точность повторного позиционирования
0.008゜
|
|
Двигатель и угол шага
Двухфазный шаговый двигатель 57 с углом шага 1,8
|
Марка и модель двигателя
Lei Sai 57CM23
|
|
Рабочий ток
5.0 А
|
Крутящий момент двигателя
2,3 Н · м
|
|
Марка и модель привода
DM542
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Высота центра конструкции
155±0,2 мм
|
Напряжение датчика (В)
DC5-24V ± 10%
|
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
Управляющий выход
MPN нормально закрытый коллекторный выход：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор выключен (отсоединен)；
|
Горизонтальная нагрузка
30 кг
|
|
Перевернутая нагрузка
15 кг
|
Вертикальная нагрузка
15 кг
|
