Описание продукта
Стандартная конфигурация представляет собой пятифазный двигатель Dongfang, который обеспечивает автоматическую регулировку наклона и автоматическое управление.
При использовании червячной передачи с точной притиркой и червячного привода зазор невелик, а движение стабильно.
Он использует высокоточную изогнутую V-образную роликовую направляющую, которая обладает высокой прочностью, высокой грузоподъемностью и хорошей долговечностью.
Стандартное положение монтажного отверстия, может использоваться отдельно, также может сочетаться с другими продуктами нашей компании для формирования многомерной системы перемещения.
Электрический угловой стол OMTOOLS серии OMPA - это прецизионные электрические угловые столы, специально разработанные для решения проблем малого и среднего размера, высокой частоты повторного использования и т.д. Основной материал изделий этой серии изготовлен из высокопрочного твердого алюминиевого сплава с черной анодированной поверхностью, хорошей износостойкостью и изысканным внешним видом. В приводном механизме используется червячная передача для передачи, а червячная передача изготовлена из износостойкой оловянной бронзы. Направляющая изготовлена из высокоточной изогнутой V-образной роликовой направляющей, которая обладает высокой прочностью, высокой грузоподъемностью и хорошей долговечностью. В стандартную комплектацию входит пятифазный двигатель Dongfang, который обеспечивает высокое разрешение и точность позиционирования. Эта серия продуктов очень подходит для интеграции в оборудование автоматизации, прецизионные приборы и оборудование с высокими требованиями к относительному пространству, размерам и весу, а также больше подходит для использования в промышленных производственных линиях с небольшим диапазоном перемещения и высокой частотой возвратно-поступательных движений.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Точность повторного позиционирования
≦±0.01°
|
|
Двигатель и угол шага
Пятифазный 28-ступенчатый двигатель с углом шага 0,72
|

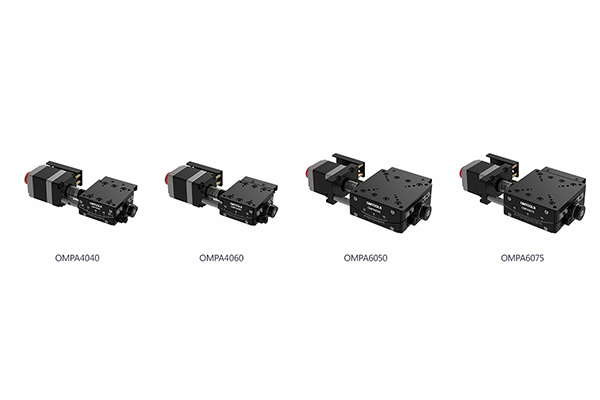

Малогабаритный прецизионный электрический угловой стол серии OMPA
Он изготовлен из высокопрочного твердого алюминиевого сплава с черной анодированной поверхностью, хорошей износостойкостью и изысканным внешним видом.
В приводном механизме используется червячная передача для передачи, а червячная передача изготовлена из износостойкой оловянной бронзы
Направляющая изготовлена из высокоточной изогнутой V-образной роликовой направляющей, которая обладает высокой прочностью, высокой грузоподъемностью и хорошей долговечностью.
Стандартный пятифазный двигатель Dongfang, который может обеспечить высокое разрешение и точность позиционирования
Он очень подходит для интеграции в оборудование автоматизации, прецизионные приборы и оборудование с высокими требованиями к относительному пространству, размерам и весу.
Электрический угловой стол, диапазон углов ± 8 °, диаметр стола 40x40 мм- OMPA4040
|
Диапазон углов
±8°
|
Диаметр стола
40x40 мм
|
|
Высота центра конструкции
40±0,2 мм
|
Передаточное число червячной передачи
192:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Вес
0,4 кг
|
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
12-3-5 мм
|
Пошаговое разрешение
0.00375°
|
|
Максимальная скорость
9,375 ° / с
|
Точность повторного позиционирования
≦±0.01°
|
|
Двигатель и угол шага
Пятифазный 28-ступенчатый двигатель с углом шага 0,72
|
Марка и модель двигателя
Восточный мотор PKP523N12B
|
|
Рабочий ток
1.2 А
|
Крутящий момент двигателя
0,052 Н · м
|
|
Марка и модель привода
Oriental Motor CVD512BR-K
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,2 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
|
Напряжение датчика (В)
DC5-24V ± 10%
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
Горизонтальная нагрузка
5 кг
|
Перевернутая нагрузка
1,5 кг
|
|
Вертикальная нагрузка
2 кг
|
|
Электрический угловой стол, диапазон углов ± 6 °, диаметр стола 40x40 мм - OMPA4060
|
Диапазон углов
±6°
|
Диаметр стола
40x40 мм
|
|
Высота центра конструкции
60±0,2 мм
|
Передаточное число червячной передачи
272:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Вес
0,4 кг
|
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
12-3-5 мм
|
Пошаговое разрешение
≈0.00265°
|
|
Максимальная скорость
≈6,6 °/с
|
Точность повторного позиционирования
≦±0.01°
|
|
Двигатель и угол шага
Пятифазный 28-ступенчатый двигатель с углом шага 0,72
|
Марка и модель двигателя
Восточный мотор PKP523N12B
|
|
Рабочий ток
1.2 А
|
Крутящий момент двигателя
0,052 Н · м
|
|
Марка и модель привода
Oriental Motor CVD512BR-K
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,2 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
|
Напряжение датчика (В)
DC5-24V ± 10%
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
Горизонтальная нагрузка
5 кг
|
Перевернутая нагрузка
1,5 кг
|
|
Вертикальная нагрузка
2 кг
|
|
Электрический угловой стол, диапазон углов ± 10 °, диаметр стола 60x60 мм- OMPA6050
|
Диапазон углов
±10°
|
Диаметр стола
60x60 мм
|
|
Высота центра конструкции
50±0,2 мм
|
Передаточное число червячной передачи
160:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Вес
0,8 кг
|
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
12-4-5 мм
|
Пошаговое разрешение
0.0024°
|
|
Максимальная скорость
6 ° /с
|
Точность повторного позиционирования
≦±0.01°
|
|
Двигатель и угол шага
Пятифазный 28-ступенчатый двигатель с углом шага 0,72
|
Марка и модель двигателя
Восточный мотор PKP523N12B
|
|
Рабочий ток
1.2 А
|
Крутящий момент двигателя
0,052 Н · м
|
|
Марка и модель привода
Oriental Motor CVD512BR-K
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,2 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
|
Напряжение датчика (В)
DC5-24V ± 10%
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
Горизонтальная нагрузка
5 кг
|
Перевернутая нагрузка
2,5 кг
|
|
Вертикальная нагрузка
3 кг
|
|
Электрический угловой стол, диапазон углов ± 8 °, диаметр стола 60x60 мм- OMPA6075
|
Диапазон углов
±8°
|
Диаметр стола
60x60 мм
|
|
Высота центра конструкции
75±0,2 мм
|
Передаточное число червячной передачи
225:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Вес
0,8 кг
|
|
Муфта (наружный диаметр-отверстие 1-отверстие 2)
12-4-5 мм
|
Пошаговое разрешение
≈0.00255°
|
|
Максимальная скорость
6,375 ° / с
|
Точность повторного позиционирования
≦±0.01°
|
|
Двигатель и угол шага
Пятифазный 28-ступенчатый двигатель с углом шага 0,72
|
Марка и модель двигателя
Восточный мотор PKP523N12B
|
|
Рабочий ток
1.2 А
|
Крутящий момент двигателя
0,052 Н · м
|
|
Марка и модель привода
Oriental Motor CVD512BR-K
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,2 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА-3L-10S-1124
|
|
Напряжение датчика (В)
DC5-24V ± 10%
|
Потребляемый ток (мВ)
Итого менее 20 мА
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
Горизонтальная нагрузка
5 кг
|
Перевернутая нагрузка
2,5 кг
|
|
Вертикальная нагрузка
3 кг
|
|
