Описание продукта
Компактная конструкция и высокая жесткость.
Нулевой зазор, высокоточная система направляющих гибких шарниров.
Он может использоваться как при нормальной, так и при сверхнизкой температуре и совместим со сверхвысоким вакуумом.
Пьезоэлектрические керамические ускорители имеют длительный срок службы.
Благодаря датчику перемещения он обеспечивает замкнутый контур управления положением и скоростью.
Пьезоэлектрическая подъемная платформа приводится в движение непосредственно пьезоэлектрическим керамическим приводом, а внутри используется гибкий шарнирный направляющий механизм без трения и возврата воздуха. Для оптимизации конструкции гибкого шарнира используется анализ методом конечных элементов. Гибкая направляющая система обладает сверхвысокой точностью наведения, высокой жесткостью, высокой нагрузкой, отсутствием износа, необслуживаемостью и другими характеристиками, в основном используемыми в НАНО-позиционировании, биологической микроскопии, тестовых приложениях, полупроводниковых технологиях, оптике, микрообработке и других областях.
Пьезоэлектрическая подъемная платформа серии OMZH, поставляемая OMTOOLS, приводится в движение пьезоэлектрической керамикой и обладает превосходной точностью управления движением, точностью позиционирования, разрешением и стабильностью. Она может достигать порядка нанометров, время стабилизации положения составляет всего порядка миллисекунд, а магнитное поле не генерируется во время использования. В то же время на нее не влияет магнитное поле. И подходит для обычных условий и вакуумных сред.
Общие параметры
|
Материал корпуса
Алюминиевый сплав
|
|
Диапазон движения
± 1 мм
|
|
Грубый шаг
5~200 нм
|
|
Точная настройка маршрута
300 нм
|
|
Точная настройка шага
0,005 нм
|

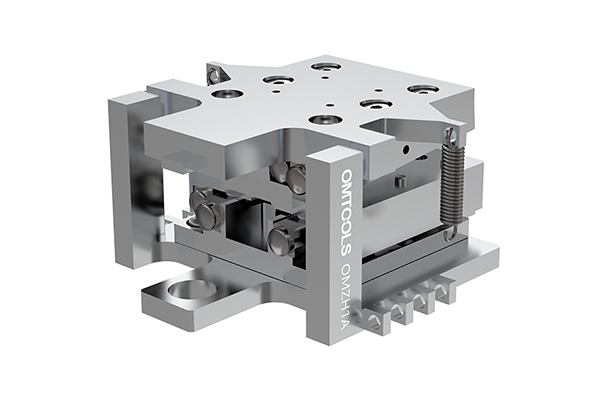

Линейная пьезоэлектрическая подъемная платформа OMZH1A
Линейная пьезоэлектрическая подъемная платформа, размеры (длина, ширина и высота) 45.6x44.0x24.6 (мм), параллельность движения 5 (мкм)- OMZH1A
|
Размеры (длина, ширина и высота)
45.6x44.0x24.6(мм)
|
Степень параллельности движений
5(мкм)
|
|
Общая масса
78(g)
|
Материал корпуса
Алюминиевый сплав
|
|
Диапазон движения
± 1 мм
|
Грубый шаг
5~200 нм
|
|
Точная настройка маршрута
300 нм
|
Точная настройка шага
0,005 нм
|
|
Точность повторного позиционирования
4 нм
|
разрешение
2 нм
|
|
Нагрузка в направлении вертикального перемещения
10N
|
Рабочая температура
-20~80℃（-269~80℃）
|
|
Тип управления
Разомкнутый контур /замкнутый контур
|
|
