Описание продукта
Трехфазный линейный двигатель без сердечника с непосредственным приводом.
Магнитные пружины уравновешивают силу тяжести.
Столешница может удовлетворить особые потребности применения и в то же время обеспечивает различные комбинации монтажных отверстий, которые могут гибко применяться для различных промышленных применений.
Бесконтактный сверхвысокоточный оптический энкодер непосредственно измеряет положение платформы.
Подъемная платформа OMZS25C с магнитным балансом OMTOOLS с прямым приводом приводится в движение линейным двигателем без сердечника, что устраняет необходимость в механических компонентах в системе передачи электроэнергии. Движущая сила передается непосредственно на движущуюся платформу без трения, что позволяет достигать высокой скорости и высокого ускорения. Бесконтактный сверхвысокоточный оптический энкодер непосредственно измеряет положение платформы. При использовании поперечной роликовой направляющей точка контакта шарика с шариковой направляющей заменяется линейным контактом закаленного ролика. Таким образом, их жесткость значительно повышается, а требуемый предварительный натяг меньше, что снижает трение и обеспечивает более плавную работу. Магнитную пружину можно регулировать для различных нагрузок. Даже при отключении питания двигателя можно предотвратить смещение кронштейна вниз. Предварительный натяг ступени перемещения требует повышенной жесткости. Разработан для решения особых прикладных задач в промышленных производственных линиях, автоматизированном технологическом оборудовании, автоматизированном оборудовании для наблюдения и тестирования и в других сценариях. Столешница обеспечивает богатую и разнообразную комбинацию монтажных отверстий, которые могут соответствовать потребностям различного оборудования и заготовок. Основной материал изготовлен из высокопрочного алюминиевого сплава, поверхность обработана черным оксидом, износостойкость хорошая, а внешний вид изысканный.
Общие параметры
|
Размер стола
185x185 мм
|
|
Направляющая рейка (направляющий механизм)
Прецизионная поперечная роликовая направляющая
|
|
Основной материал и обработка поверхности
6061T6
|
|
нагрузка
1 КГ
|

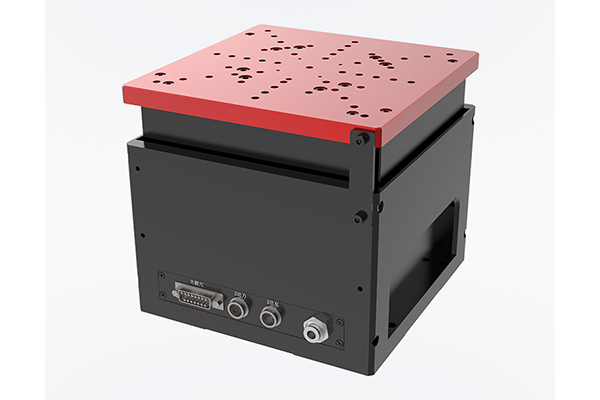

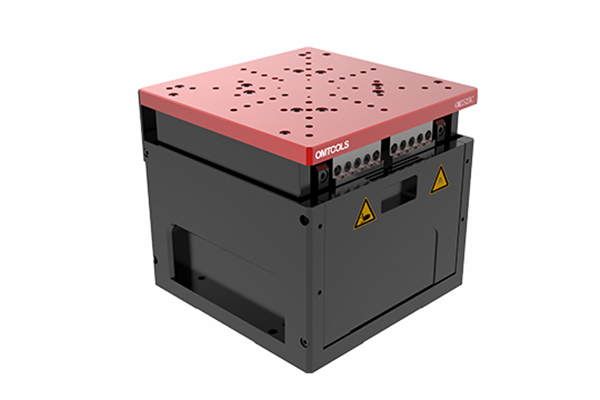

Подъемная платформа OMZS25C с прямым приводом магнитных весов
Подъемная платформа с прямым приводом магнитных весов, размеры 185x185мм, максимальное ускорение по оси Z 0,2г- OMZS25C
|
Размеры
185x185 мм
|
маршрут
Ось Z: 25 мм
|
|
Размер стола
185x185 мм
|
Максимальное ускорение по оси Z
0,2 г
|
|
Направляющая рейка (направляющий механизм)
Прецизионная поперечная роликовая направляющая
|
Основной материал и обработка поверхности
6061T6
|
|
нагрузка
1 кг
|
Общая толщина
170 мм
|
|
Вес
9,3 кг (зависит от фактического измерения)
|
Разрешение линейки решетки
0,05 мкм
|
|
Максимальная скорость
100 мм/с
|
Непрерывная тяга / пиковая тяга
17,6/88 Н
|
|
Точность повторного позиционирования
±1 мкм
|
Шаг
30"
|
|
Отклонение
30"
|
двигатель
Трехфазный линейный двигатель без сердечника
|
|
Постоянная сила двигателя
11 Н/Рычаги
|
Шарнир для раздвижного стола
1 DB15, 1 четырехжильный авиационный штекер, 1 пятижильный авиационный штекер
|
|
Постоянный ток
1.8 Рычаги (зависят от фактического измерения)
|
Пиковый ток
8 arms (зависит от фактического измерения)
|
|
Примечание: Параметры точности - это данные, измеренные в лаборатории, где максимальная скорость - это скорость холостого хода, максимальная скорость будет уменьшаться при увеличении нагрузки, а максимальное ускорение - это состояние холостого хода.
|
