Описание продукта
Основным материалом является высокопрочный алюминиевый сплав с черной оксидной обработкой поверхности, хорошей прочностью и изысканным внешним видом.；
Он оснащен подъемной опорой ножничного типа и двухрельсовым пятиосевым механизмом позиционирования, который обеспечивает стабильное перемещение, большую несущую способность и длительный срок службы.；
Приводимый в движение точными исследованиями и соответствующим винтом, механизм стабилен, его можно поднимать и опускать по желанию, а отдача воздуха очень мала.；
Оснащен стандартным шаговым двигателем и интерфейсом DB9, а также может быть подключен контроллер движения для осуществления автоматического управления им.；
Высококачественное соединение с эластичной муфтой, синхронная передача, хорошая защита от смещения, низкие помехи от эксцентриситета и низкий уровень шума.；
С предельной функцией, начальная нулевая функция；
Как нижняя поверхность, так и столешница выполнены со стандартными отверстиями, которые легко применимы, и обе стороны могут использоваться в качестве монтажных поверхностей для облегчения формирования многомерных мобильных платформ с другими платформами перемещения.；
Его можно заменить серводвигателями, установить поворотные энкодеры, а продукты можно модифицировать и настраивать по индивидуальному заказу.；
Ножничная электрическая подъемная платформа серии OMDA - это электрическая подъемная платформа, разработанная компанией OMTOOLS для обеспечения большого хода, высокой стабильности, точности позиционирования, но компактного удерживающего пространства. Основной материал изделий этой серии изготовлен из высокопрочного алюминиевого сплава, поверхность обработана черным оксидом, используется ножничная подъемная конструкция и приводится в движение прецизионный шлифовальный винт. Конструкция стабильна, регулировка удобна и быстра, и она подходит для случаев электрической регулировки с большим ходом и грубым позиционированием.
Общие параметры
|
Материал
Алюминиевый сплав
|
|
Обработка поверхности
Черный анодированный
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
|
Статический параллелизм
≤0,5 мм
|
|
Возвратный зазор
≤50 мкм
|
|
Точность повторного позиционирования
≤±50 мкм
|
Ножничная электрическая подъемная платформа серии OMDA
Ножничная электрическая подъемная платформа серии OMDA поставляется в стандартной комплектации со шлифовальным винтом и линейной направляющей ползуна
Ход 60 мм /120 мм является необязательным, может быть настроен；
Размер стола 120*80 мм/250*150 мм;
Встроенный датчик предела Red Star Yang, настроенный по индивидуальному заказу, и датчик начала координат；
Как нижняя поверхность, так и столешница выполнены со стандартными отверстиями, которые легко применимы, и обе стороны могут использоваться в качестве монтажных поверхностей.
Ножничный электрический подъемный скользящий стол, размер стола 120 x 80 мм, ход 60 мм, линейная направляющая ползуна-OMDA60
Ножничный электрический подъемный скользящий стол, размер стола 120 x 80 мм, ход 60 мм, линейная направляющая ползуна
|
Размер стола
120 x 80 мм
|
маршрут
60±2 мм
|
|
Передаточный механизм
Шлифовальный винт Ø8X1
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота (±2)
60 ~ 120 мм
|
|
Вес
2,8 кг
|
Максимальная скорость
6 мм/с
|
|
Возвратный зазор
≤50 мкм
|
Статический параллелизм
≤0,5 мм
|
|
Отклонение
≤100“
|
Шаг
≤100“
|
|
Двигатель и угол шага ()
Двухфазный 42-ступенчатый двигатель с углом шага 1,8
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
2.5 А
|
Крутящий момент двигателя
0,6 Н · м
|
|
Марка и модель драйвера (опционально)
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–1L–1406
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–1L–1406
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Перевернутая нагрузка
5 кг
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
5 кг
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
|
Вертикальная нагрузка
5 кг
|
Дополнительная модель платы адаптера
OMLB04
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|
Ножничный электрический подъемный скользящий стол, размер стола 250 x 150 мм, ход 120 мм, линейная направляющая ползуна-OMDA120
|
Размер стола
250 x 150 мм
|
маршрут
120±2 мм
|
|
Передаточный механизм
Шлифовальный винт Ø12X1.75
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Общая высота (±2)
110 ~ 230 мм
|
|
Вес
6,0 кг
|
Максимальная скорость
6 мм/с
|
|
Возвратный зазор
≤50 мкм
|
Статический параллелизм
≤0,5 мм
|
|
Отклонение
≤100“
|
Шаг
≤100“
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 57 с углом шага 1,8
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
4.2 А
|
Крутящий момент двигателя
1,3 Н · м
|
|
Марка и модель драйвера (опционально)
Ресай
|
Соединитель скользящего стола и линейки для решетки
A DB9 (pin-код)
|
|
Тип соединительного кабеля для раздвижного стола
Очень гибкий кабель
|
Длина соединительного кабеля раздвижного стола
0,4 м
|
|
Датчик предела (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–1L–1406
|
Датчик происхождения (встроенный)
NPN-ПЕЧАТНАЯ ПЛАТА–1L–1406
|
|
Напряжение питания датчика
DC5-24V ± 10%
|
Потребляемый ток (мА)
Всего ниже 30 мА
|
|
Перевернутая нагрузка
10 кг
|
Логика вывода
Датчик предела: При достижении предела выходной транзистор выключается (cut-off)；
Нулевой фотоэлектрический датчик: при достижении предела выходной транзистор включен (turned on)；
|
|
Горизонтальная нагрузка
10 кг
|
Управляющий выход
Способ вывода: Выход с открытым коллектором NPN
Источник питания нагрузки: DC5-24V
ВЫКЛЮЧЕННЫЙ источник питания: ниже 0,5 мА
Остаточное напряжение: ниже 0,7 В (при токе нагрузки 50 мА), ниже 0,4 В (при токе нагрузки 5 мА)
|
|
Вертикальная нагрузка
10 кг
|
Дополнительная модель платы адаптера
отрицать
|
|
При максимальной частоте вращения без нагрузки используются теоретические расчеты и фактические тестовые значения частоты вращения шагового двигателя 300 об / мин.
|

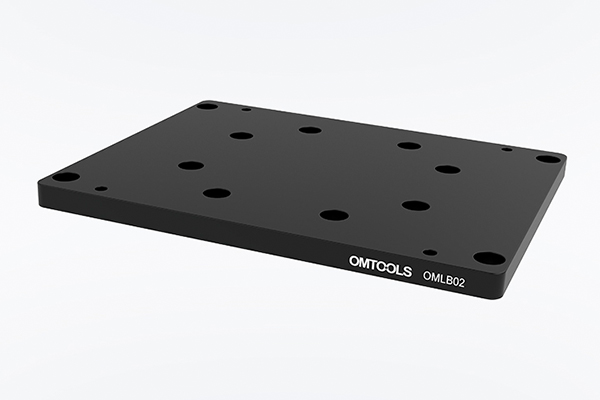

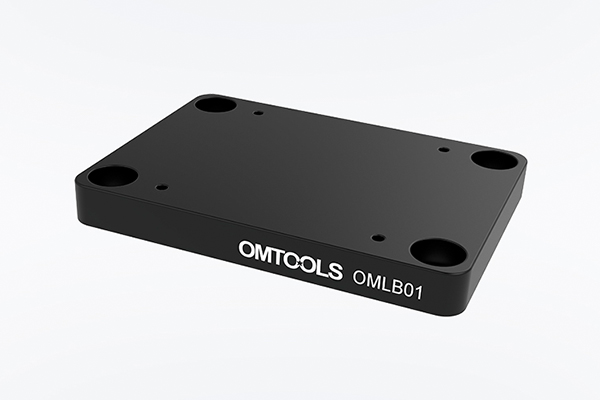

Адаптерная плата серии OMLB
Материал: алюминиевый сплав 6061-T4；
Прецизионно обработанный и черный анодированный материал из высокопрочного алюминиевого сплава；
Минимизируйте воздействие на оптическую систему за счет уменьшения отражения от поверхности；
Обеспечьте соединение между стандартными электрическими продуктами Hongxing Yang и оптической платформой；
Переходная пластина, основной материал алюминиевый сплав 6061-T4, применимое электрическое изделие OMDA60, основной размер 92x117x10 мм-OMLB04
|
Материал корпуса
алюминиевый сплав 6061-T4
|
Применимые электрические изделия
OMDA60
|
|
Размер тела
92x117x10 мм
|
Обработка поверхности
Черный анодированный
|
