Описание продукта
Приводная часть оснащена высокоточным моментным двигателем и датчиком Холла, что позволяет повысить хорошую выходную мощность.
Встроенная решетчатая линейка и считывающая головка с высоким разрешением позволяют эффективно считывать и выводить информацию об угловом положении.
Установите поперечные роликовые втулки и тонкостенные подшипники для обеспечения соосности и стабильности.
Оба подшипника являются высококачественными подшипниками, которые могут гарантировать длительный срок службы.
Уникальные требования к процессу сборки обеспечивают стабильность изделия.
Предоставляйте шкафы управления оборудованием, а также оказывайте соответствующую техническую поддержку и соглашайтесь на реструктуризацию продукта и кастомизацию.
OMTOOLS напрямую подключается к электрическому поворотному столу OMZD100B, используя высокоточный синхронный моментный двигатель. Подбор линейки для обработки решеток с высоким разрешением может обеспечить высокую точность выполнения микрошагов. Он может точно выводить значение угла позиционирования, что обеспечивает высокую точность позиционирования. Прямой привод двигателя устраняет необходимость в предыдущих компонентах трансмиссии, уменьшает ошибки, вызванные механическими компонентами, снижает вероятность возврата воздуха и уменьшает ошибки формы и положения. В то же время движущая сила непосредственно передается на движущуюся платформу, которая позволяет достигать высокой скорости и высокого ускорения.
Общие параметры
|
Основной материал и обработка поверхности
Черный анодированный алюминиевый сплав + столешница из нержавеющей стали
|
|
Направляющий механизм
Поперечный роликовый хомут + тонкостенный подшипник
|
|
Диаметр стола
100 мм
|

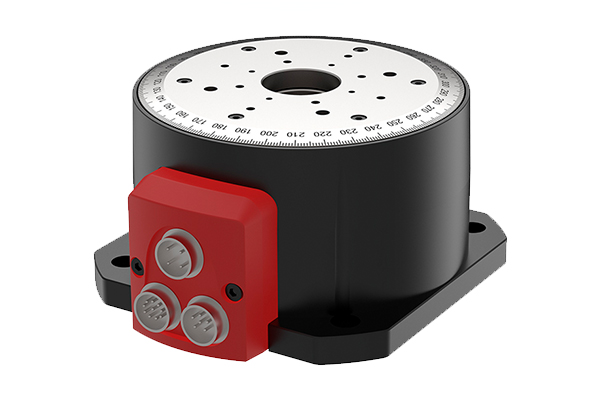

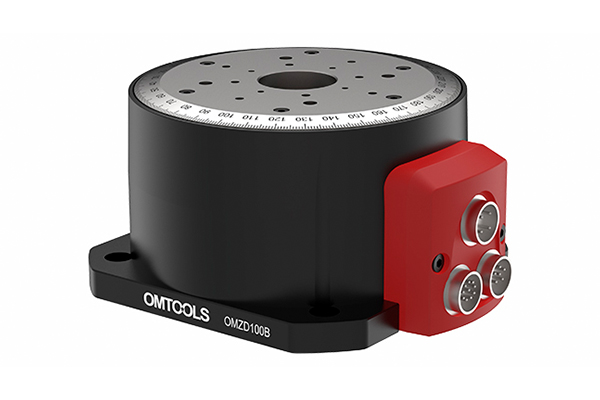

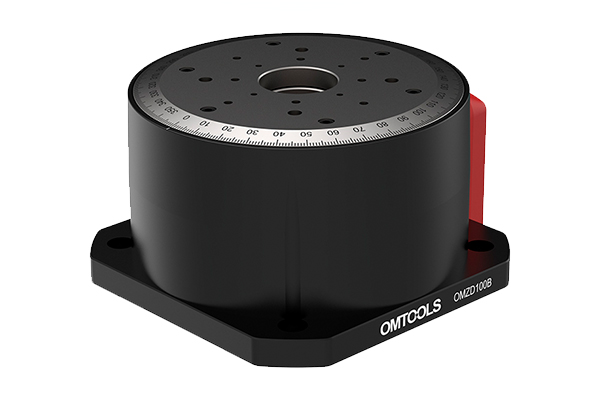

Электрический поворотный стол с прямым приводом, диаметр стола 100 мм, высота инструмента 80 мм- OMZD100B
|
Диаметр стола
100 мм
|
Высота прибора
80 мм
|
|
Горизонтальная нагрузка
7 кг
|
Направляющий механизм
Поперечный роликовый хомут + тонкостенный подшипник
|
|
Основной материал и обработка поверхности
Черный анодированный алюминиевый сплав + столешница из нержавеющей стали
|
Вес
4 кг
|
|
Разрешение считывающей головки решетки
4″
|
Максимальная скорость
4 оборота в секунду
|
|
Точность повторного позиционирования
0.0027°
|
Точность конечного прыжка
10ед.
|
|
Точность радиального биения
15ед.
|
Статический параллелизм
20ед.
|
|
Крутящий момент двигателя
Постоянный крутящий момент 3,8 Нм; пиковый крутящий момент 7,32 Нм
|
Рабочий ток двигателя
5.4А
|
|
Приводной бренд
Солидная высота
|
Соединитель для Поворотного стола
GX16-10 (игла), GX16-6 (игла) и GX16-4 (игла)
|
|
Параметры считывающей головки
Источник питания: 5 В ± 10% 150 мА
|
|
