Описание продукта
Система вращающихся валов подвергается прецизионной механической обработке с использованием нескольких технологических процессов с высокой точностью согласования, высокой несущей способностью и длительным сроком службы.；
Используйте турбину с точной притиркой и червячный привод для достижения высокой эффективности позиционирования；
Принимает высококачественное кольцо подшипника с поперечным роликом, которое обладает высокими характеристиками движения；
Шаговый двигатель и червяк соединены высококачественной эластичной муфтой, передача синхронизирована, характеристики деполяризации хорошие, а возврат воздуха и ошибки формы и положения устранены.；
Обеспечьте шаговые и сервоэлектрические аксессуары, можете предоставить соответствующую техническую поддержку, согласиться на реструктуризацию продукта и кастомизацию；
Сверхмощный электрический поворотный стол серии OMZT-A - это электрический поворотный стол с высокой точностью вращения и сверхэкономичными характеристиками, разработанный компанией Hongxing Yang Technology.В этой серии используется втулка с поперечным роликом, турбинный червяк с точной притиркой и уникальная структура системы валов для обеспечения высокой точности вращения, так что точность вращения, скачок конца, скачок диаметра и другие ключевые показатели могут достигать передового уровня аналогов.А уникальная конструкция червячной регулировки турбины позволяет легко устранить механические ошибки и обеспечить долговременную точность.Изделия этой серии обладают высокой грузоподъемностью, могут использоваться вертикально и в перевернутом виде, а также могут использоваться в сочетании с несколькими размерами.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Направляющая рейка (направляющий механизм)
Поперечный роликовый хомут
|
|
Материал турбины
Износостойкая оловянная бронза
|
|
Диапазон углов
360°
|
|
Точность повторного позиционирования
0.005°
|

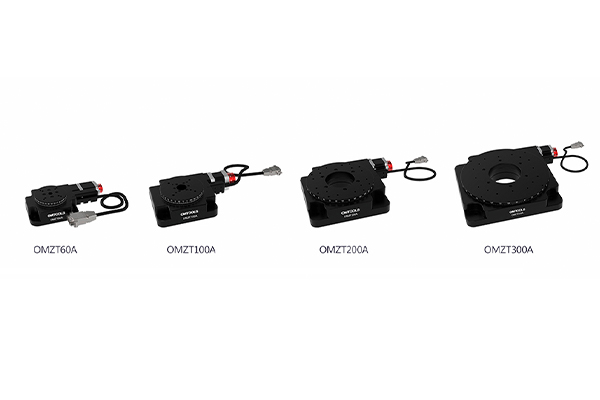

Стандартный электрический поворотный стол серии OMZT-A
Прецизионный электрический поворотный стол серии OMZT-A с высококачественным кольцом поперечного роликового подшипника；
Размер столешницы: 60 мм/100 мм / 200 мм /300 мм опционально, принимаем реструктуризацию продукта и кастомизацию；
Стандартно оснащен двухфазным шаговым двигателем Lei Sai, точность повторного позиционирования составляет 0,005 °.；
Можем предоставить шаговые и сервоэлектрические аксессуары и обеспечить соответствующую техническую поддержку.
Сверхмощный электрический поворотный стол с диапазоном углов наклона 360°, диаметром стола 60 мм и кольцом поперечного роликового подшипника- OMZT60A
|
Диапазон углов
360°
|
Диаметр стола
60 мм
|
|
Передаточное число червячной передачи
90 : 1
|
Вес
0,76 кг
|
|
Направляющая рейка (направляющий механизм)
Поперечный роликовый хомут
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Точность радиального биения
50 ед.
|
Точность конечного прыжка
50 ед.
|
|
Пошаговое разрешение
0.02°
|
Разрешение ниже 20 разрешение
0.001°
|
|
Максимальная скорость
20 ° /с
|
Точность повторного позиционирования
0.005°
|
|
Статический параллелизм
80 ед.
|
Потребляемый ток (мА)
Всего менее 20 мА
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 28 (1.8)
|
Марка и модель двигателя
Синано
|
|
Рабочий ток
1.3 А
|
Крутящий момент двигателя
0,0785 Н· м
|
|
Марка и модель привода
Ресай
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Датчик отрицательного предела (встроенный)
Омрон
|
Напряжение питания датчика
DC5-24V ± 10%
|
|
Вертикальная нагрузка
5 кг
|
Горизонтальная нагрузка
10 кг
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Перевернутая нагрузка
5 кг
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|

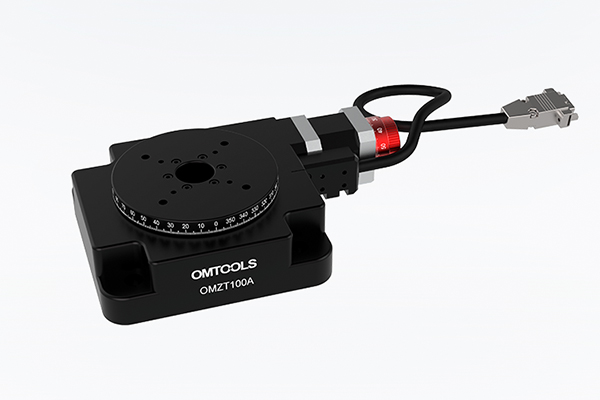

Сверхмощный электрический поворотный стол с диапазоном углов наклона 360°, диаметром стола 100 мм и кольцом поперечного роликового подшипника-OMZT100A
|
Диапазон углов
360°
|
Диаметр стола
100 мм
|
|
Передаточное число червячной передачи
160 : 1
|
Вес
2,11 кг
|
|
Направляющая рейка (направляющий механизм)
Поперечный роликовый хомут
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Точность конечного прыжка
50 ед.
|
Точность радиального биения
50 ед.
|
|
Пошаговое разрешение
0.01125°
|
Разрешение ниже 20 разрешение
0.0005625°
|
|
Максимальная скорость
11,25 ° /с
|
Точность повторного позиционирования
0.005°
|
|
Статический параллелизм
80 ед.
|
Потребляемый ток (мА)
Всего менее 20 мА
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 42 (1.8)
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
2.5 А
|
Крутящий момент двигателя
0,6 Н · м
|
|
Марка и модель привода
Ресай
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Датчик отрицательного предела (встроенный)
Омрон
|
Напряжение питания датчика
DC5-24V ± 10%
|
|
Вертикальная нагрузка
10 кг
|
Горизонтальная нагрузка
20 кг
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Перевернутая нагрузка
10 кг
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
|
Примечание: Максимальная частота вращения - это теоретический расчет и фактическое измеренное значение частоты вращения двигателя столешницы без нагрузки при 300 оборотах в минуту.
|
Сверхмощный электрический поворотный стол с диапазоном углов наклона 360°, диаметром стола 200 мм и кольцом поперечного роликового подшипника- OMZT200A
|
Диапазон углов
360°
|
Диаметр стола
200 мм
|
|
Передаточное число червячной передачи
160 : 1
|
Вес
7,44 кг
|
|
Направляющая рейка (направляющий механизм)
Поперечный роликовый хомут
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Точность конечного прыжка
60 ед.
|
Точность радиального биения
60 ед.
|
|
Пошаговое разрешение
0.01125°
|
Разрешение ниже 20 разрешение
0.0005625°
|
|
Максимальная скорость
11,25 ° /с
|
Точность повторного позиционирования
0.005°
|
|
Статический параллелизм
80 ед.
|
Потребляемый ток (мА)
Всего менее 20 мА
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 57 с углом шага 1,8
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
4.2 А
|
Крутящий момент двигателя
1,3 Н · м
|
|
Марка и модель привода
Ресай
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Датчик отрицательного предела (встроенный)
Омрон
|
Напряжение питания датчика
DC5-24V ± 10%
|
|
Вертикальная нагрузка
20 кг
|
Горизонтальная нагрузка
40 кг
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Перевернутая нагрузка
20 кг
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
|
Примечание: Максимальная частота вращения - это теоретический расчет и фактическое измеренное значение частоты вращения двигателя столешницы без нагрузки при 300 оборотах в минуту.
|

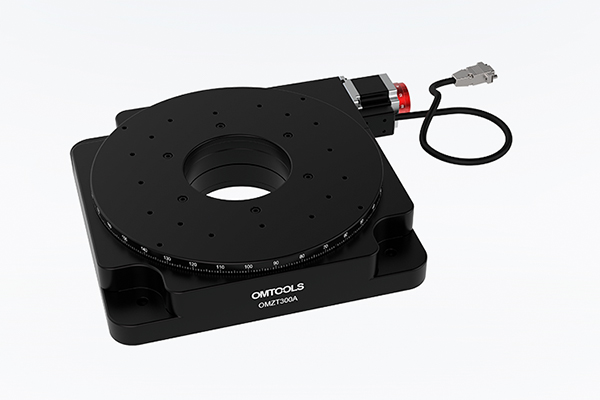

Сверхмощный электрический поворотный стол с диапазоном углов наклона 360°, диаметром стола 300 мм и поперечным роликовым хомутом- OMZT300A
|
Диапазон углов
360°
|
Диаметр стола
300 мм
|
|
Передаточное число червячной передачи
240 : 1
|
Вес
12,95 кг
|
|
Направляющая рейка (направляющий механизм)
Поперечный роликовый хомут
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Точность конечного прыжка
60 ед.
|
Точность радиального биения
60 ед.
|
|
Пошаговое разрешение
0.0075°
|
Разрешение ниже 20 разрешение
0.000375°
|
|
Максимальная скорость
7,5 ° / с
|
Точность повторного позиционирования
0.005°
|
|
Статический параллелизм
100 ед.
|
Потребляемый ток (мА)
Всего менее 20 мА
|
|
Двигатель и угол шага ()
Двухфазный шаговый двигатель 57 с углом шага 1,8
|
Марка и модель двигателя
Ресай
|
|
Рабочий ток
4.2 А
|
Крутящий момент двигателя
1,3 Н · м
|
|
Марка и модель привода
Ресай
|
Шарнир для раздвижного стола
DB9 (игла)
|
|
Датчик отрицательного предела (встроенный)
Омрон
|
Напряжение питания датчика
DC5-24V ± 10%
|
|
Вертикальная нагрузка
25 кг
|
Горизонтальная нагрузка
50 кг
|
|
Управляющий выход
Выход с открытым коллектором MPN：
DC5-24V ниже 8 мА, остаточное напряжение ниже 0,3 В (при токе нагрузки 2 мА)
|
Перевернутая нагрузка
25 кг
|
|
Логика вывода
Датчик предела: при обнаружении (затенении) выходной транзистор включен (on)；
|
|
|
Примечание: Максимальная частота вращения - это теоретический расчет и фактическое измеренное значение частоты вращения двигателя столешницы без нагрузки при 300 оборотах в минуту.
|
