- Модульная конструкция позволяет сконфигурировать ступень перемещения в направлении X；
- Подходит для использования в местах с низкой частотой использования, нуждается в точной регулировке или полной фиксации；
- Выступающая часть сведена к минимуму, что пригодно для загрузки в другие устройства или оборудование для использования；

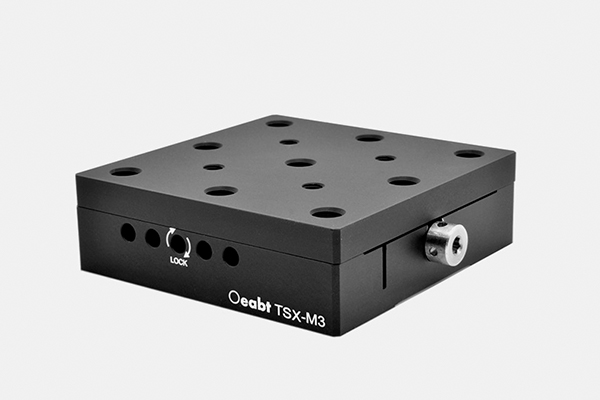

Рабочая ступень TXS-M3 обеспечивает диапазон перемещения 12 мм, который может быть плавно установлен по прямой линии вдоль всего диапазона перемещения. Используя метод регулировки, приводимый в действие направляющей рейкой с пазом в виде ласточкиного хвоста, можно добиться точного перемещения.
|
модель
|
TSX-M3
|
|
стандарт
|
65.0*65.0*20.0 мм
|
|
Размер таблицы
|
65*65 мм
|
|
Дальность хода
|
Ось X, ±12мм
|
|
Тип резьбы
|
9 мест M6, 4 места M4
|
|
Рельсовая форма
|
Направляющая с канавкой в виде ласточкиного хвоста
|
|
Пропускная способность
|
117,7 Н (12,0 кгс)
|
|
Точность перемещения
|
10 мкм
|
|
Максимальный крутящий момент подшипника
|
Высота 5,1 Н･м; поворот 5,1 Н･м; рыскание 4,0 Н-м;
|
|
Жесткость при вращающем моменте
|
Поворот на 0,35 дюйма/Н-смшаг 0,35 дюйма/Н･см;;
|
|
Параллелизм
|
50 мкм
|
|
вес
|
182,4 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

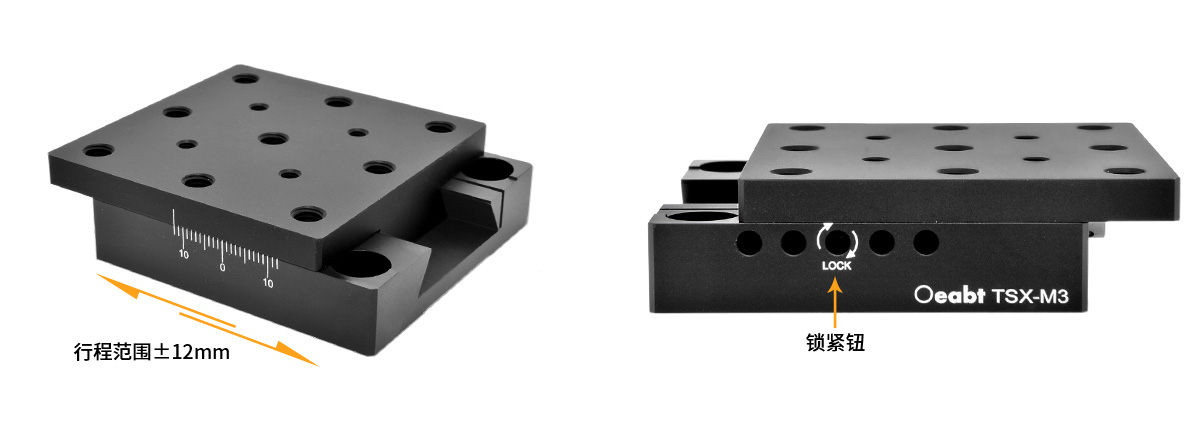

Ступень перемещения обеспечивает диапазон хода в 12 мм, который может быть плавно установлен по прямой линии по всему диапазону хода. Боковая сторона отмечена масштабной линейкой, которую легко установить и определить ход перемещения ступени перемещения. Используется метод регулировки, приводимый в действие направляющей с пазом в виде ласточкиного хвоста, а для перемещения используется прилагаемый шестигранный ключ диаметром 3 мм, который позволяет добиться точного перемещения. Когда ступень перемещения достигнет ожидаемого положения, используйте шестигранный ключ диаметром 1,5 мм, чтобы зафиксировать кнопку блокировки сбоку.

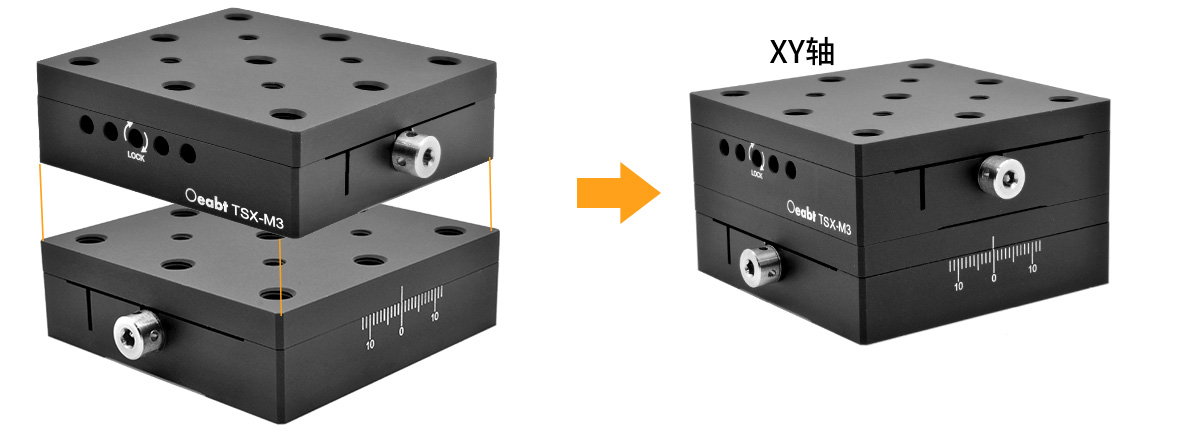

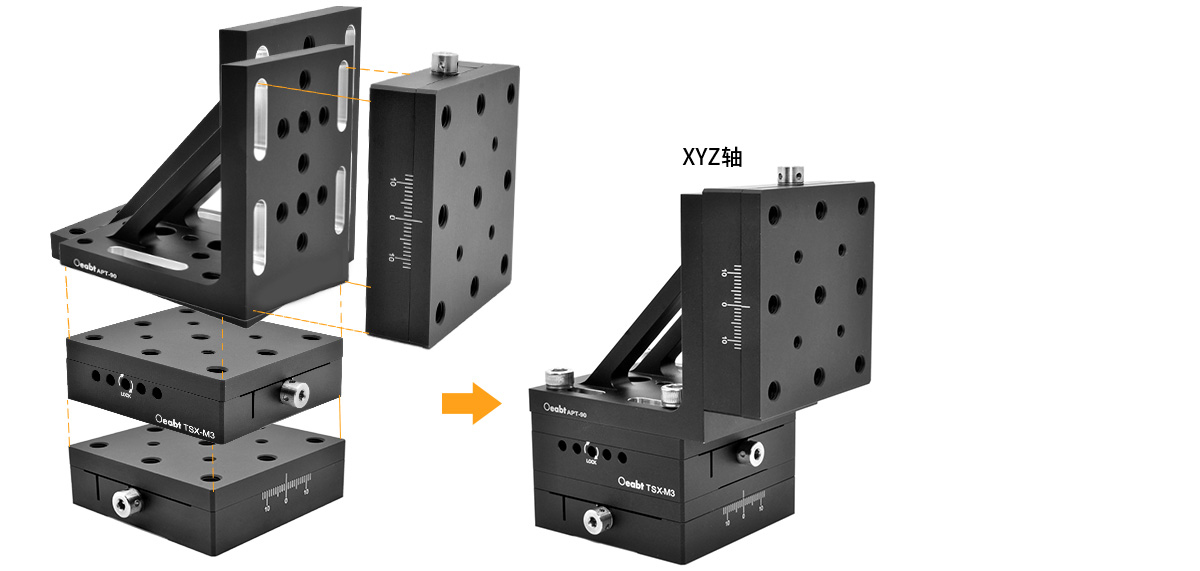

Модульная конструкция позволяет собирать несколько ступеней перемещения в двухосевой или трехосевой конфигурации. Ступень перемещения имеет 4 потайных отверстия, которые позволяют укладывать и собирать несколько ступеней перемещения. Ортогональность отличная, а отклонение небольшое. Потайное отверстие позволяет устанавливать перемещающий стол непосредственно на макетную плату.

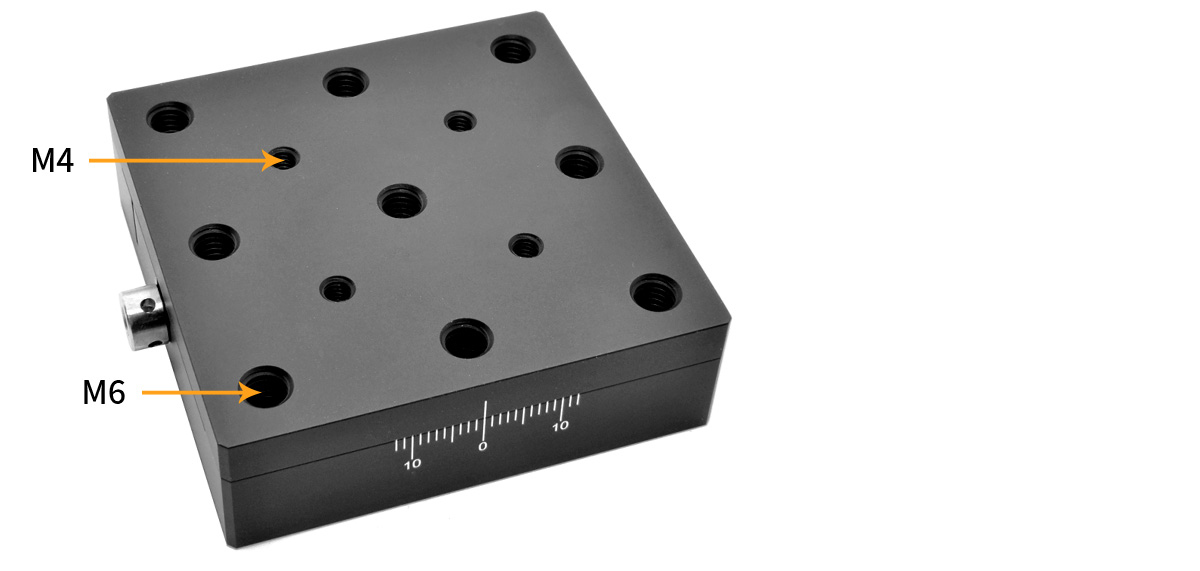

Размер столешницы составляет 65*65 мм, включая 9 отверстий для винтов M6 и 4 отверстия для винтов M4 глубиной 6,4 мм.
Сборка:

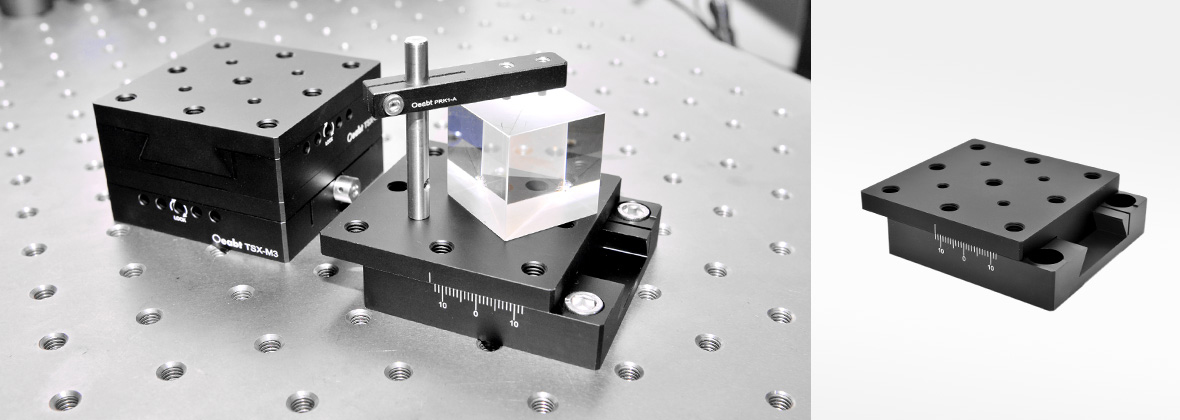

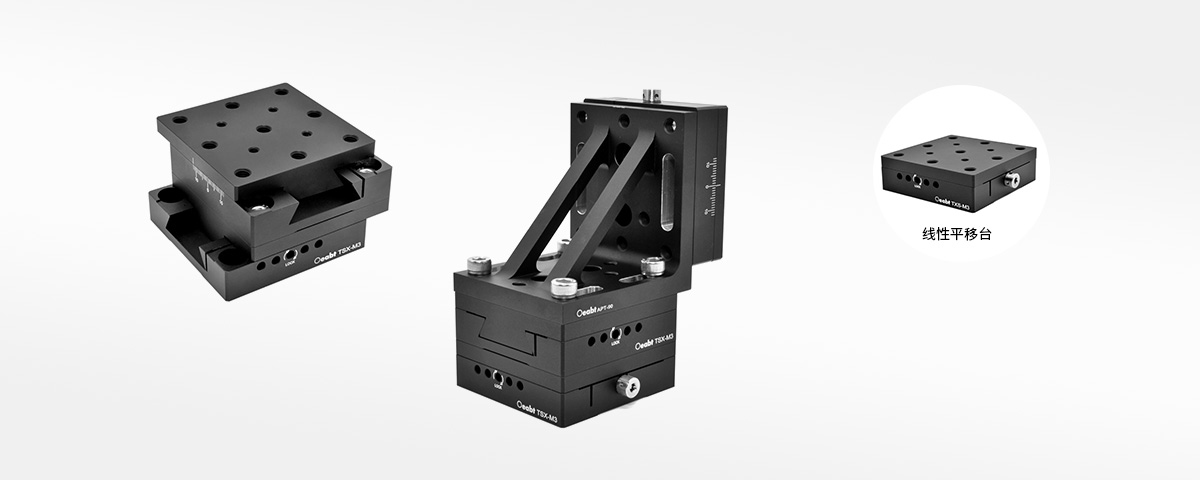

Пример применения:
https://www.oeabt.com/uploadfile/upload/image/20210403/2021040315305130.jpg
Модель TSX-M3
Стандарт: 65.0*65.0*20.0 мм
