- Диапазон линейного хода: 12 мм；
- Оснащен микрометрической головкой SM13: шаг привода 0,5 мм, индексация 10 мкм；
- Массив отверстий с несколькими резьбовыми отверстиями на столешнице, легко интегрируемый с другими деталями оптического станка；
- Модульная конструкция позволяет легко комбинировать ступень перемещения в конфигурации XY и XYZ；
- Выпускается в версиях микрометра и драйвера постоянного тока；

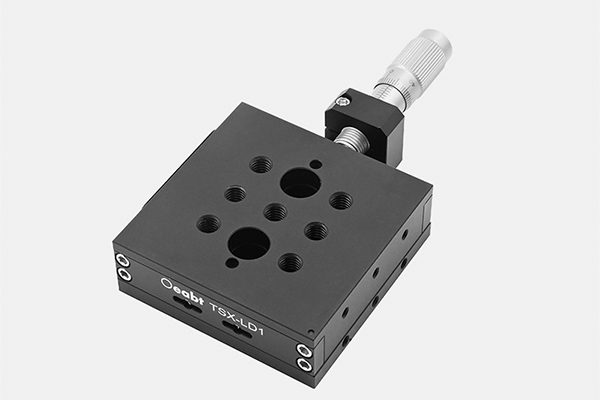

Ступень перемещения TSX-LD1 оснащена линейными подшипниками из закаленной нержавеющей стали, которые обеспечивают одноосное линейное перемещение для применения при перемещении. Ступень перемещения обеспечивает диапазон хода 12 мм, а приводной метод оснащен микрометром SM13 с шагом привода 0,5 мм и показателем 10 мкм.
|
модель
|
TSX-LD1
|
|
стандарт
|
61.0*81.7*20.5 мм
|
|
Размер таблицы
|
61,0*61,0 мм
|
|
Дальность хода
|
12 мм
|
|
Режим привода
|
Микрометрическая головка SM13: шаг привода 0,5 мм, индексация 10 мкм
|
|
Тип отверстия для винта
|
Верхняя панель: M6*7, M6 *2 (потайное отверстие); нижняя панель: M4*4, M6*7
|
|
вес
|
226,4 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

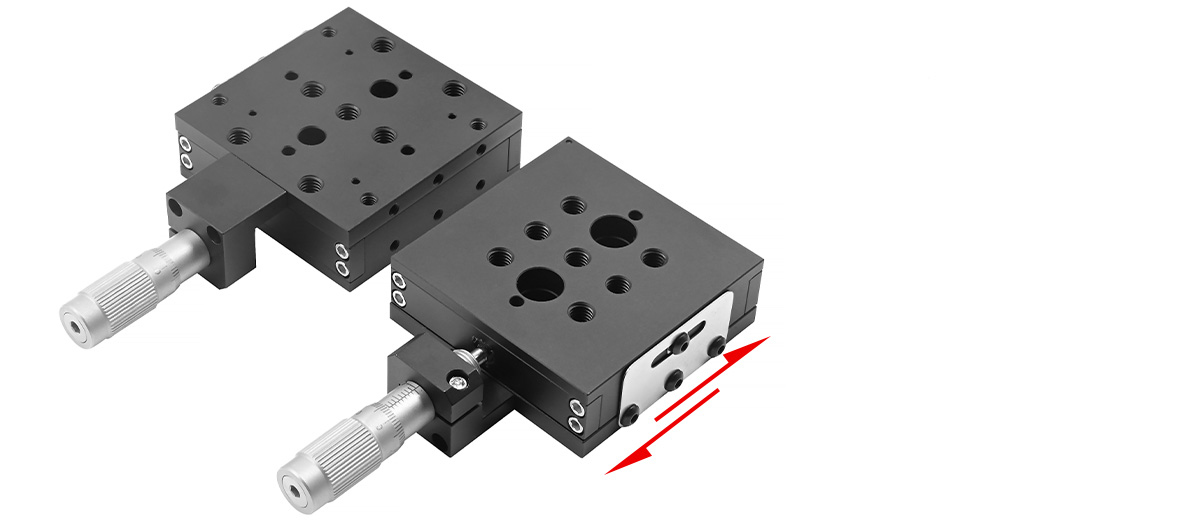

В ступени перемещения TSX-LD1 используются линейные подшипники из закаленной нержавеющей стали, обеспечивающие одноосное линейное перемещение при поступательном движении. Ступень перемещения обеспечивает диапазон хода в 12 мм, а приводной механизм оснащен микрометром SM13 с шагом привода 0,5 мм и индексом 10 мкм. Винты, которые перемещают ограничительную пластину со стороны ступени перемещения, при затягивании могут обеспечить временную блокировку (примечание: это не абсолютная блокировка).

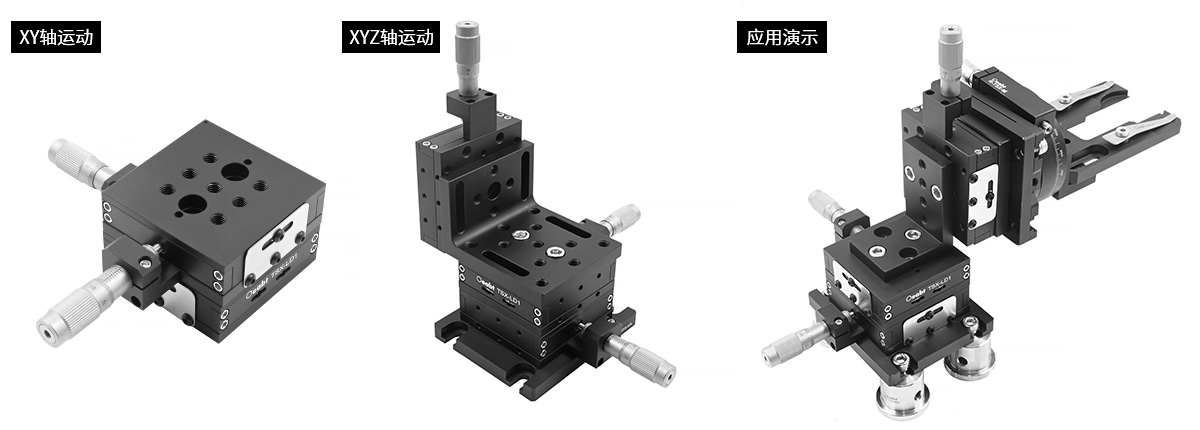

Модульная конструкция ступени перемещения использует несколько ступеней перемещения, которые располагаются ортогонально друг к другу и могут быть сконфигурированы с помощью XY, XZ или XYZYZ. Две движущиеся платформы расположены перпендикулярно друг другу, образуя движение по оси XY. Требуются перемещения по оси XZ и позиционно-горизонтальной оси XYZ, и прямоугольный адаптер может быть установлен вертикально, а сборка обеспечивает трехосевую структуру перемещения.
Набор резьбовых отверстий countertop M6 совместим с установкой большинства деталей оптических машин, таких как плата преобразования оптоволоконных соединений, которая очень подходит для создания базовой платформы для соединения оптоволоконных соединений.

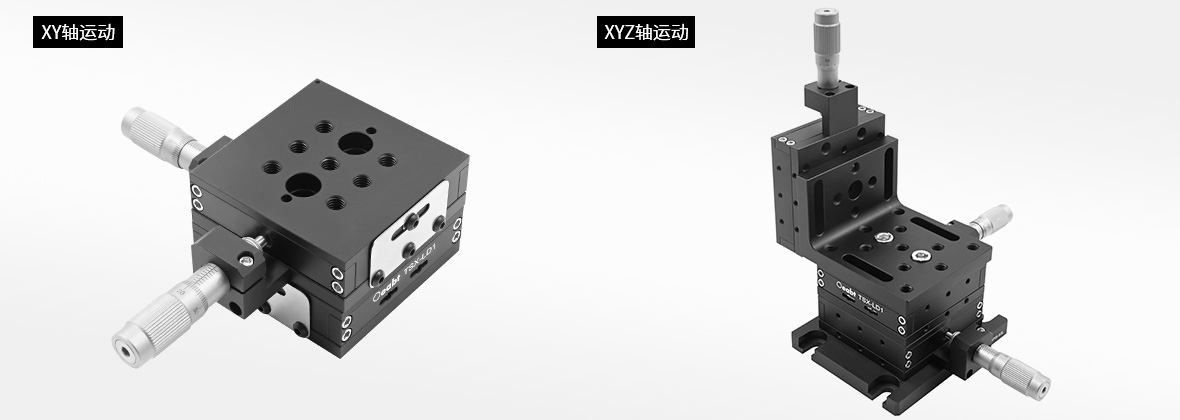

Сборка:

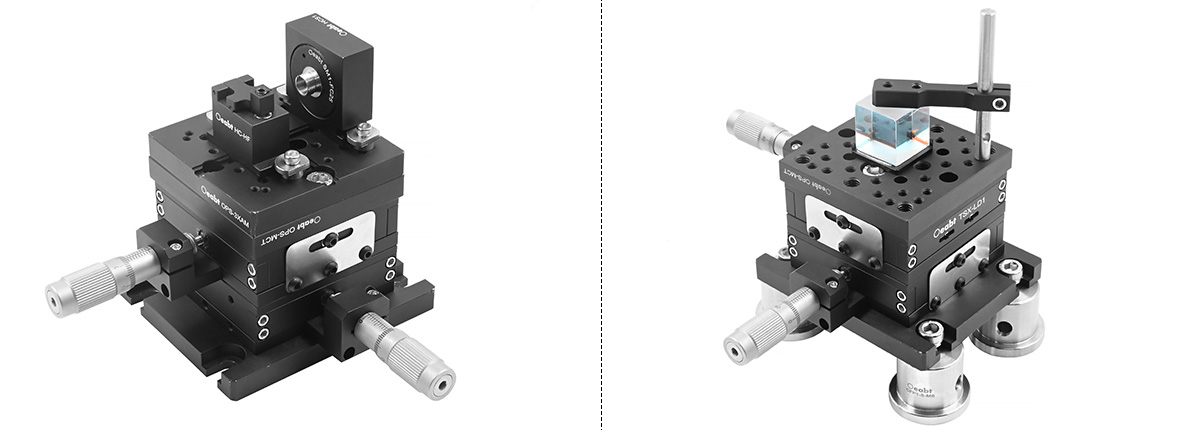

Пример применения:
Модель TSX-LD1
Стандарт: 61.0*81.7*20.5 мм
Материал: алюминиевый сплав 7075
Описание продукта: оснащен микрометрической головкой SM13: шаг привода 0,5 мм, индексация 10 мкм；
