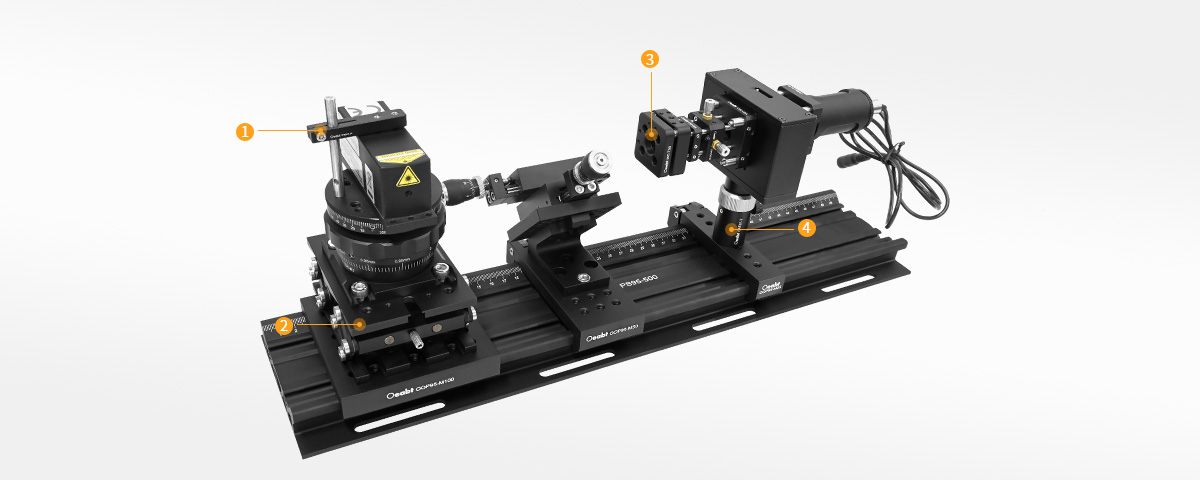

- Внешнее крыло представляет собой монтажную поверхность в виде "ласточкиного хвоста", которая используется для 95-мм конструкционной направляющей рейки；
- Потайные отверстия в головке и канавки для крепления к оптической платформе；

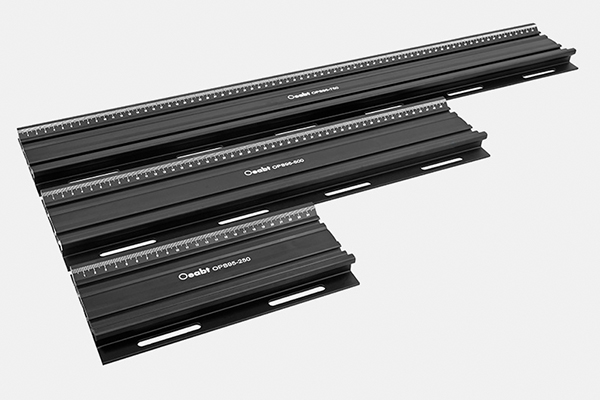

- Длина рельса 250-750 мм опционально；
- Выгравирован диапазон шкалы, шаг индексации составляет 1 мм；

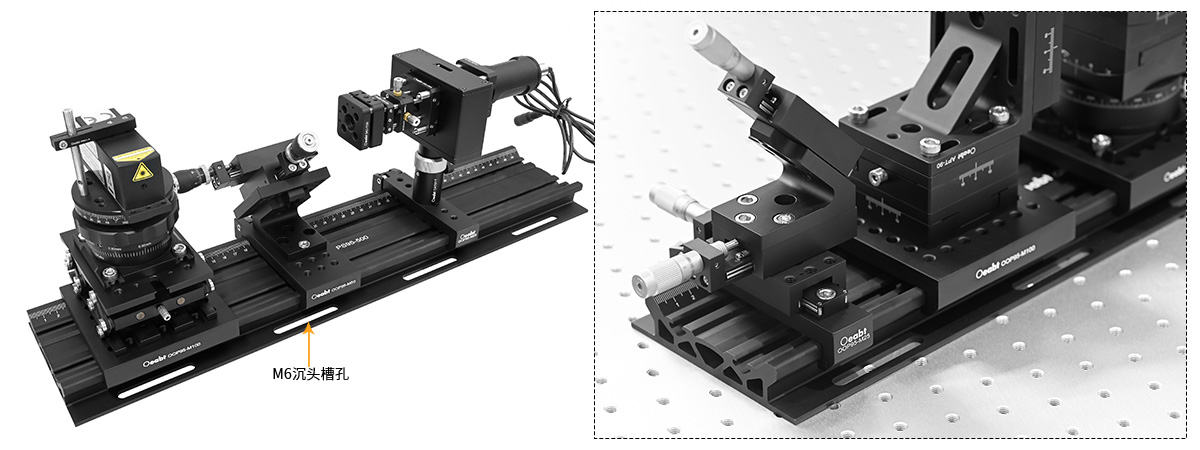

На 95мм одиночн-встали на сторону направляющая имеет ту же монтажную поверхность, так как наши OPH95 серии четырехгранный брус. Каждая сторона направляющей рейки содержит множество потайных отверстий и канавок, а для установки направляющей рейки на оптическую платформу можно использовать клеймовые винты M6.
|
95-миллиметровый сверхмощный направляющий брус
|
|
модель
|
стандарт
|
вес
|
Потайной паз
|
материал
|
|
OPH95S-250
|
95*250*25.4 мм
|
755,6 г
|
M6, 50,8 мм * 4 места
|
алюминиевый сплав 7075
|
|
OPH95S-500
|
95*500*25.4 мм
|
1514,2 г
|
M6, 50,8 мм * 8 мест
|
|
OPH95S-750
|
95*750*25.4 мм
|
2274,3 г
|
M6, 50,8 мм * 12 мест
|
|
Длина рельса
|
Значение допуска
|
|
200-250 мм
|
≤0,1мм
|
|
300-400мм
|
≤0,2мм
|
|
500-600мм
|
≤0.35 мм
|
|
750-1000мм
|
≤0,5 мм
|
Техническое описание:
Односторонняя направляющая рейка диаметром 95 мм имеет ту же монтажную поверхность, что и наша четырехсторонняя направляющая рейка серии OPH95.На каждой стороне направляющей планки имеется множество потайных отверстий и канавок, а для установки направляющей планки на оптическую платформу можно использовать винты-фиксаторы M6.Тонкая структура позволяет крупномасштабным оптическим компонентам перемещаться по направляющей, сохраняя при этом превосходную механическую стабильность.

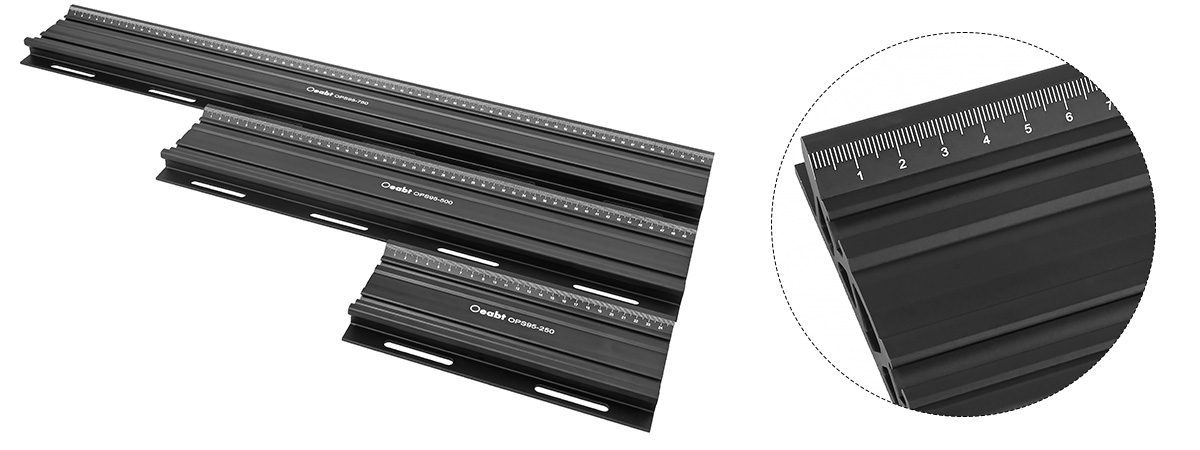

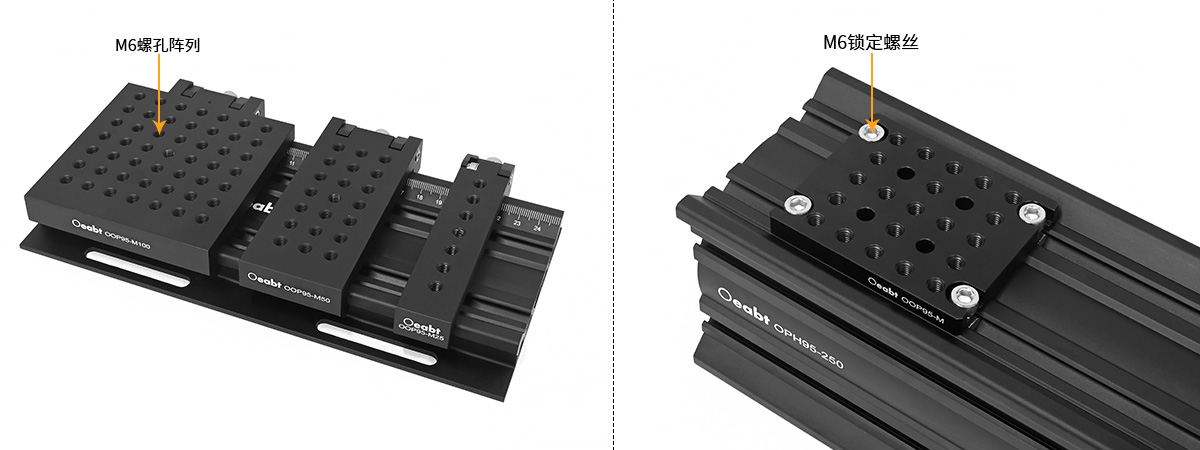

Длину направляющей рейки можно выбрать в диапазоне 250-750 мм, а на монтажной поверхности направляющей рейки выгравирована лазером шкала, а шаг индексации составляет 1 мм, что используется для точного и воспроизводимого позиционирования. Совместимый с платформой слайдера для направляющих рельсов серии OOP95-M, монтажный стол слайдера имеет множество отверстий для винтов M6, что обеспечивает хорошую совместимость при установке направляющей рейки и оптико-механических компонентов.

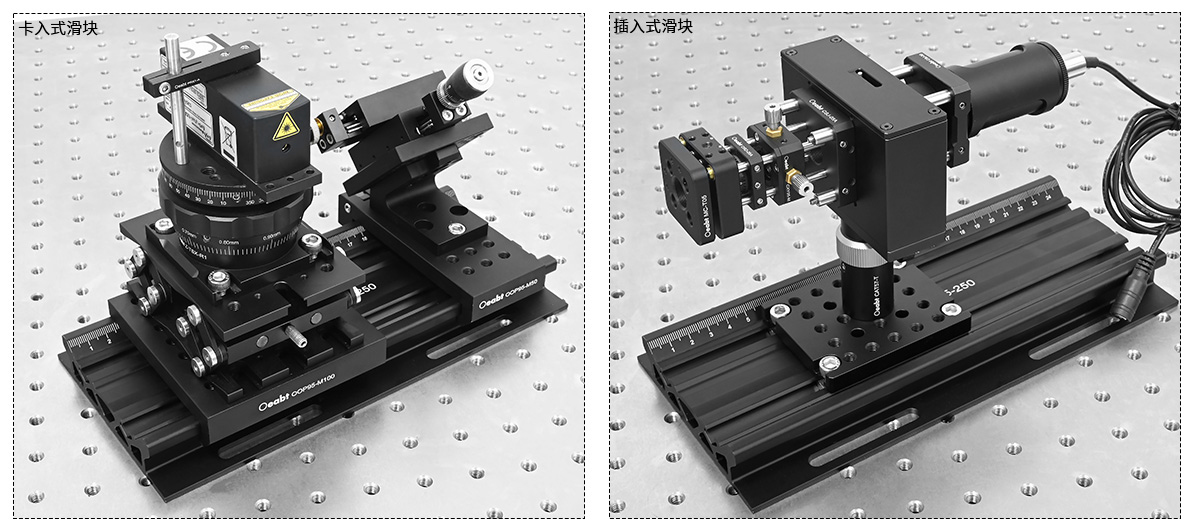

Защелкивающийся направляющий ползунок может быть защелкнут или снят по желанию вдоль боковой стороны направляющей и свободно скользить вдоль направляющей. Ширина столешницы доступна в диапазоне от 25 до 100 мм, а положение фиксируется завинчиванием стопорного винта M6. Вставной ползунок можно вставлять и разбирать только с конца направляющей рейки, и он фиксируется 4 стопорными винтами M6 на панели.
Сборка:

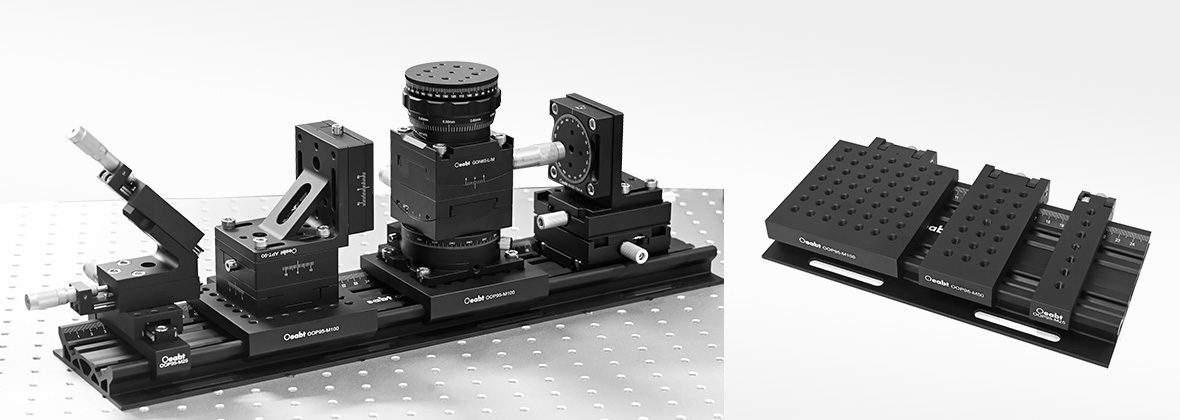

Пример применения:
Модель OPH95S-250
Стандарт: 95*250*25.4 мм
Описание продукта: отверстие для винта M6, канавка с потайной головкой 50,8 мм * 4 места
Модель OPH95S-500
Стандарт: 95*500*25.4 мм
Описание продукта: отверстие для винта M6, канавка с потайной головкой 50,8 мм * 8 мест
Модель OPH95S-750
Стандарт: 95*750*25.4 мм
Описание продукта: отверстие для винта M6, канавка с потайной головкой 50,8 мм * 12 мест

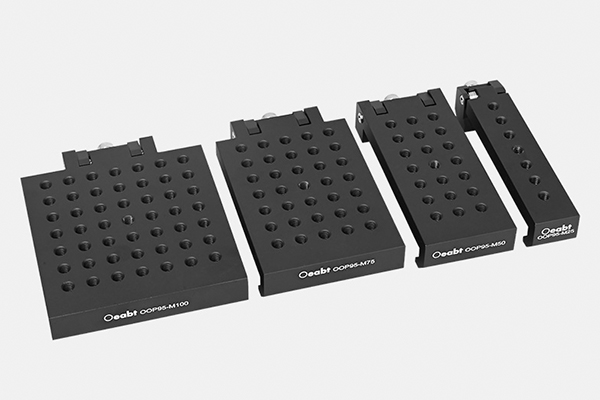

Модель OOP95-M25
Стандарт: 130*25*24 мм
Описание продукта: 101,7 г
Модель OOP95-M50
Стандарт: 130*50*24 мм
Описание продукта: отверстие для винта M6 * 21 место
Модель OOP95-M75
Стандарт: 130*75*24 мм
Описание продукта: отверстие для винта M6 * 35 мест
Модель OOP95-M100
Стандарт: 130*100*24 мм
Описание продукта: отверстие для винта M6 * 49 мест

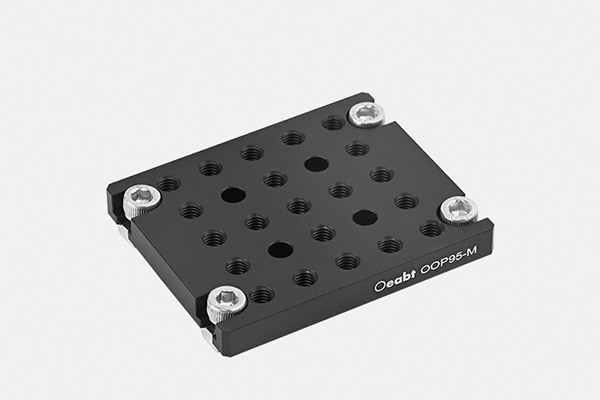

Модель OOP95-M
Стандарт: 80.0*66.0*14.7 мм
Описание продукта: отверстие для винта M6 * 25 мест, отверстие для потайной головки M6 * 4 места
