- Соединители с наружной резьбой, используемые для соединения корпусных втулок и других компонентов оптических машин.；
- Соединительная деталь имеет наружную резьбу SM1 (1,035 "-40) и SM2 (2,035"-40)；
- Может оптимизировать положение и угол наклона прикрепленных к нему компонентов；
- Поставляется с фиксирующим кольцом, позволяющим зафиксировать прикрепленные компоненты после завершения регулировки.；
- Доступны различные спецификации: CSM1-1 разъем SM1; CSM2-1 разъем SM2- SM1; CSM2-2 разъем SM2- SM2；
Внешняя резьба адаптера втулки объектива предназначена для соединения компонентов с внутренней резьбой SM1 или SM2.Соединительный адаптер снабжен резьбой и крепится к втулке объектива, а затем зажимается вместе, чтобы компоненты можно было соединять при вращении. Они позволяют зафиксировать прикрепленные компоненты после завершения регулировки. Таким образом, ограничивая глубину наружной резьбы любого узла с резьбой SM1 / SM2, удобно регулировать, переносить и фиксировать, когда два ваших компонента имеют частичное направление.
|
модель
|
параметр
|
|

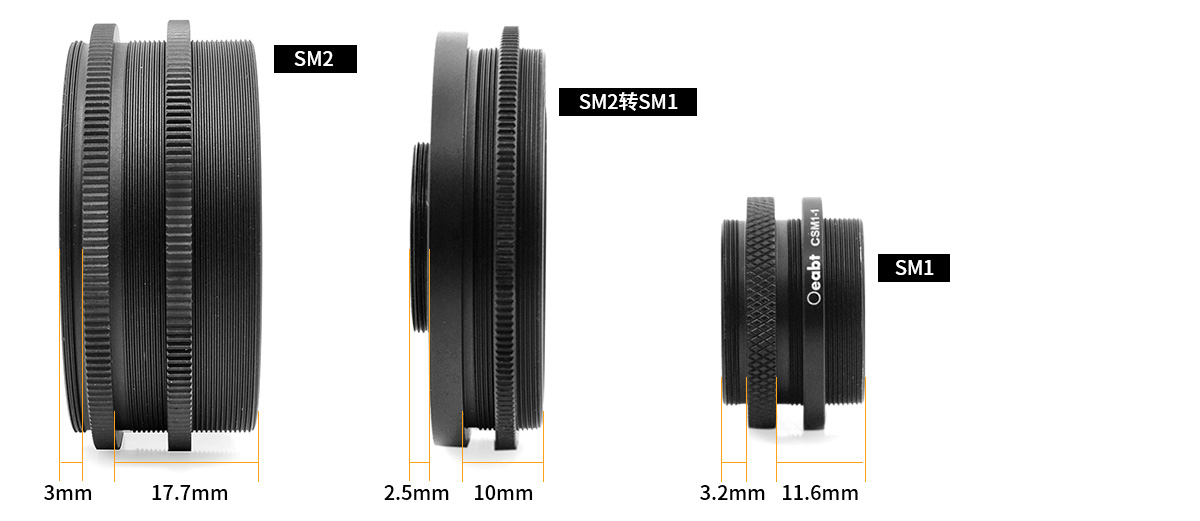

CSM1 | 1 / Спецификация: Ø31,7 мм * 19,4 мм; Тип резьбы: SM1 (1.035 "-40) внешняя резьба, один конец 3,2 мм, другой конец 11,6 мм; вес: 10,0 г;
|
|
CSM2-1 |Спецификация: ø56,0 мм * 18,0 мм; Тип резьбы: SM1 (1,035 "-40) / SM2 (2,035"-40) внешняя резьба, один конец 2,5 мм, другой конец 10,0 мм; другой конец 11,6 мм; вес: 25,0 г;
|
|
CSM2|2 /Спецификация: Ø56,0 мм * 23,9 мм; Тип резьбы:внешняя резьбаSM2 (1,035"-40"), один конец 3,0 мм, другой конец 17,7 мм; вес: 29,5,, г;,,
|
Техническое описание:
Предусмотрены 3 вида разъемов с внешней резьбой для подключения компонентов с внутренней резьбой SM1/SM2；

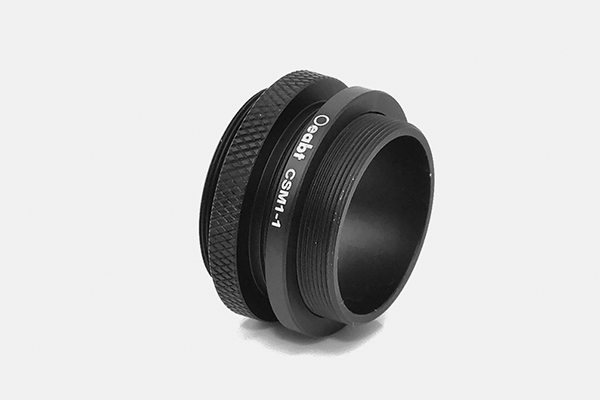

CSM1-1 - это соединитель с наружной резьбой на обоих концах SM1, который используется для соединения двух компонентов с внутренней резьбой SM1 (1,035"-40).Он составляет 3,2 мм с одного конца и 11,6 мм с другого, при общей длине 19,4 мм. Поставляется с фиксирующим кольцом.

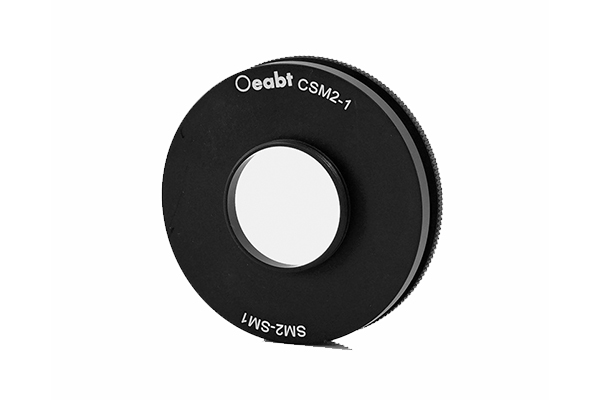

CSM2-1 - это соединитель с наружной резьбой с одной наружной резьбой SM2 и одной наружной резьбой SM1, который используется для соединения компонентов SM2 и компонентов с внутренней резьбой SM1.Длина одного конца SM2 составляет 10 мм, длина другого конца SM1 составляет 2,5 мм, а общая длина составляет 18 мм.Поставляется с фиксирующим кольцом.

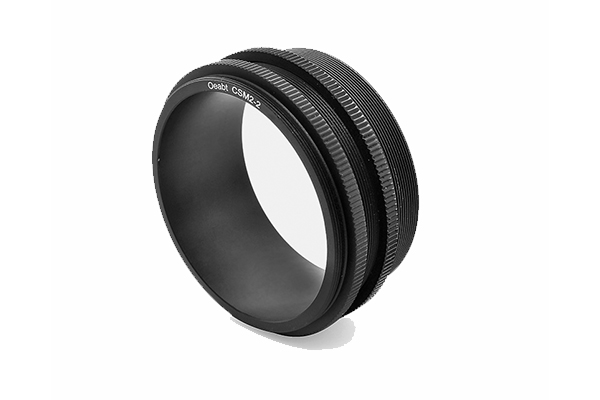

CSM2-2 - это соединитель с наружной резьбой на обоих концах SM2, который используется для соединения двух компонентов с внутренней резьбой SM2 (2,035"-40).Один конец имеет длину 3 мм, другой - 17,7 мм, а общая длина составляет 23,9 мм. Поставляется с фиксирующим кольцом.

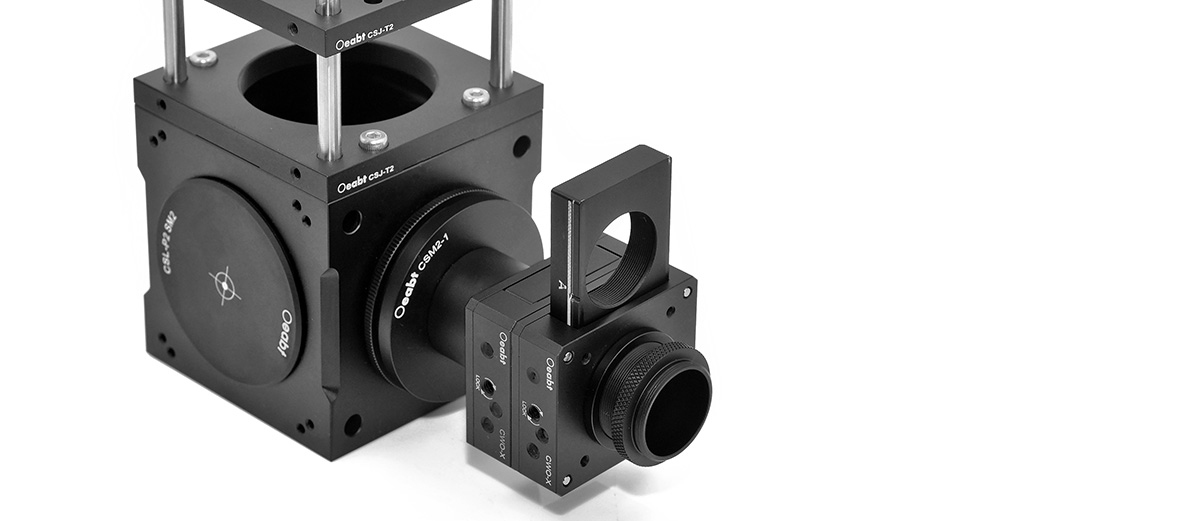

Соединительный адаптер нарезается резьбой и крепится к втулке объектива, а затем зажимается вместе, чтобы компоненты можно было соединять при вращении.Например, он используется для соединения между втулкой и гильзой, соединения между втулкой и пластиной сепаратора, соединения между втулкой и камерой и т.д.Положение и угол крепления к другим компонентам могут быть оптимизированы.

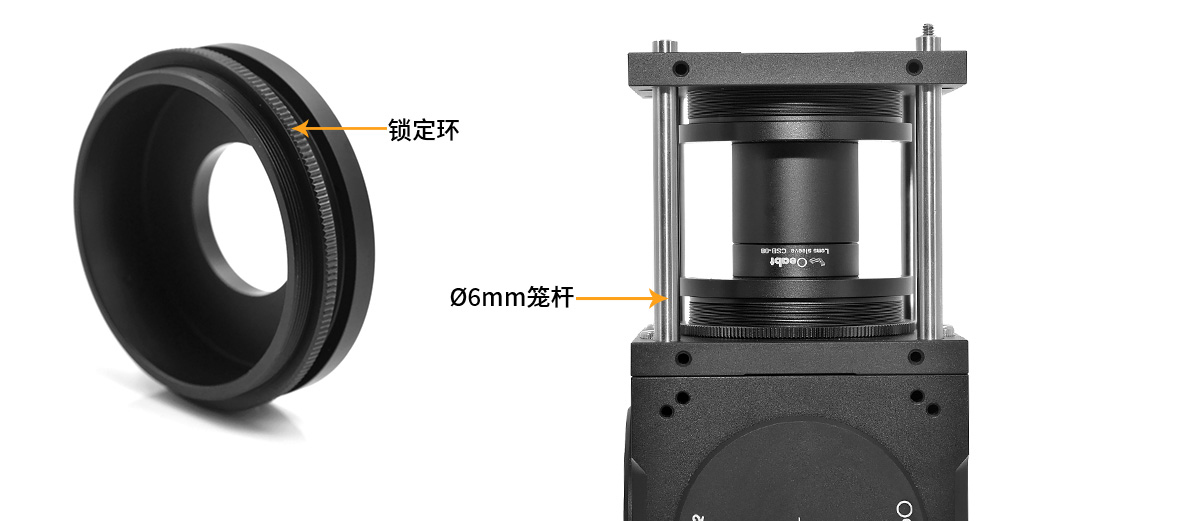

Каждая соединительная деталь поставляется с фиксирующим кольцом, которое позволяет зафиксировать присоединенные компоненты после завершения регулировки, тем самым ограничивая глубину наружной резьбы любого узла с резьбой SM1 /SM2.Когда два ваших компонента имеют предпочтительное противоположное направление, это легко отрегулировать и зафиксировать.

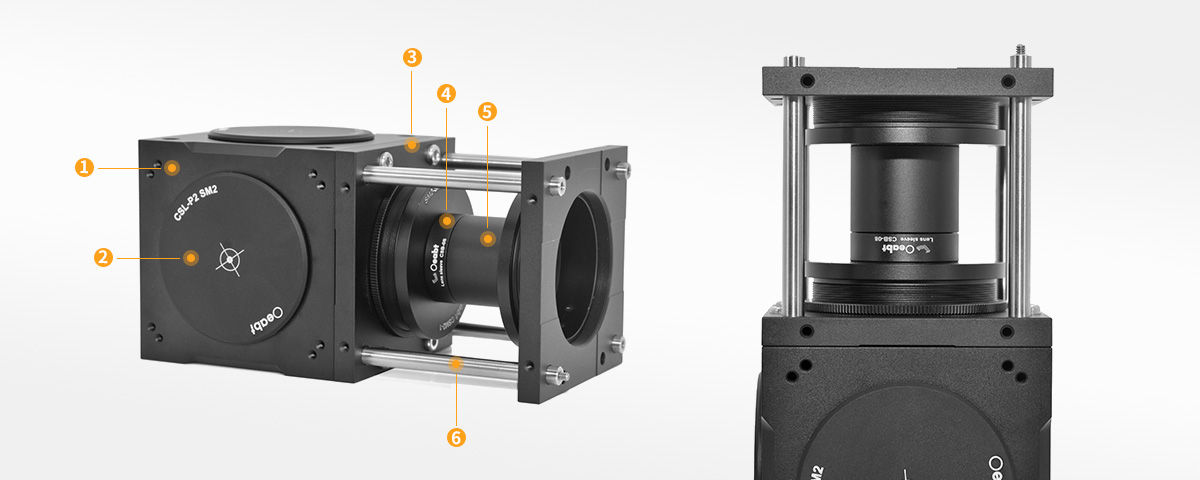

Сборка:

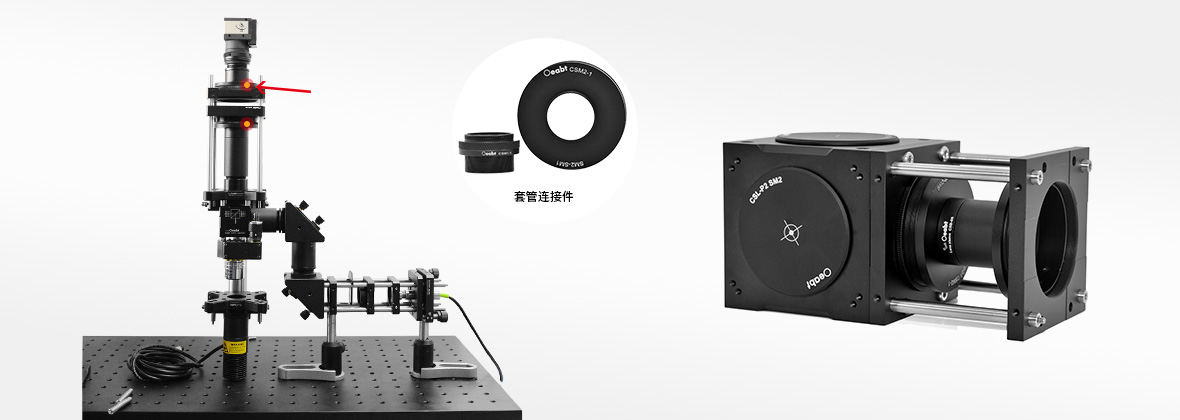

Пример применения:
Модель CSM1-1-12
Стандарт: Ø31,7 мм *19,4 мм
Описание продукта: 3,5 мм на одном конце и 12 мм на другом
Модель CSM2-1
Стандарт: 56,0 мм * 18,0 мм
Описание продукта: 2,5 мм на одном конце и 10,0 мм на другом
Модель CSM2-2
Стандарт: Ø56.0*23.9 мм
Описание продукта: длина резьбы: 3,0 мм на одном конце и 17,7 мм на другом
