- Разъем с полной резьбой SM1 (1,035”-40)；
- Соедините две втулки для линз вместе；
- Стопорное кольцо обеспечивает механическую остановку вдоль резьбы；
- Доступны различные длины；

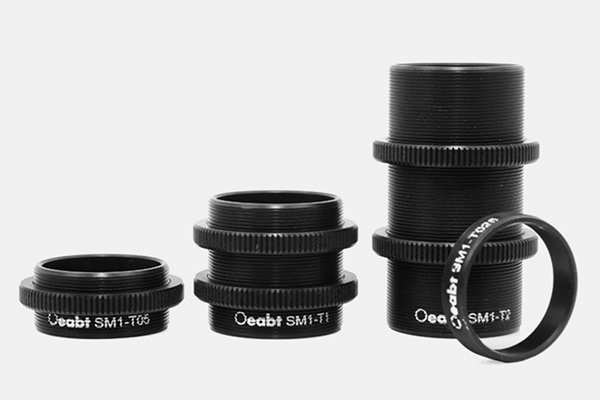

Соединитель для линзовых втулок серии SM1-T используется для соединения двух линзовых втулок с внутренней резьбой SM1 на обоих концах.Соединительная деталь имеет полное сечение наружной резьбы, что позволяет оптимизировать положение и угол наклона соединительного узла. При регулировке направления длина втулки также изменится.
|
модель
|
SM1-T025
|
SM1-T05
|
SM1-T1
|
SM1-T2
|
|
Тип резьбы
|
Внутренняя резьба SM1 (1.035”-40)
|
|
Внутренний диаметр
|
Ø23 Мм
|
|
Длина резьбы
|
6,35 мм
|
12,7 мм
|
25,4 мм
|
50,8 мм
|
|
Поставляется с фиксирующим кольцом
|
не быть
|
1 шт.
|
2 шт.
|
2 шт.
|
|
вес
|
1.7г
|
6.2г
|
12.3г
|
20,0 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Соединитель для линзовых втулок серии SM1-T используется для соединения двух с внутренней резьбой SM1.Соединительная деталь имеет полное сечение наружной резьбы, что позволяет оптимизировать положение и угол наклона соединительного узла. При регулировке направления длина втулки также изменится.Он также поставляется со стопорным кольцом (SM1-T025 не оснащен стопорным кольцом), и подсоединяемые компоненты можно затянуть вручную.Эти адаптеры имеют непрозрачную конструкцию, которая очень подходит для подключения существующихлинзовых гильзиликаркасов.
Дополнительные стопорные кольца также можно приобрести отдельно для ограничения глубины наружной резьбы резьбового узла SM1.Втулку объектива можно зафиксировать независимо с помощью нескольких стопорных колец, например, при использовании ортогональногополяризатора.

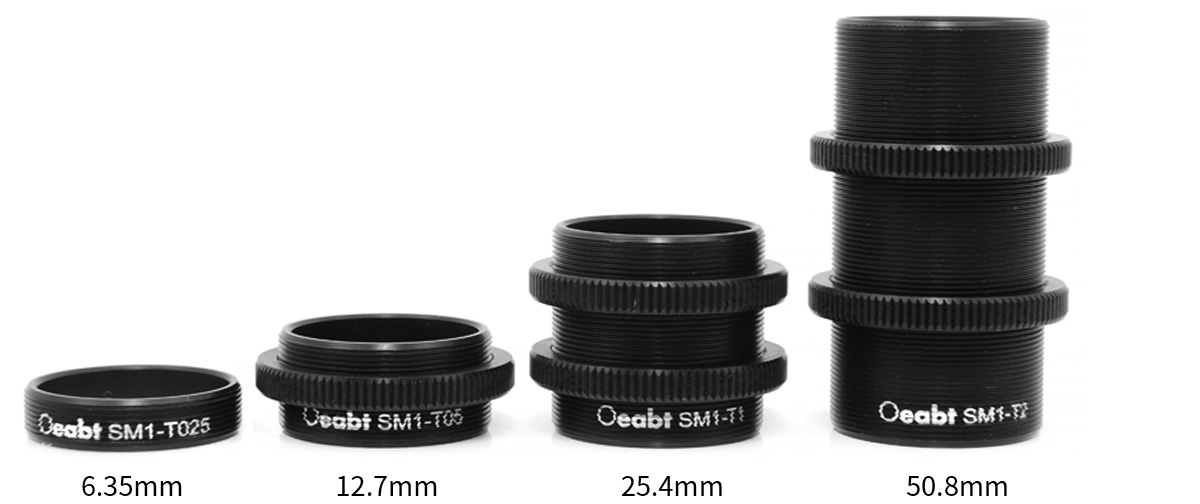

Различная длина резьбы:

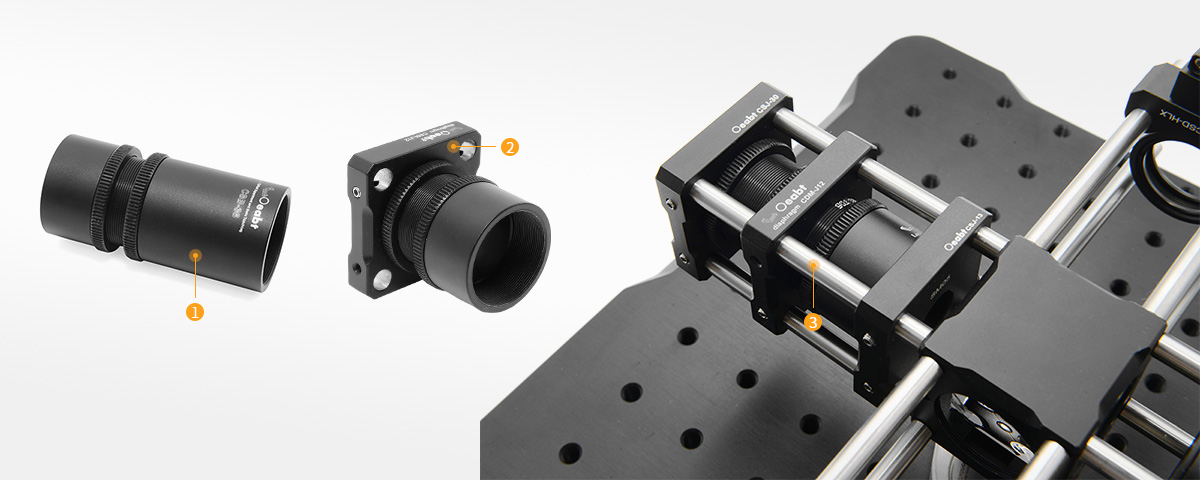

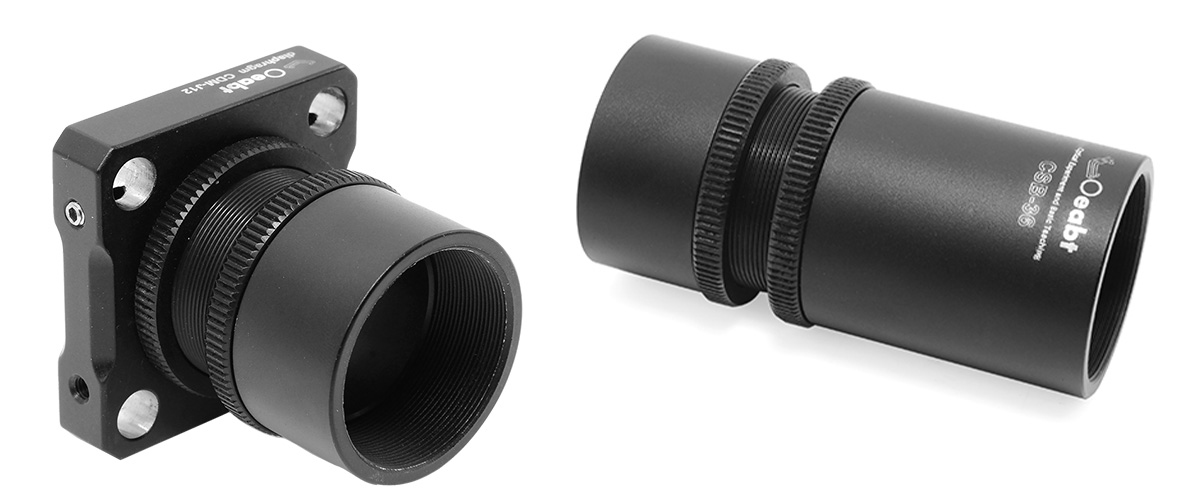

Сборка:

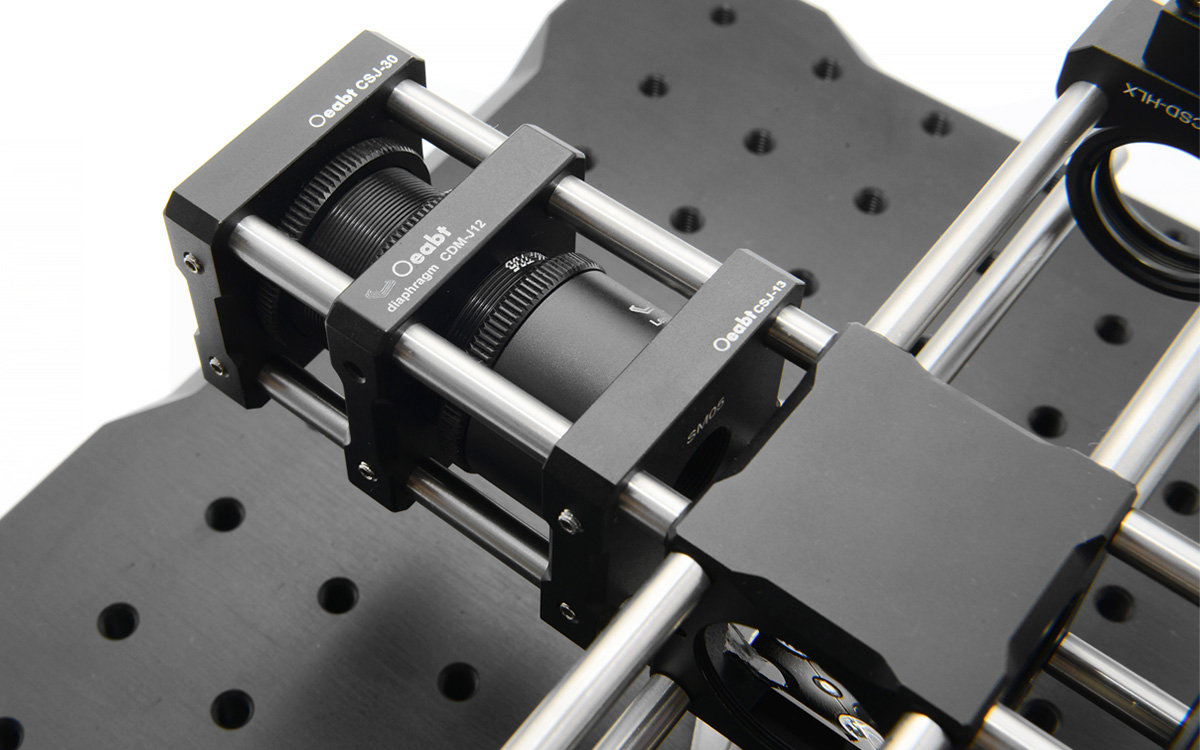

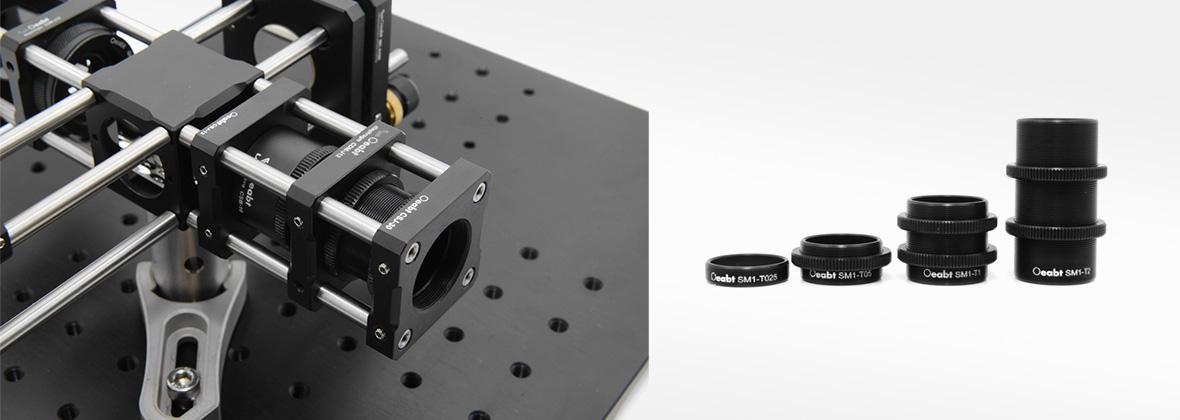

Пример применения:
Модель SM1-T025
Стандарт: длина резьбы 6,35 мм
Описание продукта: внутренний диаметр: Ø23 мм;
со стопорным кольцом: отсутствует；
Модель SM1-T05
Стандарт: длина резьбы 12,7 мм
Описание продукта: внутренний диаметр: Ø23 мм;
со стопорным кольцом: 1；
Модель SM1-T1
Стандарт: длина резьбы 25,4 мм
Описание продукта: внутренний диаметр: Ø23 мм;
со стопорным кольцом: 2；
Модель SM1-T2
Стандарт: длина резьбы 50,8 мм
Описание продукта: внутренний диаметр: Ø23 мм;
со стопорным кольцом: 2；
