- WJ4/5-32 (M20.31X0.706)；
- Интегрируйте узел RMS-резьбы с другими стандартными резьбами；
- Совместимость с объективами SM1, C-Mount, micro objective и другими сериями резьбы для изделий；
- Обеспечьте переходник с внутренней резьбой или переходник с внешней резьбой；
Структура резьбы RMS обычно используется для соединения линз микроскопических объективов в системах оптических машин. Oeabt предлагает множество компонентов резьбы RMS для интеграции с другими стандартными резьбами для реализации свободного переноса различных резьб между SM1, RMS, C-Mount, M25 * 0,75 и M27 * 0,75. Существуют варианты адаптеров с внутренней или внешней резьбой.
|
модель
|
Тип резьбы
|
вес
|
материал
|
|
SM1- RMS
|
Внешняя резьба SM1, внутренняя резьба RMS
|
2,7 г
|
алюминиевый сплав 7075
|
|
C- RMS
|
Внешняя резьба С-образного крепления, среднеквадратичная внутренняя резьба
|
2,0 г
|
|
RMS -25
|
Среднеквадратичная внешняя резьба, внутренняя резьба М25*0,75
|
3,3г
|
|
RMS -27
|
Среднеквадратичная внешняя резьба, внутренняя резьба М27*0,75
|
3,4 г
|
Техническое описание:
Структура резьбы RMS обычно используется для соединения линз микроскопических объективов в системах оптических машин. Oeabt предлагает множество компонентов резьбы RMS для интеграции с другими стандартными резьбами для реализации свободного переноса различных резьб между SM1, RMS, C-Mount, M25 * 0,75 и M27 * 0,75. Существуют варианты адаптеров с внутренней или внешней резьбой.
Установка компонентов

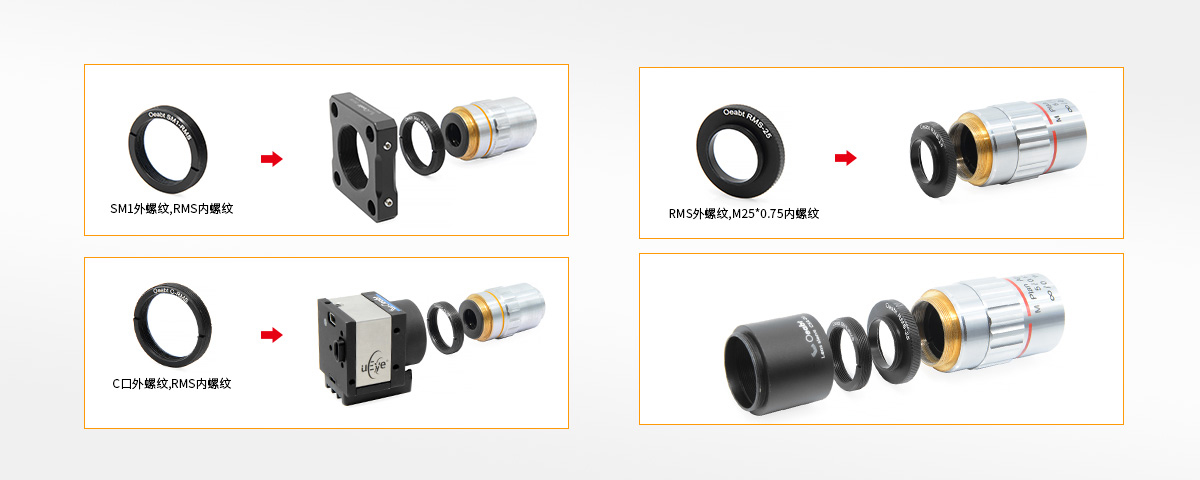

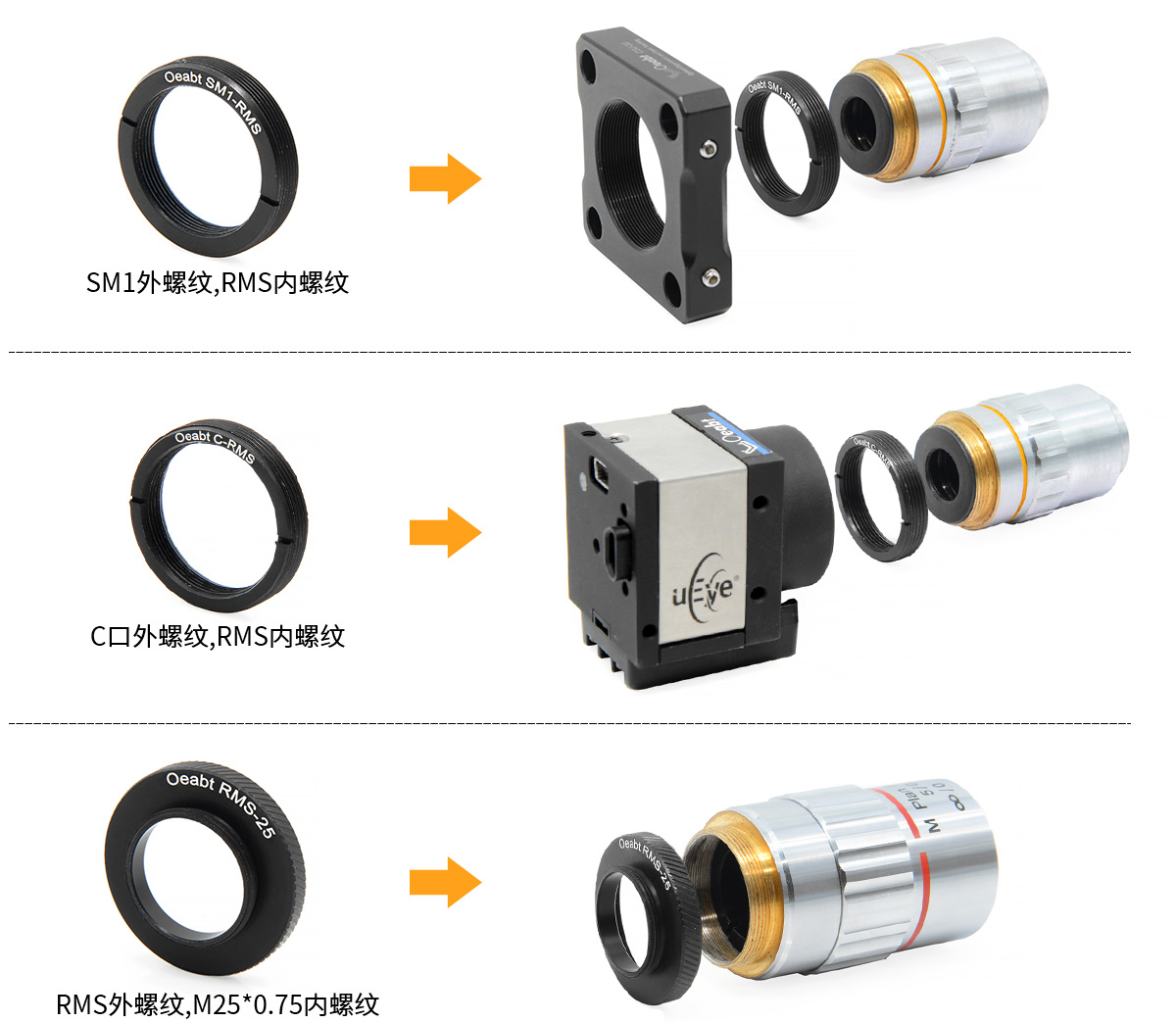

Сборка:

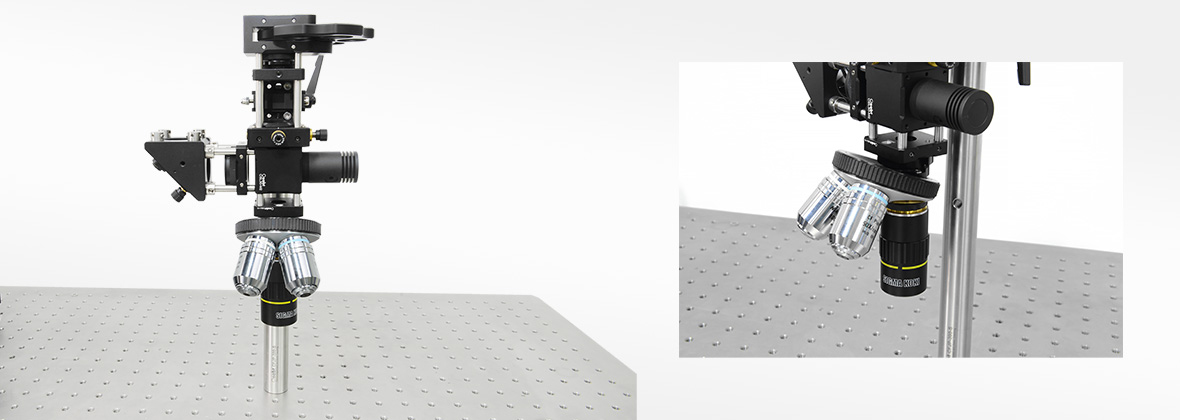

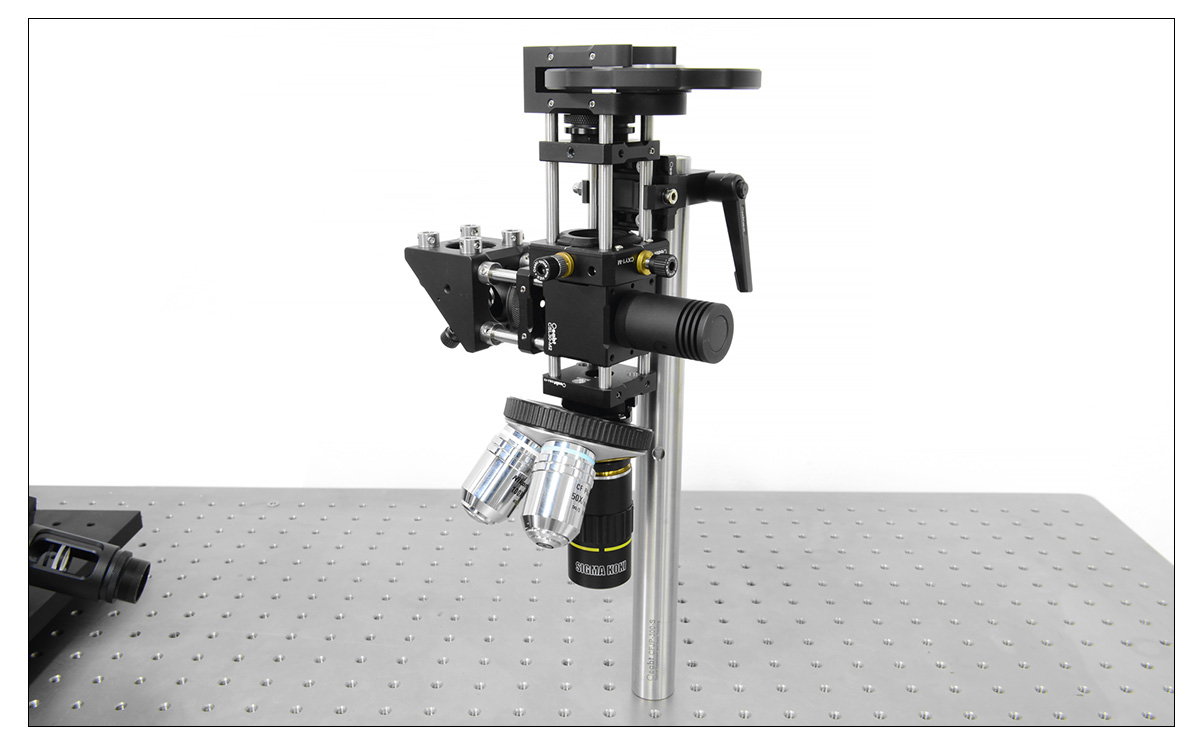

Пример применения:

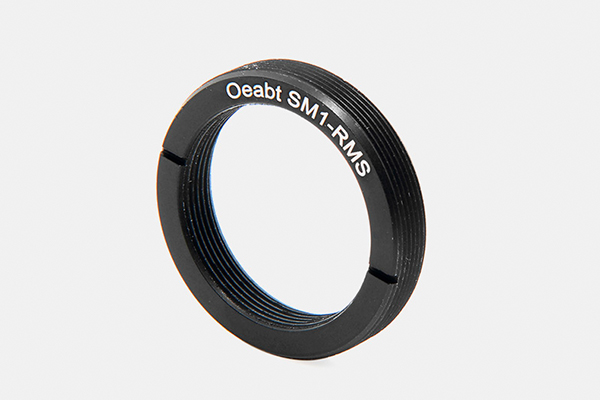

Модель SM1-RMS
Стандарт: внешняя резьба SM1, внутренняя резьба RMS

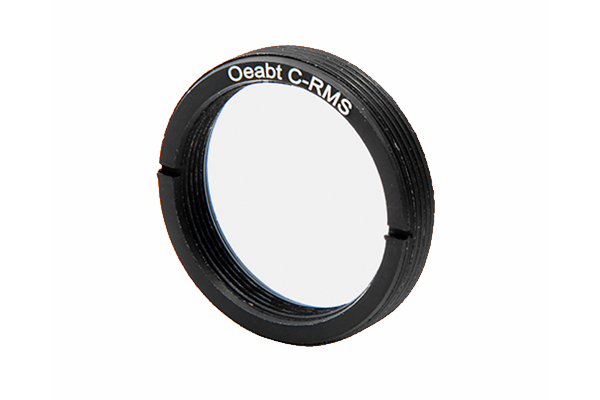

Модель C-RMS
Стандарт: внешняя резьба С-образного крепления, RMS внутренняя резьба

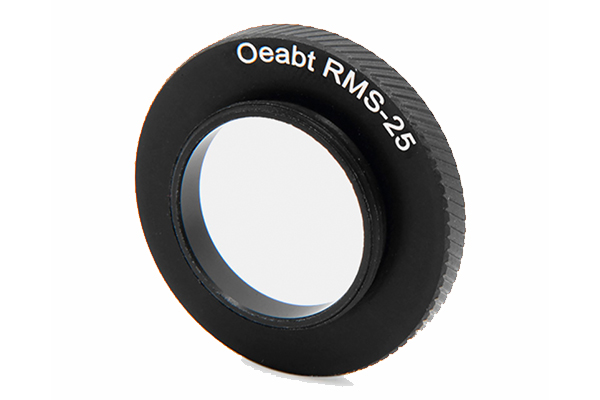

Модель RMS-25
Стандарт: RMS внешняя резьба, внутренняя резьба М25*0,75

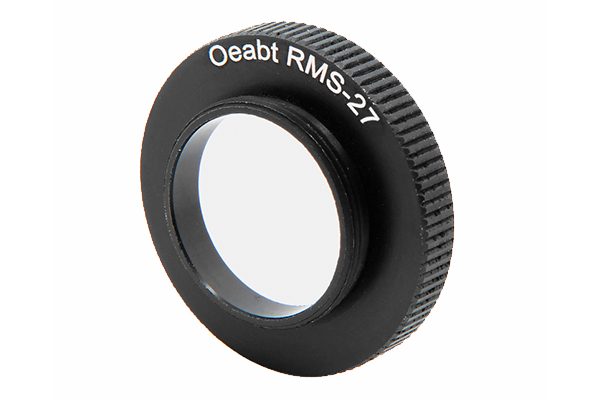

Модель RMS-27
Стандарт: RMS внешняя резьба, внутренняя резьба М27*0,75
