• Выполните регулировку в направлении концевого элемента в системе линзовых втулок；
• Отрегулируйте направление резьбового узла, повернув его так, чтобы верхняя и нижняя части были ориентированы в одном направлении；
• Непрерывный поворот на 360 °, фиксируется ручными винтами сбоку при достижении желаемого положения；
• Внешняя резьба SM1 (1.035”-40)；
• Высота корпуса: 24 мм；

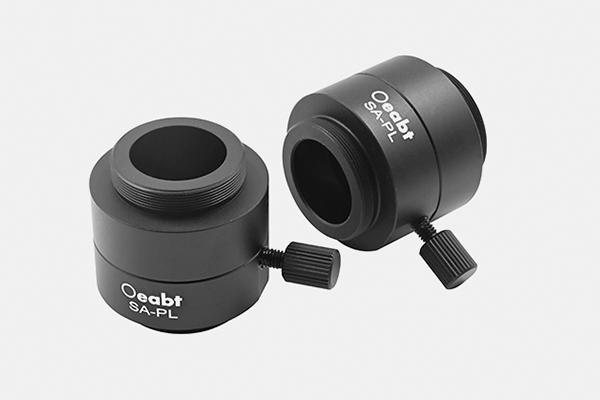

SA-PL может быстро регулировать направление компонентов, установленных на терминале в системе, и обычно используется для регулировки ориентации верхней и нижней частей резьбовых деталей при затяжке. Втулкакорректирует направление резьбовой детали, на 360°, так что после достижения нужного положения ее можно зафиксировать ручными винтами сбоку.

Техническое описание:

При использовании зажимного кольца втулка объектива должна проходить через сквозное отверстие контактного кольца для установки и зажима. Кроме того, его можно прикрепить к удлинительному стержню серии Oeabt или другим конструктивным элементам через отверстие для винта M4 в нижней части.

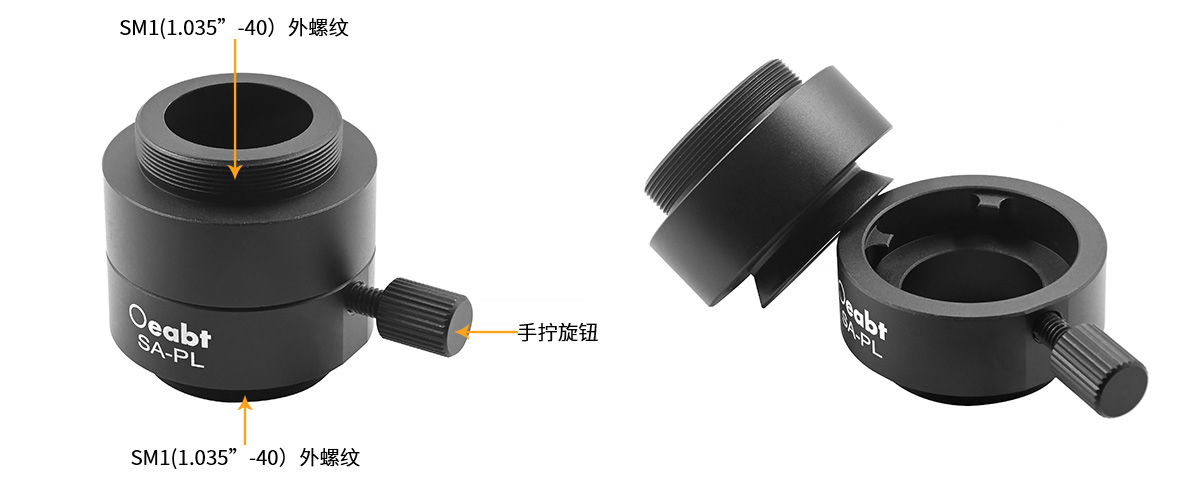

Ручка с ручным завинчиванием в середине установочной втулки удобна для быстрого соединения и отсоединения резьбовых деталей. Верхняя и нижняя части имеют наружные резьбовые детали SM1 (1,035”-40"), которые устанавливаются через стык "ласточкин хвост". Во время работы верхняя и нижняя части соединяются с механическими частями раздельно. При отпускании ручной кнопки монтажный блок, загруженный на верхнем конце, поворачивается в нужное положение и затягивается.

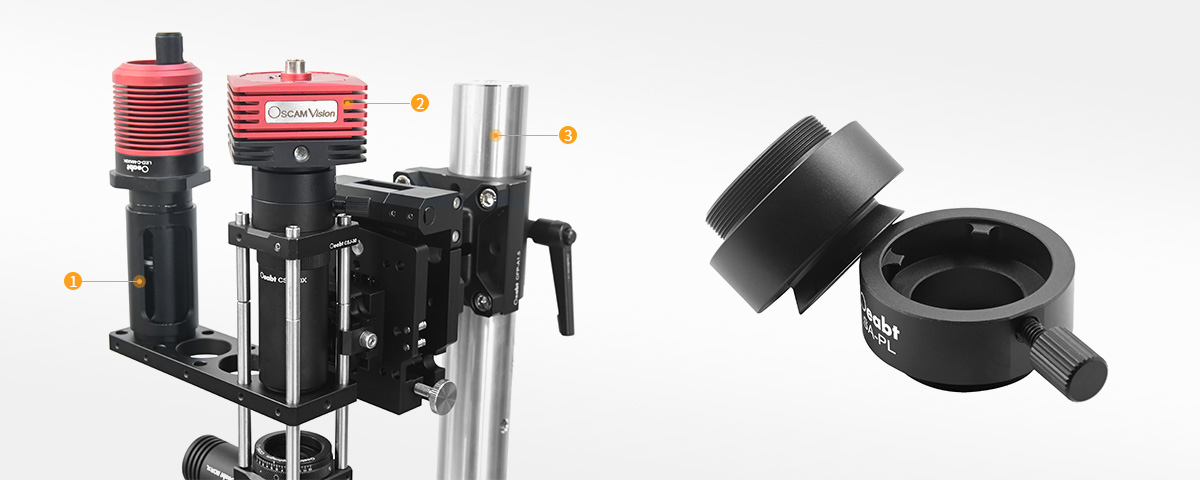

Сборка:

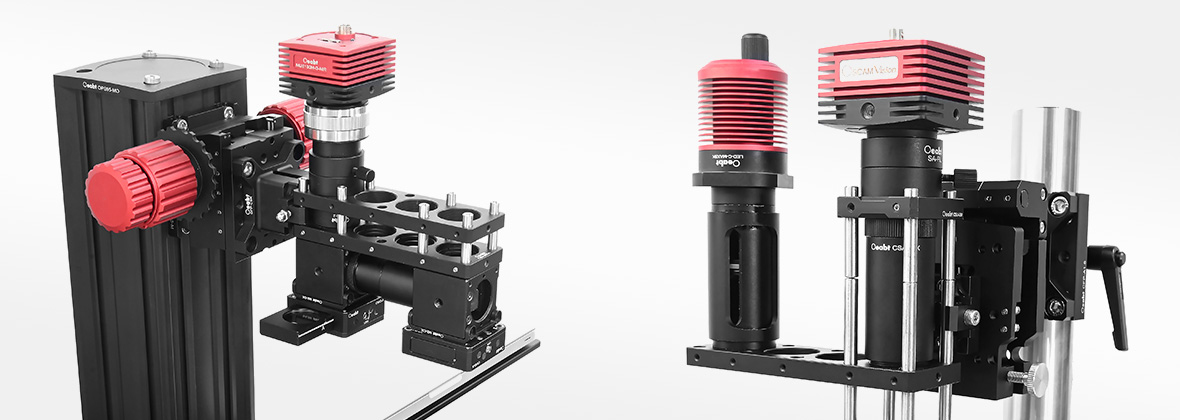

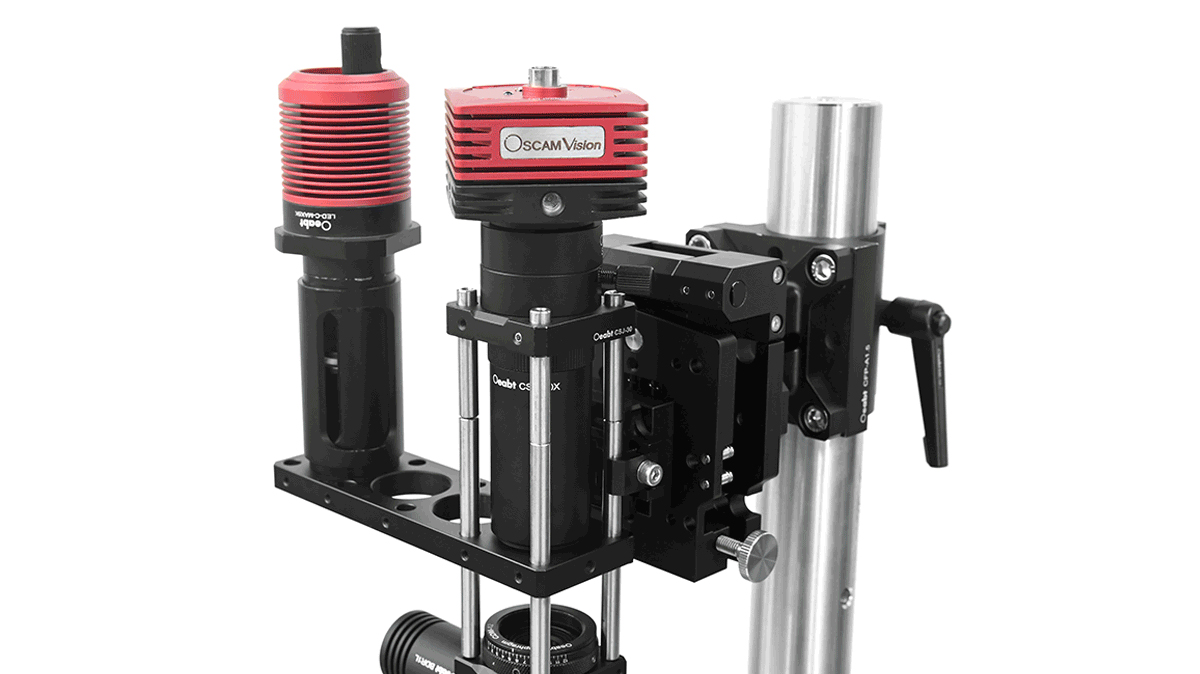

Пример применения:

Модель SA-PL

Стандарт: Ø35.0*35 мм

Описание продукта: световое отверстие: Ø18,5 мм
