- Ограничьте отверстия и крепежные винты для стабилизации зажимной втулки；
- Совместимость с обычными линзовыми гильзамиSM05, SM1 и SM2；
- Отверстие для винта M4, может быть установлено с помощью удлинителя Ø12 ммдля использования；
Зажимное кольцо для втулки используется для установки системы линзовых втулок на крепление втулки на макетной плате или платформе.Поставляются втулки для линз или удлинительные трубки различных размеров, включая Ø1/2 дюйма (SM05), Ø1 дюйм (SM1) и Ø2 дюйма (SM2).
|
модель
|
SCR05
|
SCR1
|
SCR2
|
|
стандарт
|
30.5*22.9*10.2 мм
|
46.5*35.6*10.2 мм
|
75.6*63.5*12.7 мм
|
|
Центральное отверстие
|
Ø17.9 мм
|
Ø30.6 мм
|
Ø56 Мм
|
|
Тип отверстия для винта
|
Место M4*1
|
|
вес
|
10,0 г
|
20,0 г
|
58,6 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Зажимное кольцо втулки используется для установки системы линзовых втулок в посадочное место втулки на макетной плате или платформе. Предусмотрены гильзы для линз или удлинительные трубки различных размеров, включая Ø1/2 дюйма (SM05), Ø1 дюйм (SM1) и Ø2 дюйма (SM2).
При использовании зажимного кольца втулка объектива должна проходить через сквозное отверстие контактного кольца для установки и зажима. Кроме того, его можно прикрепить к удлинительному стержню серии Oeabt или другим конструктивным элементам через отверстие для винта M4 в нижней части.

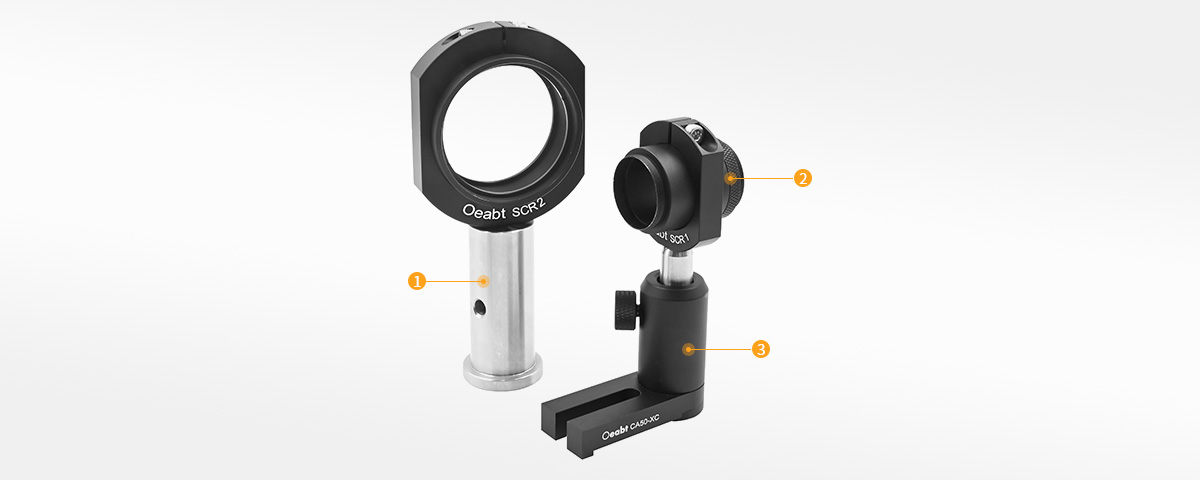

Сборка:

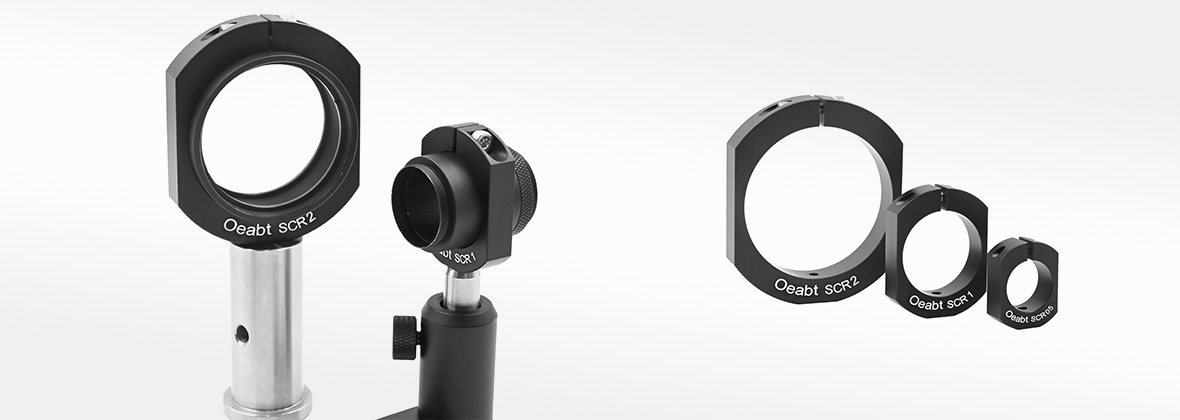

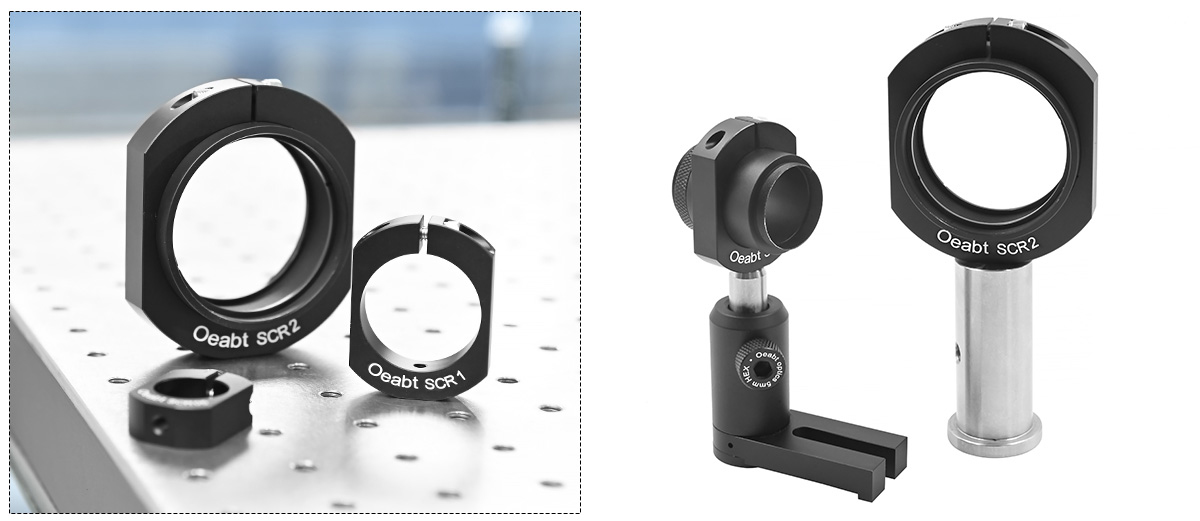

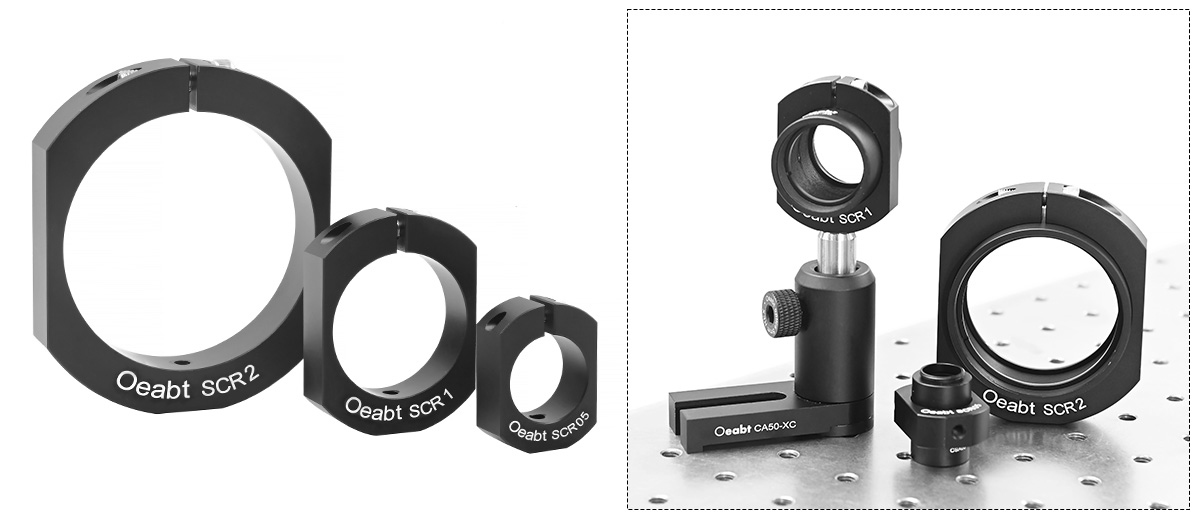

Пример применения:

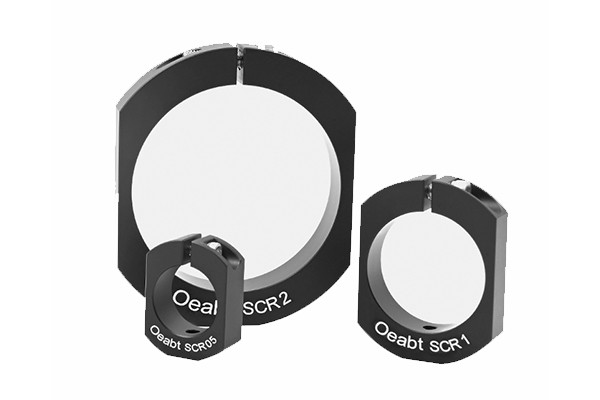

Модель SCR05
Стандарт: 30.5*22.9*10.2 мм
Описание продукта: совместим с обычными линзовыми гильзами SM05, SM1 и SM2
Модель SCR1
Стандарт: 46.5*35.6*10.2 мм
Описание продукта: совместим с обычными линзовыми гильзами SM05, SM1 и SM2
Модель SCR2
Стандарт: 75.6*63.5*12.7 мм
Описание продукта: совместим с обычными линзовыми гильзами SM05, SM1 и SM2；
