• Резьбовое отверстие SM2 (2,035 " -40) для установки оптических компонентов диаметром 2 дюйма (Ø50,8 мм)；
• Выступающая резьба 3,0 мм, со сборчатым рисунком；
• Штабелируемая конструкция позволяет создавать многокомпонентную оптическую систему；
• Совместим с нашей системой сборки каркасов диаметром 60 мм；
• Может использоваться в качестве затеняющего элемента втулки объектива для защиты оптического тракта и создания непрозрачного решения.；

Эти многослойные втулки для линз диаметром 2 дюйма позволяют быстро и легко создавать компактные оптические компоненты. Они имеют многослойную конструкцию и могут напрямую соединяться со всеми резьбовыми компонентами SM2 (2,035"-40), что помогает гибко создавать сложные оптико-механические компоненты.

Техническое описание:

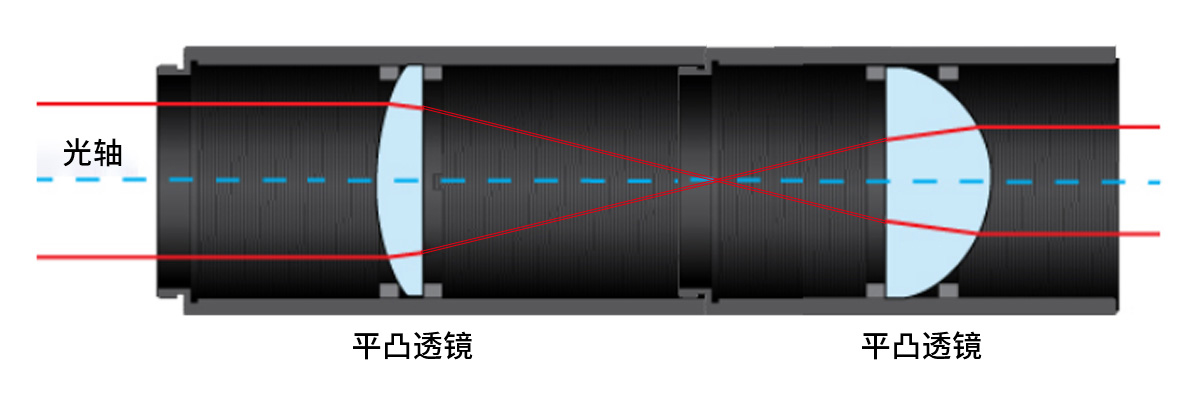

Гильза объектива очень подходит для изготовления компактных оптических компонентов. Гильза объектива диаметром 2 дюйма используется для установки одного или нескольких оптических компонентов (как показано на принципиальной схеме расширителя луча).Оптические компоненты отделяются и фиксируются стопорным кольцом, которое устанавливается на нужной глубине в корпусе объектива (в комплект входит 1 стопорное кольцо, если вам нужно больше стопорных колец, вам необходимо приобрести дополнительные стопорные кольца отдельно).

Втулка объектива имеет внешнюю резьбу SM2 (2,035”-40), и эти многослойные втулки для объективов диаметром 2 дюйма позволяют быстро и легко создавать компактные оптические компоненты. Они имеют многослойную конструкцию и могут непосредственно соединяться со всеми компонентами с резьбой SM2 (2,035"-40), что помогает гибко создавать сложные оптико-механические компоненты.

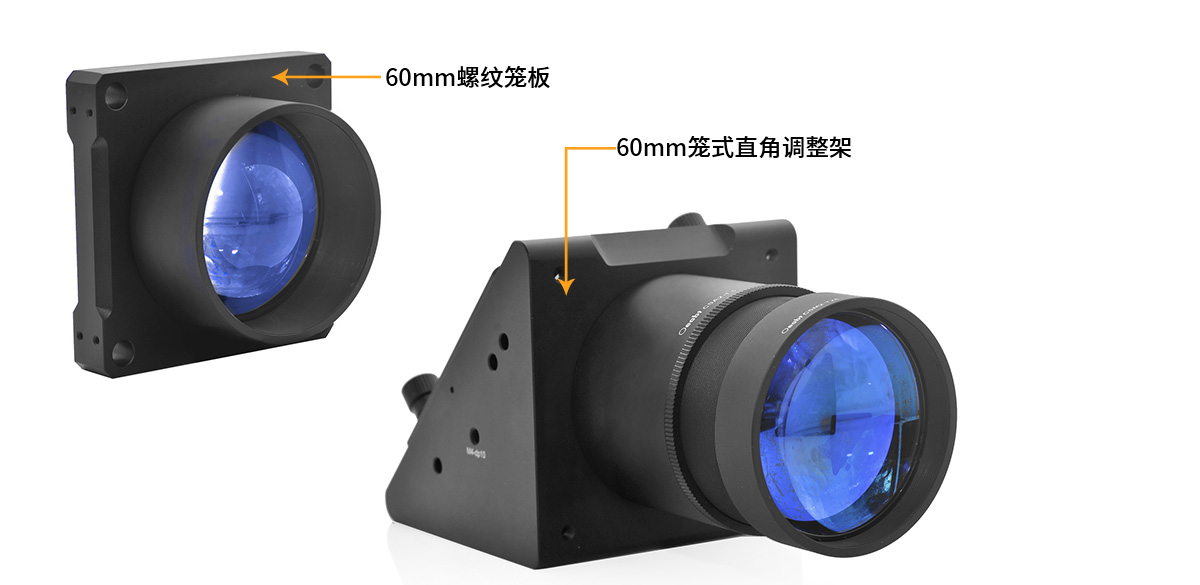

Совместим с нашей системой сборки каркаса диаметром 60 мм; в системе каркаса он может использоваться в качестве затеняющего элемента для объектива, чтобы экранировать оптический путь и обеспечить непрозрачные решения.；

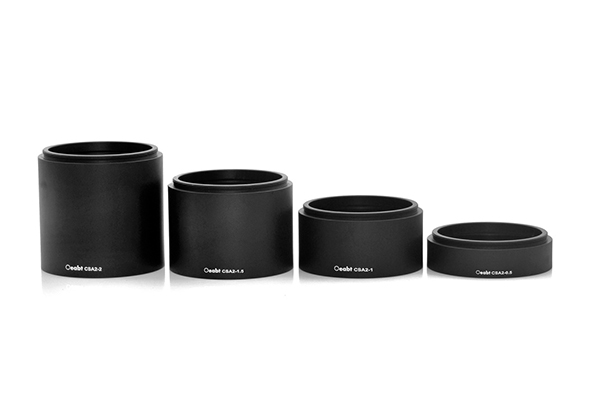

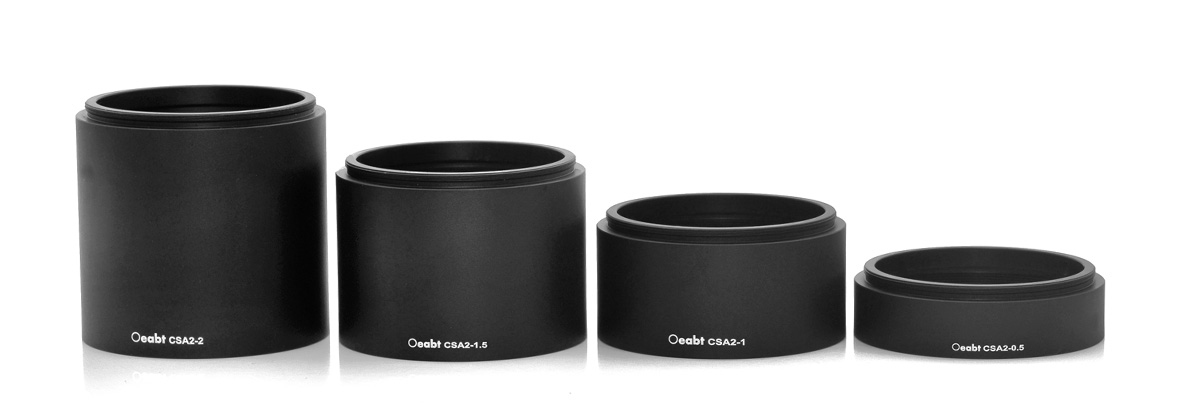

Доступны различные спецификации:

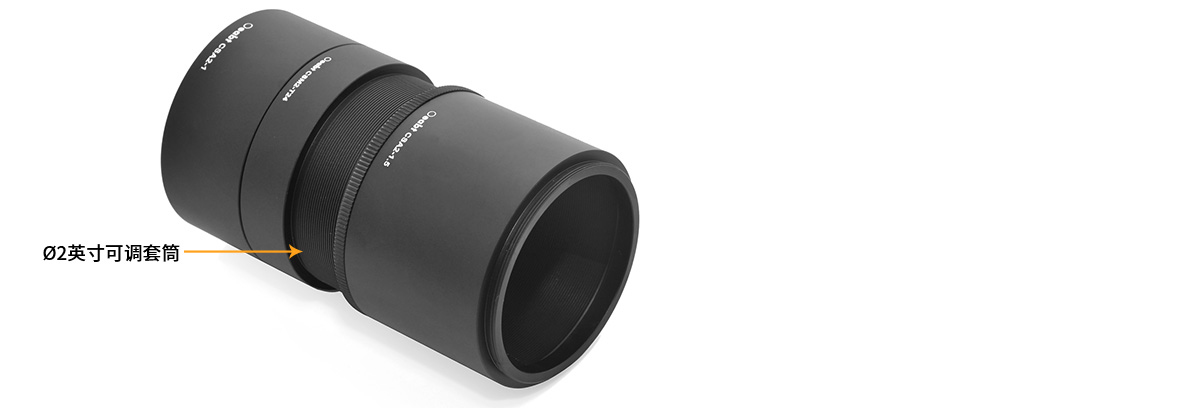

Сборка:

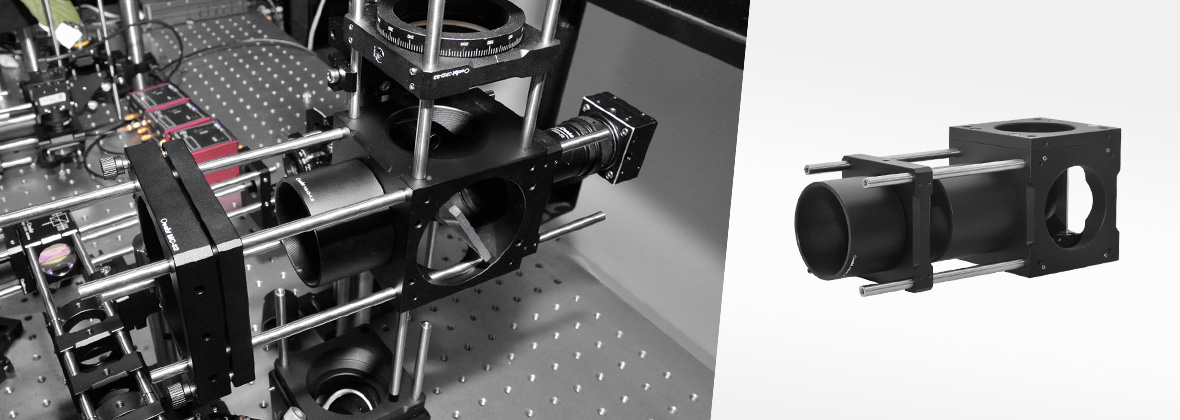

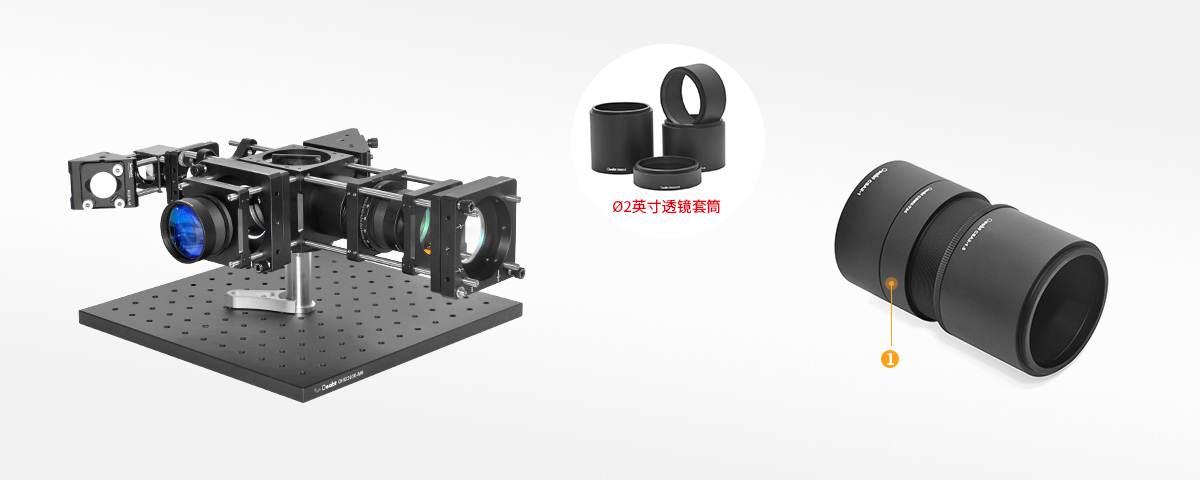

Пример применения:

Модель CSA2-0.5

Стандарт: Ø55.9*12.7 мм

Описание продукта: выступающая резьба длиной 3 мм совместима с оптическими компонентами диаметром 50,8 мм.

Модель CSA2-1

Стандарт: Ø55.9*25.4 мм

Описание продукта: выступающая резьба длиной 3 мм совместима с оптическими компонентами диаметром 50,8 мм.

Модель CSA2-1.5

Стандарт: Ø55.9*38,1 мм

Описание продукта: выступающая резьба длиной 3 мм совместима с оптическими компонентами диаметром 50,8 мм.

Модель CSA2-2

Стандарт: Ø55.9*50,8 мм

Описание продукта: выступающая резьба длиной 3 мм совместима с оптическими компонентами диаметром 50,8 мм.

Модель CSA2-4

Стандарт: наружная резьба SM2 (2,035”-40)

Описание продукта: стандартные принадлежности SM2
