• Резьбовое отверстие SM2 (2,035 " -40) для установки оптических компонентов диаметром 2 дюйма (Ø50,8 мм)；
• В отличие от многослойных линзовых гильз серии CSA2, оптическими компонентами можно управлять с обоих концов.；

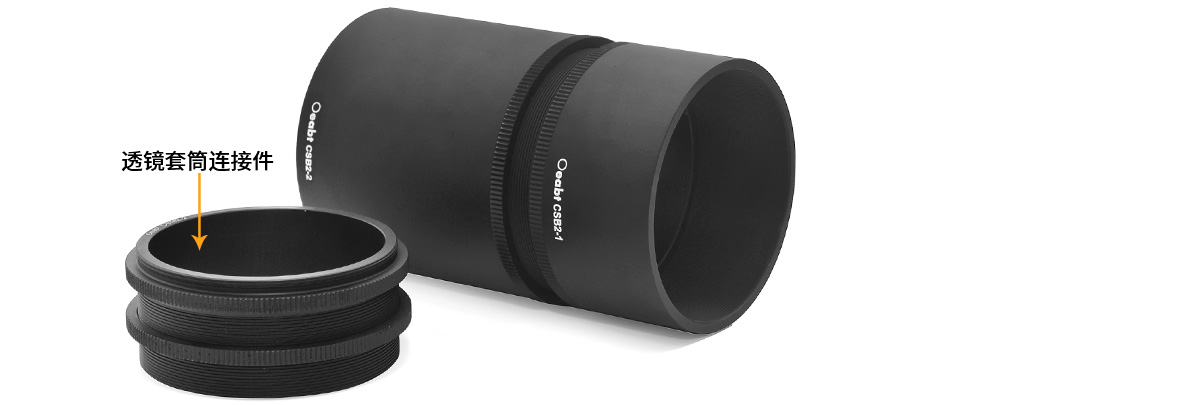

• Используйте соединители для линзовых втулок для укладки нескольких линзовых втулок；
• Соединение двух компонентов с наружной резьбой SM2；
• Прямая совместимость с нашей системой сборки каркасов диаметром 60 мм；
• Может использоваться в качестве затеняющего элемента втулки объектива для защиты оптического тракта и создания непрозрачного решения.；

Эти многослойные втулки для линз диаметром 2 дюйма позволяют быстро и легко создавать компактные оптические компоненты. Один конец втулки объектива с внутренней резьбой не имеет выступа, поэтому оптическими элементами, установленными внутри, можно управлять с обоих концов. Если вы хотите соединить эти втулки для линз вплотную, используйте соединитель втулки для линз, который может напрямую соединяться со всеми резьбовыми компонентами SM2 (2,035 "-40), что позволяет гибко создавать сложные оптико-механические компоненты.

Техническое описание:

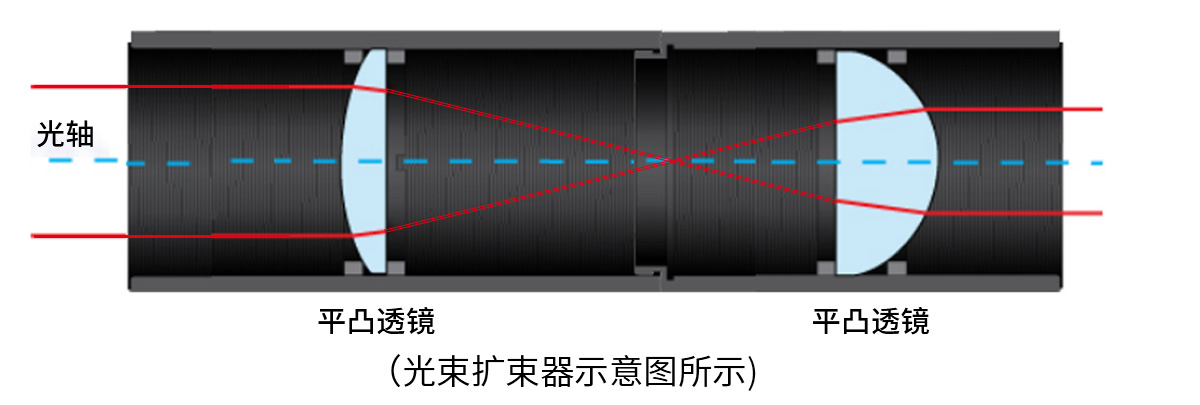

Гильза объектива очень подходит для изготовления компактных оптических компонентов. Гильза объектива диаметром 2 дюйма используется для установки одного или нескольких оптических компонентов (как показано на принципиальной схеме расширителя луча).Оптические компоненты отделяются и фиксируются стопорными кольцами, которые расположены на нужной глубине в корпусе объектива (в комплект входят 2 стопорных кольца, если вам нужно больше стопорных колец, вам необходимо приобрести дополнительные стопорные кольца отдельно).

Эти многослойные гильзы для линз диаметром 2 дюйма позволяют быстро и легко создавать компактные оптические компоненты. Один конец втулки объектива с внутренней резьбой не имеет выступа, поэтому оптическими элементами, установленными внутри, можно управлять с обоих концов. Если вы хотите соединить эти втулки объектива встык, используйте соединитель втулки объектива для непосредственного подключения всех компонентов с резьбой SM2 (2,035"-40), что позволяет гибко создавать сложные оптико-механические компоненты.

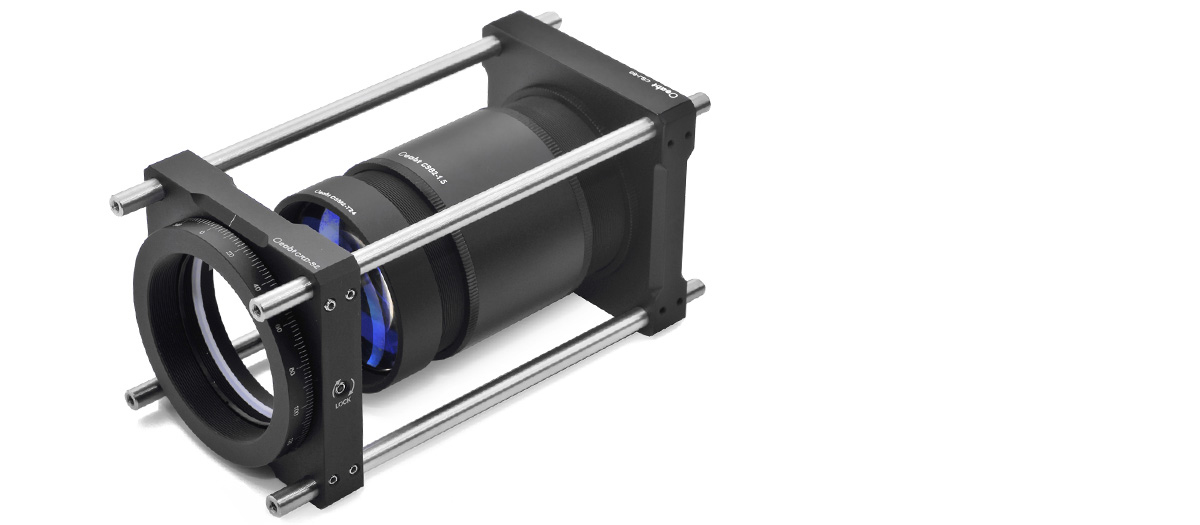

Совместим с нашей системой сборки каркаса диаметром 60 мм; в системе каркаса он может использоваться в качестве затеняющего элемента для объектива, чтобы экранировать оптический путь и обеспечить непрозрачные решения.；

Доступны различные спецификации；

Сборка:

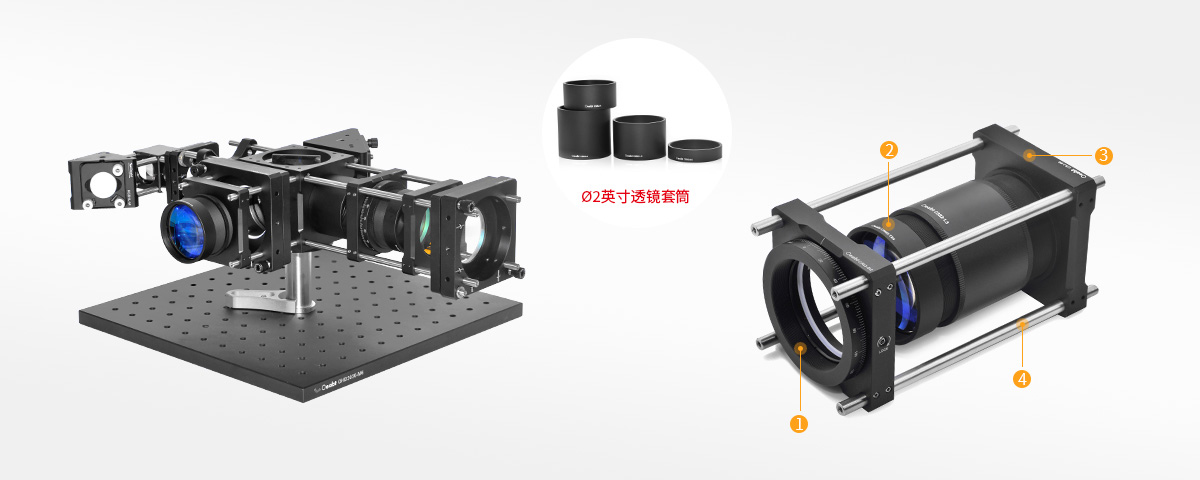

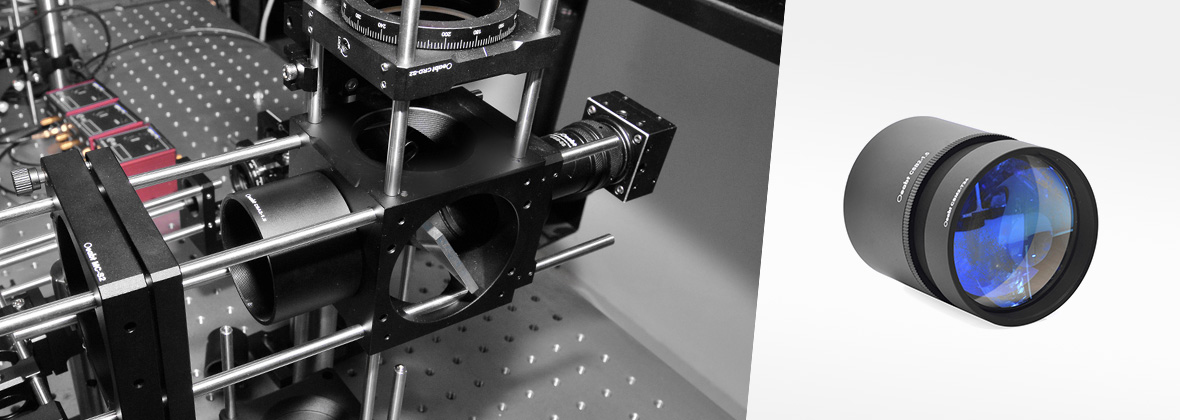

Пример применения:

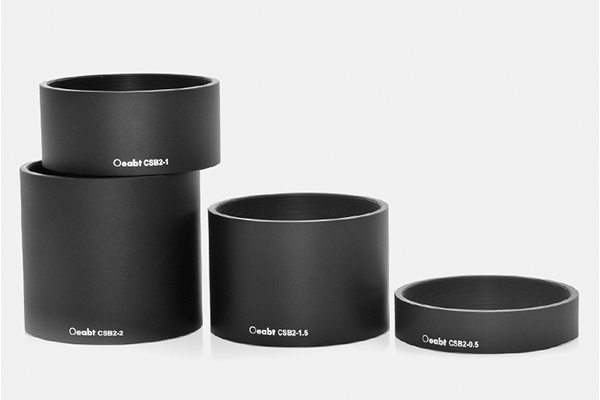

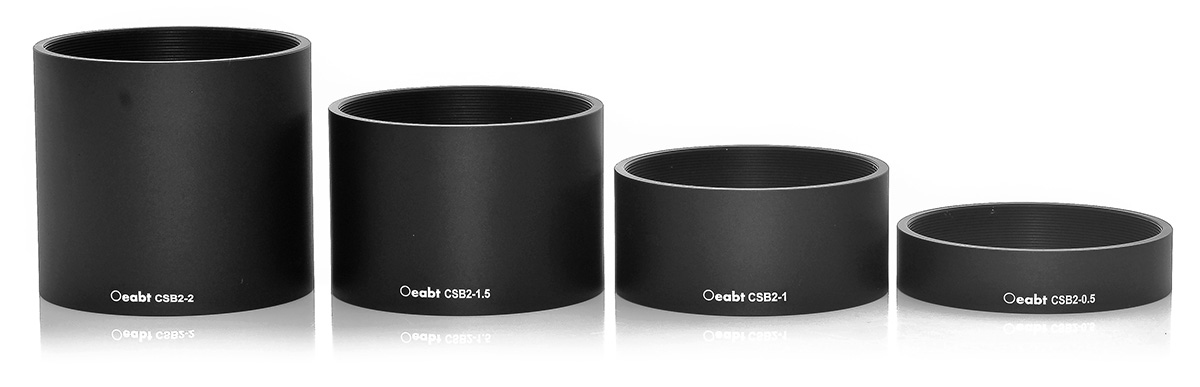

Модель CSB2-0.5

Стандарт: Ø55.9*12.7 мм

Описание продукта: отсутствие выступающей резьбы, совместимость с оптическими компонентами Ø50,8 мм

Модель CSB2-1

Стандарт: Ø55.9*25.4 мм

Описание продукта: отсутствие выступающей резьбы, совместимость с оптическими компонентами Ø50,8 мм

Модель CSB2-1.5

Стандарт: Ø55.9*38,1 мм

Описание продукта: отсутствие выступающей резьбы, совместимость с оптическими компонентами Ø50,8 мм

Модель CSB2-2

Стандарт: Ø55.9*50,8 мм

Описание продукта: отсутствие выступающей резьбы, совместимость с оптическими компонентами Ø50,8 мм
