- Отрегулируйте положение оптического элемента вдоль оптической оси в системе линзовых втулок SM2；
- Внутренняя резьба SM2 (2,035 "-40) и наружная резьба；

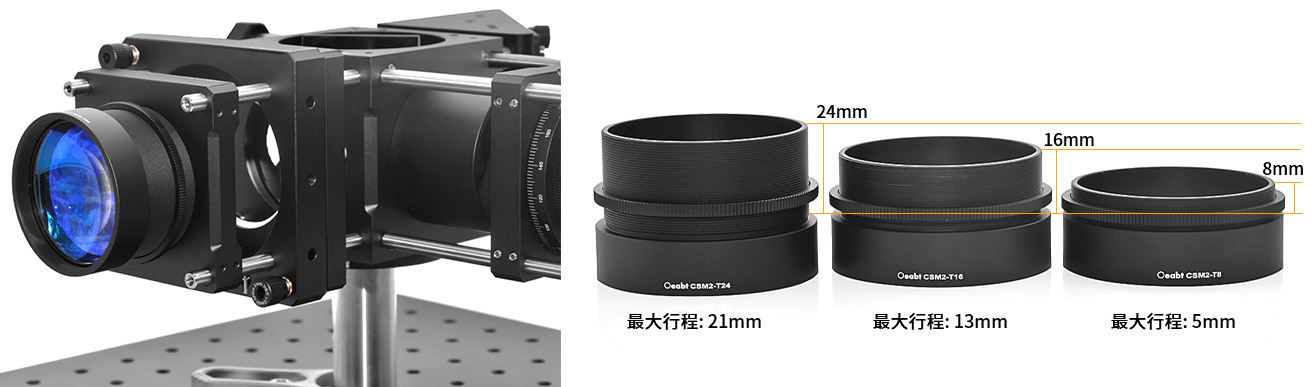

- Три диапазона регулировки: 5 мм, 13 мм и 21 мм；
- Длинная секция с наружной резьбой для регулируемого позиционирования установленных оптических компонентов；
- Максимальная толщина оптических компонентов, которые могут быть установлены, составляет 10 мм;

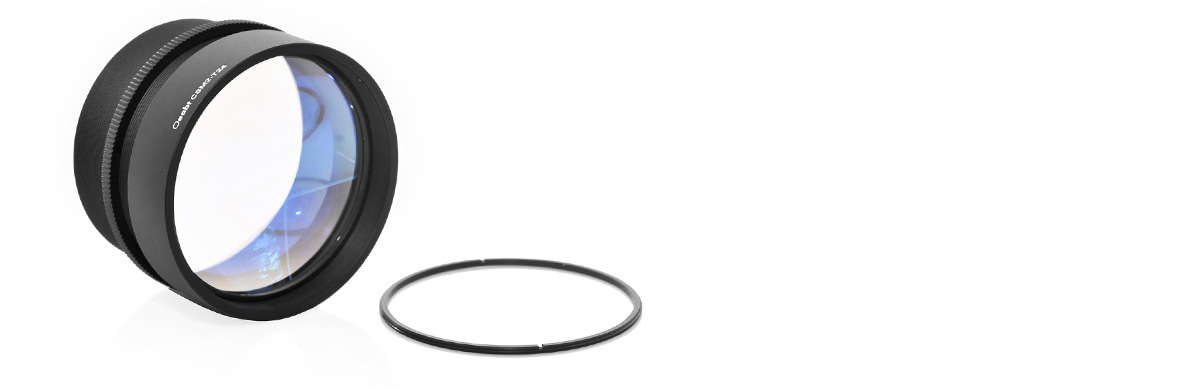

- Поставляется со стандартным стопорным кольцом площадью 1 см2；
Регулируемая линзовая втулка позволяет регулировать оптический элемент вдоль оптической оси в системе линзовых втулок. Наш рукав регулируемой длины предназначен для размещения оптического элемента диаметром 2 дюйма с максимальной толщиной 10 мм. Эти регулируемые втулки для линз с резьбой SM2 (2,035 " -40") имеют сверхдлинные секции с наружной резьбой, которые позволяют размещать оптические элементы диаметром 2 дюйма вдоль оптической оси системы втулок для линз.
|
Название продукта
|
Регулируемая втулка объектива Ø2 дюйма
|
|
диаметр
|
Ø55.9мм
|
|
Тип резьбы
|
СМ2 (2,035”-40)
|
|
материал
|
алюминиевый сплав 7075
|
|

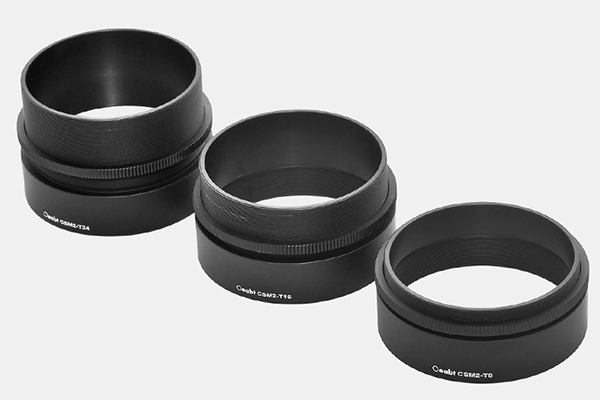

модель
|
параметр
|
|
CSM2-T8 |Высота: 21,5 мм; Максимальный ход: 5 мм; Вес: 23,2 г;
|
|
CSM2-T16/Высота: 29,5 мм; Максимальный ход: 13 мм; Вес: 27,8 г;
|
|
CSM2-T24/Высота: 37,5 мм; Максимальный ход: 21 мм; Вес: 32,6 г;
|
Техническое описание:
Регулируемая втулка объектива позволяет регулировать оптический элемент вдоль оптической оси в системе втулок объектива. Наша втулка регулируемой длины предназначена для размещения оптического элемента диаметром 2 дюйма с максимальной толщиной 10 мм. Для работы оптический элемент монтируется на участке внутренней резьбы с помощью входящего в комплект стопорного кольца SM2.Затем вкрутите регулируемую втулку в совместимую втулку с резьбой SM2 или крепление объектива до тех пор, пока оптический элемент не достигнет желаемого положения, и используйте прилагаемое стопорное кольцо для фиксации положения втулки.(Поставляется с 1 стопорным кольцом, если вам нужно больше стопорных колец, вам необходимо приобрести дополнительные стопорные кольца отдельно).
Эти регулируемые втулки для линз с резьбой SM2 (2,035"-40") имеют сверхдлинные участки внешней резьбы, которые позволяют размещать оптические элементы диаметром 2 дюйма вдоль оптической оси системы втулок для линз. Втулки различных спецификаций могут обеспечивать различные ходы для вращающихся оптических компонентов.
Его можно установить между двумя неподвижными линзовыми втулками. Эти регулируемые втулки для линз очень подходят для точной настройки первой и последней линз в системе втулок для линз. Хотя втулка объектива может быть подсоединена к переднему концу регулируемой втулки объектива, эта операция может быть выполнена только после фиксации положения оптического элемента, поскольку при изменении положения оптического элемента необходимо свободно поворачивать и перемещать длину регулируемой втулки объектива.

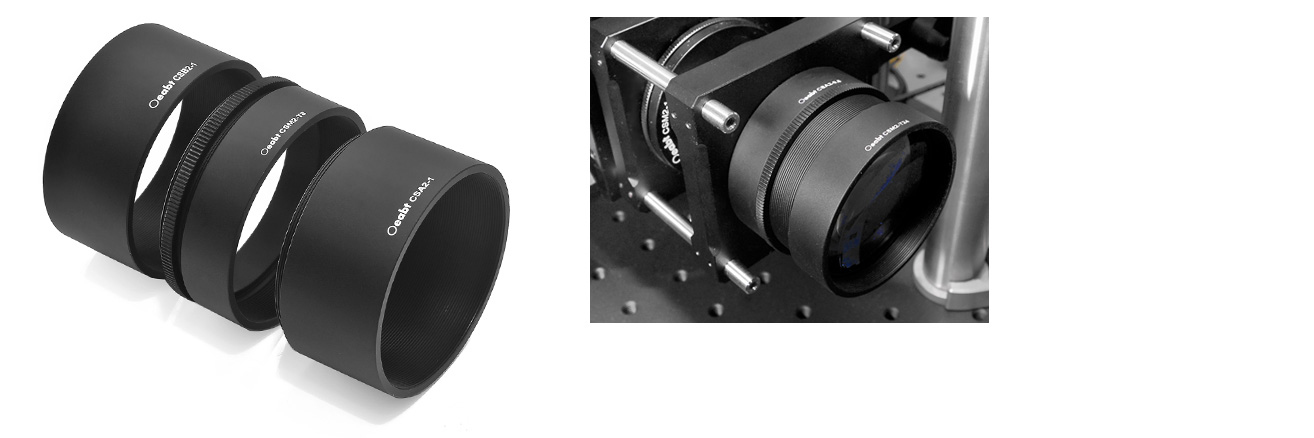

Сборка:

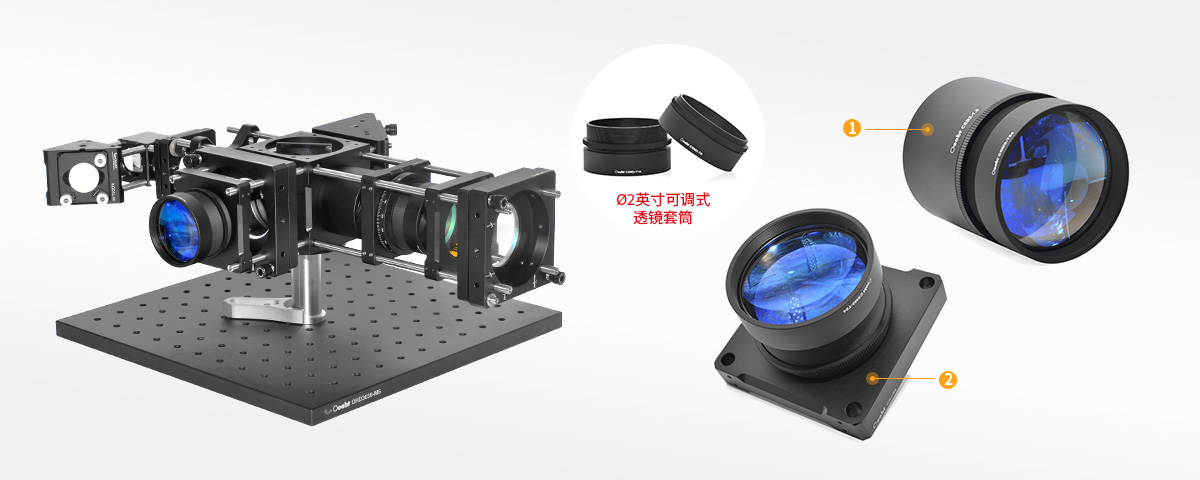

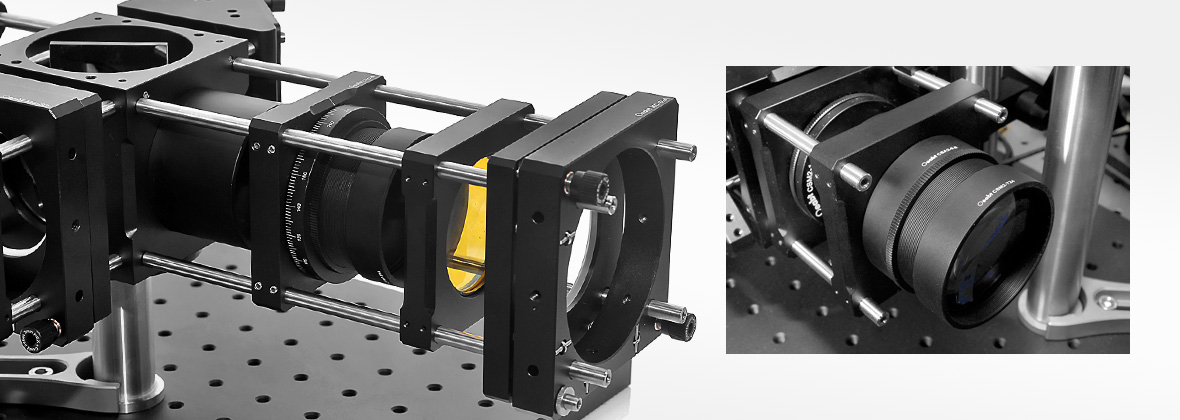

Пример применения:
Модель CSM2-T8
Стандарт: Ø55.9*21,5 мм
Описание продукта: максимальный регулируемый ход: 5 мм
Модель CSM2-T16
Стандарт: Ø55.9*29,5 мм
Описание продукта: максимальный регулируемый ход: 13 мм
Модель CSM2-T24
Стандарт: Ø55.9*37,5 мм
Описание продукта: максимальный регулируемый ход: 21 мм
