- Удобные и простые в эксплуатации оптические компоненты, могут эксплуатироваться без демонтажа；
- Пылезащитную выдвижную крышку можно поворачивать на 360 °, чтобы открыть или закрыть, что способствует защите оптических компонентов；
- Совместимость с 60-мм клеточной системой; ламинированная конструкция позволяет создавать многокомпонентную оптическую систему；
Линзовая втулка очень подходит для компактных оптических систем с затеняющими оптическими трктами.Корпус серии CSA2-V имеет два отверстия, с помощью которых можно легко и быстро создавать сложные оптические узлы, а оптические компоненты можно регулировать без демонтажа.
|
Общие параметры
|
|
диаметр
|
Ø59.7 мм
|
|
Тип резьбы
|
Внутренняя и наружная резьба SM2 (2,035” -40)
|
|
материал
|
алюминиевый сплав 7075
|
|
модель
|
параметр
|
|

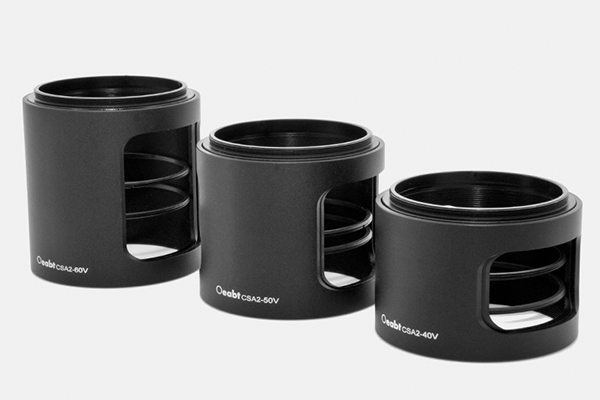

CSA2-40V/Спецификация: Ø59.7*43.8 мм; Высота трубки: 40 мм; Вес: 60.1г;
|
|
CSA2-50V/Спецификация: Ø59.7*53.8 мм; Высота трубки: 50 мм; Вес: 69.0г;
|
|
CSA2-60V/Спецификация: Ø59.7*63.8 мм; Высота трубки: 60 мм; Вес: 79.8 г;
|
Техническое описание:

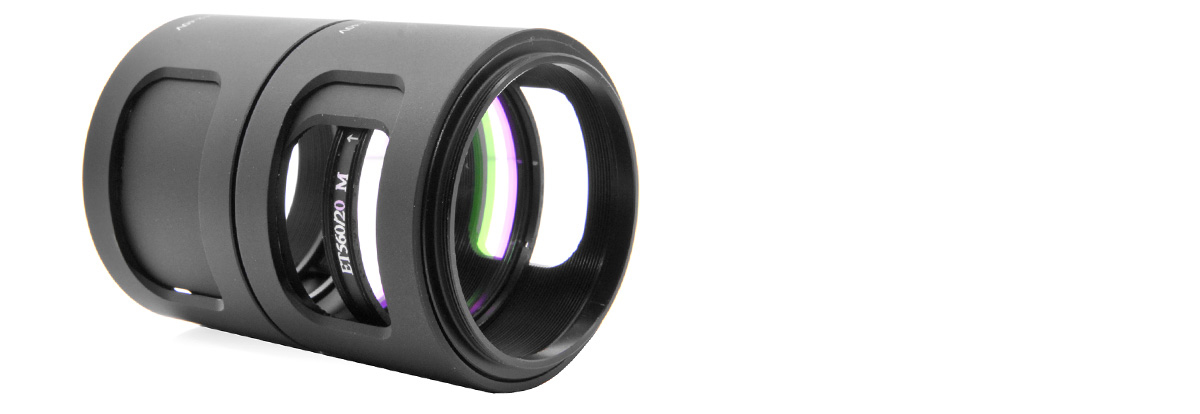

Гильза объектива очень подходит для создания компактной оптической системы с затеняющим оптическим трактом. Корпус серии CSA2-V имеет два отверстия, которые позволяют легко и быстро собирать сложные оптические узлы и регулировать оптические компоненты без разборки. Используйте входящие в комплект 2 стопорных кольца CSK4, чтобы установить оптический элемент на глубину, требуемую для втулки объектива, а затем зафиксируйте его вторым стопорным кольцом.
Корпус объектива содержит выдвижную крышку, которая может поворачиваться на 360°, а пылезащитную крышку можно открывать или закрывать, поворачивая в любом направлении. Это может предотвратить попадание в систему рассеянного света, а также пыли и загрязнений окружающей среды.

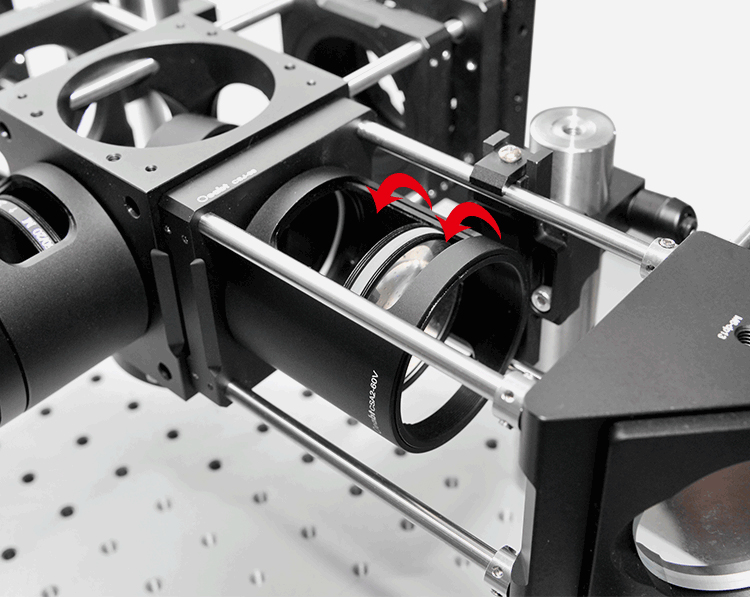

Втулка объектива позволяет вручную регулировать оптические компоненты через боковое отверстие, и ею можно управлять без разборки. Нет необходимости использовать гаечный ключ с защелкивающимся кольцом, вы можете легко управлять оптическими компонентами.

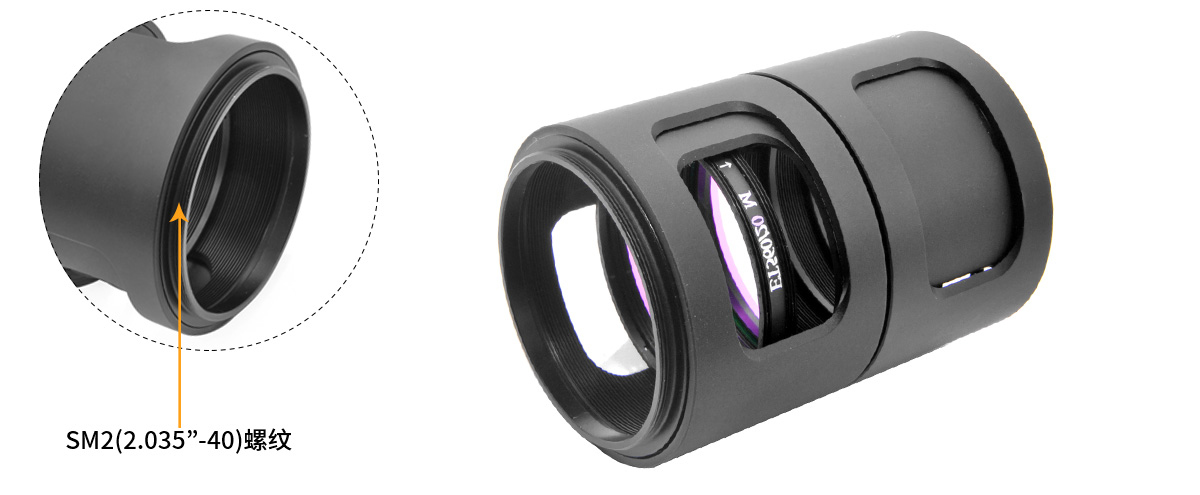

На одном конце втулки имеется внешняя резьба диаметром 3,8 мм, которая может быть непосредственно соединена путем укладки между втулками. И непосредственно соединенный с резьбовым узлом SM2 (1,035”-40), он обеспечивает гибкость при сборке сложного оптического оборудования.
Сборка:

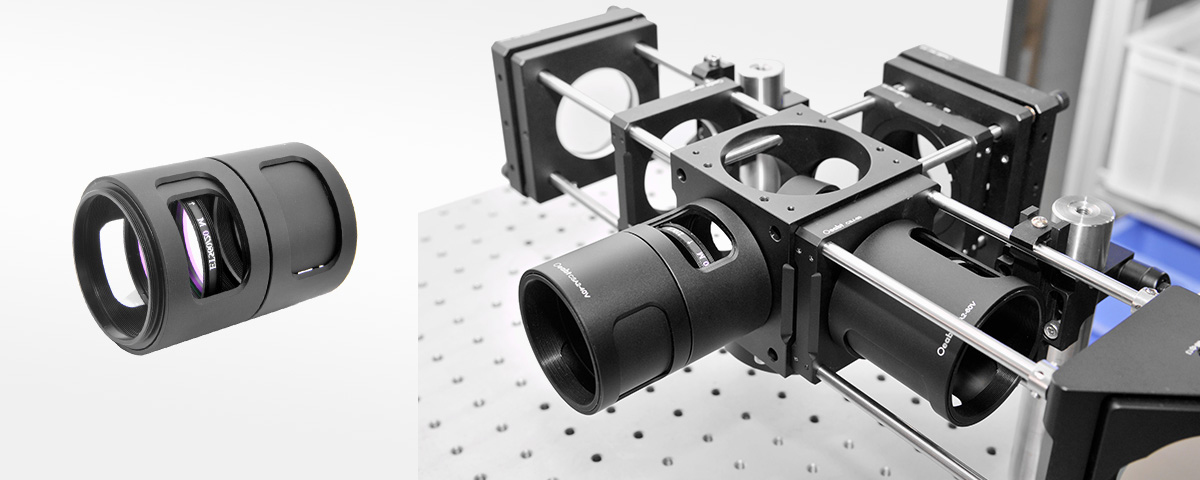

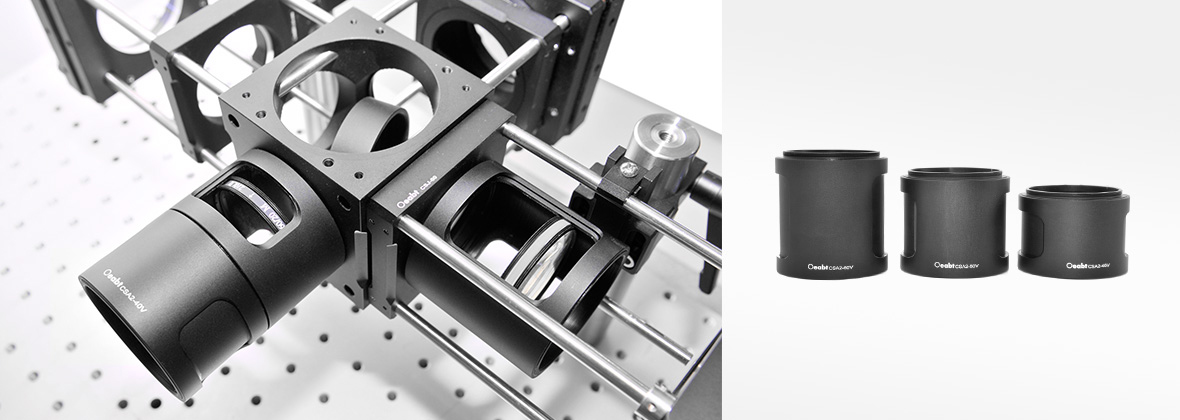

Пример применения:
Модель CSA2-40V
Стандарт: Ø59.7*43.8 мм
Описание продукта: раздвижная крышка, которую можно поворачивать на 360°
Модель CSA2-50V
Стандарт: Ø59.7*53.8 мм
Описание продукта: раздвижная крышка, которую можно поворачивать на 360°
Модель CSA2-60V
Стандарт: Ø59.7*63.8 мм
Описание продукта: раздвижная крышка, которую можно поворачивать на 360°
