• Точное позиционирование оптических компонентов в системе линзовых втулок SM1, совместимое с резьбовыми компонентами SM1；
• Могут быть установлены оптические компоненты толщиной от 1 дюйма до 8 мм；
• Доступны различные спецификации и несколько вариантов регулировки хода；
• Поставляется с 1 стандартным стопорным кольцом CSK3；

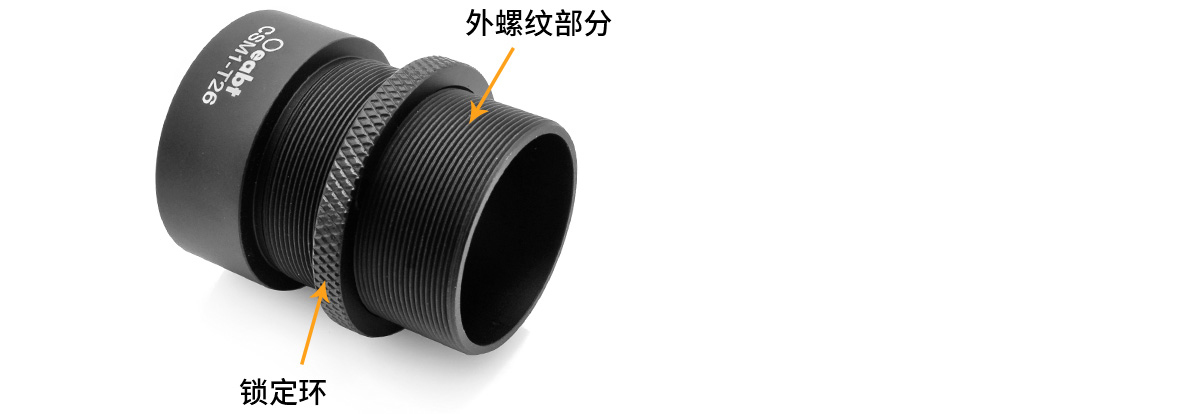

Регулируемая линзовая втулка позволяет регулировать положение оптического элемента в системе линзовых втулок. Эти регулируемые втулки для линз с резьбой SM1 (1,035” -40") имеют удлиненную внешнюю резьбовую часть, которая позволяет точно размещать оптические элементы размером 1 дюйм вдоль оптической оси системы втулок для линз.

Техническое описание:

Регулируемая оправа объектива позволяет регулировать положение оптического элемента в системе оправы объектива. Эти регулируемые втулки для линз с резьбой SM1 (1,035”-40") имеют удлиненную внешнюю резьбовую часть, которая позволяет точно расположить оптические элементы диаметром 1 дюйм вдоль оптической оси системы втулок для линз.

Эти регулируемые втулки для линз идеально подходят для точной регулировки первой и последней линз в системе втулок для линз. Хотя втулка объектива может быть установлена перед регулируемой втулкой объектива, ее следует устанавливать после фиксации положения. Потому что при изменении положения втулка объектива также должна вращаться и свободно перемещаться.

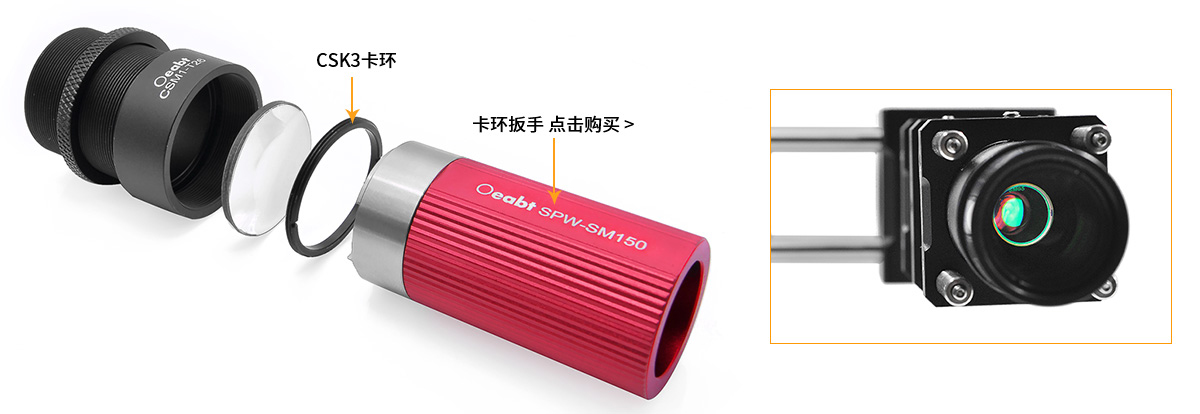

Во время работы оптический элемент сначала устанавливается во внутреннюю резьбовую часть с помощью входящего в комплект стопорного кольца CSK3.Затем вкрутите регулируемую втулку объектива в совместимую втулку объектива с резьбой SM1 или крепление-ловушку до тех пор, пока оптический элемент не окажется в нужном положении. Используйте прилагаемое стопорное кольцо, чтобы зафиксировать положение втулки объектива. Для применений, где стопорное кольцо находится вне досягаемости руки, можно использовать гаечный ключ с защелкивающимся кольцом. Принципиальная схема установки оптических компонентов: * По этой ссылке поставляется стандартное стопорное кольцо CSK3. Если вам нужно дополнительное стопорное кольцо, вам необходимо приобрести его отдельно.

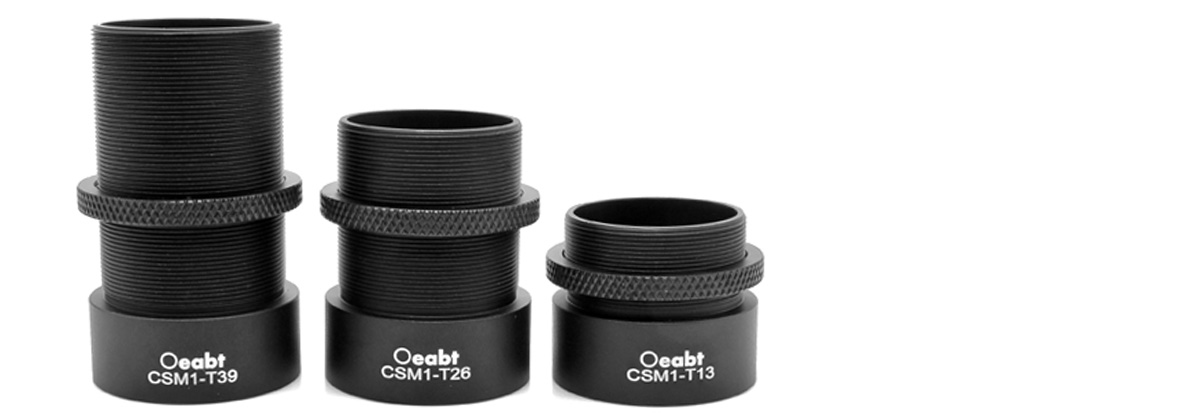

Доступно множество спецификаций; максимальный диапазон хода: 8,5 мм ~ 34,5 мм опционально；Недавно модернизированное стопорное кольцо регулируемой втулки изготовлено по технологии тиснения, которое имеет текстуру и при использовании становится более прочным и износостойким. Новая серия CSM1-T позволяет устанавливать оптические компоненты диаметром 1 дюйм толщиной до 8 мм.

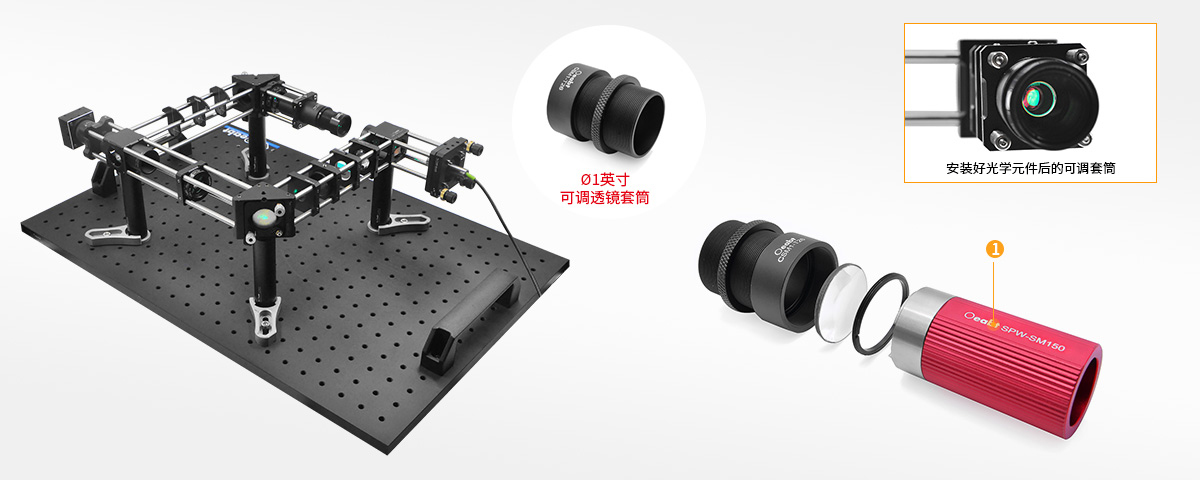

Сборка:

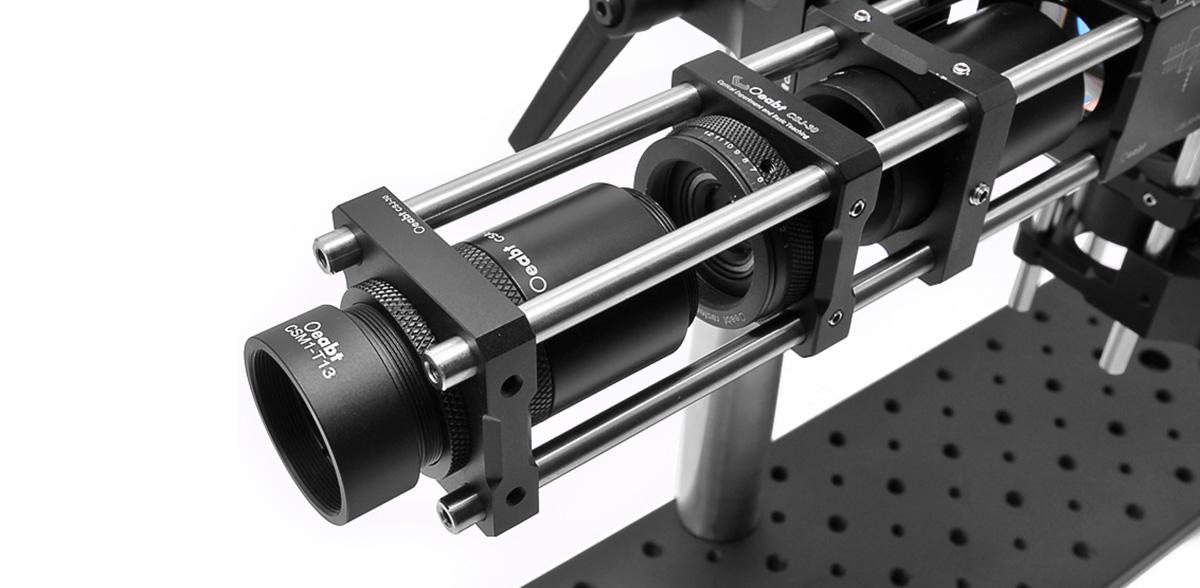

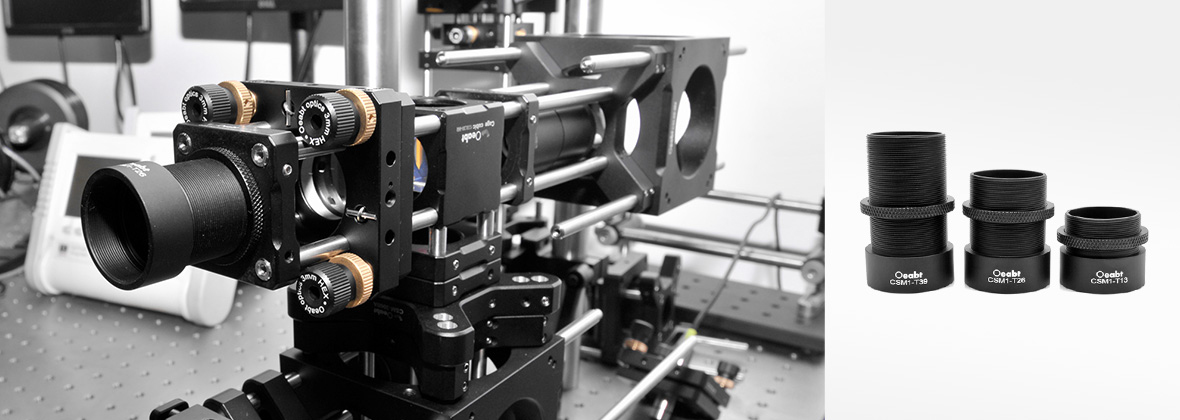

Пример применения:

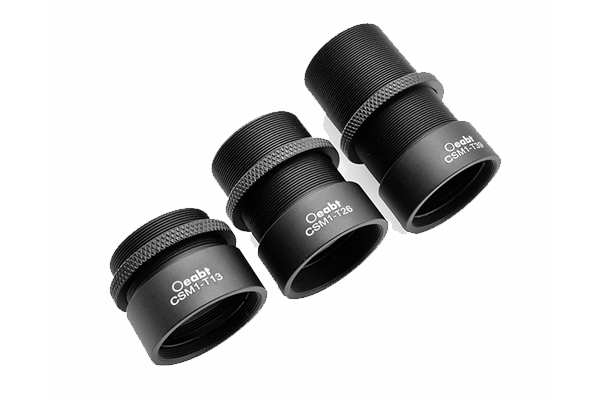

Модель CSM1-T13

Стандарт: 30,0*24,6 мм

Описание продукта: глубина резьбы: внутренняя резьба 10,7 мм, внешняя резьба 12,5 мм;
максимальный регулируемый ход: 9,0 мм
Установочный объектив: совместим с оптическими компонентами диаметром от 1 дюйма до 8 мм

Модель CSM1-T26

Стандарт: 30,0*37,3 мм

Описание продукта: глубина резьбы: внутренняя резьба 10,7 мм, внешняя резьба 25,4 мм;
максимальный регулируемый ход: 21,9 мм
Установочный объектив: совместим с оптическими компонентами диаметром от 1 дюйма до 8 мм

Модель CSM1-T39

Стандарт: 30,0*50,0 мм

Описание продукта: глубина резьбы: внутренняя резьба 10,7 мм, внешняя резьба 38,0 мм; максимальный регулируемый ход: 34,5 мм
Установочный объектив: совместим с оптическими компонентами диаметром от 1 дюйма до 8 мм
