- Реализовать защиту от утечки света между разделительной пластины в системе с разделительной решеткой диаметром 30 мм;
- Поступательное растяжение может осуществляться в пределах определенной длины, без каких-либо ограничений, образуя замкнутый оптический тракт；

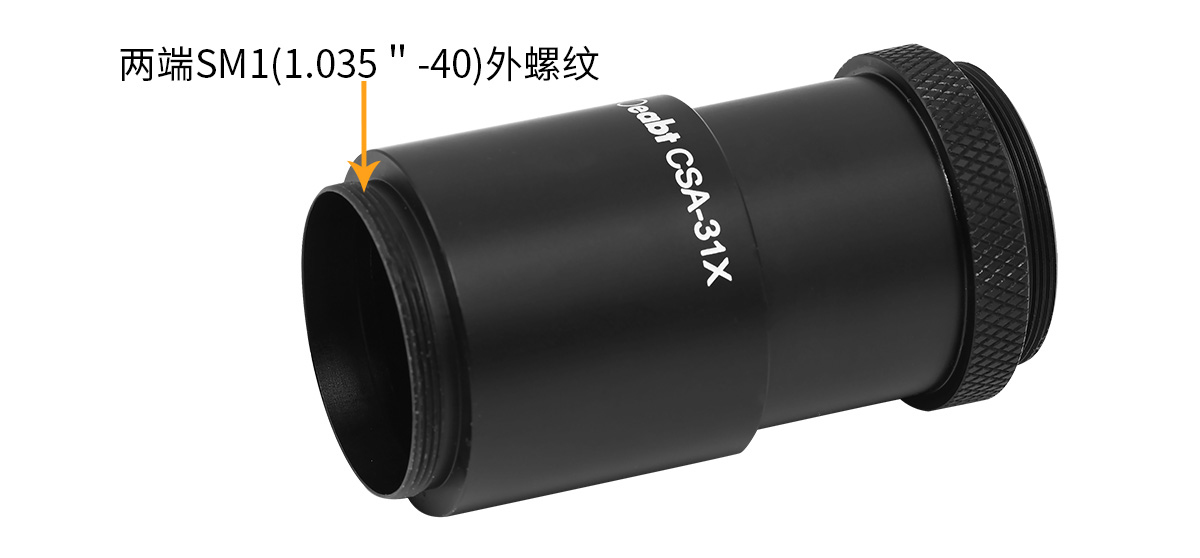

- Внешняя резьба SM1 (1.035 ”-40) на обоих концах；
- совместимый30-мм клеточная система；
- Обеспечивает герметичное затенение и жесткость конструкции；
Два конца имеют наружную резьбу SM1, которая подходит для ситуаций, когда длины между корпусом и обечайкой недостаточно для защиты от утечки света. Резьба SM1 на обоих концах. Он может осуществлять неограниченное вращение и растяжение одного фиксированного конца и другого конца с максимальной растягиваемой длиной 49 мм, минимальной общей длиной 14 мм и максимальной длиной 109 мм. В каркасной системе диаметром 30 мм на случай утечки света обеспечивается защита от утечки света между каркасной пластиной и каркасной пластиной или втулкой каркасной пластины. Его можно растягивать в пределах 50 мм без каких-либо ограничений, образуя замкнутый оптический тракт.
|
модель
|
CSA-14X
|
CSA-31X
|
CSA-60X
|
|
|
Тип резьбы
|
Ø30,0*14,0 мм
|
Ø30,0*31,0 мм
|
Ø30.0*60,0 мм
|
|
|
Диапазон растяжения
|
Внешняя резьба SM1 (1.035”-40)
|
|
Максимальный ход
|
14 ~23 мм
|
31~50 мм
|
60 ~109 мм
|
|
|
вес
|
9 мм
|
19 мм
|
49 мм
|
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Защитная втулка серии CSA-X подходит для ситуаций, когда расстояния между втулками линз недостаточно для полной защиты от утечки света. Оба конца имеют внешнюю резьбу SM1 (1,035”-40), которая может использоваться для соединения компонентов с внутренней резьбой SM1.Например, в 30-миллиметровой каркасной системе реализована защита от утечки света между каркасной пластиной и каркасной пластиной или между каркасной пластиной и втулкой.

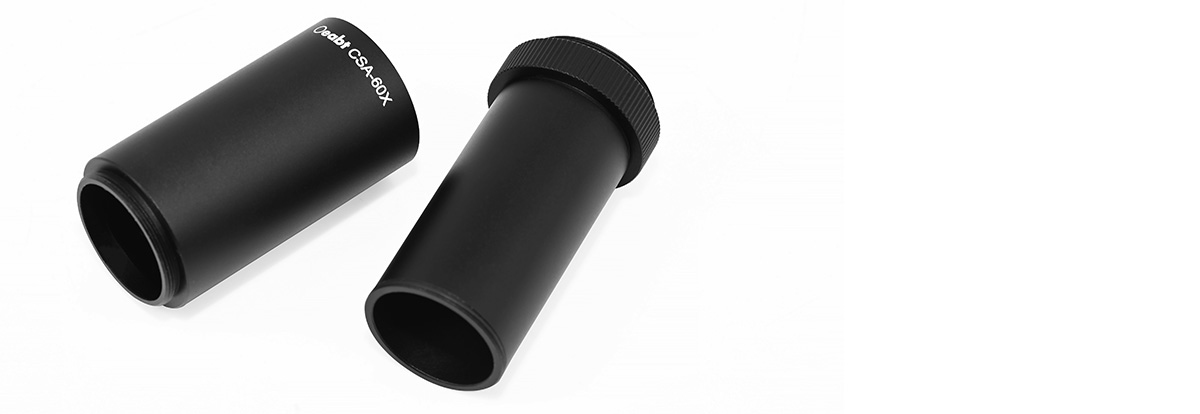

Комплект может быть разобран. На практике сначала один конец экранирующего узла может быть установлен на систему, а другой конец узла может быть растянут до определенного диапазона длин без каких-либо ограничений, образуя замкнутый оптический тракт.
Длина комплекта доступна в различных вариантах, и предусмотренный диапазон регулировки длины также различен.
принципиальная схема:

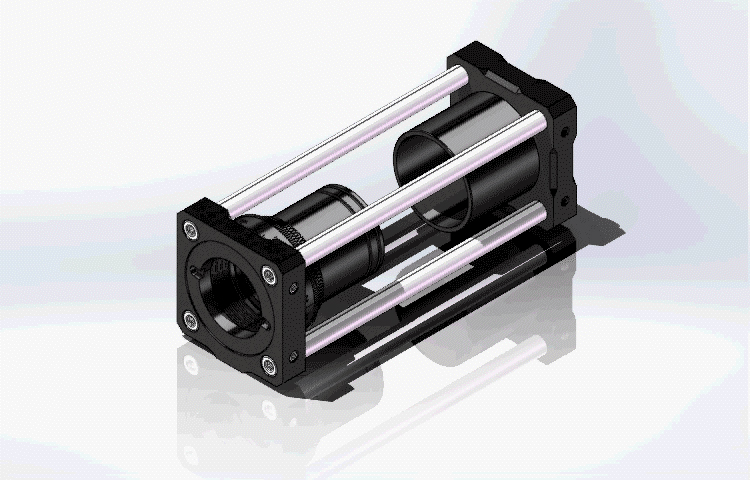

Сборка:

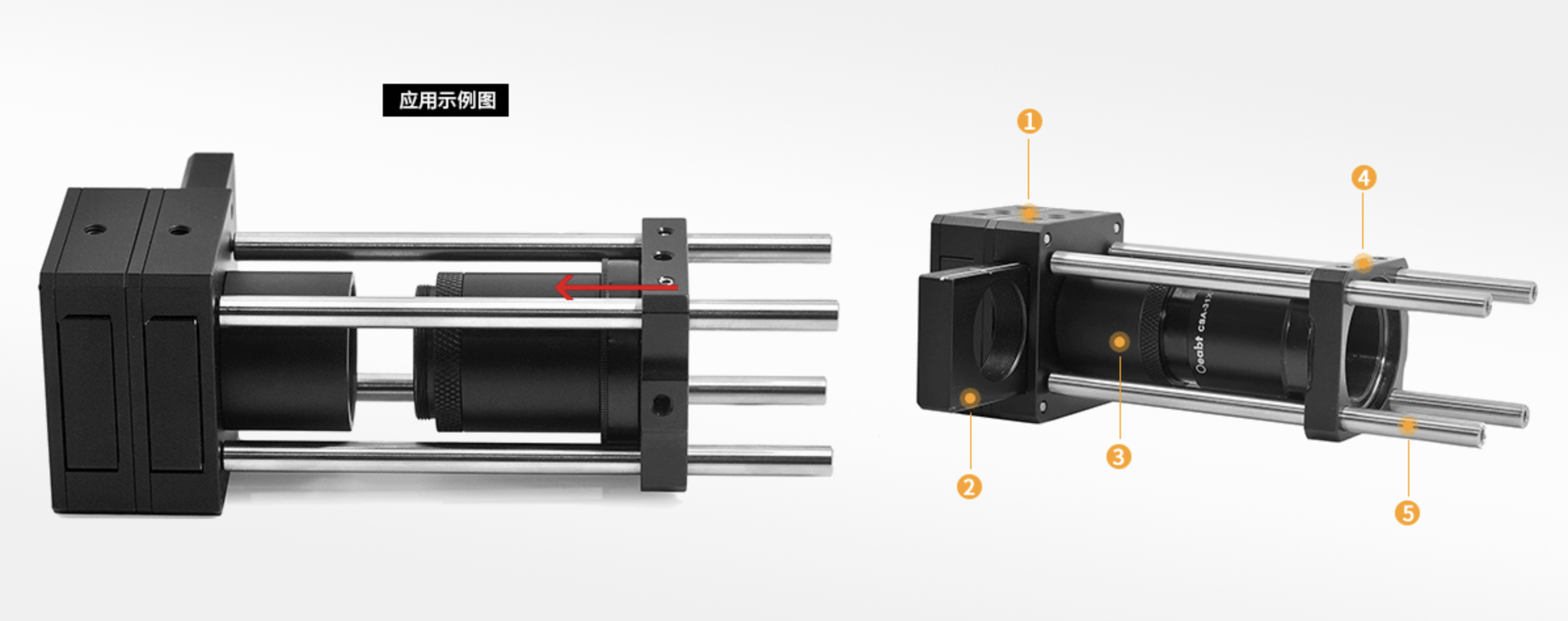

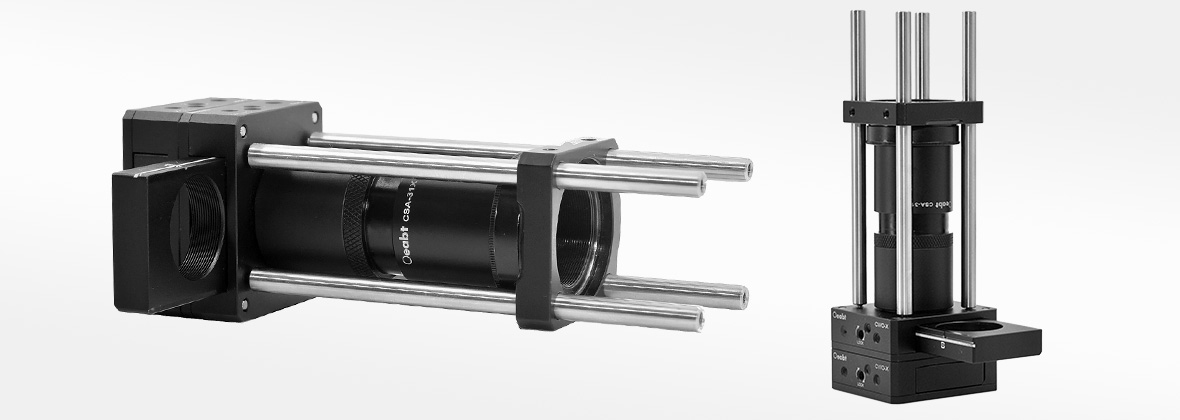

Пример применения:

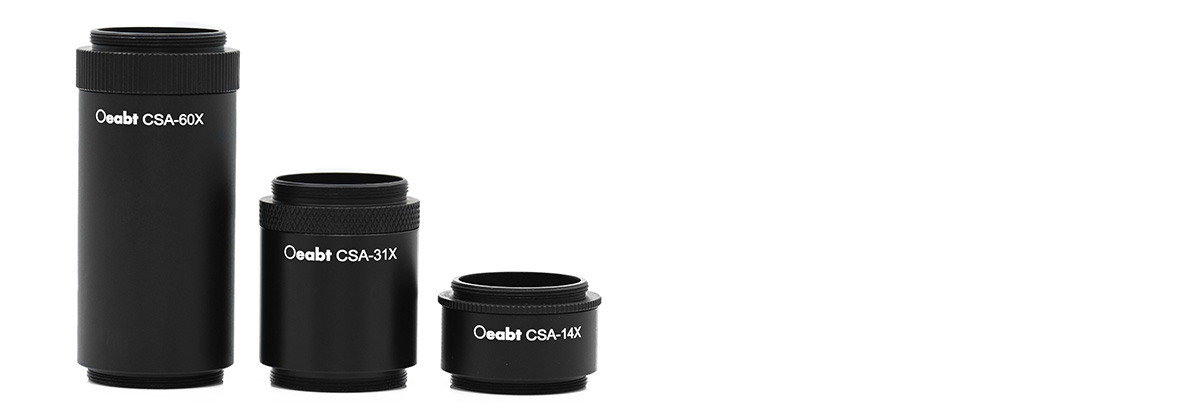

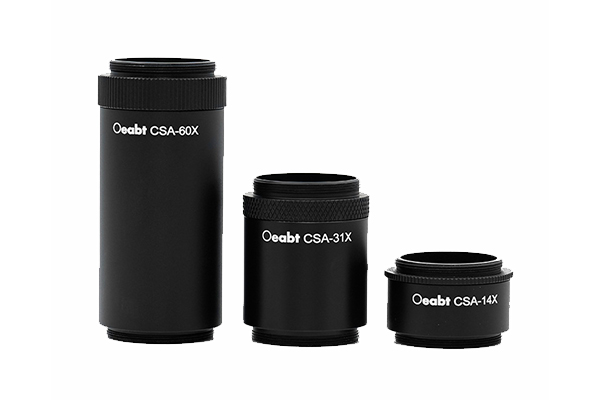

Модель CSA-14X
Стандарт: Ø30,0*14,0 мм
Описание продукта: максимальный ход 9 мм
Модель CSA-31X
Стандарт: 39,0 мм * 30,5 мм
Описание продукта: максимальный ход 19 мм
Модель CSA-60X
Стандарт: Ø30.0*60,0 мм
Описание продукта: максимальный ход 49 мм
