- Удобные и простые в эксплуатации оптические компоненты, могут эксплуатироваться без демонтажа；
- Пылезащитную выдвижную крышку можно поворачивать на 360 °, чтобы открыть или закрыть, что способствует защите оптических компонентов；
- Совместим с резьбовым узлом SM1 (1.035”-40)；
Корпус объектива очень подходит для создания компактных оптических систем с затеняющими оптическими трактами. Корпус серии CSA-V имеет два отверстия, с помощью которых можно легко и быстро создавать сложные оптические узлы и настраивать оптические компоненты без демонтажа, обеспечивая гибкость при сборке сложного оптического оборудования.
|

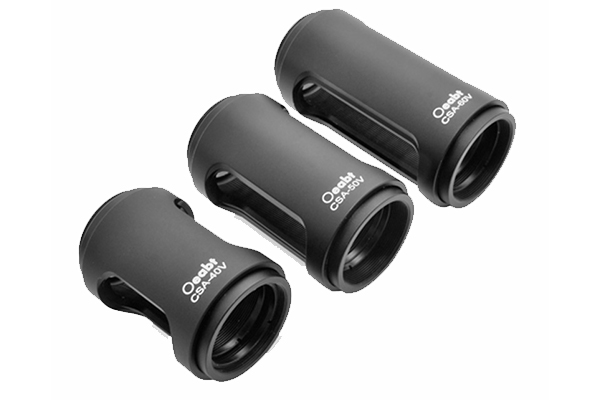

Визуальный кожух серии CSA-V Ø1 дюйм
|
|
модель
|
Информация о параметрах
|
|
CSA-40V /Спецификация: Ø34.3 * 50.1 мм; Тип резьбы: резьба SM1 (1.035”-40), глубина внутренней резьбы: 46.35 мм; вес: 33.9 г;
|
|
CSA-50V /Спецификация: Ø34.3 * 60.1 мм; Тип резьбы: резьба SM1 (1.035”-40), глубина внутренней резьбы: 56.35 мм; вес: 39.4г;
|
|
CSA-60V /Спецификация: Ø34.3 *70.1 мм; Тип резьбы: резьба SM1 (1.035”-40), глубина внутренней резьбы: 66.35 мм; вес: 44.5г;
|
Техническое описание:
Гильза объектива очень подходит для создания компактной оптической системы с затеняющим оптическим трактом. Корпус серии CSA-V имеет два отверстия, которые позволяют легко и быстро собирать сложные оптические узлы и регулировать оптические компоненты без разборки. С помощью прилагаемых двух стопорных колец CSK3 установите оптический элемент на глубину, требуемую для втулки объектива, а затем закрепите его вторым стопорным кольцом.

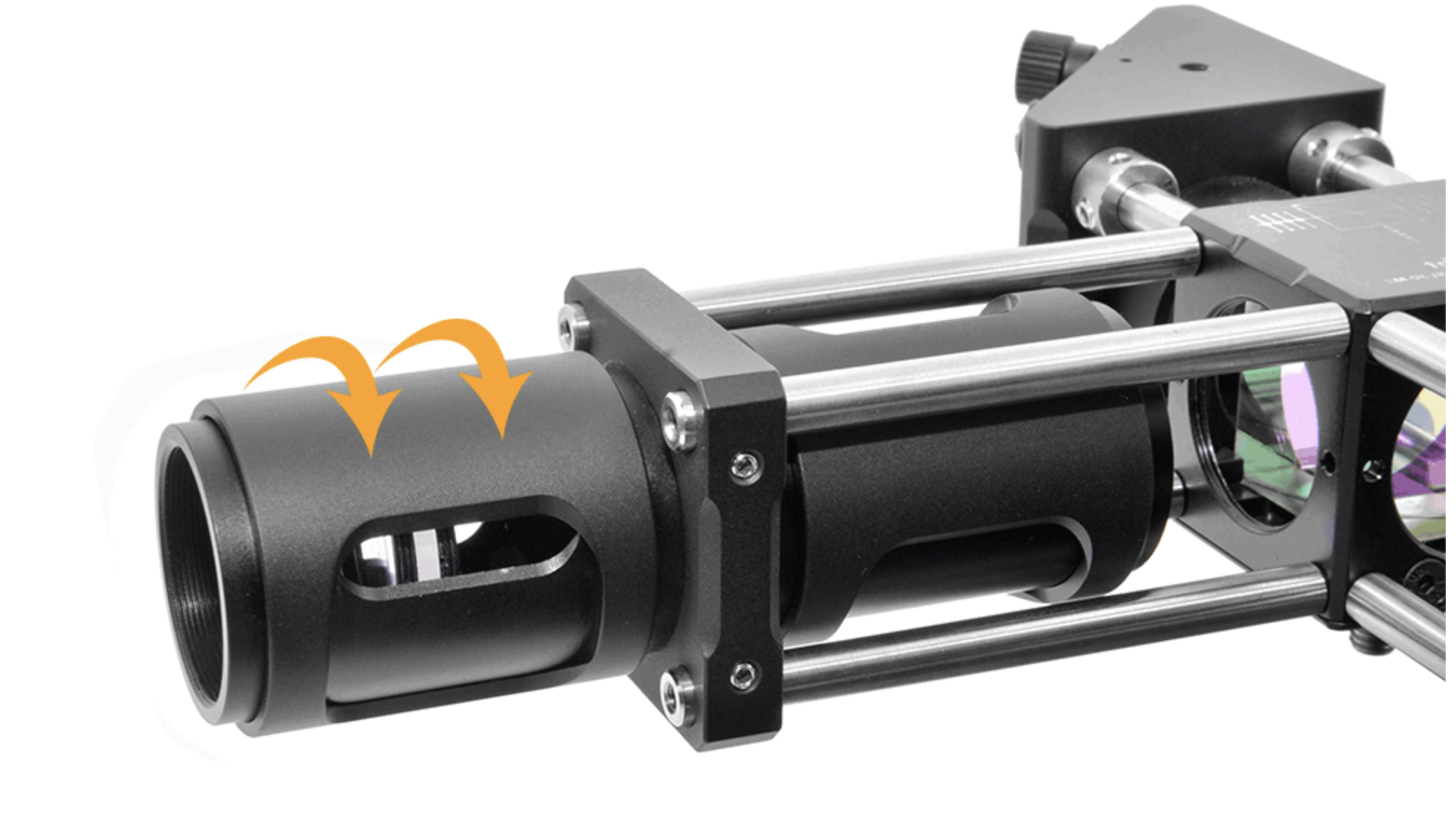

Корпус объектива содержит выдвижную крышку, которая может поворачиваться на 360°. Она установлена на корпусе объектива с прорезями для предотвращения попадания в систему рассеянного света, а также пыли и загрязнений. Оптические компоненты можно регулировать вручную через боковое отверстие без использования гаечного ключа с защелкивающимся кольцом.

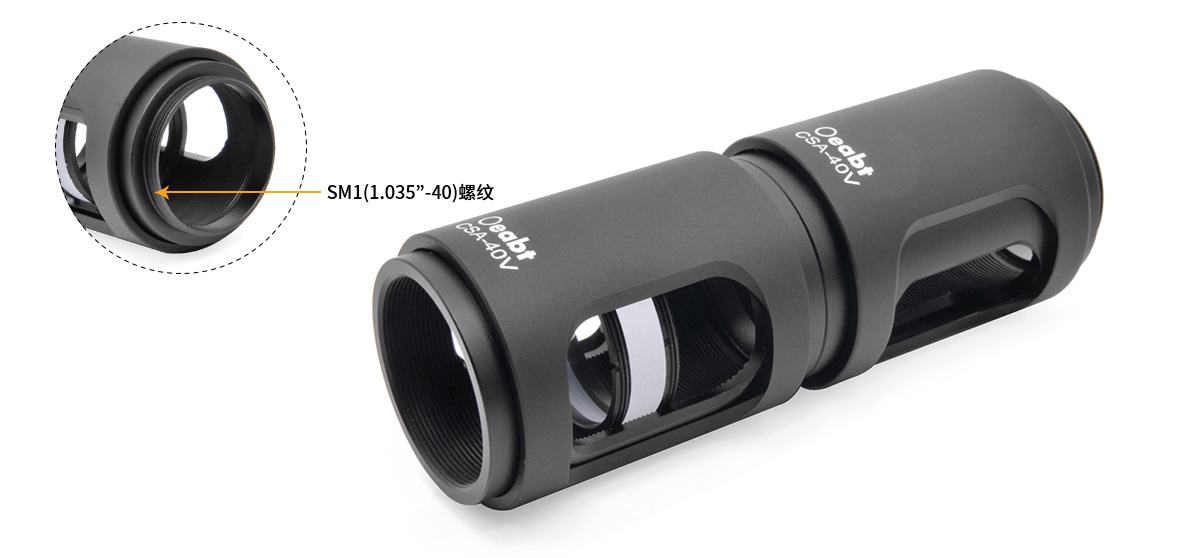

На одном конце втулки имеется внешняя резьба диаметром 3 мм, которая может быть непосредственно соединена путем укладки между втулками. И непосредственно соединенный с резьбовым узлом SM1 (1,035”-40), он обеспечивает гибкость при сборке сложного оптического оборудования.
Сборка:

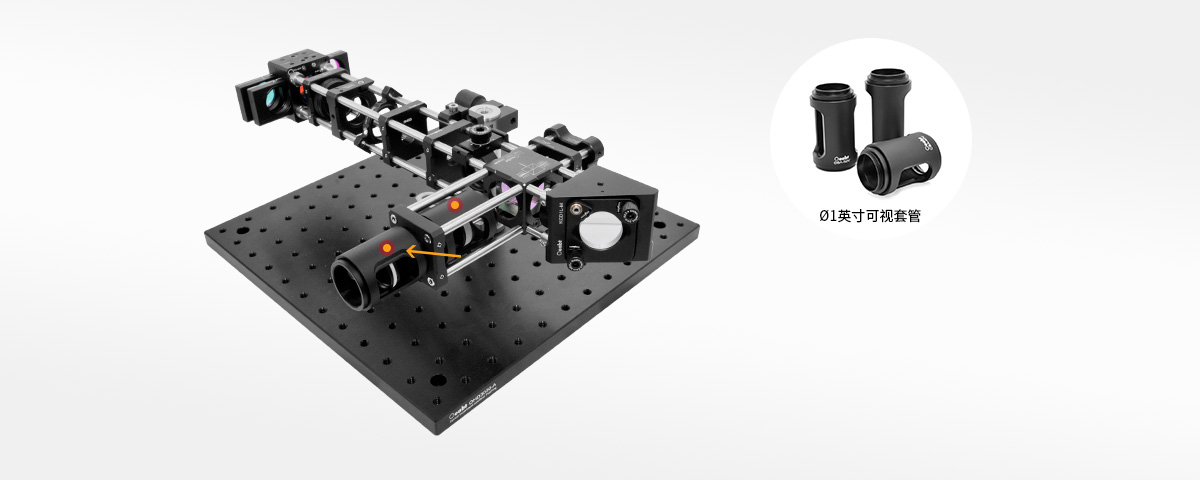

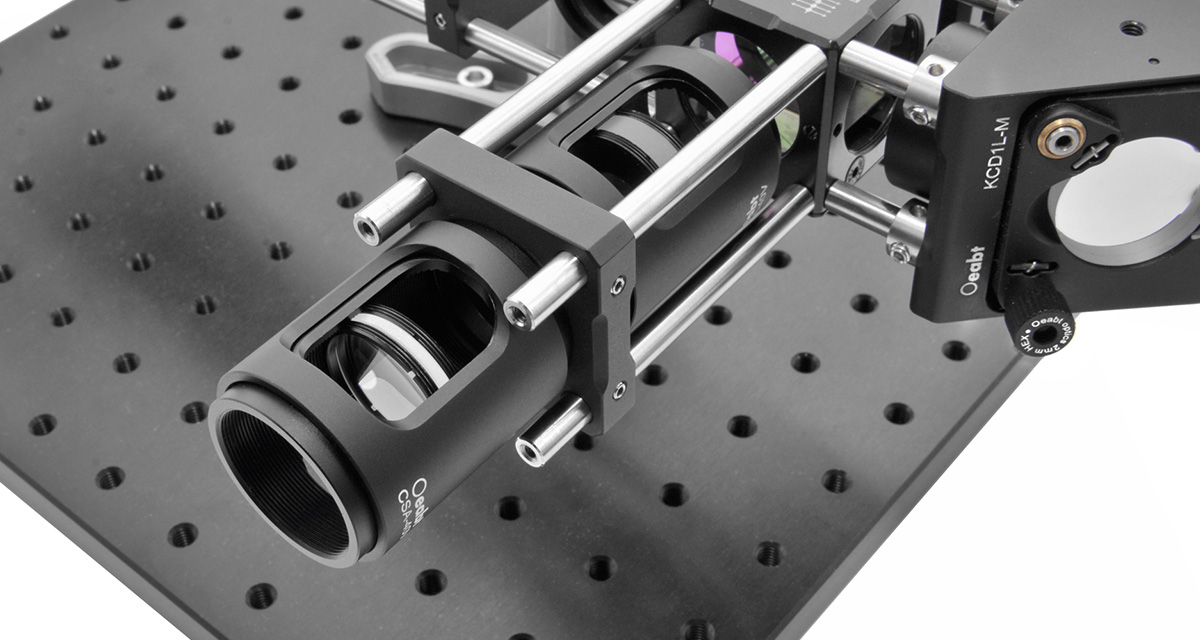

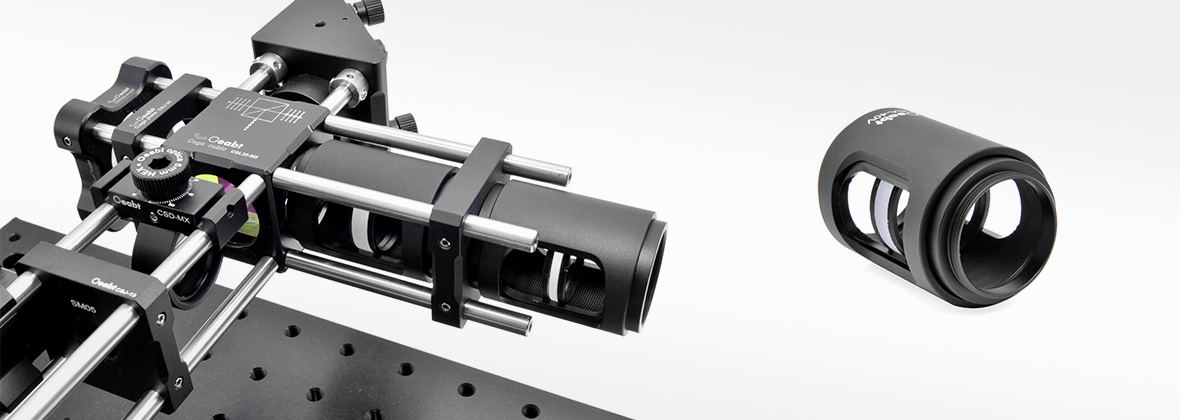

Пример применения:
Модель CSA-40V
Стандарт: Ø34,3*50,1 мм
Описание продукта: один конец имеет наружную резьбу 3 мм, а внутренняя резьба корпуса трубы составляет 46,35 мм;
Модель CSA-50V
Стандарт: Ø34,3*60,1 мм
Описание продукта: один конец имеет наружную резьбу 3 мм, а внутренняя резьба корпуса трубы составляет 56,35 мм;
Модель CSA-60V
Стандарт: Ø34,3*70,1 мм
Описание продукта: дин конец имеет наружную резьбу 3 мм, а внутренняя резьба корпуса трубы составляет 66,35 мм;
