- Внутренняя и наружная резьба SM05 (0,535 ”-40)；
- Удлиненная внешняя резьба, с помощью которой можно регулировать положение установленного оптического элемента；

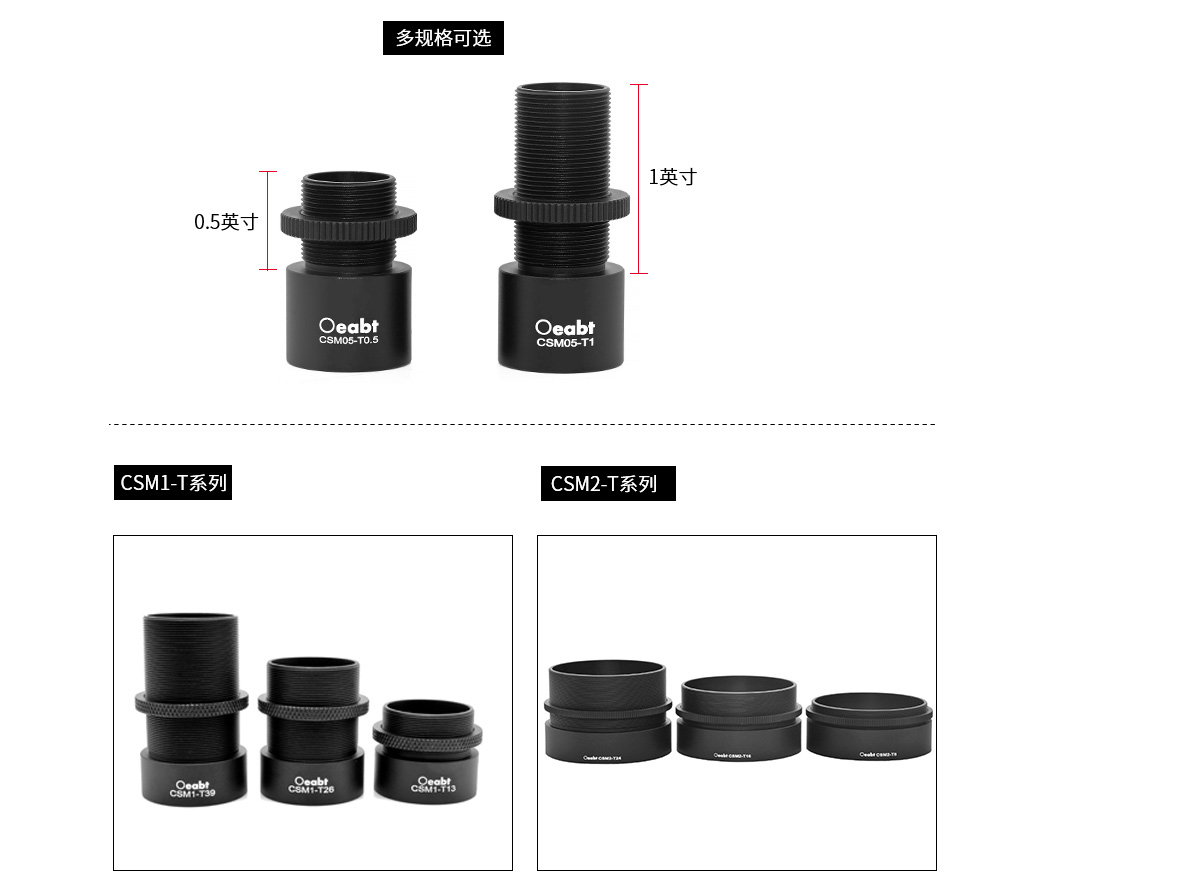

- Дополнительный диапазон регулировки: 0,5 дюйма или 1 дюйм；
- Зажим Ø1/2 дюйма (12,7 мм) для оптических компонентов；
- Содержит стопорное кольцо и стопорное кольцо；
Втулки для линз серии CSM05-T имеют регулируемую длину наружной резьбы SM05 (0,535 ” -40) на одном конце, что позволяет вкручивать оптический элемент диаметром 1-2 дюйма, установленный во втулке, и перемещать его вдоль оптической оси системы втулок до тех пор, пока оптический элемент не достигнет желаемого положения. Затем оптический элемент фиксируется на месте с помощью стопорного кольца. Эти поворотные втулки для линз, регулируемые по длине, являются идеальным решением для точной настройки первой и последней линз в системе линзовых втулок.
|

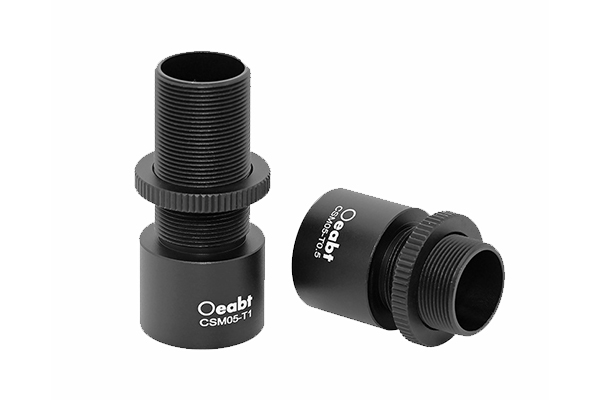

модель
|
CSM05-T0.5
|
CSM05-T1
|
|
стандарт
|
Ø17,8*26,2 мм
|
Ø17,8*38,9 мм
|
|
Регулируемый диапазон
|
0,5 дюйма
|
1 дюйм
|
|
Тип резьбы
|
Внутренняя и наружная резьба SM05 (0,535 ” -40)
|
|
вес
|
6.3г
|
7,3 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Втулка объектива серии CSM05-T имеет регулируемую длину внешней резьбы SM05 (0,535”-40") на одном конце, что позволяет ввинчивать оптический элемент диаметром 1/2 дюйма, установленный во втулке, и перемещать его вдоль оптической оси системы втулок до тех пор, пока оптический элемент не достигнет желаемого положения. Затем стопорное кольцо используется для фиксации оптического элемента на месте. Эти поворотные втулки для линз с регулируемой длиной являются идеальным решением для точной настройки первой и последней линз в системе втулок для линз.

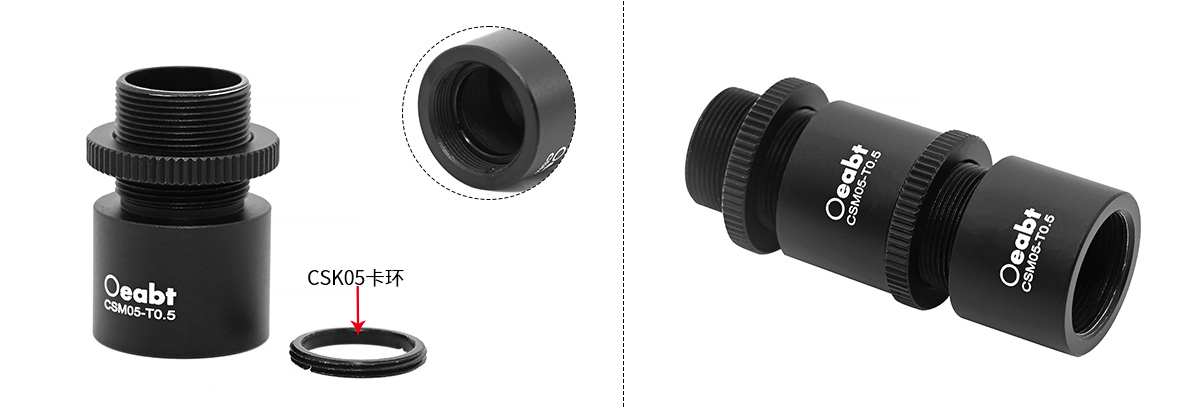

Внутреннее резьбовое отверстие корпуса имеет глубину 13,5 мм, что совместимо с установкой оптических компонентов диаметром 1/2 дюйма и толщиной 11,7 мм. Втулка содержит стопорное кольцо CSK05. Во время работы прикрепленное стопорное кольцо используется для установки оптического элемента во внутреннее резьбовое отверстие.

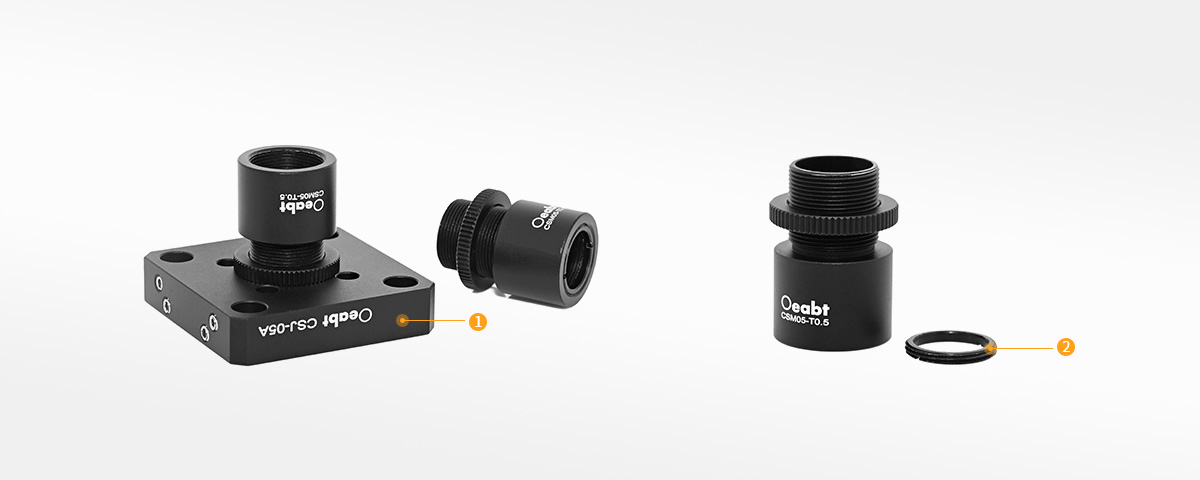

Сборка:

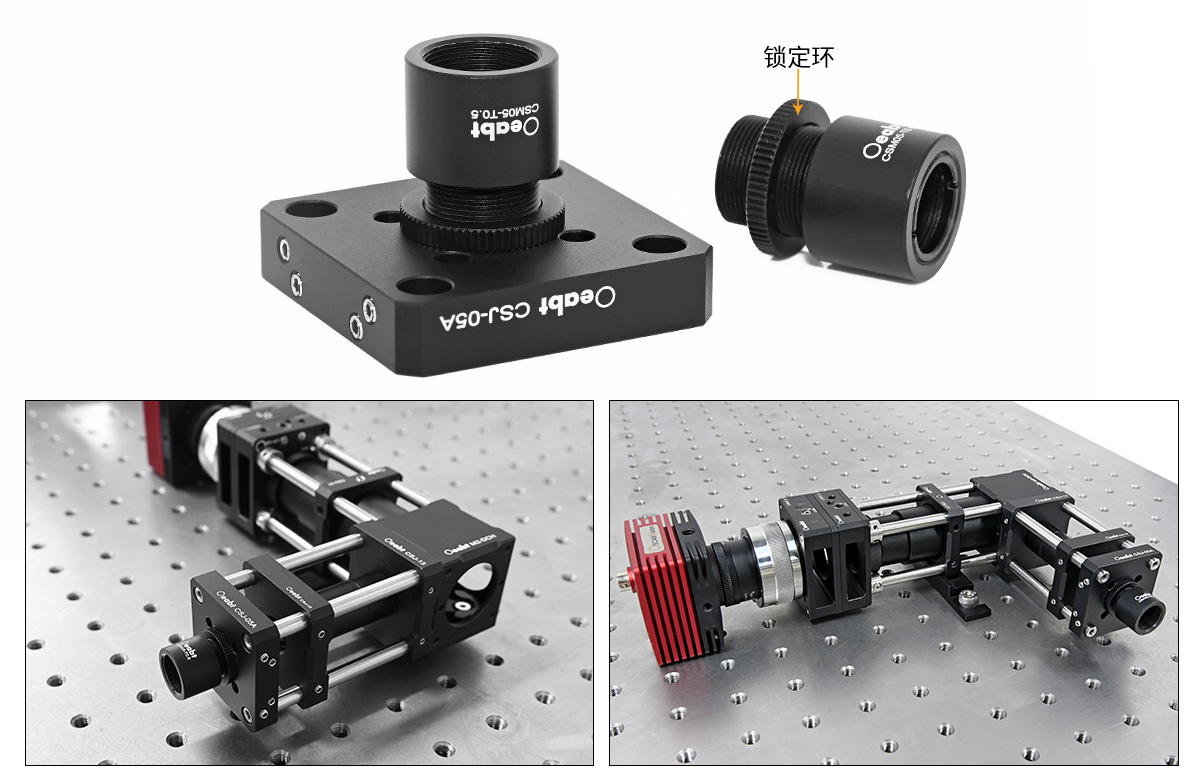

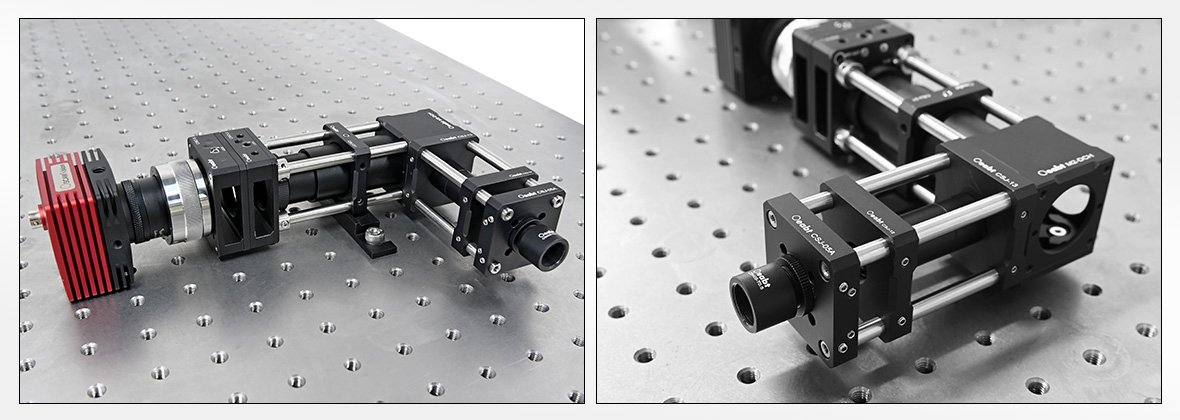

Пример применения:
Модель CSM05-T0.5
Стандарт: Ø17,8*26,2 мм
Описание продукта: может вмещать оптические компоненты диаметром 1-2 дюйма (12,7 мм), включая стопорное кольцо CSK05
Модель CSM05-T1
Стандарт: Ø17,8*38,9 мм
Описание продукта: может вмещать оптические компоненты диаметром 1-2 дюйма (12,7 мм), включая стопорное кольцо CSK05
