- Используется для поддержки компонентов каркаса с помощью удлинительных стержней; совместим с системами каркасов 30 ммили 60 мм；
- Защелкивающаяся конструкция, простая в установке или демонтаже；
- Благодаря гибкой конструкции фиксатора паза его можно надежно зафиксировать на стержне сепаратора Ø6 мм；
- Используйте винты M4 для установки на удлинительный стерженьчерез отверстие с потайной головкой /канавку с потайной головкой；
Эти кронштейны для монтажа в клетку имеют защелкивающуюся конструкцию для установки удлинителя в30 мм/60 мм в клетку.Гибкая конструкция позволяет быстро защелкивать его на двух стержнях-сепараторах Ø6 мм для легкой установки или демонтажа без демонтажа системы сепараторов.Установите кронштейн в соответствующее положение и затяните крепежные винты сбоку кронштейна, чтобы зафиксировать положение.
|
модель
|
CSK-30
|
CSK-60
|
|
стандарт
|
40.6*14.0*10.5 мм
|
70.7*14.0*10.6 мм
|
|
приложение
|
30-мм клеточная система
|
60-мм клеточная система
|
|
Канавка с потайным отверстием
|
Ø4.2 мм
|
Ø4.8*41.1 мм
|
|
вес
|
10,0 г
|
20,2 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Эти монтажные кронштейны для каркаса имеют защелкивающуюся конструкцию для установки удлинительного стержня в системе каркасов 30 мм / 60 мм. Гибкая конструкция позволяет ему быстро защелкиваться на двух стержнях каркаса диаметром 6 мм для легкой установки или демонтажа без демонтажа системы каркасов. Установите кронштейн в соответствующее положение и затяните крепежные винты сбоку кронштейна, чтобы зафиксировать положение.

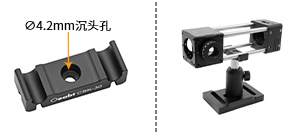

В середине монтажного кронштейна сепаратора имеется канавка для установки удлинительного стержня, в которой CSK-30 имеет потайное отверстие Ø4,2 мм, которое крепится к удлинительному стержню с помощью винтов-фиксаторов M4.

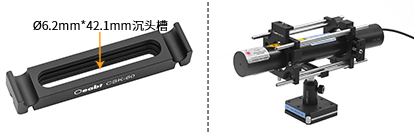

CSK-60 имеет канавку с потайной головкой диаметром 6,2 мм и длиной 42,1 мм. Он может устанавливаться вне оси и имеет диапазон регулировки ±22,0 мм. Для крепления к удлинительному стержню используются стигматизирующие винты M6, так что удлинительный стержень может быть смещен для установки стержня сепаратора.

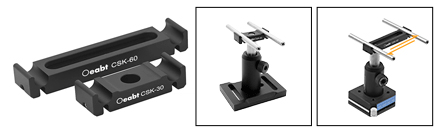

Сборка:

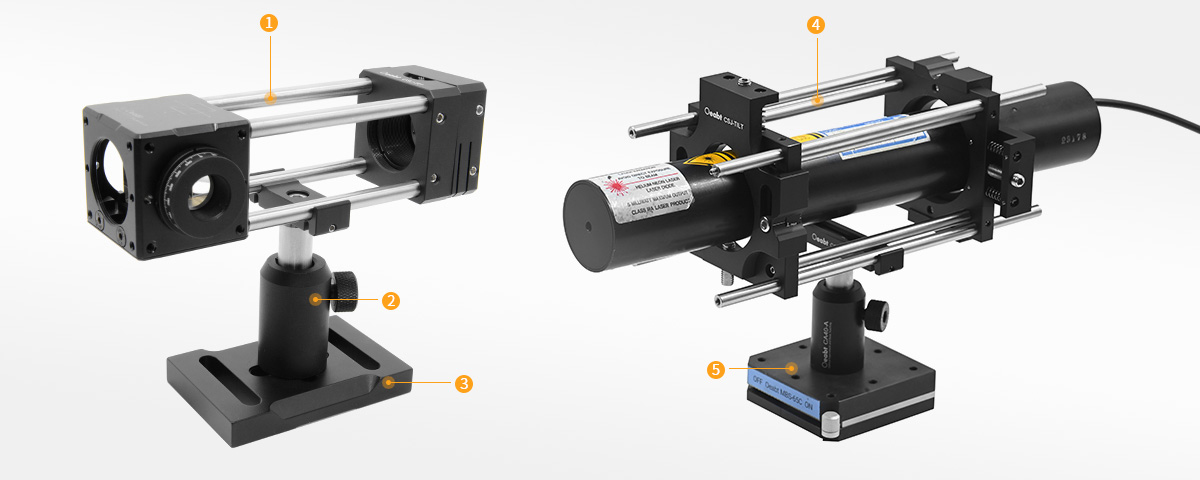

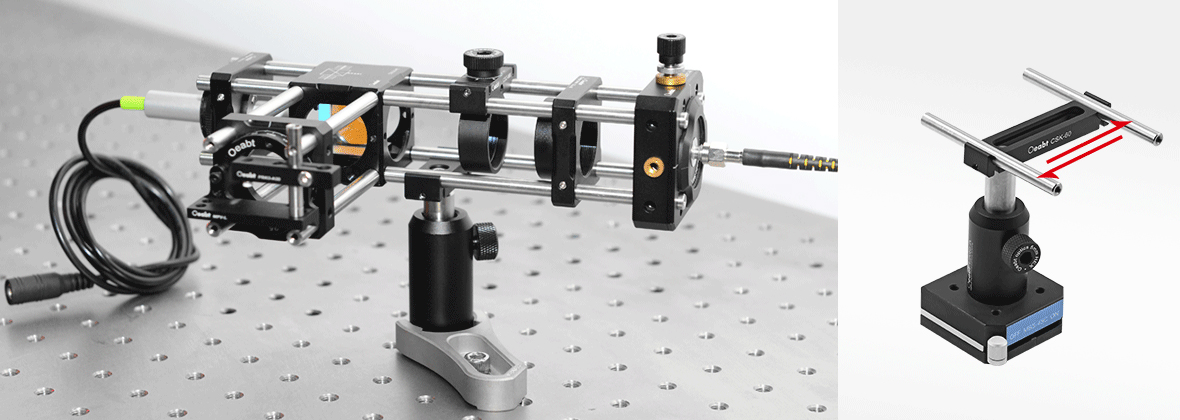

Пример применения:

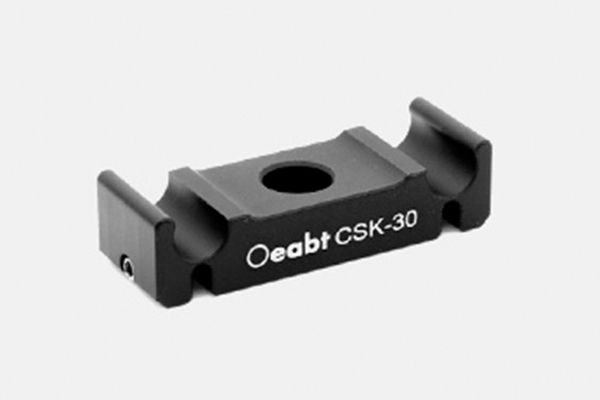

Модель CSK-30
Стандарт: 40.6*14.0*10.5 мм
Описание продукта: применяется к системе сепараторов диаметром 30 мм;
канавка с потайной головкой: Ø4,2 мм;

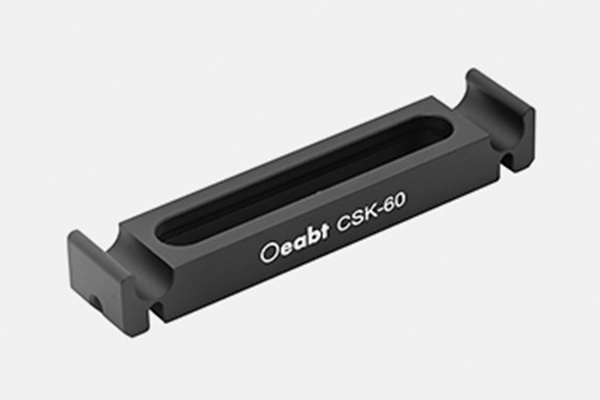

Модель CSK-60
Стандарт: 70.7*14.0*10.6 мм
Описание продукта: применяется к системе сепараторов диаметром 60 мм;
канавка с потайной головкой Ø4,8* 41,1 мм;
