- Соедините два 30-миллиметровых каркасных куба бок о бок；
- Совместимость с 30-мм клеточной системой；
- Центральное отверстие имеет диаметр 26 мм, что совместимо с апертурой пропускаемого света, необходимой для компонентов системы cage диаметром 30 мм.；
- Поставляется с 4 клеймовыми резьбами 4-40 и 2 винтами с плоской головкой 4-40；
Серия M2-CX представляет собой соединитель cage cube, который позволяет быстро соединять наши 30-миллиметровые cage cube вместе. Он имеет многослойную конструкцию и может быть напрямую подключен к любому cage cube, обеспечивая гибкость при сборке сложного оптического оборудования.
|
модель
|
M2-CX
|
M2-CX2
|
|
|
стандарт
|
44.2*37.9*11.4 мм
|
56.7*39.6*18.4 мм
|
|
|
вес
|
8.2г
|
14,9 г
|
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Серия M2-CX представляет собой соединитель cage cube, который позволяет быстро соединять наши 30-миллиметровые cage cubes вместе. Он имеет ламинированную конструкцию и может быть напрямую подключен к любому cage cube, обеспечивая гибкость при сборке сложного оптического оборудования. [Выравнивающий штифт] Пожалуйста, обратите внимание, что, поскольку соединительная деталь имеет выравнивающий штифт, пожалуйста, совместите сверлильное отверстие рядом с резьбовым отверстием SM1 на поверхности куба для соединения.

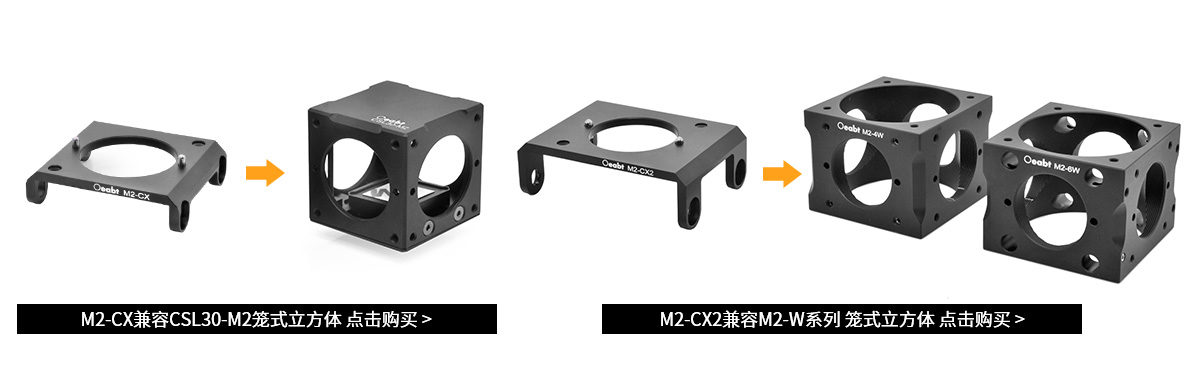

M2-CX совместим с CSL30-M2 cage cube, а M2-CX2 совместим с cage cube серии M2-W.

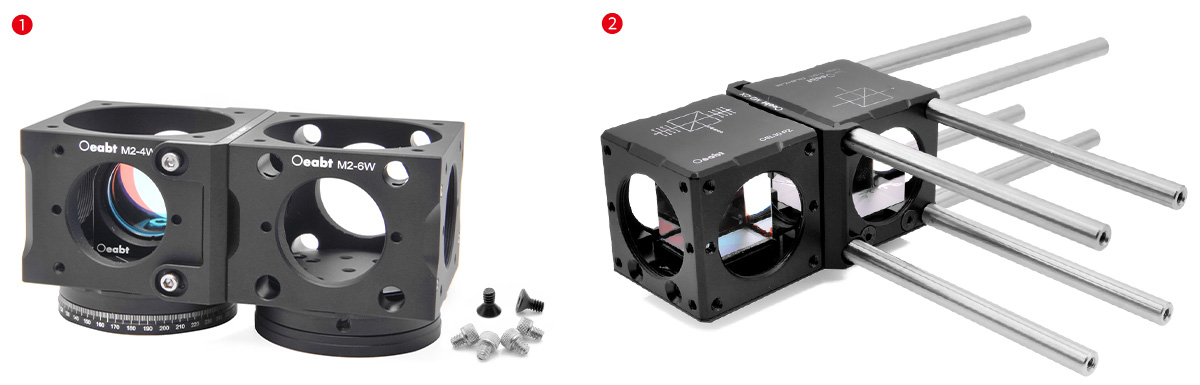

Для установки соединительных деталей можно использовать прилагаемые винты для соединения ламинированных кубиков; кроме того, соединительные детали, установленные на кубик, не влияют на соединение и установку стержня каркаса. Стержень сепаратора и соединитель cube могут быть непосредственно прикреплены к резьбовому отверстию cube 4-40.
Поставляется с винтами：
2 винта с плоской головкой 4-40: крепятся к двум пазовым отверстиям на внутренней поверхности соединительной детали, соединенной с кубом；
4 винта с клеймом 4-40: крепятся к четырем потайным отверстиям сбоку, фиксируются и соединяются с другим кубом；

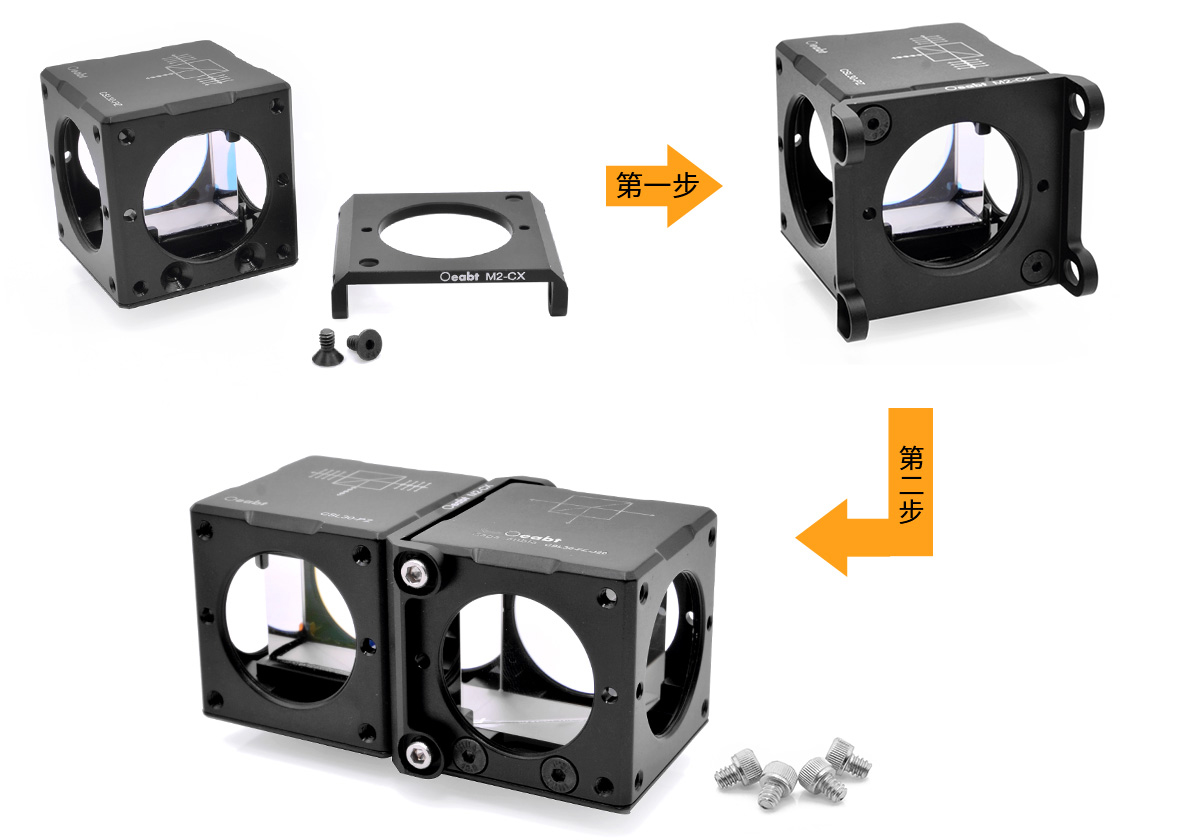

Сборка:

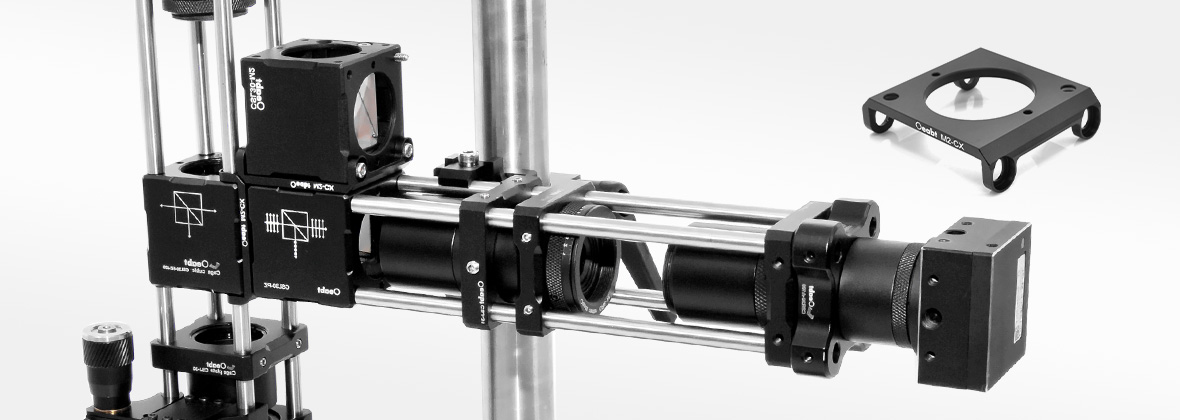

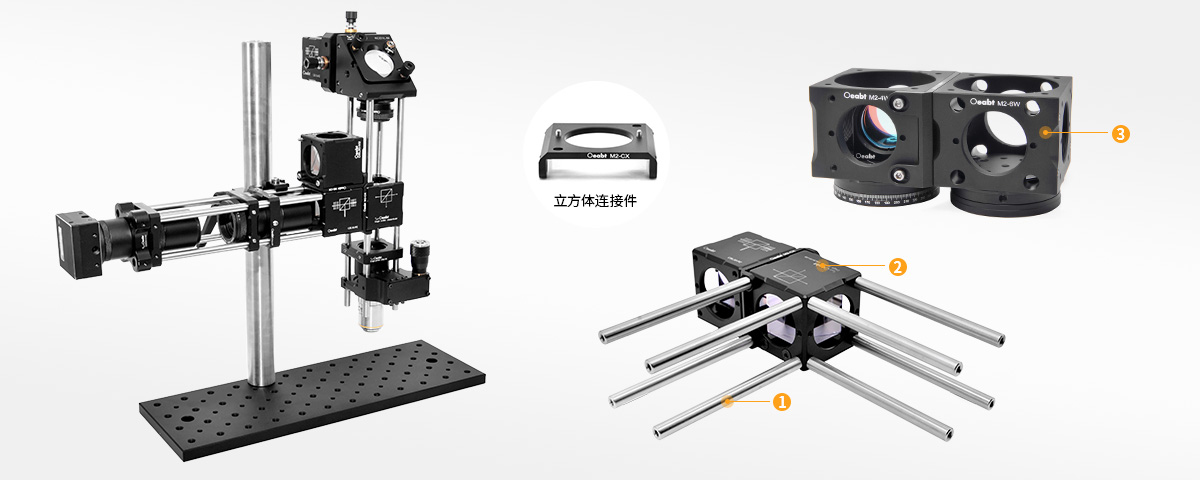

Пример применения:

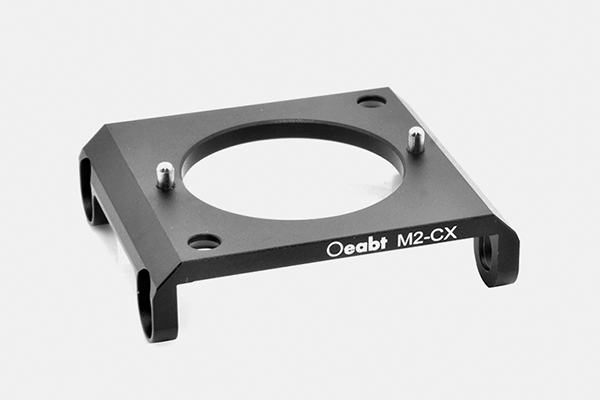

Модель M2-CX
Стандарт: 44.2*37.9*11.4 мм
Описание продукта: поставляется с 4 резьбами 4-40 мм и 2 винтами с плоской головкой 4-40 мм.

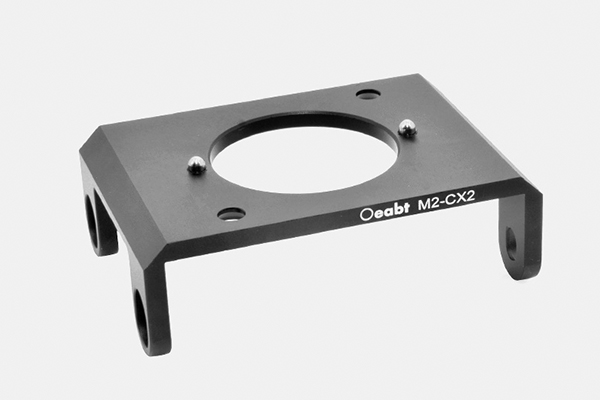

Модель M2-CX2
Стандарт: 56.7*39.6*18.4 мм
Описание продукта: поставляется с 4 резьбами 4-40 мм и 2 винтами с плоской головкой 4-40 мм.
