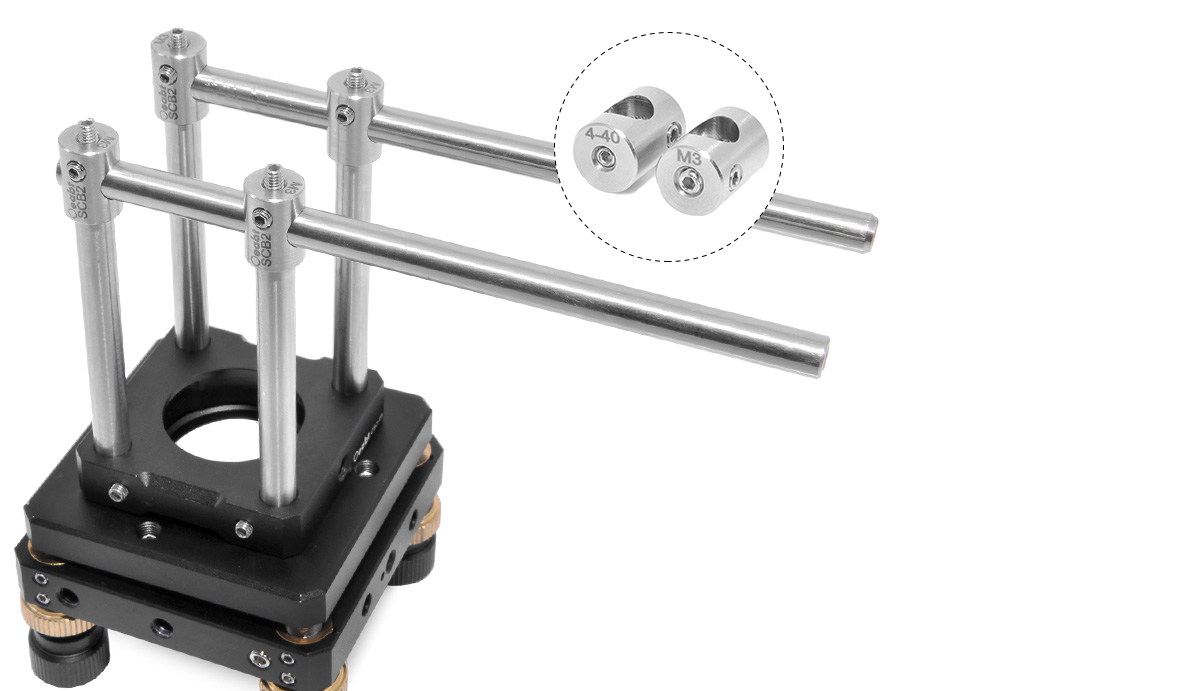

• резьба 4-40 на одном конце и резьба М3 на другом конце；
• Распорка серии PCM-S Ø6 мм может быть вставлена внутрь；
• Подсоедините стержень сепаратора Ø6 мм под углом 90°；
• Несколько каркасных конструкций диаметром 30 мм и 60 мм могут быть соединены вертикально；
• Прецизионно обработанная нержавеющая сталь, высокая гибкость строительных блоков и высокая возможность выравнивания；

Поперечная муфта для каркасных стержней может соединять несколько каркасных конструкций диаметром 30 мм и 60 мм вертикально под углом 90°.Строительные блоки обладают высокой гибкостью, могут упростить этапы выравнивания и облегчить установку и интеграцию каркасной системы.

Техническое описание:

Поперечное соединение стержня каркаса позволяет соединять несколько каркасных конструкций диаметром 30 мм и 60 мм вертикально под углом 90°.Строительные блоки обладают высокой гибкостью, могут упростить этапы выравнивания и облегчить установку и интеграцию каркасной системы.

Внутри имеется ограничительное отверстие Ø6 мм с верхним и нижним концами, отверстиями для винтов 4-40 на одном конце и отверстиями для винтов М3 на другом конце. Стержневой сепаратор серии PCM-S можно вставить в отверстие и закрепить с помощью шестигранного ключа диаметром 1,5 мм или непосредственно ввинтить в отверстие для винта.

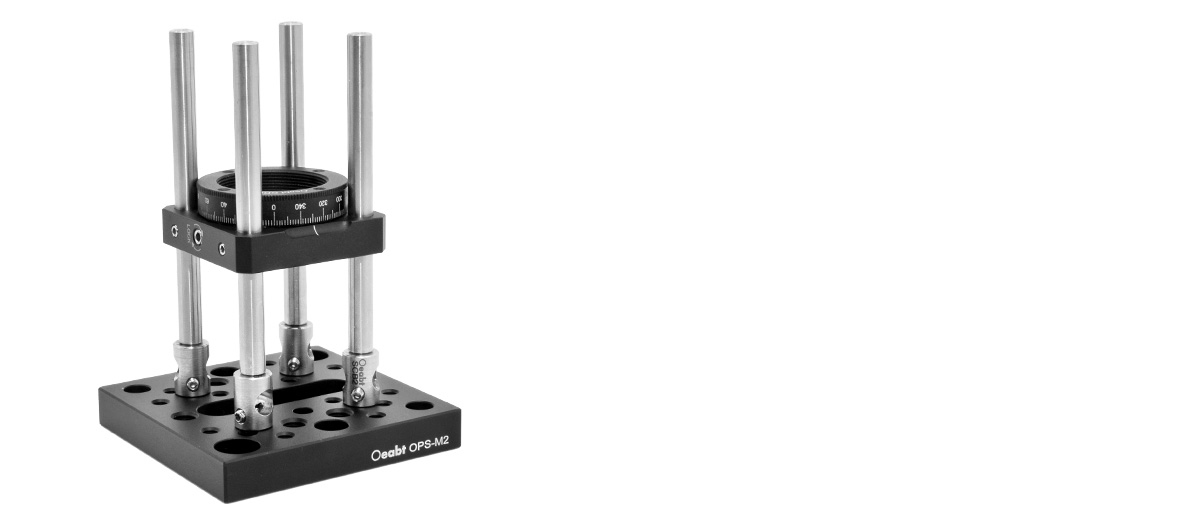

Один конец резьбы M3 может быть непосредственно подсоединен к универсальной опорной плите OPS-M2, а на ней вертикально установлен компонент системы cage диаметром 30 мм, обеспечивающий множество многопоточных монтажных отверстий для установки компонентов во всех направлениях, повышая гибкость оптического устройства.

Сборка:

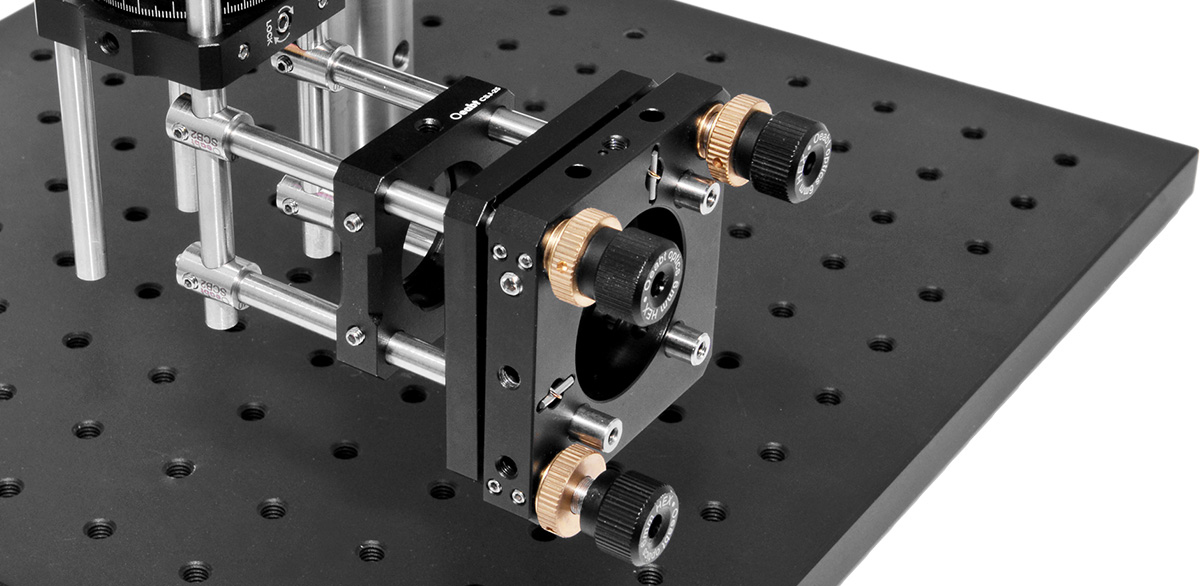

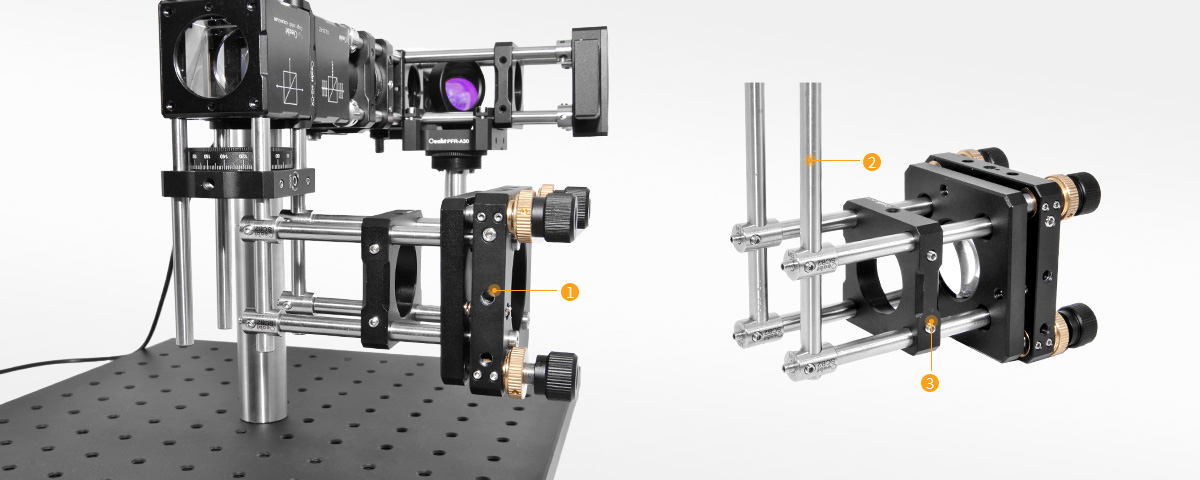

Пример применения:

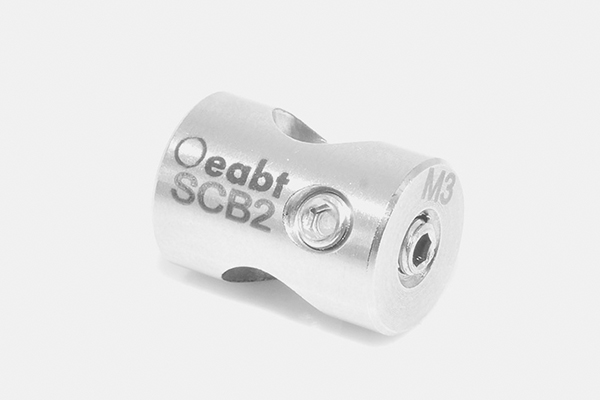

Модель SCB2

Стандарт: Ø8.9*12.7 мм

Описание продукта: сквозное отверстие: Ø6 мм
