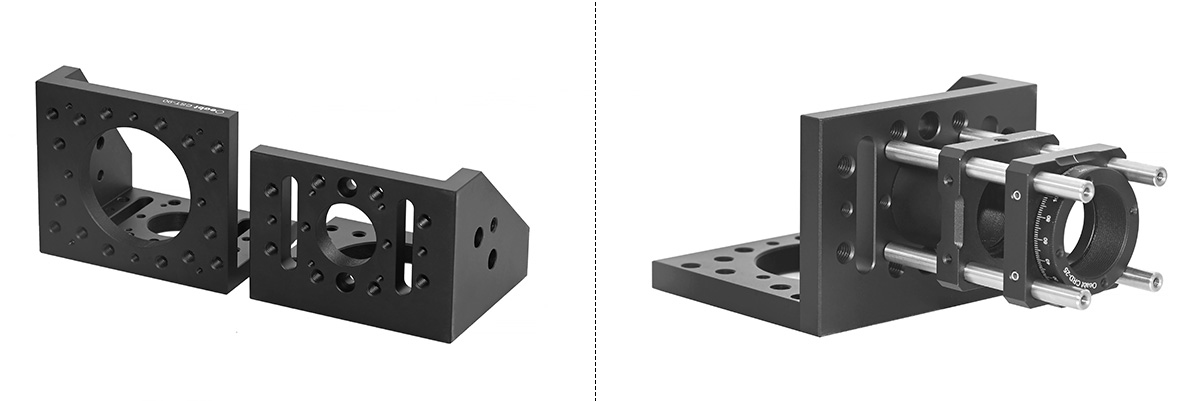

- Монтажный кронштейн, установите оптические детали под углом 90 °；
- Подходит для установки компонентов каркасаи линзовых гильзв ограниченных пространствах；
- Интегрированная алюминиевая конструкция с превосходной жесткостью；
- отверстия для винтов 4-40, M4, M6 обеспечивают множество вариантов установки；

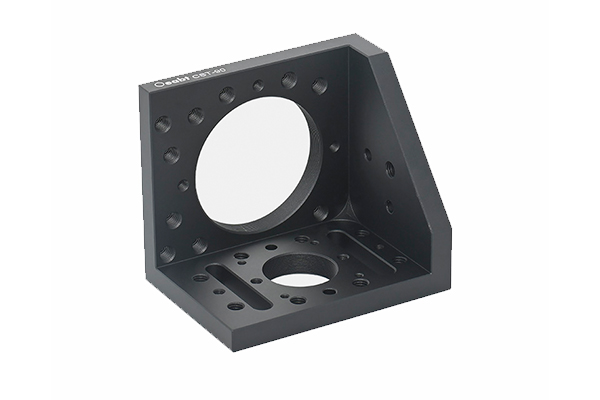

Две монтажные поверхности углового кронштейна CST-90 расположены под углом 90° друг к другу, что очень подходит для оптических машинных систем, требующих вертикальной установки оптических компонентов и подсистем. Интегрированная алюминиевая конструкция является идеальным выбором для создания стабильной трехмерной оптической машины.
|
модель
|
CST-90
|
|
стандарт
|
88.9*76.2*76.2 мм
|
|
Тип отверстия для винта
|
Передняя панель: SM2 * 1 место, M6 * 16 место, M4*4 место, 4-40*4 место
Боковая панель: место SM1 * 1, место M6 * 8, место M4 * 4, 6.7*3.8*2 место (отверстие для талии)
Нижняя панель: место M6 * 1, место M4 * 2 (потайное отверстие)
|
|
вес
|
246,2 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Две монтажные поверхности углового кронштейна CST-90 расположены под углом 90° друг к другу, что очень подходит для систем оптических машин, требующих вертикальной установки оптических компонентов и подсистем. Интегрированная алюминиевая конструкция является идеальным выбором для создания стабильной трехмерной оптической машины в сборе с оптической машиной. Его можно использовать с установленным оптическим оборудованием, а также в качестве опоры для более крупных конструкций.
На обеих монтажных панелях имеются сквозные отверстия с резьбой, обеспечивающие резьбовое отверстие SM1 и SM2.Может быть непосредственно совместим с резьбовыми компонентами серии SM, такими как наша серия линзовых втулок. А резьбовые отверстия диаметром 4-40 мм на монтажной панели могут быть интегрированы и совместимы с каркасными конструкциями диаметром 30 и 60 мм.

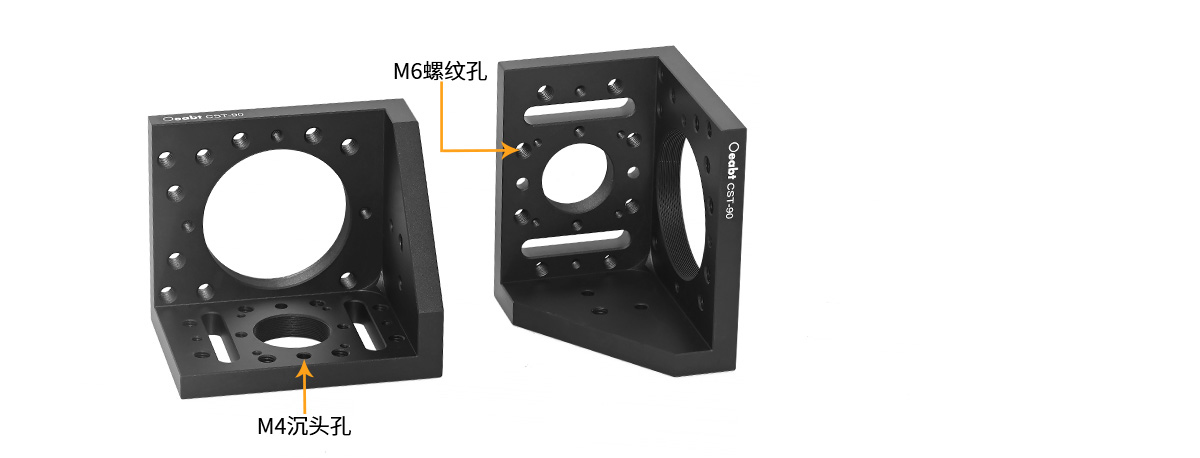

Передняя поверхность, боковая поверхность и дно оснащены обычно используемыми наборами резьбовых отверстий M4 и M6 для легкой установки на оптическую платформу. Угловая панель имеет два потайных отверстия M4 и одно резьбовое отверстие M6, что еще больше увеличивает разнообразие ее монтажа.

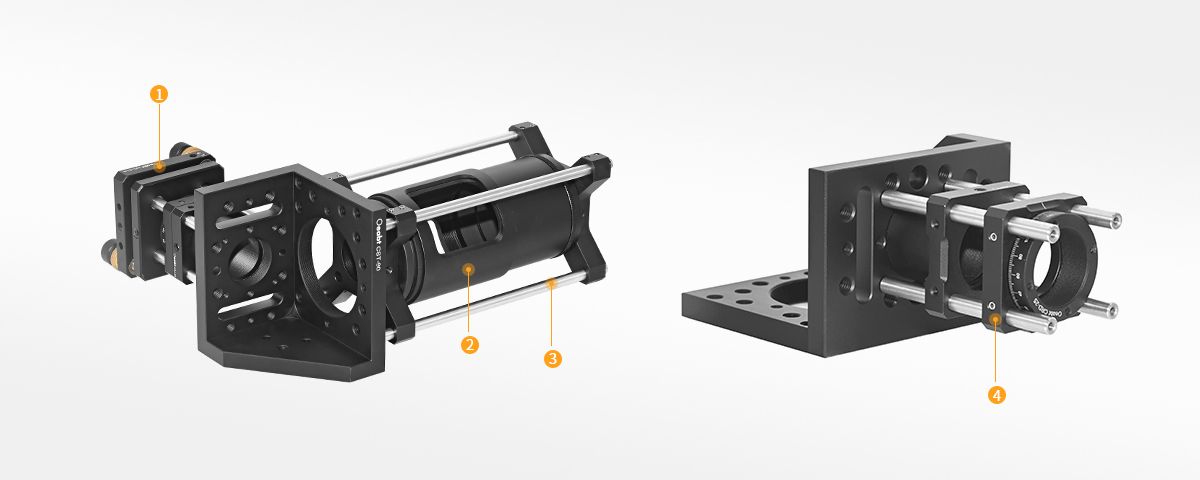

Сборка:

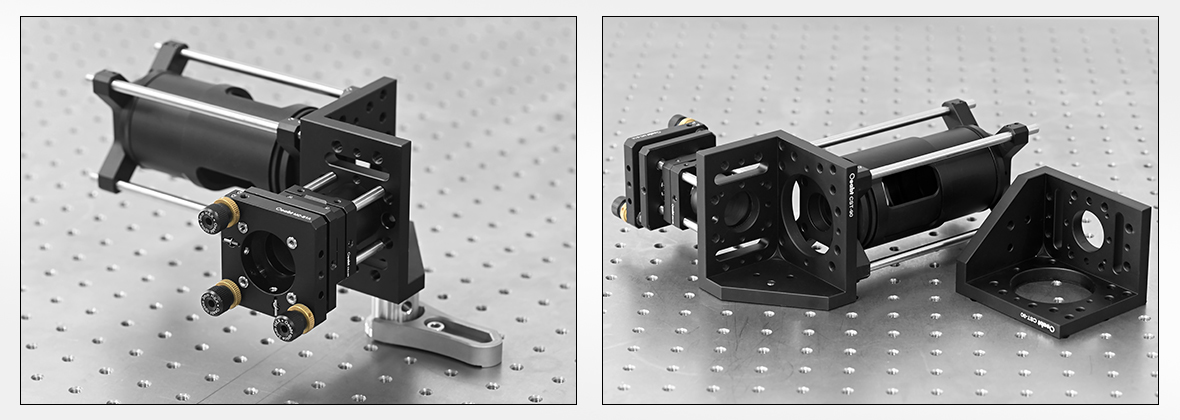

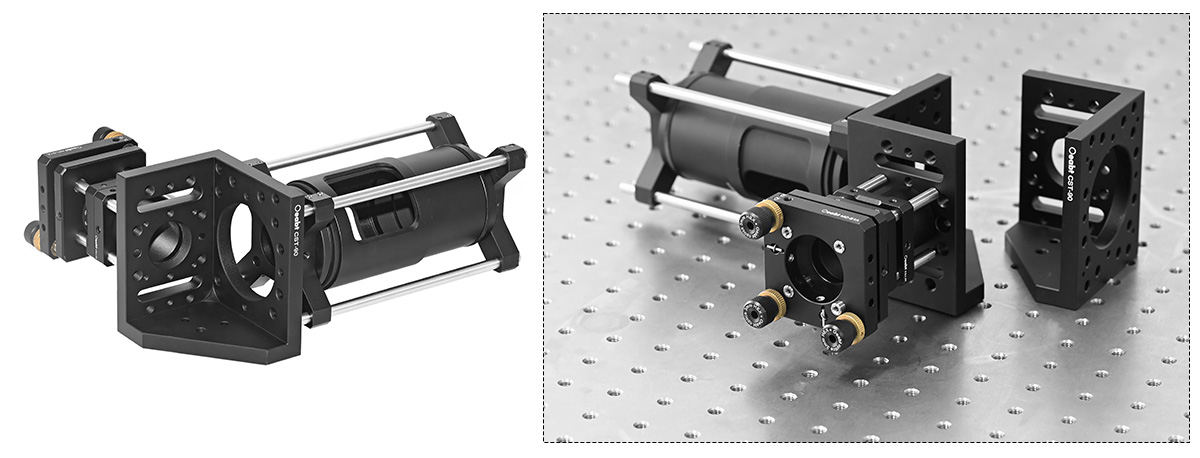

Применение:
Модель CST-90
Стандарт: 88.9*76.2*76.2 мм
Описание продукта: передняя панель: SM2 * 1 место, M6 * 16 место, M4 * 4 место, 4-40 * 4 место
Боковая панель: SM1 * 1 место, M6* 8 место, M4* 4 место, 6.7*3.8*2 место (отверстие для талии)
нижняя панель: M6 * 1 место, M4 * 2 места (отверстия для потайной головки)
