• резьбовая обойма диаметром 60 мм позволяет устанавливать оптические компоненты диаметром 2 дюйма непосредственно с максимальной толщиной 8,9 мм；
• Резьбовая сепараторная пластина, оснащенная оптическими линзами, может быть непосредственно собрана в 60-мм сепараторную систему；
• Может устанавливаться на распорку удлинителя из нержавеющей стали через резьбовое отверстие M4 в нижней части；
• Сепараторная пластина со стандартной резьбой SM2 (2,035"-40)；

Сепараторная пластина с резьбой SM2 является одной из наиболее часто используемых 60-мм сепараторных пластин. В центре имеются отверстия для винтов SM2 (2,035" -40), в которые можно устанавливать оптические компоненты диаметром 2 дюйма толщиной 8,9 мм. Два оптических элемента с защелкивающимся кольцом CSK4 SM2 используются для фиксации его в обойме.

Техническое описание:

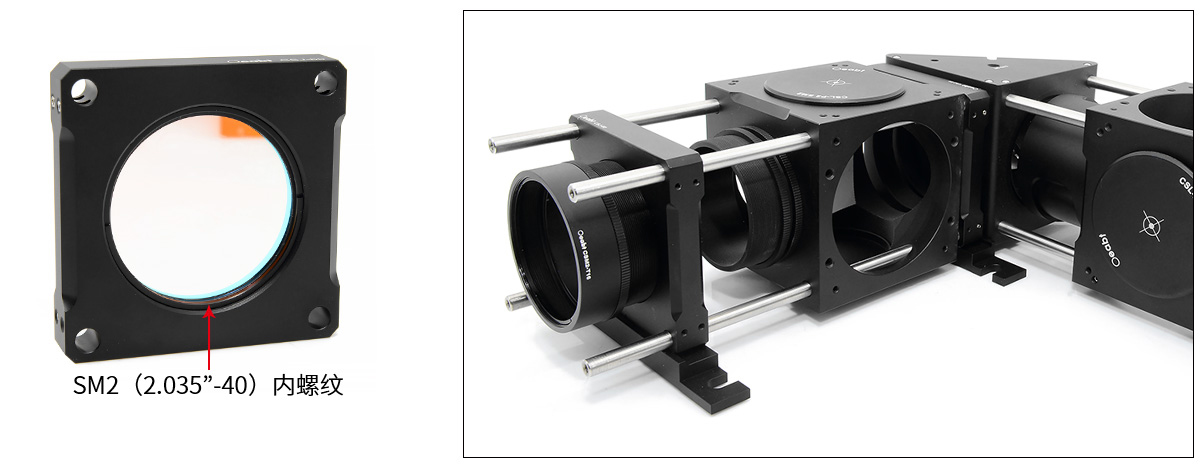

Центральная резьбовая пластина сепаратора CSJ-60 имеет внутреннюю резьбу SM2 (2,035”-40), которая позволяет устанавливать оптические компоненты диаметром 2 дюйма толщиной до 8,9 мм или оптические компоненты с внешней резьбой SM2.Оптические компоненты могут быть закреплены на каркасной пластине с помощью прилагаемых двух стопорных колец SM2 и прикреплены к системе каркасов диаметром 60 мм.

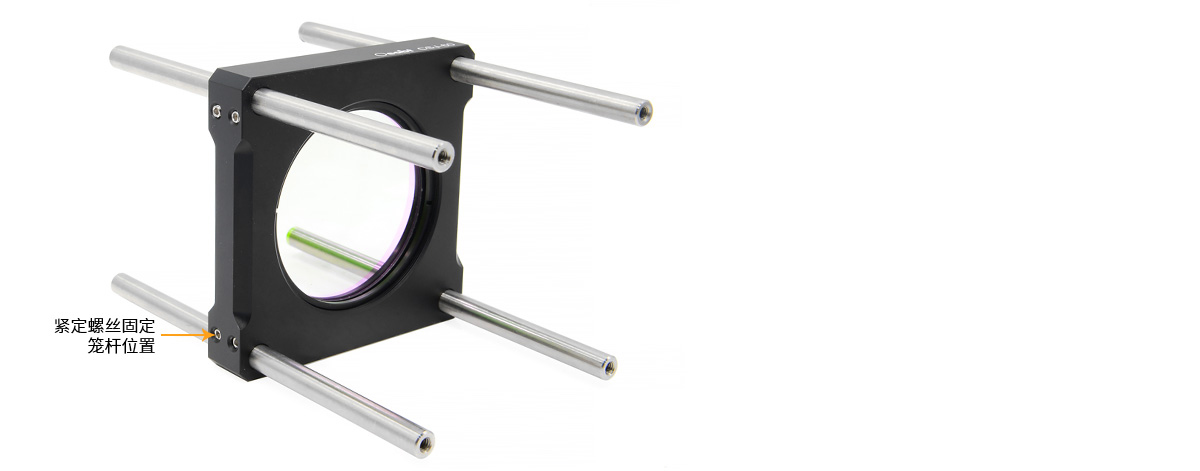

Расстояние между сквозными отверстиями в каркасной пластине составляет 60 * 60 мм, что совместимо с нашим каркасным стержнем диаметром 6 мм. Сбоку от сквозного отверстия имеются крепежные винты М3, которые используются для фиксации положения каркасной пластины в каркасной системе. Используйте шестигранный ключ диаметром 1,6 мм, чтобы зафиксировать его.

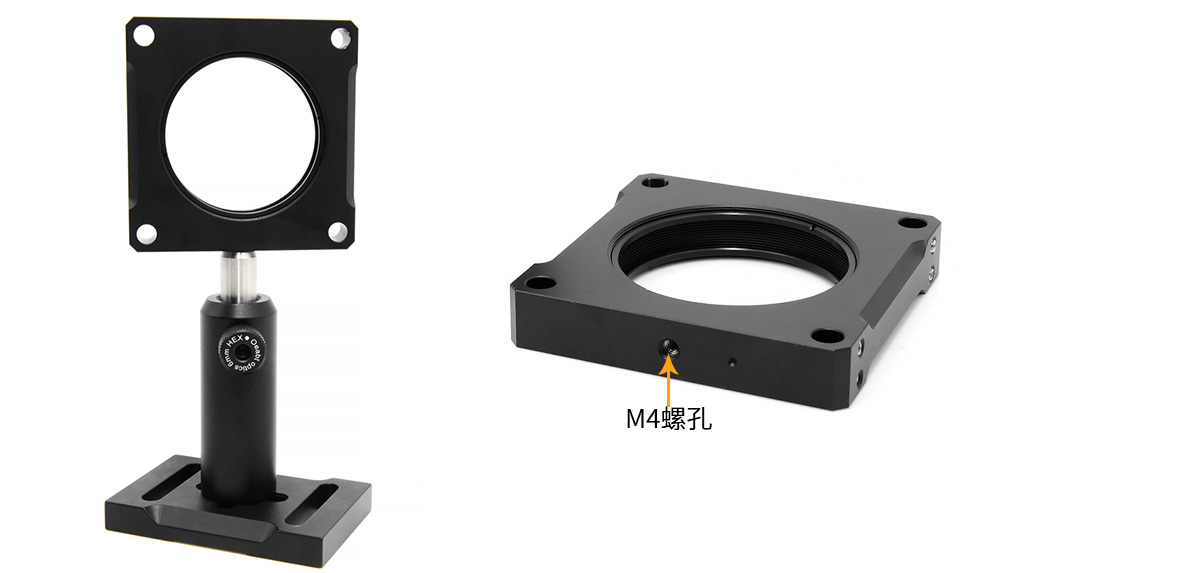

Отверстие для винта M4 в нижней части можно использовать для установки удлинителя.

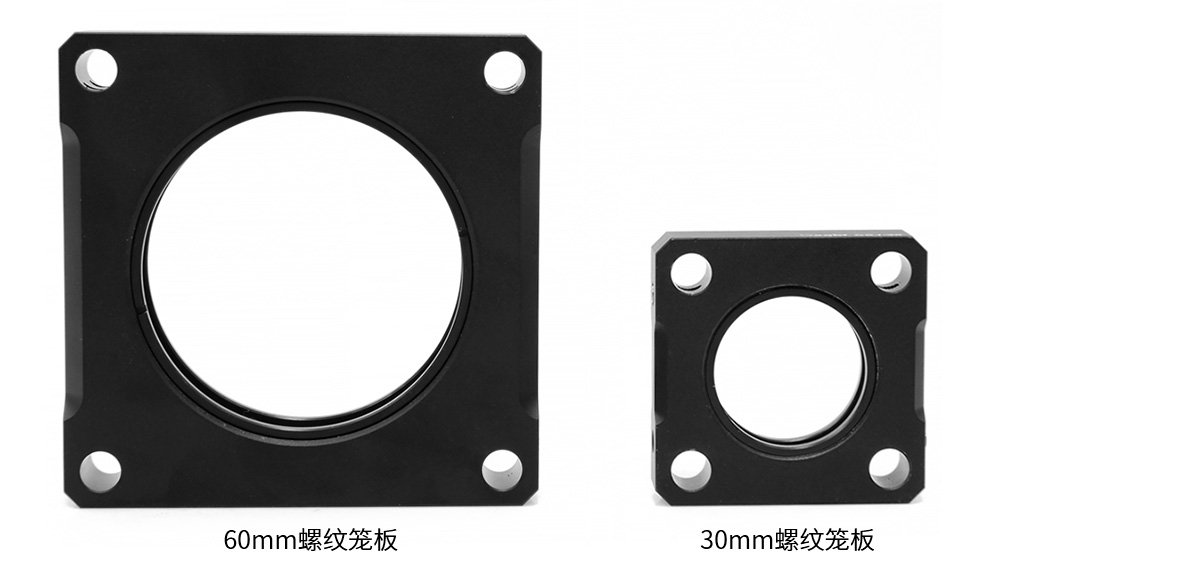

60 мм резьбовая пластина-сепаратор; 30 мм резьбовая пластина-сепаратор; :

Сборка:

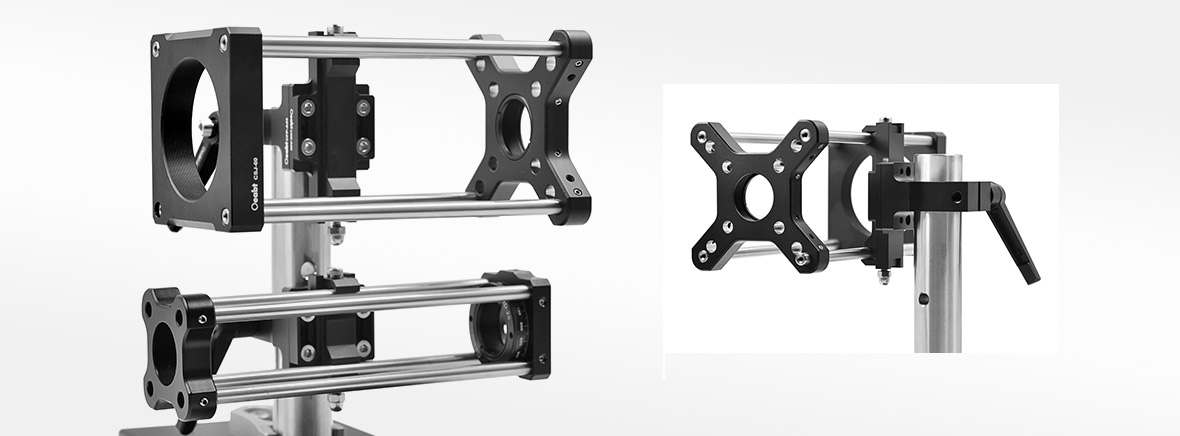

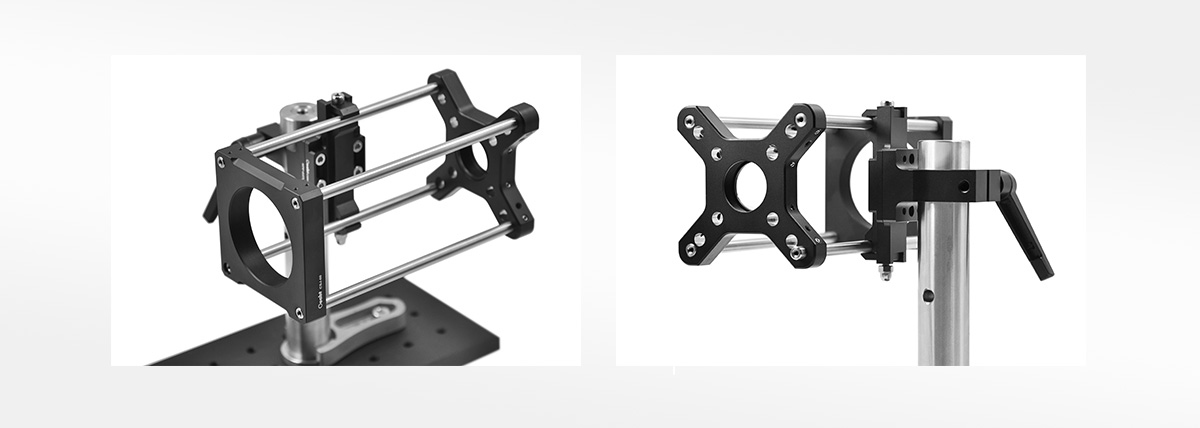

Пример применения:

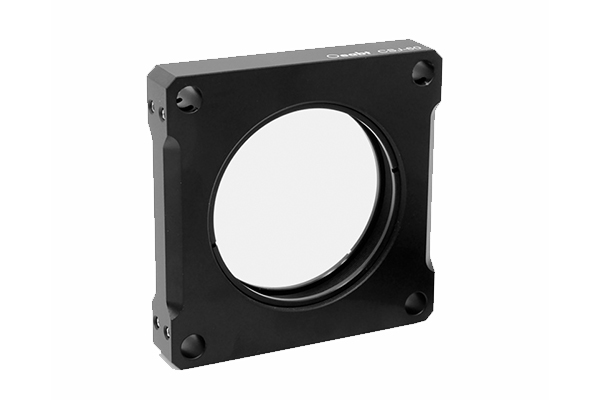

Модель CSJ-60

Стандарт: 71.2*71.2*12.7 мм

Описание продукта: сквозное отверстие Ø6,02 мм, расстояние 60*60 мм
