• Стандарт четырех портов внутренней резьбы куба — SM2 (2.035-40);
• Порты позволяют интегрировать куб с другими аксессуарами, обеспечивая держатель для внутренней установки оптики;
• С обеих сторон имеются сквозные отверстия диаметром 6 мм для установки стержней клетки;
• На четырех сторонах имеются 4-40 отверстий под американские винты, в которые можно установить стержни клетки диаметром 6 мм в разных направлениях;
• Совместим с системой клеток шириной 60 мм;

CSL60-M2 представляет собой куб размером 60 мм, который можно использовать для создания 2D- и 3D-клеточных систем, обеспечивая основу для установки внутри оптических компонентов, таких как светоделители. Две противоположные стороны имеют сквозные отверстия диаметром 6 мм, а остальные четыре стороны имеют 4–40 резьбовых отверстий для установки стержней клетки. Сквозное отверстие позволяет перемещать секцию в одном направлении внутри узла клетки. На верхней и нижней сторонах куба имеются четыре резьбовых отверстия M4 для подключения различных аксессуаров. Четыре внутренних порта с резьбой SM2 позволяют интегрировать куб с другими аксессуарами, например, с линзовыми тубусами Ø2 дюйма; неиспользуемые порты можно закрыть крышками портов. .

Техническое описание:

 Диаметр резьбового отверстия на боковой стороне куба составляет SM2 (2,035”-40), что совместимо со стандартными компонентами с внутренней резьбой SM2; верхняя/нижняя поверхности представляют собой гладкие отверстия, а отверстия M4 с обеих сторон могут быть используется для фиксации и сборки платформы или крышки куба, обеспечивая возможность установки куба на куб. Методы внутреннего монтажа оптических компонентов, таких как светоделители;

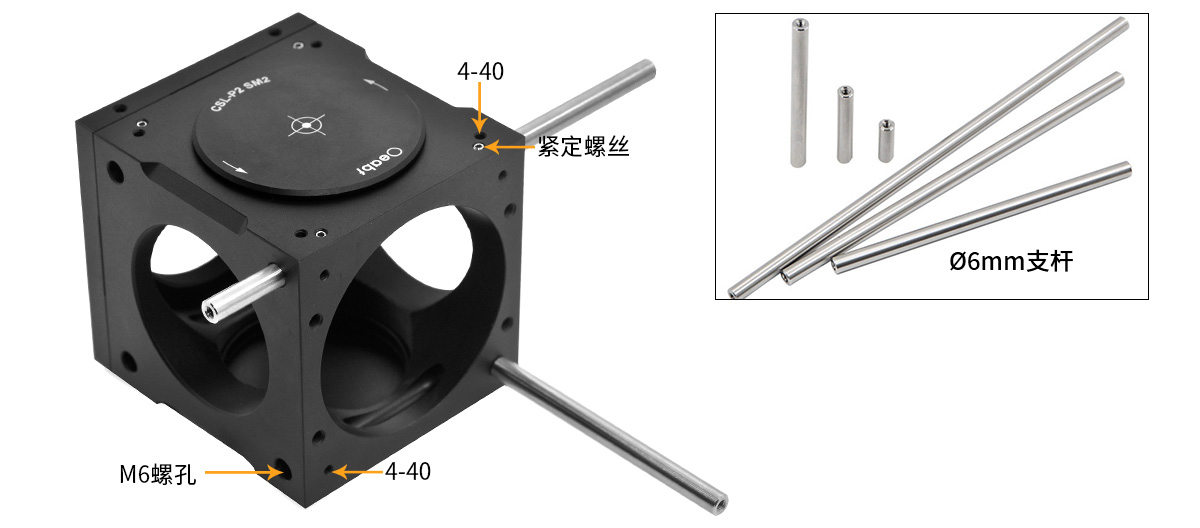

На двух сторонах куба имеются сквозные отверстия диаметром 6 мм для стоек клетки, а на остальных четырех сторонах имеется 4–40 резьбовых отверстий для привинчивания стоек клетки к кубу. Сквозные отверстия позволяют кубу перемещаться по стойкам клетки, которые затем фиксируются установочными винтами M3 на кубе;

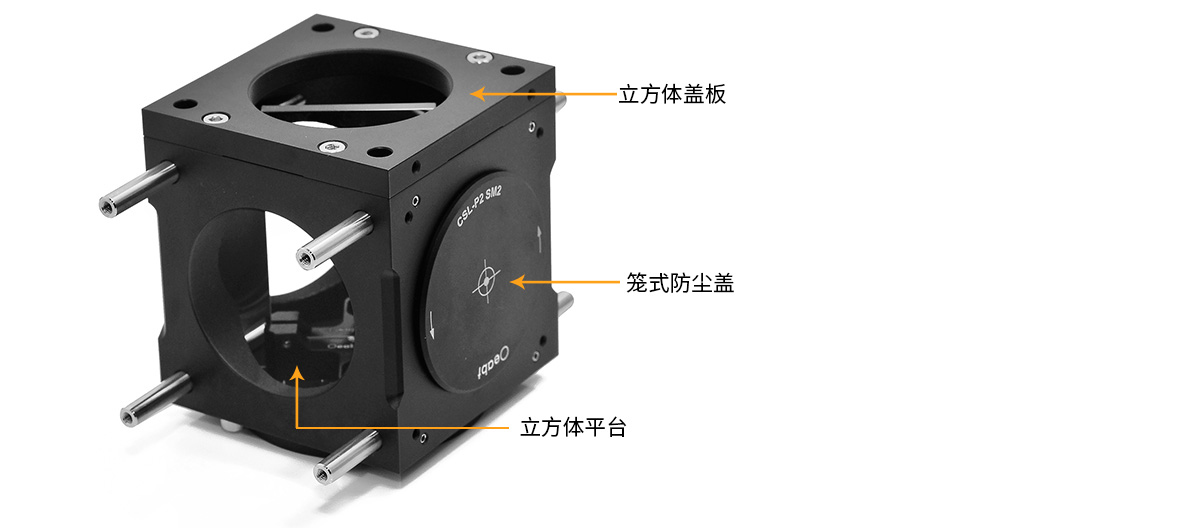

Куб поставляется с крышками с резьбой SM2 (для верхней и нижней сторон куба), жесткими регулируемыми платформами для призм и светоделителей, а также креплениями для оптики диаметром 2 дюйма. Эти аксессуары особенно полезны для светоделителей в каркасных системах шириной 60 мм;

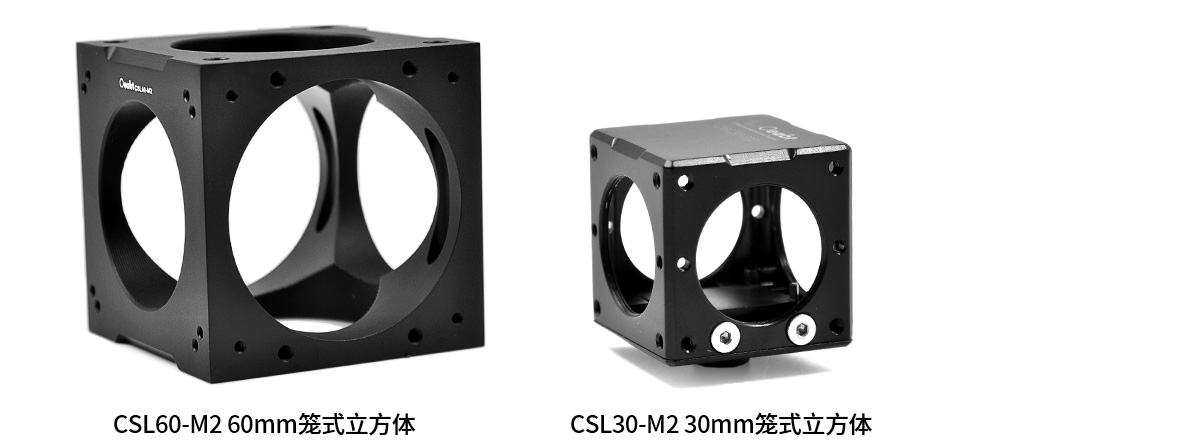

Куб клетки 60 мм,  куб клетки 30 мм;

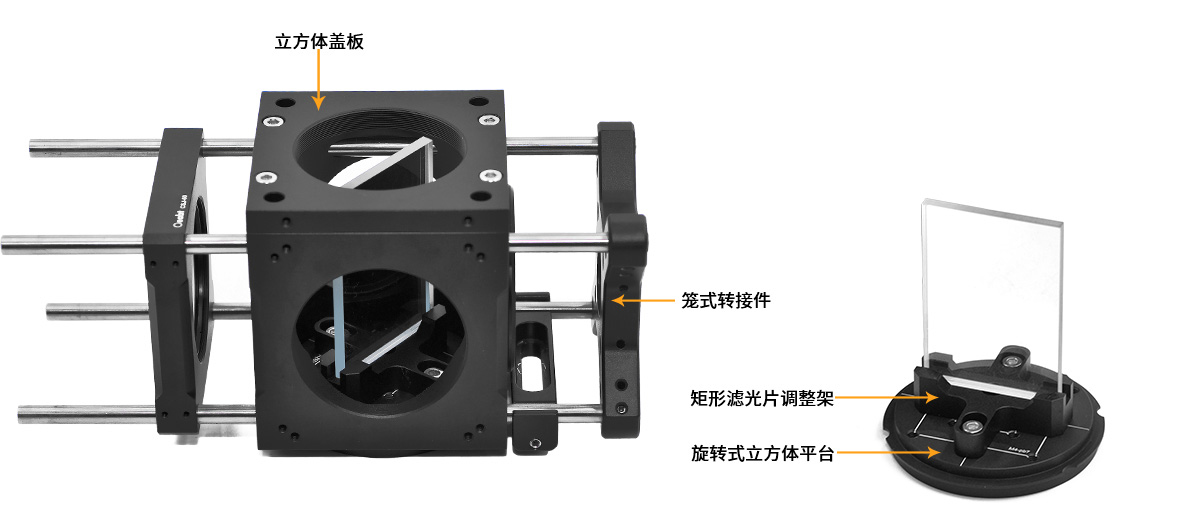

Собрать:

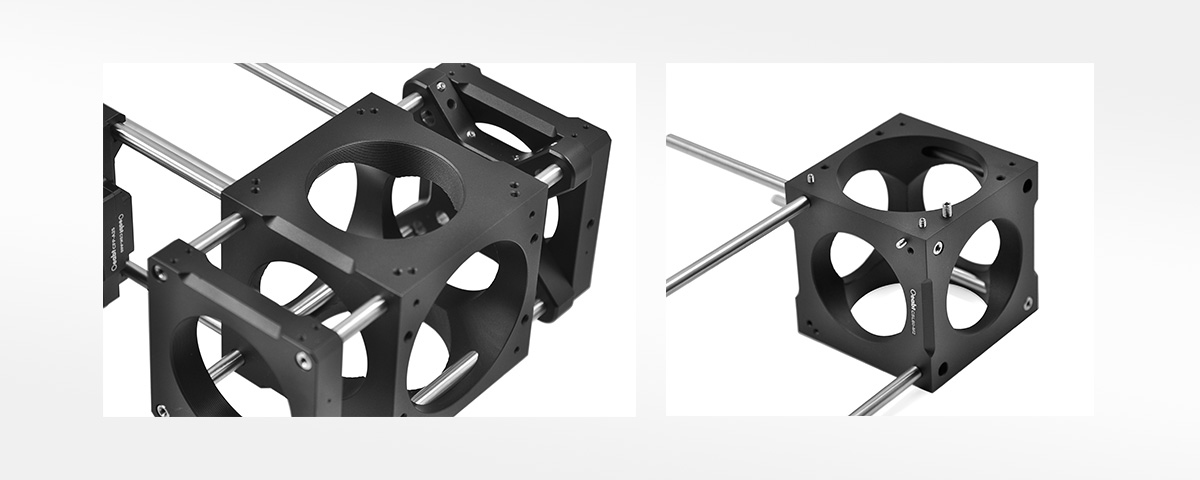

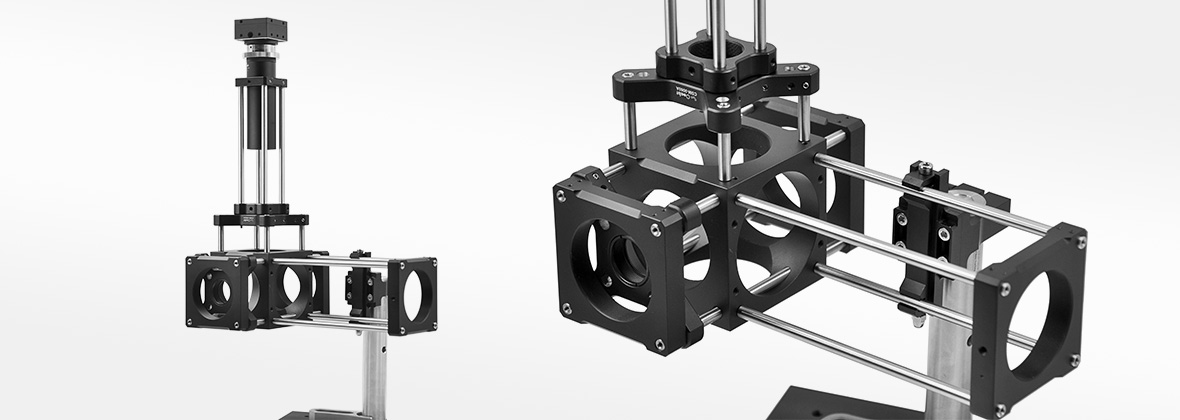

Пример применения:

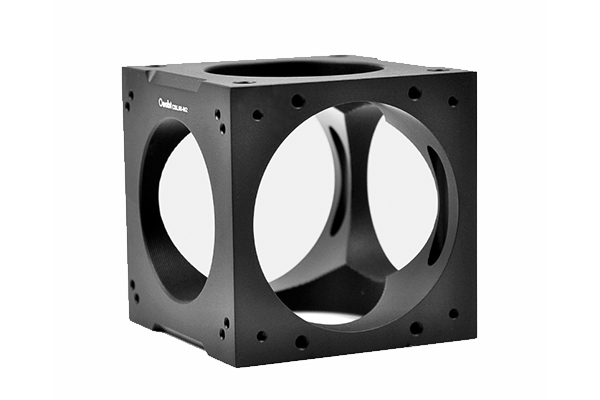

Модель CSL60-М2

Спецификация: 76,2 мм*76,2 мм

Описание продукта: расстояние между сквозными отверстиями: 60 мм * 60 мм.

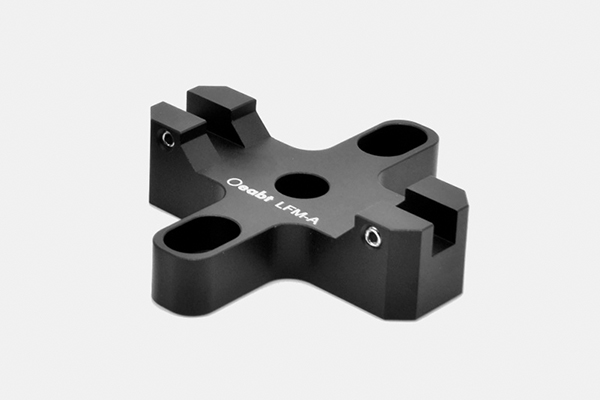

Модель LFM2-A

Спецификация: 50*54*9 мм

Описание продукта: может вмещать прямоугольные или квадратные фильтры высотой до 58 мм и длиной 42–60 мм.

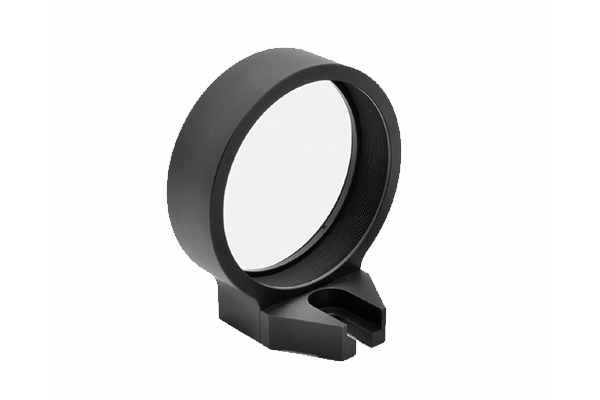

Модель LFM2-B

Спецификация: 62,7*55,9*33,7 мм

Описание продукта: принимает оптику диаметром 2 дюйма и толщиной до 13 мм.

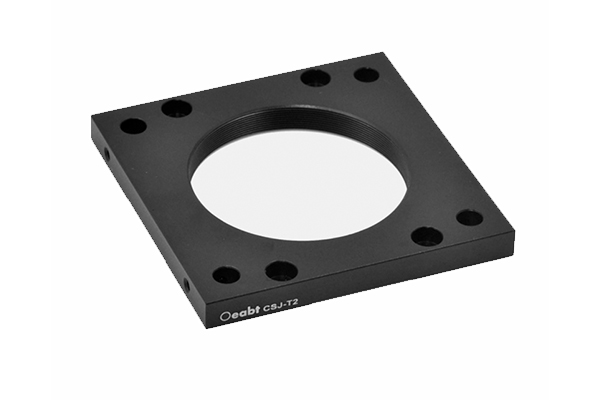

Модель CSJ-T2

Спецификация: 76,2*76,2*7,62 мм

Описание продукта: сквозное отверстие М6, потайное отверстие М4
