- Совместимость с оптикой диаметром 2 дюйма (50,8 мм), установленной под углом 45° относительно оптической оси;
- Обеспечивает регулировку наклона и наклона ±4°;
- Совместим с сепараторной системой диаметром 60 мм и резьбой SM2 (2,035"-40);
- Дополнительное резьбовое отверстие 4–40 или сквозное отверстие Ø6 мм для установки стержня клетки Ø6 мм;
- В боковые отверстия с резьбой M4/M6 можно установить стойки диаметром 12 мм или 1 дюйм;

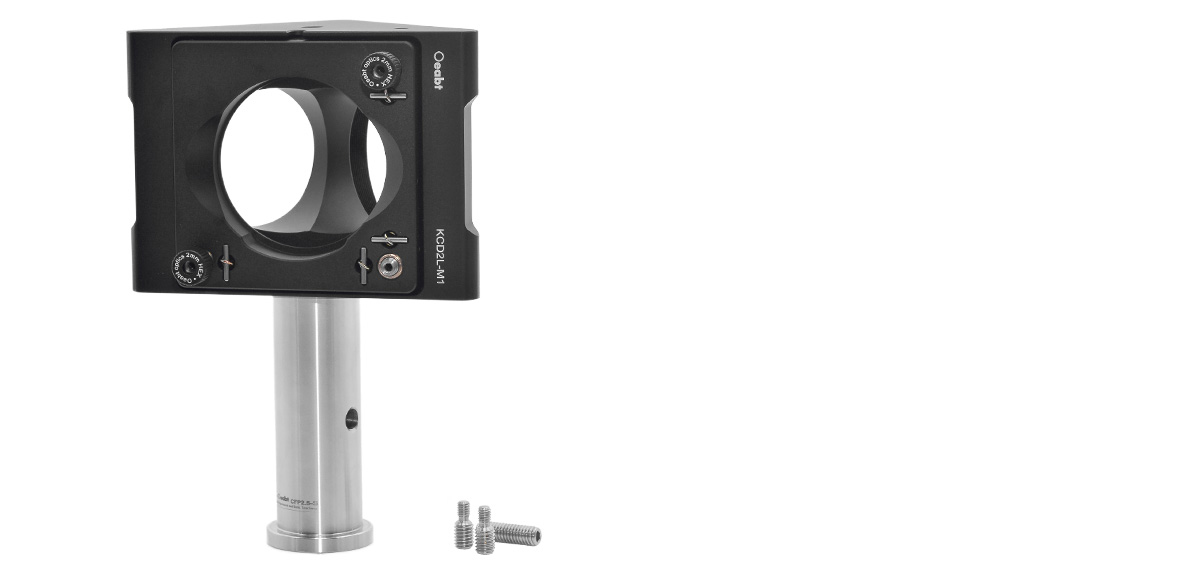

- KCD2L-M1A/KCD2L-M2 поставляется со стопорным винтом для фиксации регулятора;
Регулируемое крепление под прямым углом в виде клетки обеспечивает регулировку угла наклона и наклона на ±4° для оптики, установленной на монтажной пластине под углом 45° к среднему горизонтальному положению. Монтажная пластина совместима с оптическими компонентами диаметром 2 дюйма (50,8 мм), а толщина установленной линзы не должна быть менее 4 мм. Регулировочное крепление имеет восемь резьбовых отверстий 4–40 или восемь сквозных отверстий Ø6 мм, расположенных на расстоянии, соответствующем нашей системе клеток 60 мм, что позволяет эффективно соединять, регулировать и фиксировать два таких прямоугольных крепления клетки внутри системы клеток.
|

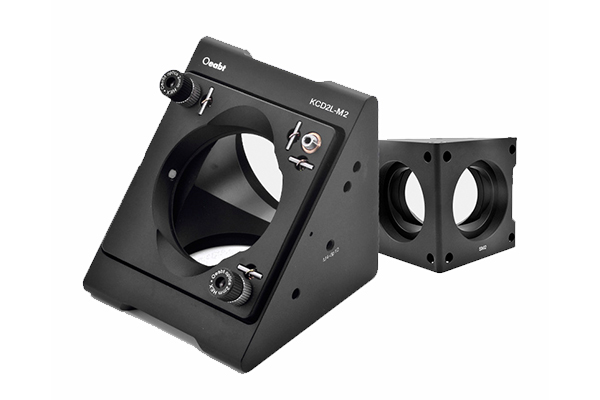

Регулировочное крепление под прямым углом для клетки 60 мм
|
|
Спецификация
|
76,2*76,2*76,2 мм
|
|
Диафрагма порта
|
Гладкий порт Ø50,9 мм/ резьбовой порт SM2
|
|
Диапазон регулировки
|
Наклон и наклон ±4°
|
|
Сквозное расстояние между отверстиями
|
60мм*60мм
|
|
Тип резьбы
|
М4/М6
|
|
Материал
|
7075 алюминиевый сплав
|
|
модель
|
параметр
|
|
KCD2L-M1 | Диаметр отверстия шатуна: резьба 4-40; Вес: 429,4 г;
|
|
KCD2L-M1A (запираемый) |Диаметр отверстия шатуна: резьба 4-40;Вес: 434,4 г;
|
|
KCD2L-M2 (запираемый) | Диаметр отверстия шатуна: сквозное отверстие Ø6мм; Вес: 433,4г;
|
Техническое описание:

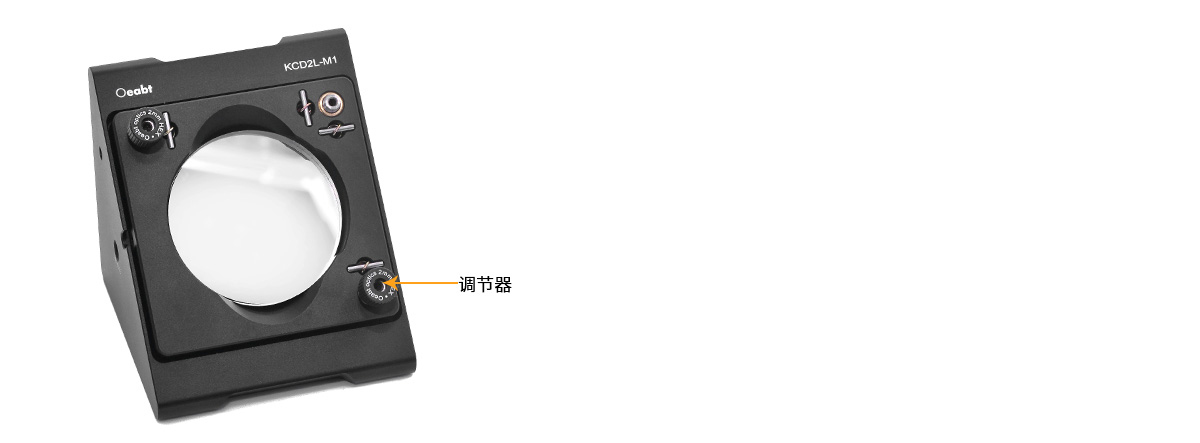

Регулируемое крепление под прямым углом в виде клетки обеспечивает регулировку угла наклона и наклона на ±4° для оптики, установленной на монтажной пластине под углом 45° к среднему горизонтальному положению. Регулировка угла наклона и наклона осуществляется тремя регулировочными винтами с резьбой 100 TPI («TPI»: количество нитей на дюйм, ниток на дюйм) для плавного перемещения с высоким разрешением. Две из этих регулировочных пластин содержат съемные ручки, а третью необходимо регулировать с помощью шестигранного ключа на 2 мм или шариковой отвертки.

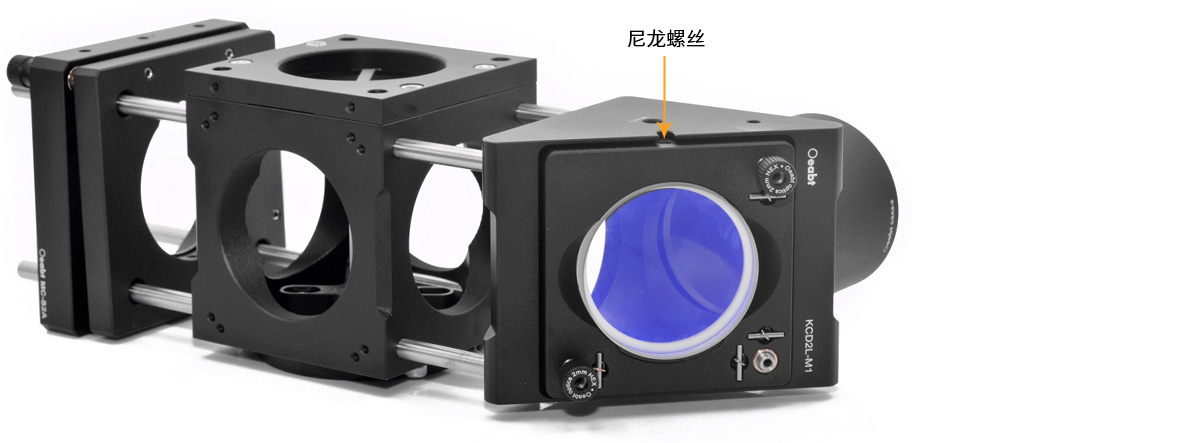

Монтажная пластина совместима с оптическими компонентами диаметром 2 дюйма (50,8 мм), а толщина установленной линзы не должна быть тоньше 4 мм. С помощью шестигранного ключа на 2 мм или шариковой отвертки закрепите оптику винтами с нейлоновым наконечником на боковой стороне крепления. Боковая конструкция не ограничивает толщину устанавливаемой оптики, и доступ к установленной оптике сохраняется, даже если крепление оснащено стержнями или трубками для линз.

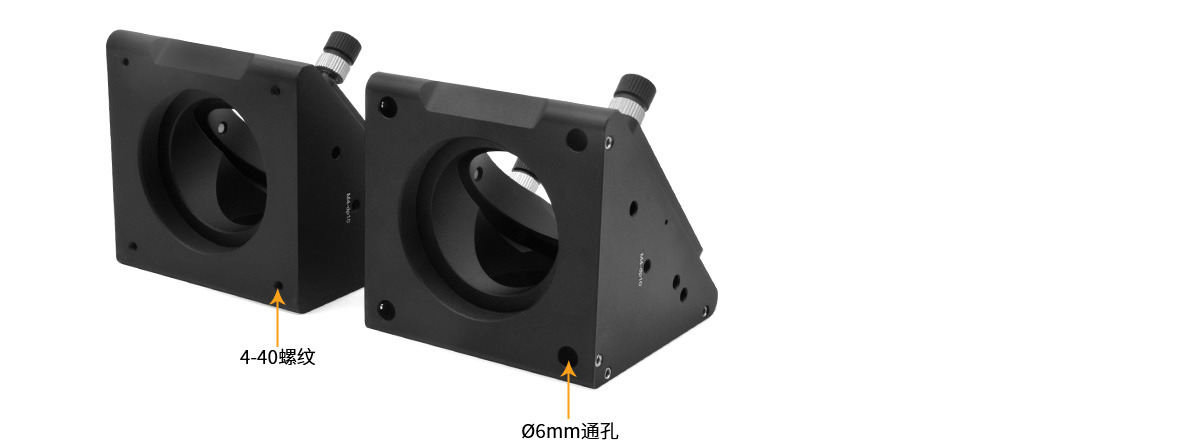

В порту имеются резьбовые отверстия SM2 (2,035"-40), а регулировочная база имеет 8 резьбовых отверстий 4-40 или 8 сквозных отверстий Ø6 мм, которые совместимы с нашими клеточными стержнями серии PCM-S. Их интервалы совпадают . В нашей системе клеток 60 мм два таких крепления под прямым углом эффективно соединяются, регулируются и фиксируются внутри системы клеток.
Индикация шатуна:

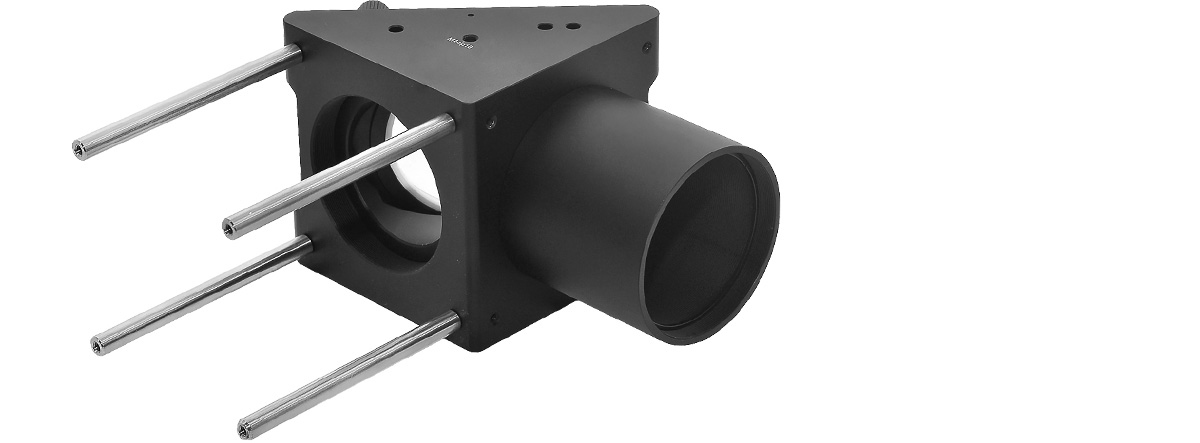

На каждой стороне имеется резьбовое отверстие M4/M6, в которое можно установить стойки диаметром 12 мм и стойки диаметром 1 дюйм для установки в свободном пространстве.
Сборка:

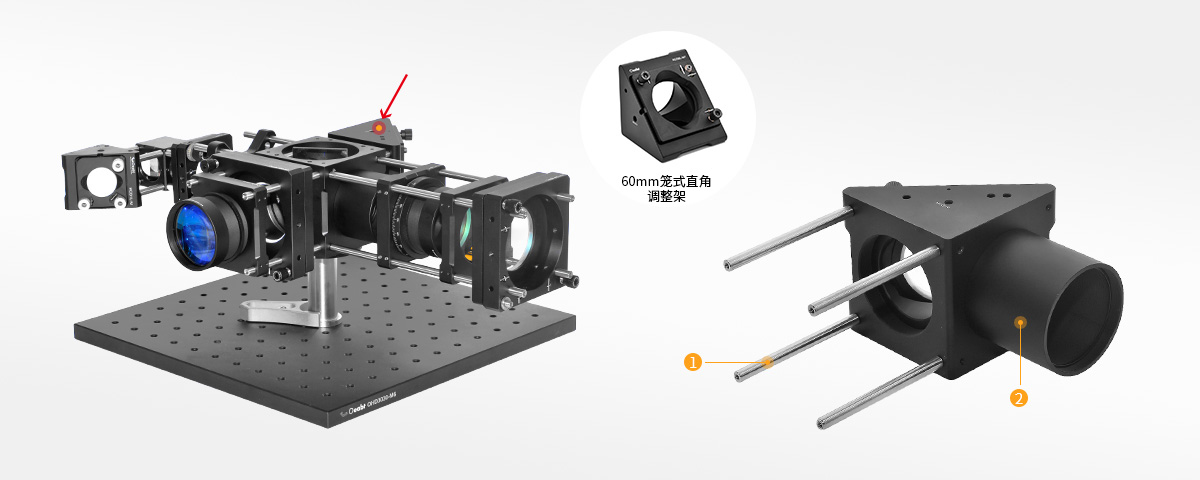

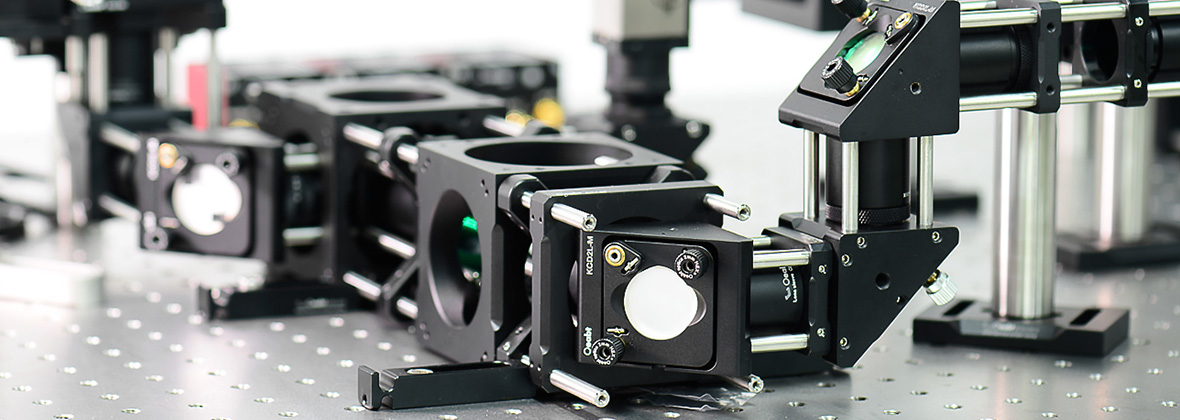

Пример применения:
Модель KCD2L-M1
Спецификация: 76,2*76,2*76,2 мм
Описание продукта: резьбовое отверстие: 4-40, M4/M6, Расстояние между отверстиями: 60*60 мм;
Модель KCD2L-M1A
Спецификация: 76,2*76,2*76,2 мм
Описание продукта: резьбовое отверстие: 4-40, M4/M6, Расстояние между отверстиями: 60*60 мм;
Модель KCD2L-M2
Спецификация: 76,2*76,2*76,2 мм
Описание продукта: гладкое отверстие Ø6 мм, резьба: M4/M6, расстояние между отверстиями: 60*60 мм;
