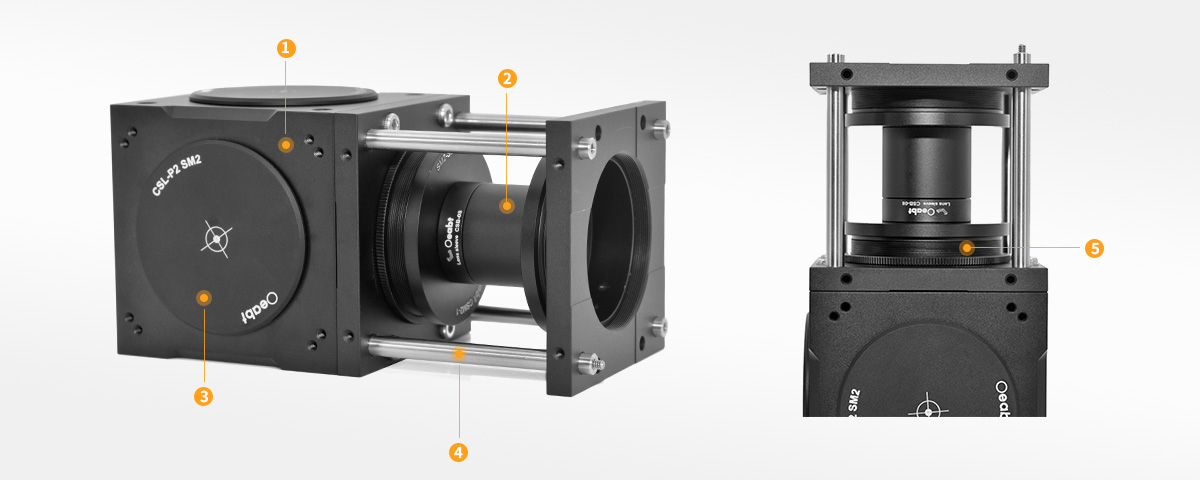

- Совместим с CSL60-M2 Cage Cube, что позволяет прикреплять резьбовые компоненты SM2 к верхней или нижней поверхности куба;
- Внутренняя резьба SM2 (2,035”-40) в сочетании с узлом защиты корпуса позволяет осуществить преобразование корпуса с резьбой SM2 в SM1;
- Благодаря пылезащитному чехлу клеточного типа он может обеспечить светонепроницаемую среду;
- Крышка переоборудования имеет сквозные отверстия диаметром 6 мм для стержней клетки;
- Боковые крепежные винты диаметром 3 мм могут зафиксировать фиксированное положение стержня клетки;
- Совместим с системой клеток шириной 60 мм;
Это крышка куба клетки с резьбой SM2, используемая с кубом клетки CSL60-M2 . Она устанавливается и фиксируется через потайные отверстия на крышке снаружи куба с помощью 4 болтов с головкой M4; ее можно установить и зафиксировать с помощью CSL-куба . Пылезащитная крышка клетки P2 , обеспечивающая светонепроницаемую среду внутри куба.
Техническое описание:
Это крышка куба клетки с резьбой SM2, используемая с кубом клетки CSL60-M2. Она устанавливается и фиксируется через потайные отверстия на крышке снаружи куба с помощью 4 болтов M4; ее можно установить. и фиксируется с помощью куба клетки CSL-P2. Пылезащитная крышка обеспечивает светонепроницаемость внутри куба;

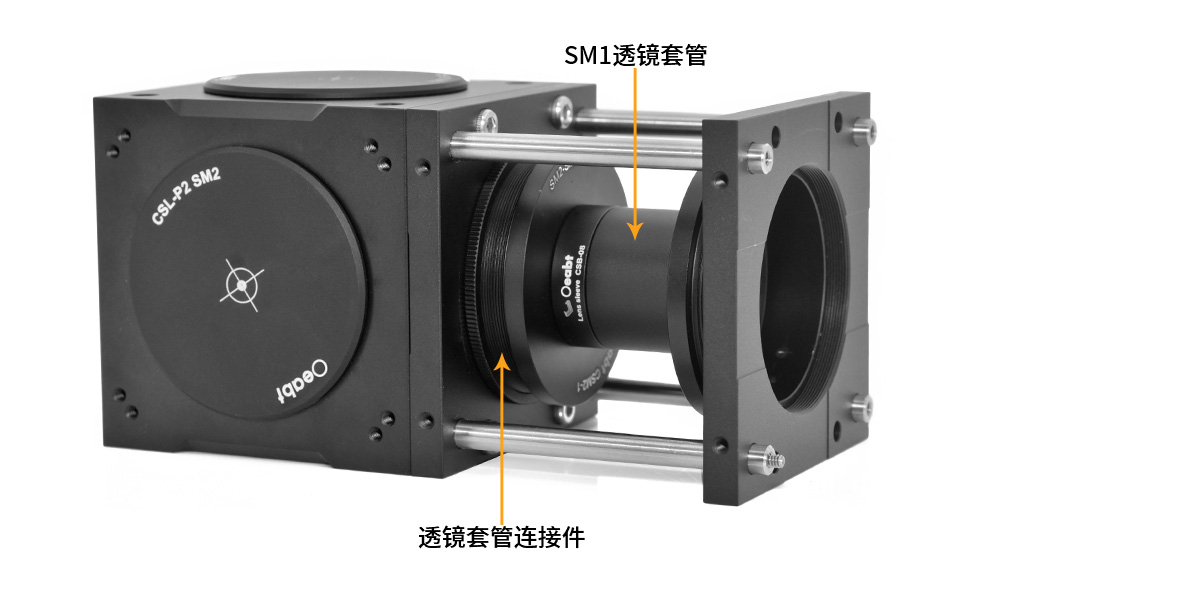

С внутренней резьбой SM2 (2.035-40); позволяет присоединять компоненты с резьбой SM2 к верхней или нижней поверхности куба. Его также можно использовать с узлом защиты втулки CSM2-1 для преобразования втулки SM2 в SM1;
Для установки стойки M6 с обеих сторон обработаны четыре сквозных отверстия диаметром 6 мм . Конструкция сквозных отверстий позволяет торцевой пластине перемещаться вдоль стойки клетки, а затем с помощью прилагаемых крепежных винтов M3 надежно зафиксировать ее и закрепить стойку клетки. Стержни прикручиваются к кубу и совместимы с каркасными конструкциями;

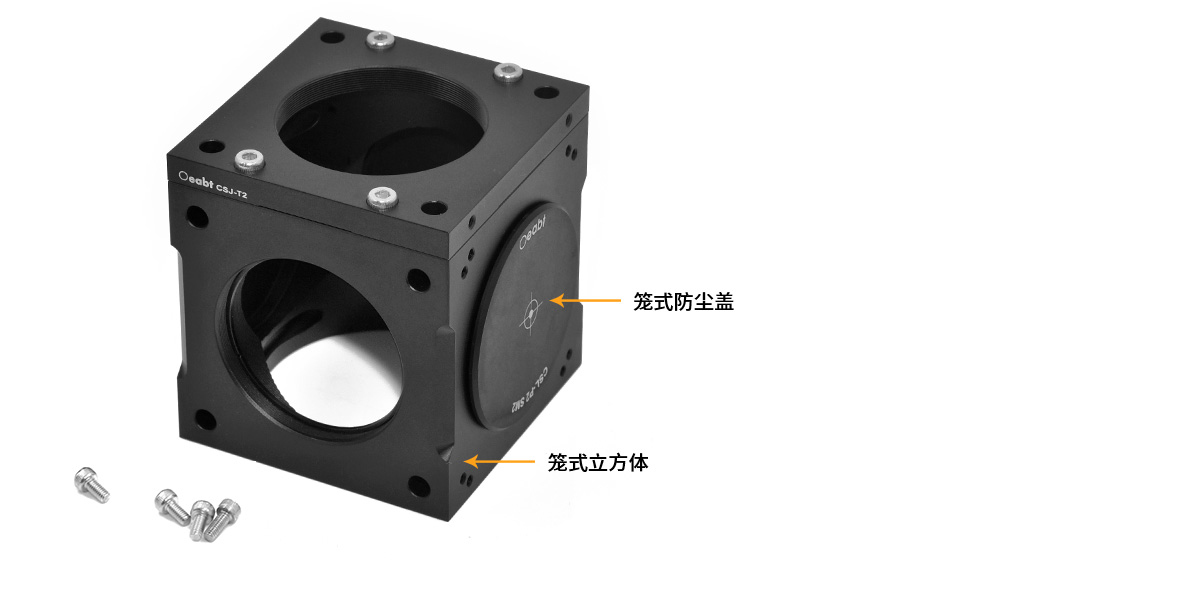

Сборка:

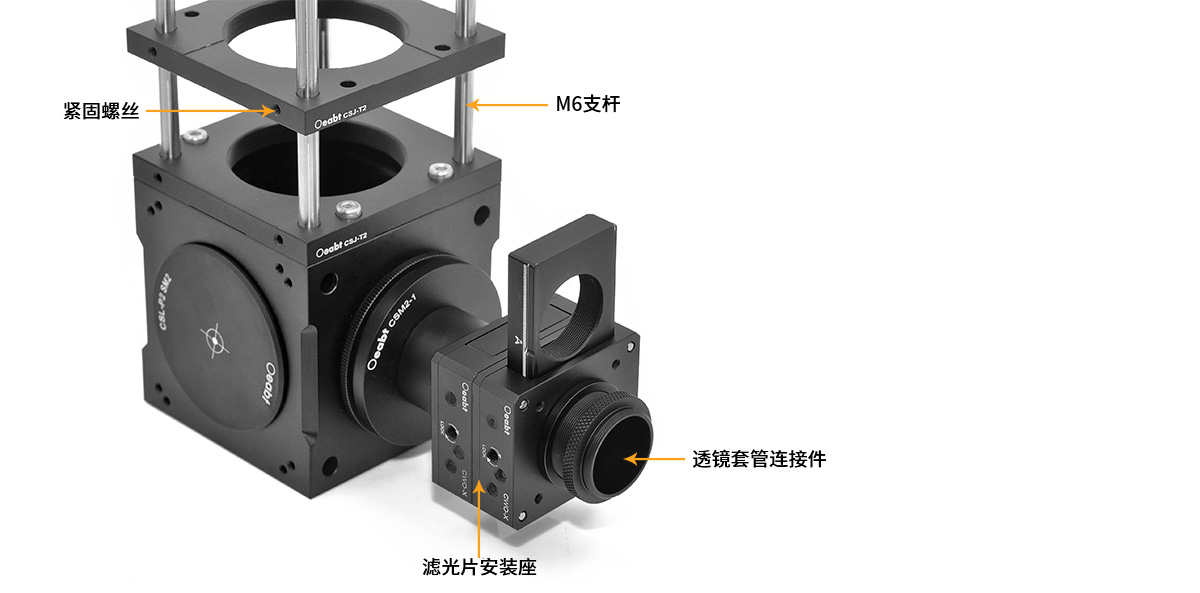

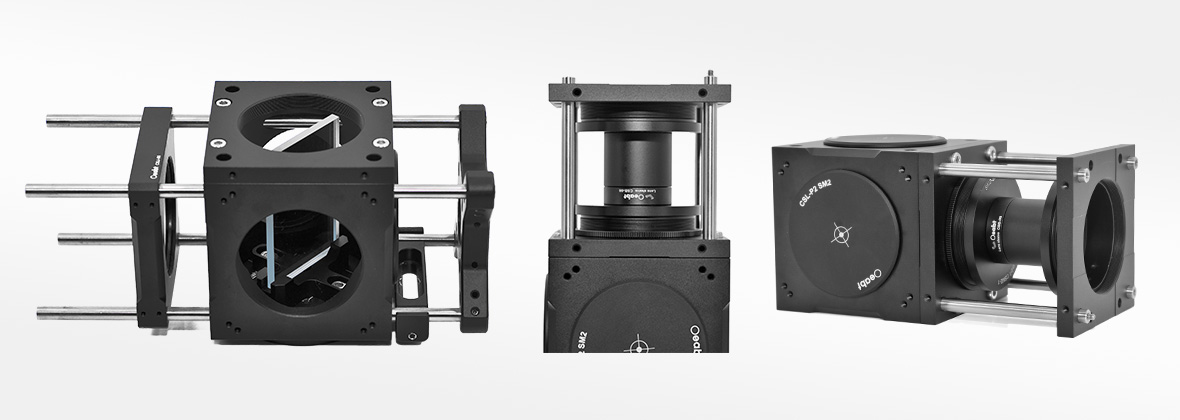

Пример применения:

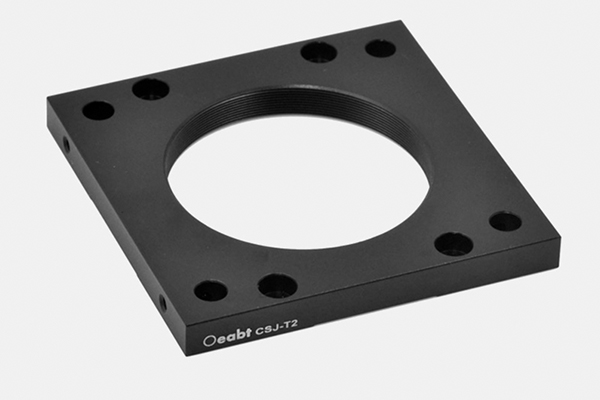

Модель CSJ-T2
Спецификация: 76,2*76,2*7,62 мм
Описание продукта: сквозное отверстие М6, потайное отверстие М4
