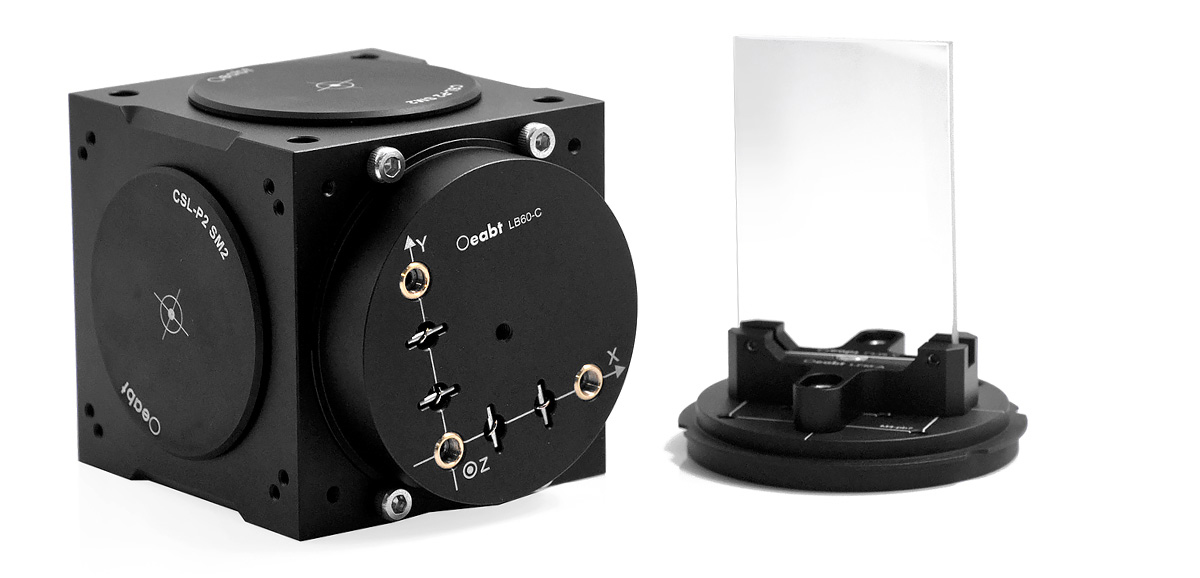

• Платформу можно установить сверху или снизу куба клетки CSL60-M2 размером 60 мм, обеспечивая возможность вращения;
• На платформе LB60-A имеются 17 отверстий для винтов M4 и на платформе LB60-C 8 отверстий для винтов M4, оба из которых можно использовать для установки креплений оптических компонентов;
• В дополнение к ручному позиционированию вращения LB60-C также имеет три регулятора для обеспечения движения по тангажу, рысканью и Z-направлению;
• Подходит для установки светоделительных кубов, призм, таких как светоделители, дихроичных линз и других квадратных или круглых оптических компонентов;
• В отверстие для винта M4 внизу можно установить стойку из нержавеющей стали диаметром 12 мм для создания свободного пространства;

Может быть установлен сверху или снизу наших кубиков-клеток диаметром 60 мм. Отверстия в платформе позволяют прикрепить их к кубу винтами М4. На платформе LB60-A имеется 17 отверстий для винтов M4, а на платформе LB60-C — 8 отверстий для винтов M4, которые можно использовать для установки креплений оптических компонентов. Эти отверстия для винтов можно использовать с нашим креплением для фильтра LFM-A или зажимным рычагом PRK3-A30 для крепления таких предметов, как призмы.

Техническое описание:

Может быть установлен сверху или снизу наших кубиков-клеток диаметром 60 мм. Вырезы в платформах позволяют прикрепить их к кубу с помощью винтов с головкой M4.

Платформа LB60-A фиксирована и обеспечивает только поворотное позиционирование. В дополнение к ручному вращению и позиционированию платформа LB60-C также имеет три регулятора для обеспечения угла наклона, отклонения от курса и перемещения в направлении Z на 2 мм. Функция регулировки LB60-C осуществляется с помощью трех шестигранных регулировочных винтов диаметром 2 мм.

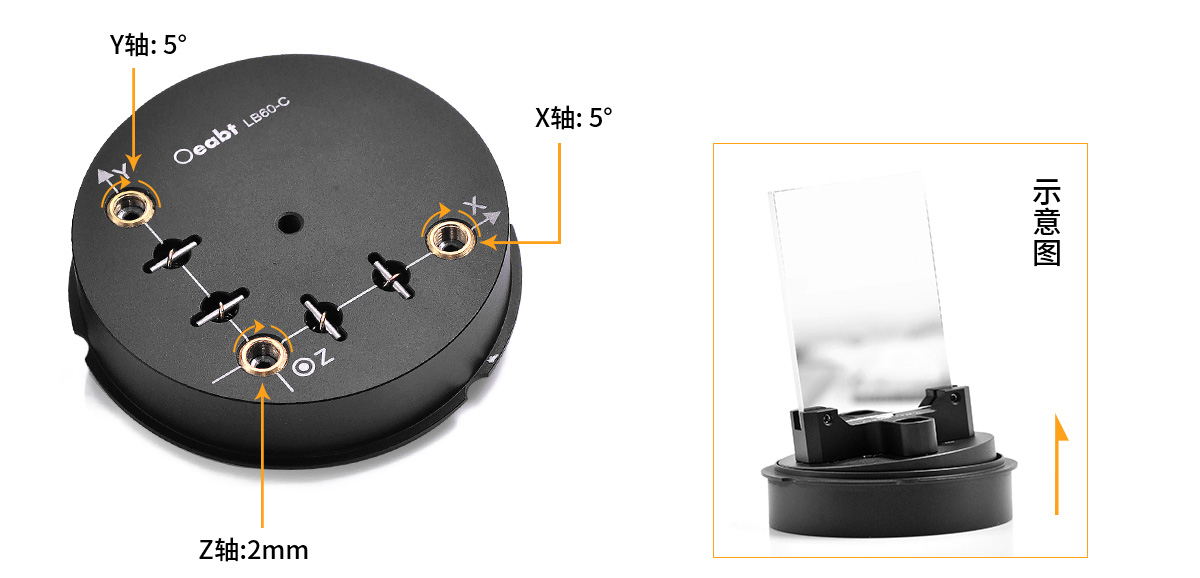

Диапазон регулировки по осям X и Y составляет 5°, а регулируемая высота по оси Z — 2 мм. Когда ось Z используется в качестве точки опоры, когда ось Z регулируется и наклон оси необходимо уменьшить, сначала необходимо уменьшить высоту оси Z, прежде чем можно будет регулировать ось XY;

На платформе LB60-A имеется 17 отверстий для винтов M4 и на платформе LB60-C 8 отверстий для винтов M4, которые можно использовать для установки креплений оптических компонентов. Эти отверстия для винтов можно использовать с нашим креплением для фильтра LFM-A или зажимным рычагом PRK3-A30 для крепления таких предметов, как призмы.

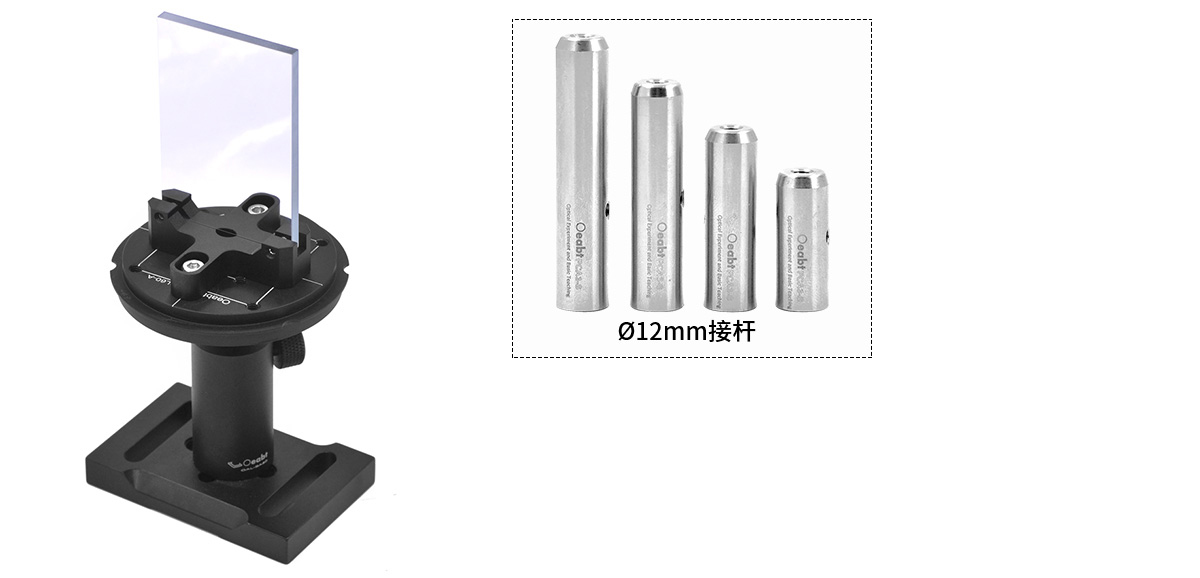

В нижней части каждой платформы имеется отверстие для винта M4, поэтому ее можно установить на стойку Ø12 мм для конструкции свободного пространства;

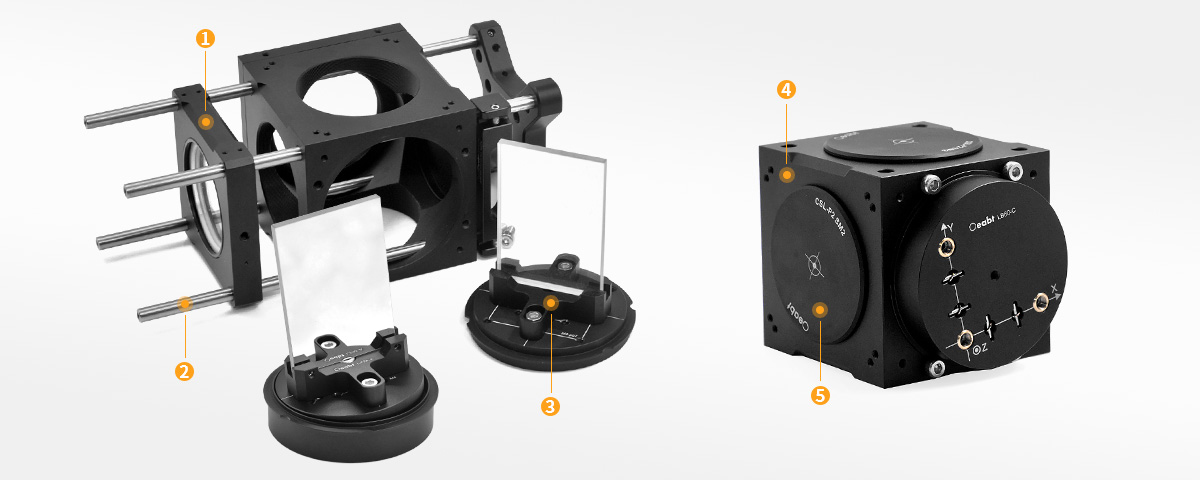

Сборка:

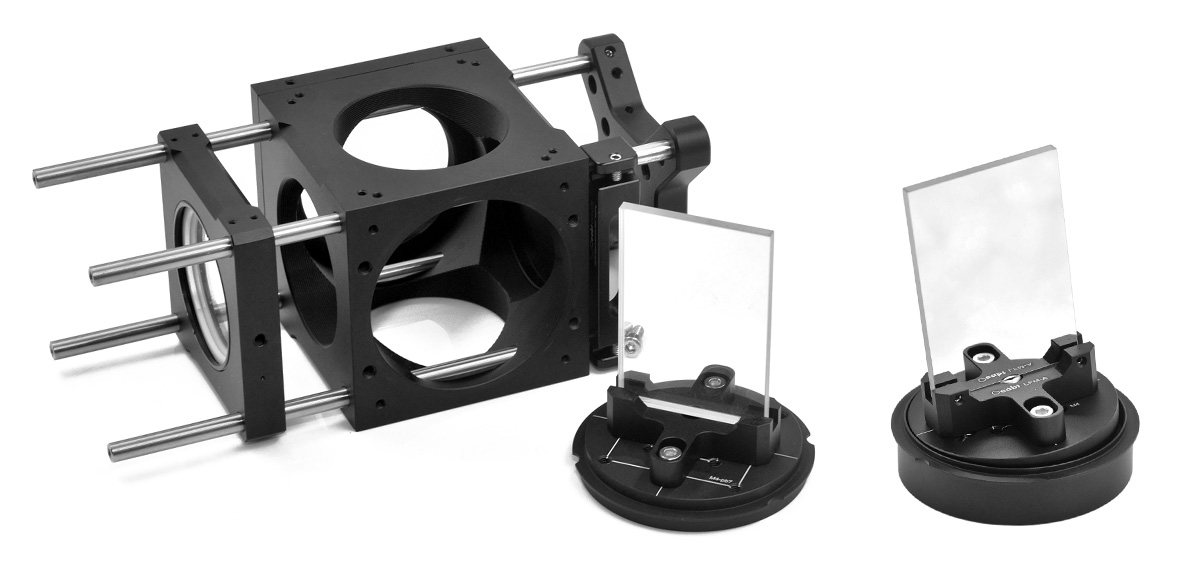

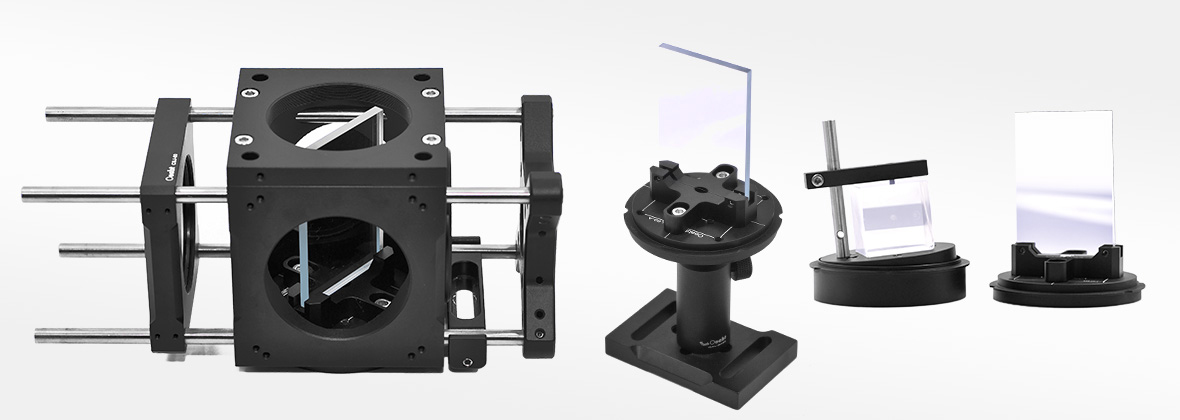

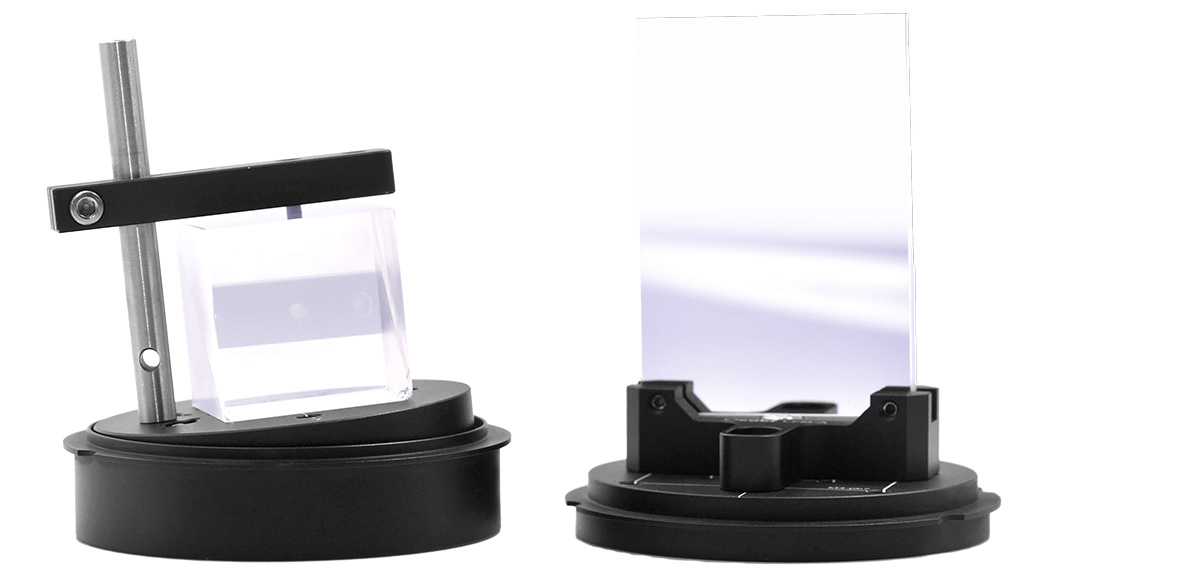

Пример применения:

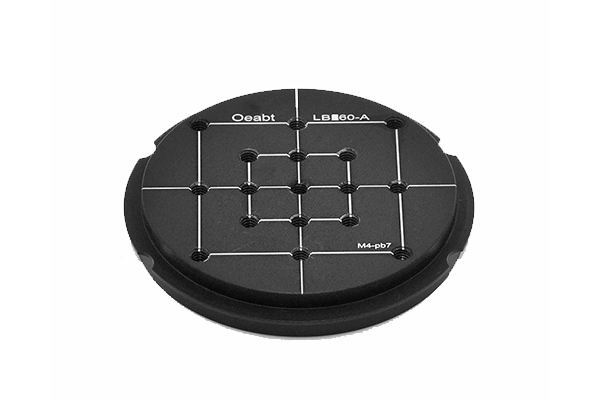

Метод LB60-A

Спецификация: Ø71мм, толщина 10мм

Описание продукта: функция: позиционирование вращения

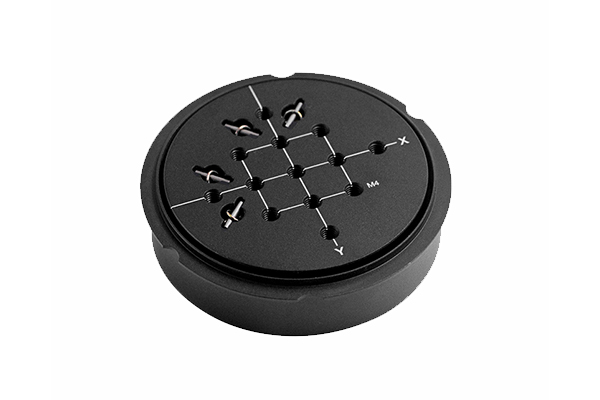

Метод LB60-C

Спецификация: Ø71мм, толщина 18мм

Описание продукта: Обеспечивает вращательное позиционирование, наклон, рыскание и движение по оси Z.
