- Специально разработан для установки прямоугольной, квадратной или круглой оптики в кубическом корпусе размером 60 мм;
- Необходимо использовать с платформой BL60-A и наклонной платформой BL60-C;
- Совместим с системой клеток шириной 60 мм;
Серия LFM специально разработана для установки прямоугольной, квадратной или круглой оптики в кубическом корпусе размером 60 мм. При использовании с монтажной платформой BL60-A или BL60-C монтажный кронштейн позволяет размещать дихроичные зеркальные фильтры, фильтры, светоделители или фильтры нейтральной плотности под любым углом, соответствующим падающему свету.
|
модель
|
ЛФМ2-А
|
ЛФМ2-Б
|
|
Спецификация
|
50*54*9 мм
|
62,7*55,9*33,7 мм
|
|
патрубок
|
М4
|
М4
|
|
масса
|
26,5 г
|
35,2 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Держатели фильтров серии LFM специально разработаны для установки прямоугольной, квадратной или круглой оптики в кубическом корпусе размером 60 мм . При использовании с монтажной платформой BL60-A или BL60-C монтажный кронштейн позволяет располагать дихроичные зеркальные фильтры, фильтры, светоделители или фильтры нейтральной плотности под любым углом, соответствующим падающему свету. Крепление оптики и фильтра должно быть вставлено в куб-клетку перед установкой на монтажную платформу.

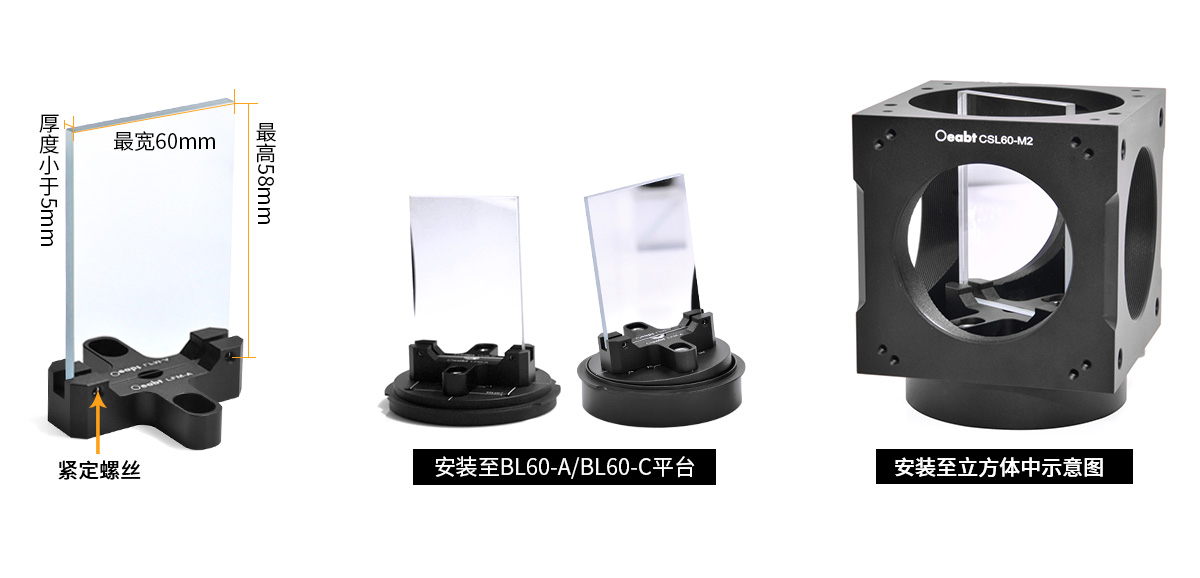

В LFM-2A можно устанавливать прямоугольные или квадратные фильтры высотой до 58 мм и длиной 42–60 мм. С помощью гаечного ключа затяните установочные винты на боковой стороне держателя фильтра, чтобы стабилизировать положение объектива. Он должен быть оснащен фиксированной платформой BL60-A или наклонной платформой BL60-C для установки в куб клетки размером 60 мм.

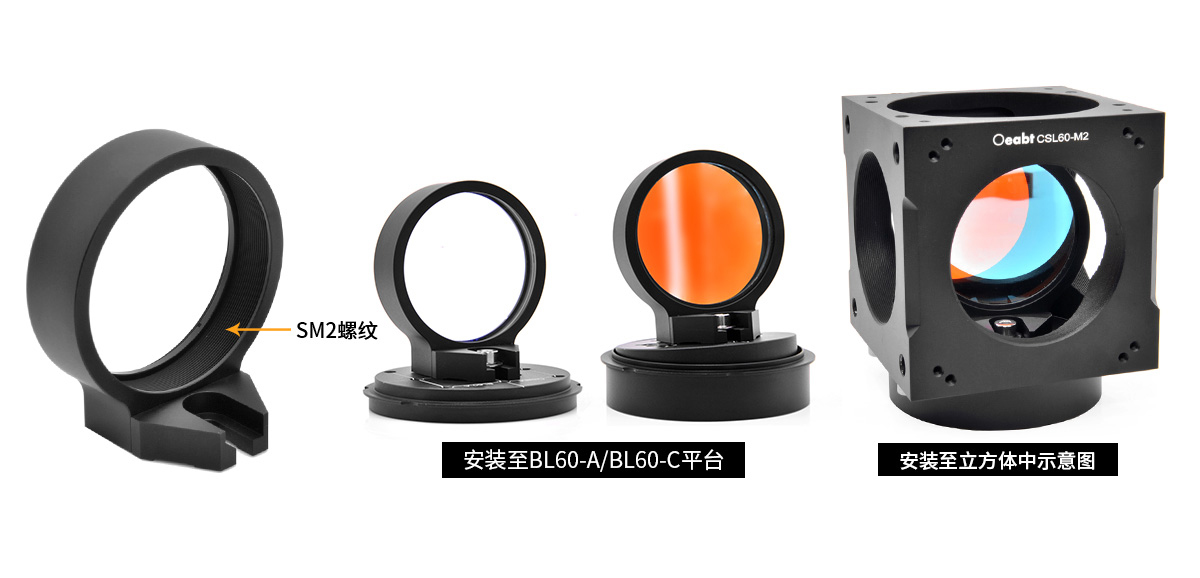

LFM2-B имеет внутреннюю резьбу SM2 (2,035"-40) и может вмещать оптику Ø2" толщиной до 13 мм с помощью прилагаемого стопорного кольца CSK4. При использовании в кубе клетки размером 60 мм это крепление позволяет Расположено в центре куба клетки. Эта функция особенно важна, когда зеркало установлено в кубе клетки. Оно должно быть оснащено установочной платформой BL60-A или наклонной платформой BL60-C для установки в клетку шириной 60 мм. куб. .

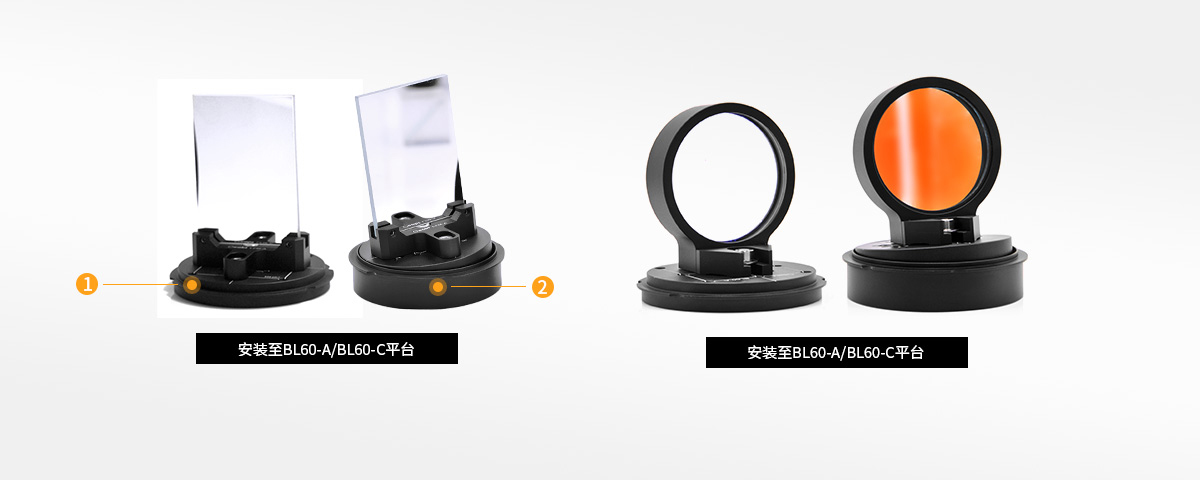

Сборка:

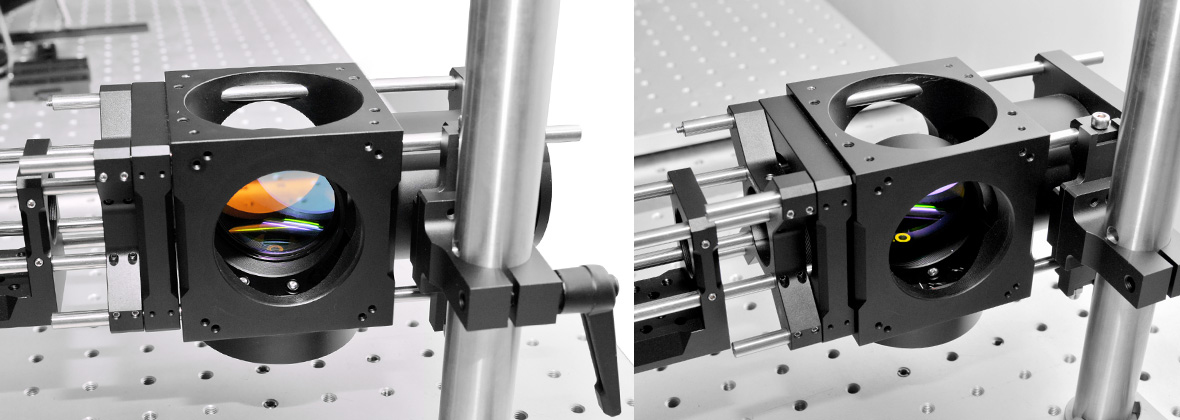

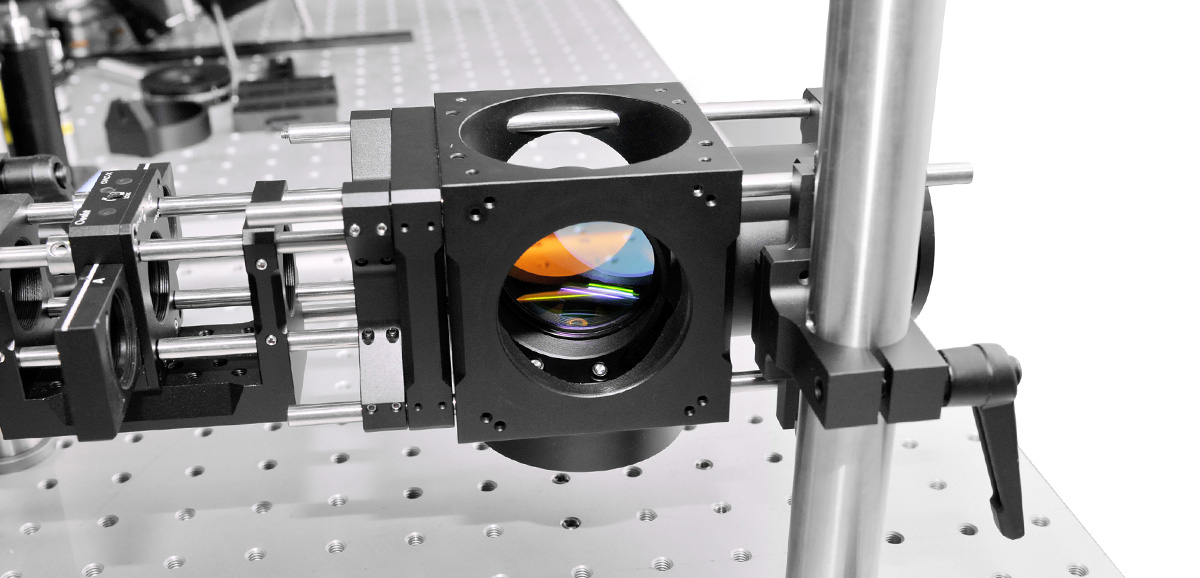

Пример применения:
Модель LFM2-A
Спецификация: 50*54*9 мм
Описание продукта: может вмещать прямоугольные или квадратные фильтры высотой до 58 мм и длиной 42–60 мм.

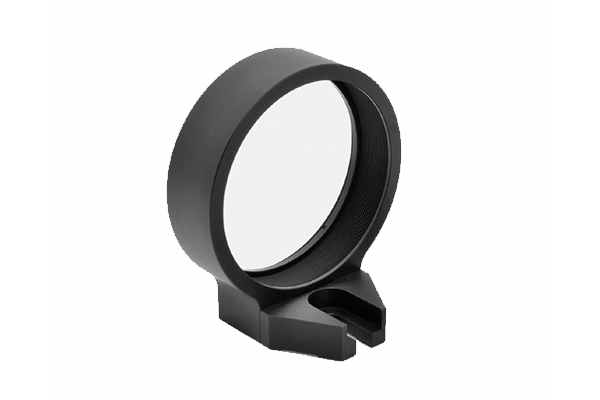

Модель LFM2-B
Спецификация: 62,7*55,9*33,7 мм
Описание продукта: принимает оптику диаметром 2 дюйма и толщиной до 13 мм.
