- Совместимость с оптикой диаметром 2 дюйма (50,8 мм), установленной на оптической оси, совместимой с каркасными системами диаметром 60 мм;
- Обеспечивает диапазон регулировки угла наклона и наклона ±3°;
- Сквозное отверстие для крепления стержня клетки Ø6 мм;
- Для установки стоек можно использовать отверстия с резьбой М4 с трех сторон;

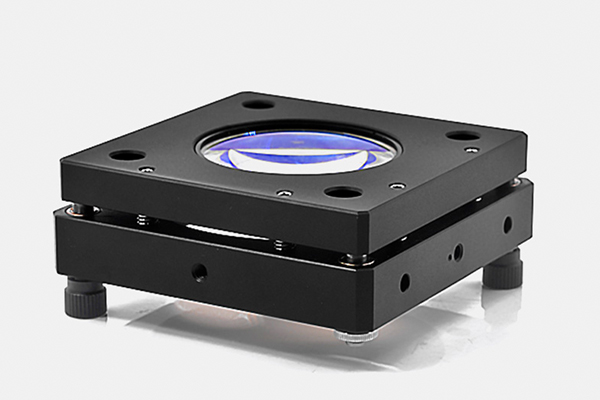

Кинематическое крепление обеспечивает регулировку наклона и наклона оптики ±3°. Регулировка угла наклона и наклона осуществляется тремя регулировочными винтами с резьбой 100 TPI («TPI»: количество нитей на дюйм, ниток на дюйм) для плавного перемещения с высоким разрешением. Эти регуляторы имеют конструкцию с запирающим воротником и съемную ручку.
|
Наименование товара
|
Регулировочная рама клетки
|
|
модель
|
МС-С2
|
МС-С2А
|
|
Спецификация
|
88,9*88,9*45,2 мм
|
|
Диафрагма
|
СМ2(2,035”-40)
|
Ø50,9 мм
|
|
Диапазон регулировки
|
Угол наклона и наклона ±3°
|
|
Сквозное расстояние между отверстиями
|
60мм*60мм
|
|
|
масса
|
295,9 г
|
295,5 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

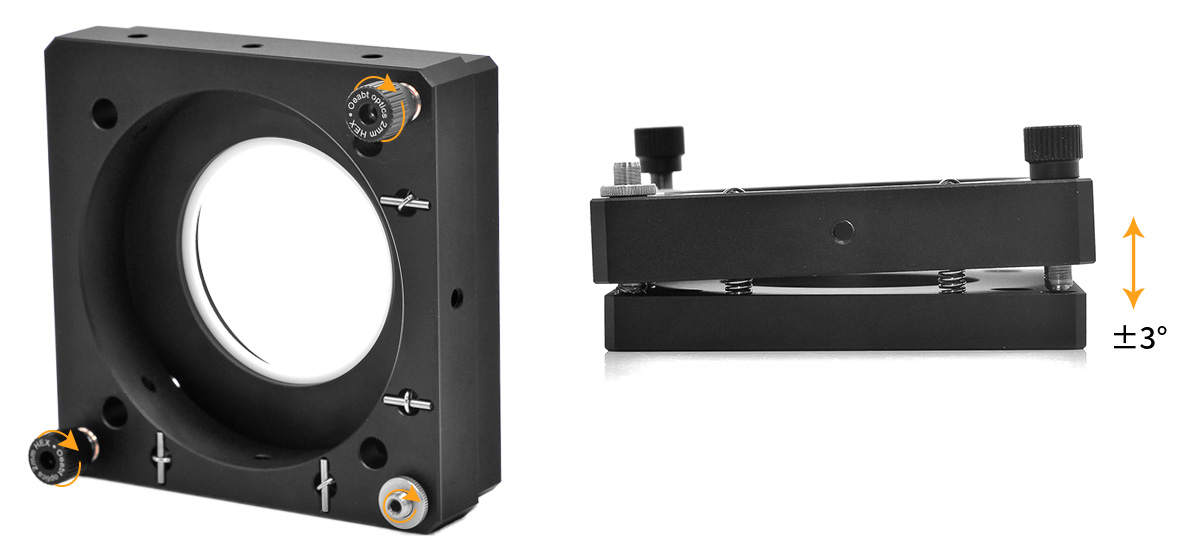

Кинематическое крепление обеспечивает регулировку угла наклона и наклона оптического элемента в пределах ±3°. Регулировка угла наклона и наклона осуществляется тремя регулировочными винтами 100TPI («TPI»: количество нитей на дюйм, ниток на дюйм) для плавного перемещения с высоким разрешением. Эти регуляторы имеют конструкцию с запирающим воротником и съемную ручку.

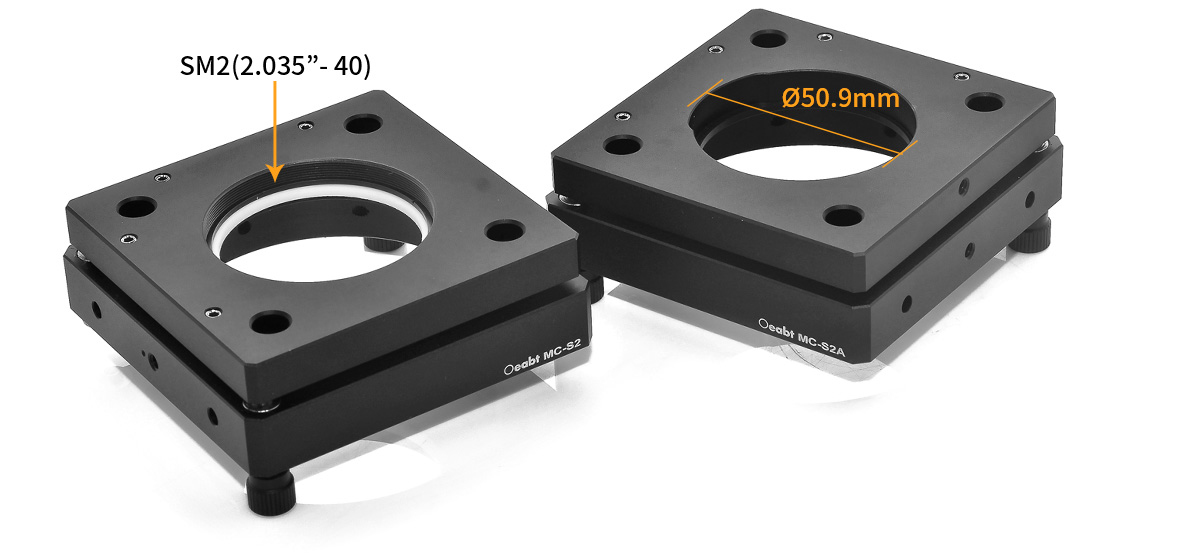

MC-S2 имеет резьбу SM2 (2,035"-40) и включает стопорное кольцо SM2 и шайбу Ø2" для фиксации оптики; напротив, в MC-S2A для фиксации оптики используется установочный винт с нейлоновым наконечником. Закрепите оптику шестигранным ключом на 2 мм или шариковой отверткой.

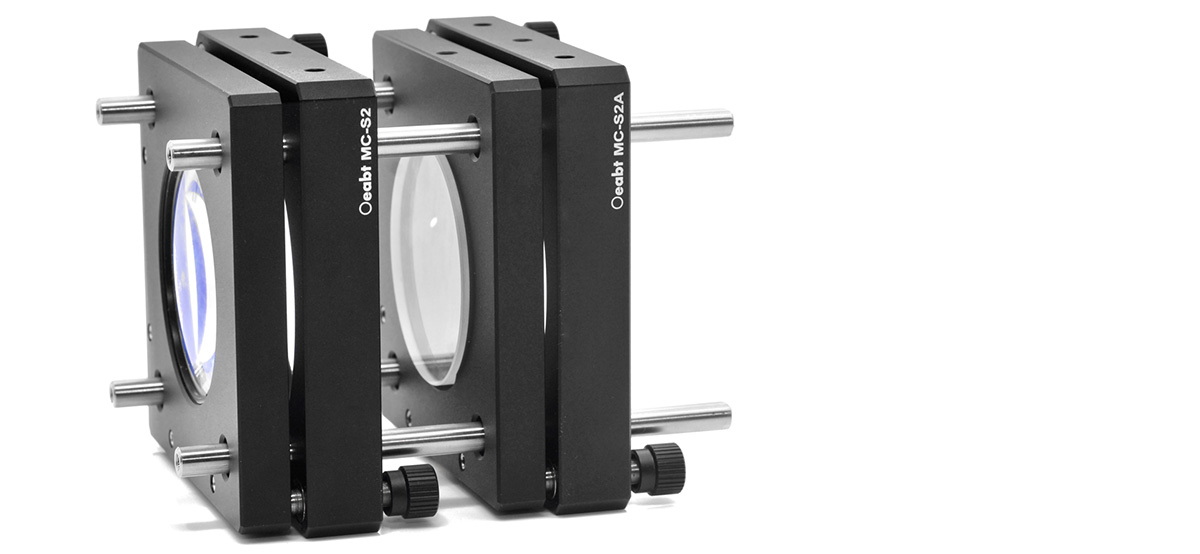

Совместим с оптическими компонентами диаметром 2 дюйма (Ø50,8 мм), установленными на регулировочном креплении; MC-S2 может устанавливать более тонкие оптические компоненты (толщиной не более 6,5 мм). MC-S2A предназначен для установки более толстой оптики (минимальная толщина 5 мм).

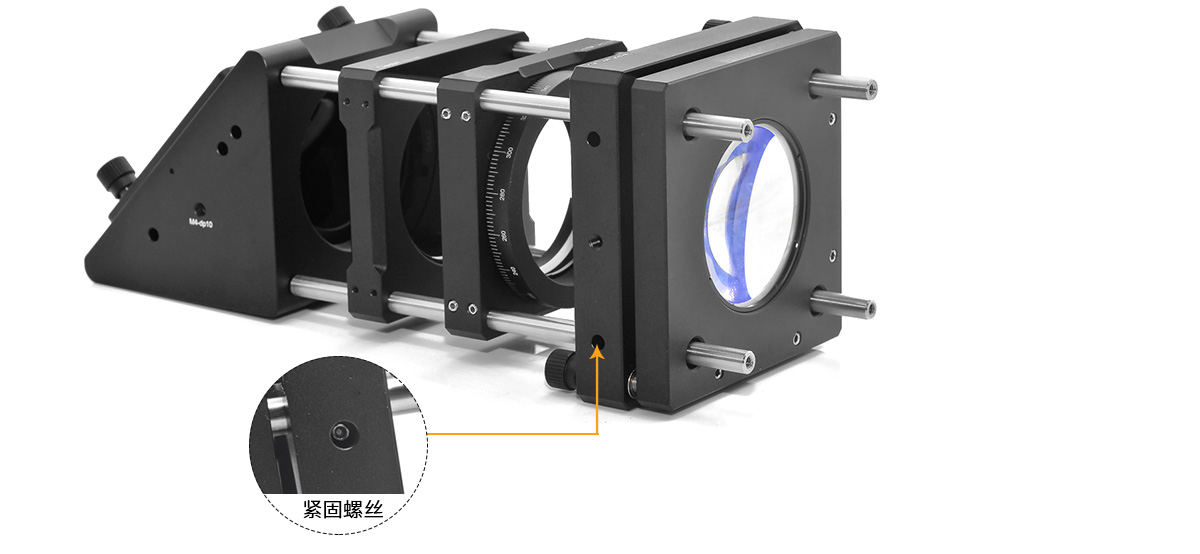

На поверхности регулировочного крепления имеются 4 сквозных отверстия диаметром 6 мм, которые совместимы с нашими стержнями клетки PCM-S , и включают четыре крепежных винта по бокам. Стержни клетки можно зафиксировать, затянув крепежные винты с помощью Шестигранный ключ на 1,5 мм или шариковая отвертка. Закрепите его на месте.

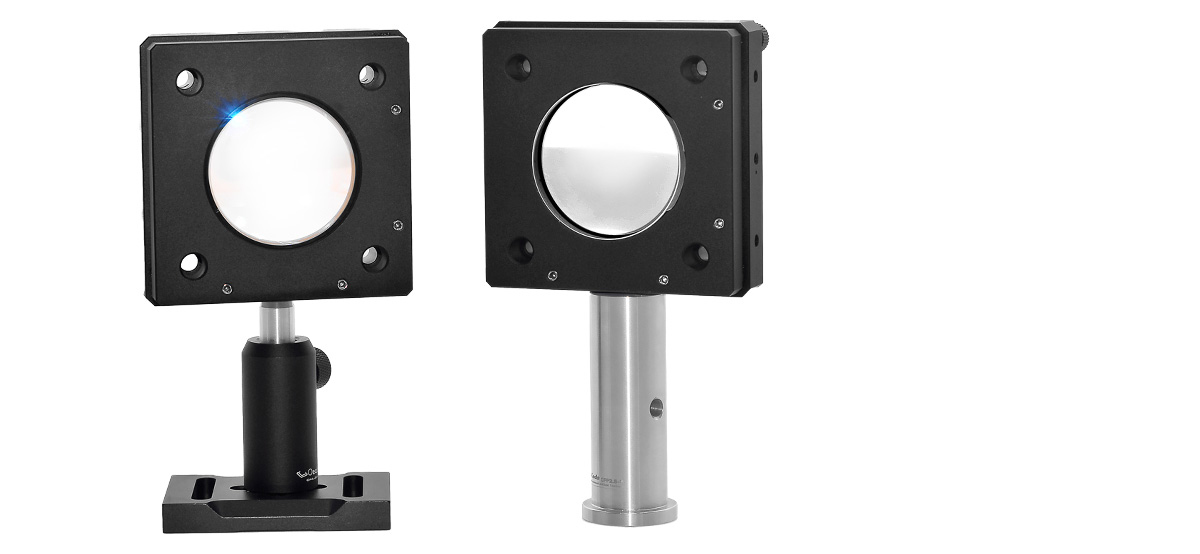

На каждой из трех сторон имеются резьбовые отверстия M4, а для строительства в свободном пространстве можно установить опоры.

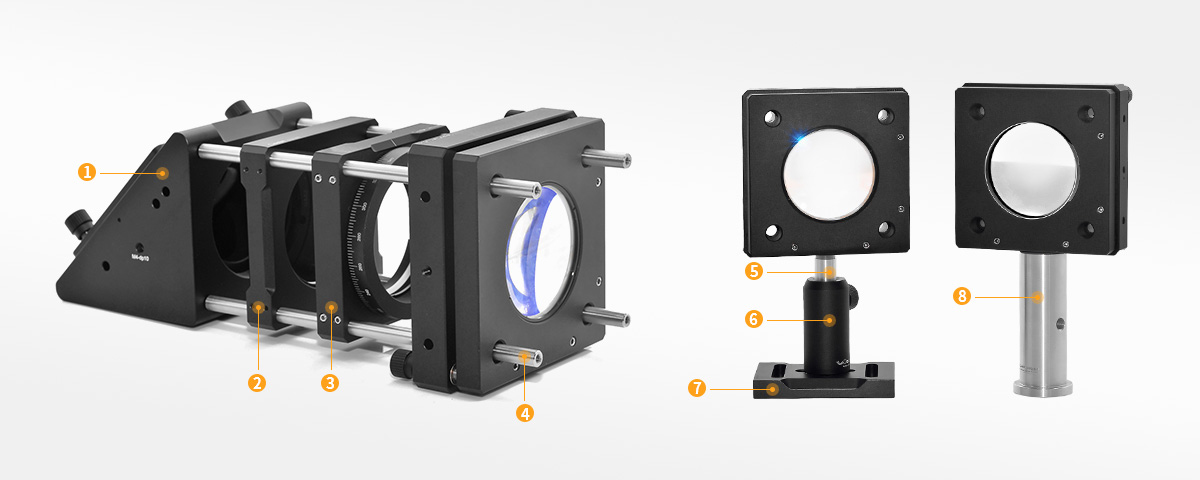

Сборка:

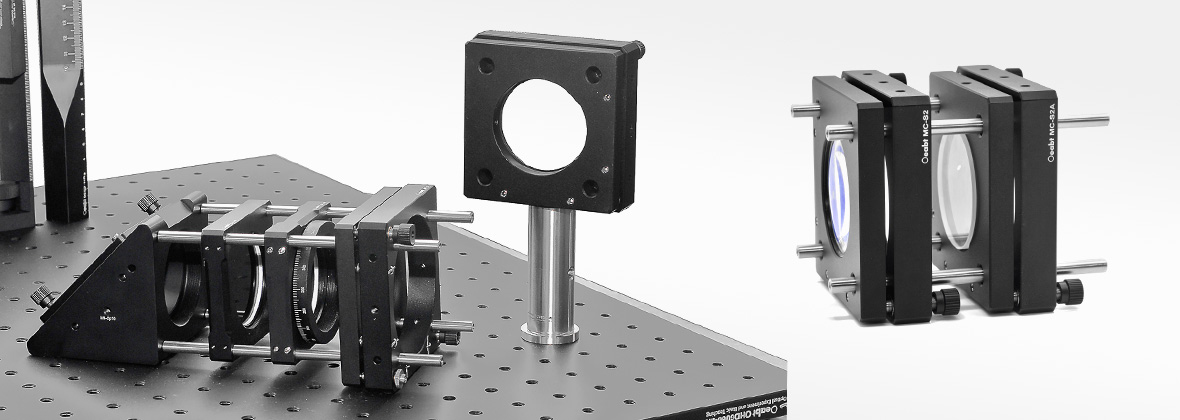

Пример применения:
Модель МС-С2
Спецификация: 88,9*88,9*45,2 мм
Описание продукта: диапазон регулировки: шаг и наклон ±3°,
расстояние между сквозными отверстиями: 60 мм*60 мм;

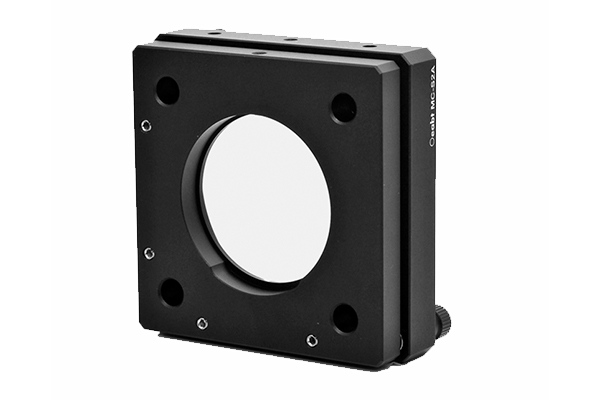

Модель МС-С2А
Спецификация: 88,9*88,9*45,2 мм
Описание продукта: Диапазон регулировки: шаг и наклон ±3°,
расстояние между сквозными отверстиями: 60 мм*60 мм;
