- Совместим с системой клеток шириной 60 мм;
- Ход по осям X и Y составляет ±3 мм, а ход невращающейся оси Z составляет ±2 мм;
- С резьбой SM1 (1,035”-40), совместимой с продуктами серии тубусов для линз SM1;

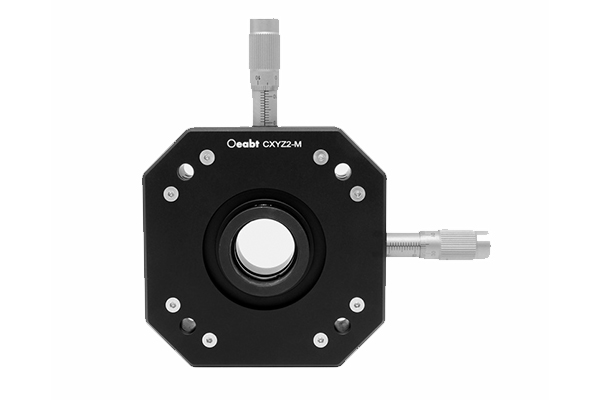

Поступательное крепление серии CXYZ2-M имеет поступательные ходы по осям X, Y и Z. Ход XY позволяет объекту в системе перемещаться вертикально на ±3 мм вдоль оптической оси. Ход оси Z составляет ±2 мм, что позволяет компенсировать ошибки фокусировки в таких приложениях, как выравнивание волокна или установка объектива.
|
модель
|
CXYZ2-М
|
CXYZ2-PM
|
|
Спецификация
|
94,0*94,0*32,6 мм (без регулятора)
|
|
регулятор XY
|
Микрометр SM13
|
PSM8A Дифференциальный регулятор
|
|
Точность индексации
|
Шаг привода 0,5 мм, шкала 10 мкм, нониус 1 мкм.
|
Один раунд грубой настройки составляет 0,35 мм; один раунд точной настройки составляет 100 мкм, 2 мкм/градация.
|
|
Диапазон перемещения
|
Перемещение по оси XY составляет ±3 мм, перемещение по оси Z составляет ±2 мм.
|
|
центральное отверстие
|
SM1 (1,035”-40) внутренняя резьба
|
|
Тип резьбы
|
2 отверстия под винты M6
|
|
Сквозное расстояние между отверстиями
|
Сквозное отверстие Ø6мм, шаг 60*60мм.
|
|
масса
|
425,3 г
|
425,3 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

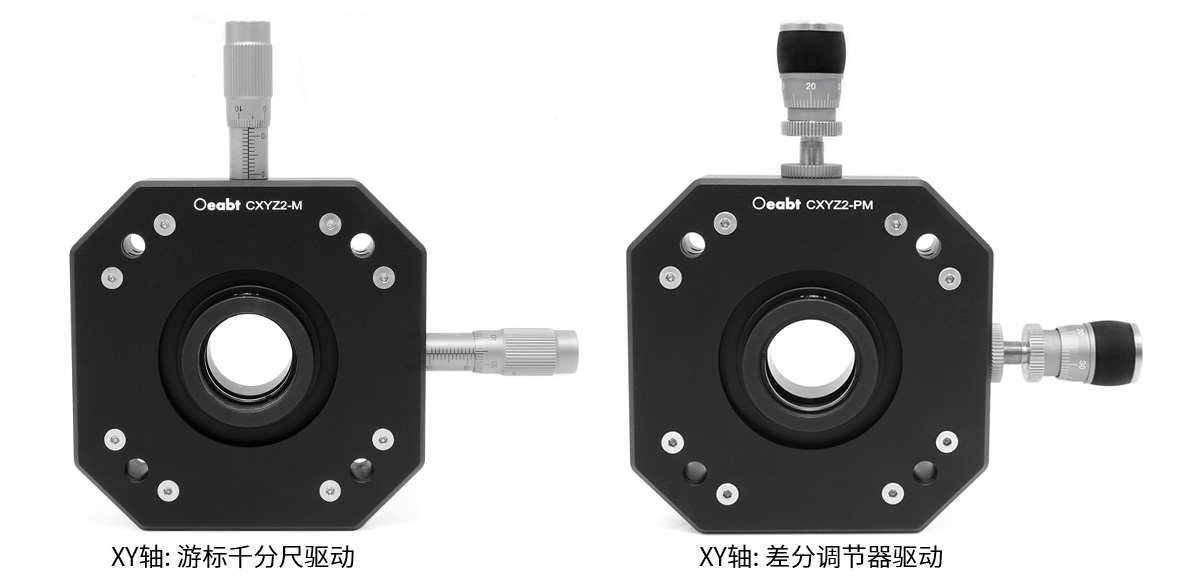

Поступательное крепление серии CXYZ2-M имеет поступательные ходы по осям X, Y и Z. Ход XY позволяет объекту в системе перемещаться вертикально ± 3 мм вдоль оптической оси. Он имеет два режима привода: микрометрический и дифференциальный привод. Ход оси Z составляет ±2 мм, что позволяет компенсировать ошибки фокусировки в таких приложениях , как выравнивание волокна или установка объектива.

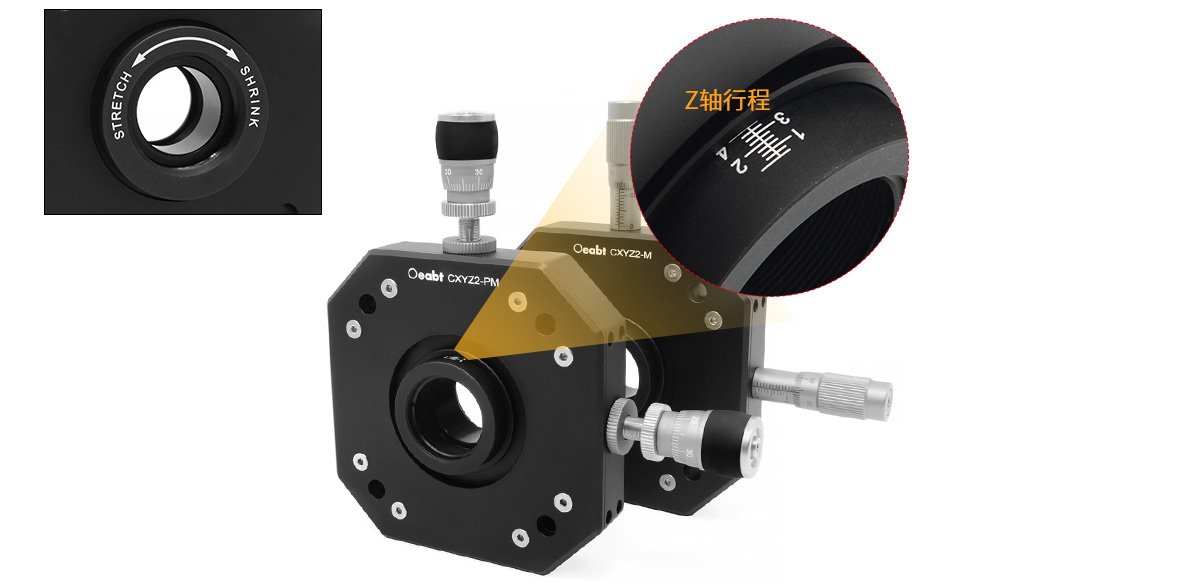

Регулировочный диск на задней стороне вращающегося монтажного основания может перемещаться вдоль оси Z. На циферблате выгравирована лазером «телескопическая» индикаторная стрелка, указывающая направление вращения, используемое для перемещения монтажного основания вперед и назад. . На телескопической втулке монтажного основания также имеются метки, выгравированные лазером с интервалом 0,5 мм, обозначающие положение перемещения по оси Z.

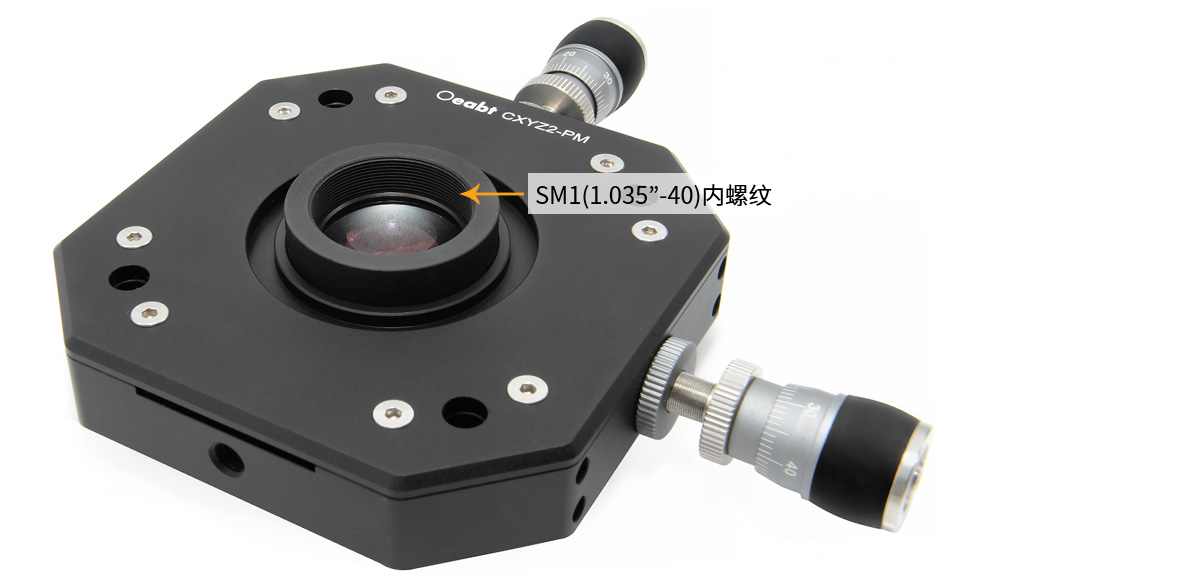

Опорный кронштейн монтажного основания имеет резьбу SM1 (1,035'-40) и снабжен стопорным кольцом CSK3 , на которое можно устанавливать оптические компоненты диаметром 1 дюйм и толщиной до 10,5 мм.
Четыре сквозных отверстия крепления можно использовать с нашими опорами диаметром 6 мм , что делает их совместимыми с нашей системой клеток диаметром 60 мм . На боковой стороне монтажного отверстия стержня клетки имеются установочные винты . Используйте шестигранный ключ на 1,6 мм, чтобы зафиксировать фиксированное положение.

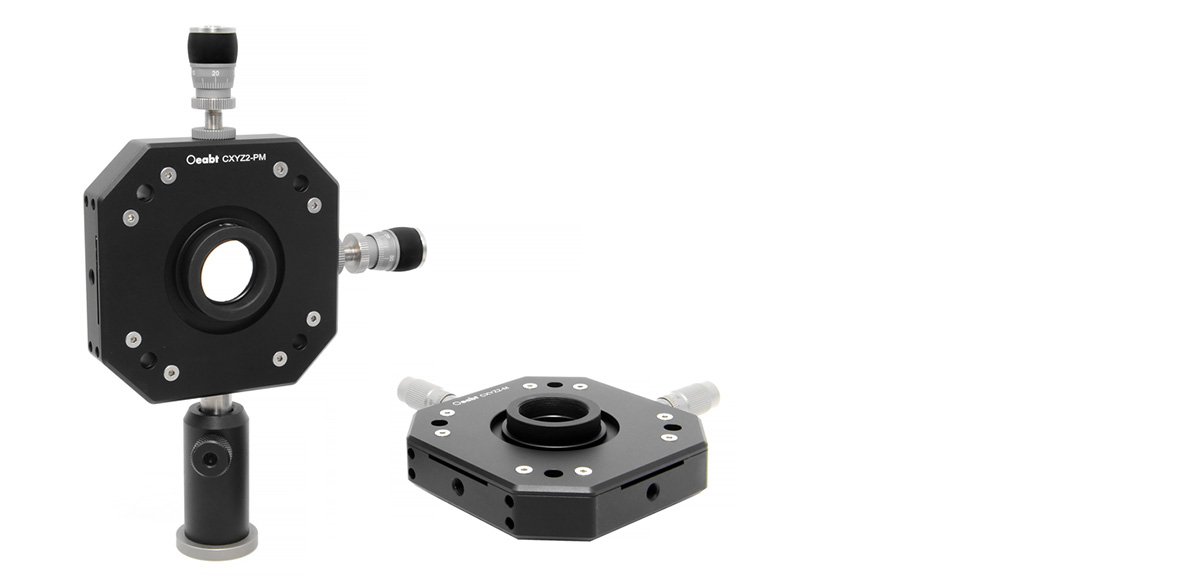

На противоположных сторонах регулятора XY имеются 2 резьбовых отверстия M6 для облегчения установки стоек.

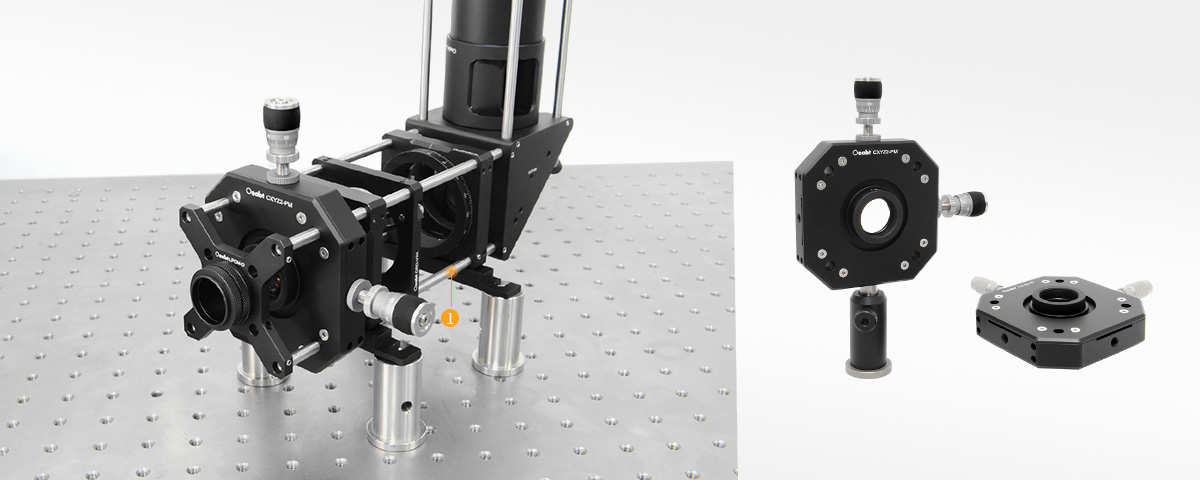

Сборка:

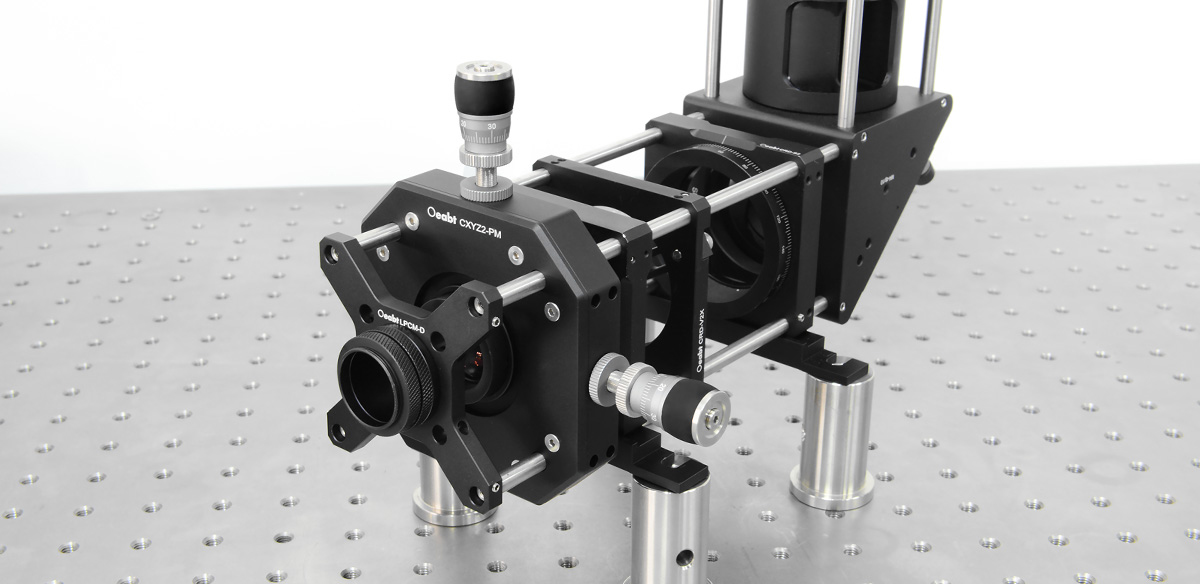

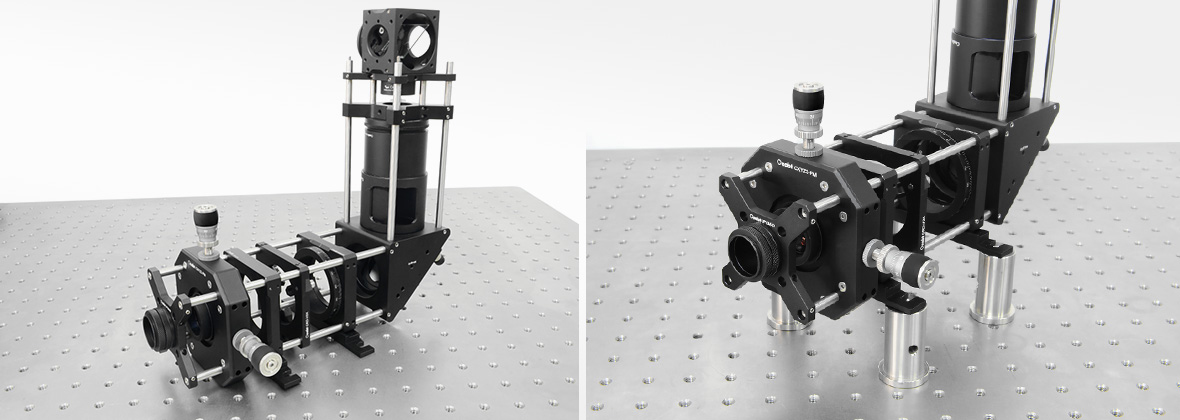

Пример применения:
Модель CXYZ2-М
Спецификация: 94,0*94,0*32,6 мм (без регулятора)
Описание продукта: регулятор XY: микрометр SM13;
Точность градуировки: шаг привода 0,5 мм, шкала 10 мкм, нониус 1 мкм;
диапазон перемещения: перемещение по оси XY ± 3 мм, перемещение по оси Z ± 2 м; расстояние между сквозными отверстиями: сквозное отверстие Ø6 мм, расстояние между 60 * 60 мм;
Модель CXYZ2-PM
Спецификация: 94,0*94,0*32,6 мм (без регулятора)
Описание продукта: Регулятор XY: дифференциальный регулятор PSM8A;
точность индексации: грубая регулировка по одному кругу 0,35 мм; точная регулировка по одному кругу 100 мкм, 2 мкм/индекс; диапазон перемещения: перемещение по оси XY ±3 мм, перемещение по оси Z ±2 мм;
расстояние между сквозными отверстиями: диаметр сквозного отверстия 6 мм. , шаг 60*60мм;
