- Дизайн с двойным центральным отверстием обеспечивает устойчивость установленного лазера и отличную начальную концентричность; Совместим с установкой гелий-неонового лазера диаметром 30–44 мм; Обеспечивает регулируемый диапазон угла наклона ±5° и угла отклонения от курса ±5°; Совместим с системой клеток 60 мм. ;
CSJ-TILT оснащен регулировочной базой с двойными центральными отверстиями, которая совместима с установкой гелий-неоновых лазеров диаметром 30–44 мм или цилиндрических компонентов для позиционирования без дрейфа. В то же время, благодаря ограничению дуги и функции трехточечного позиционирования, гелий-неоновый лазер надежно устанавливается, обеспечивая повторяемость углового направления и стабильность.
|
модель
|
CSJ-TILT
|
|
Спецификация
|
79,1*84,6*16,0 мм
|
|
Диаметр зажима
|
Ø30мм-44мм
|
|
Диапазон регулировки
|
±5° по тангажу, ±5° по рысканью
|
|
Сквозное расстояние между отверстиями
|
Ø6,02 мм, шаг 60*60 мм
|
|
масса
|
129,2 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
CSJ-TILT имеет регулировочную базу с двойными центральными отверстиями, которая совместима с установкой гелий-неоновых лазеров диаметром 30–44 мм или цилиндрических компонентов для позиционирования без дрейфа. В то же время, благодаря ограничению дуги и функции трехточечного позиционирования, гелий-неоновый лазер надежно устанавливается, обеспечивая повторяемость углового направления и стабильность.

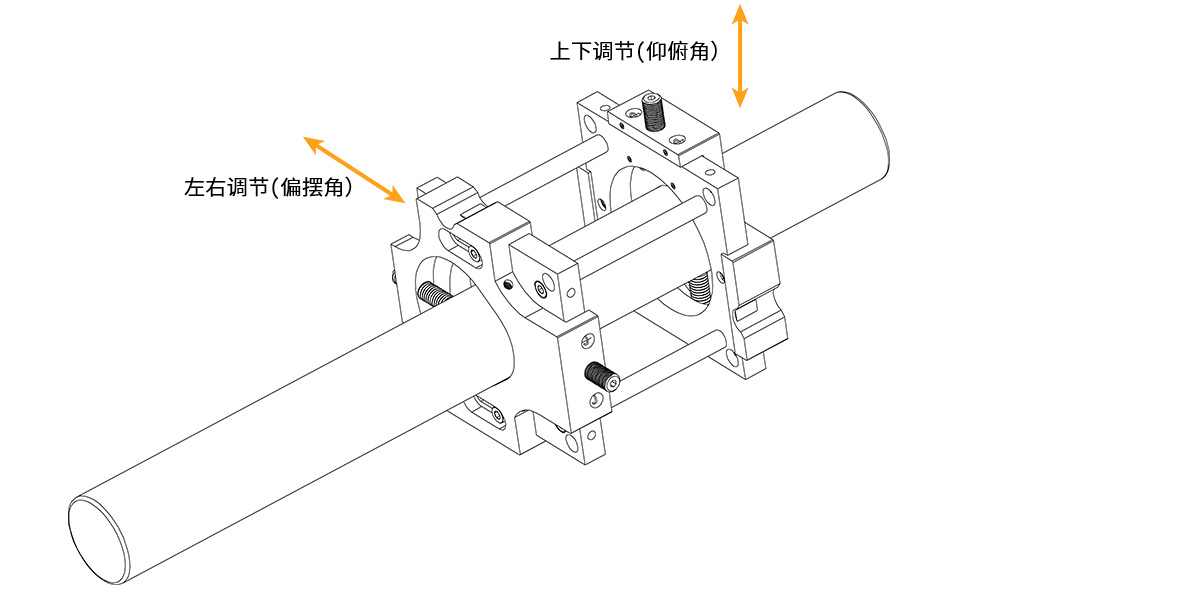

Регулировочный винт на одном конце пружины растяжения также обеспечивает управление углом наклона ±5° и отклонением ±5° для позиционирования источника лазерного света для достижения плавной регулировки, небольшого перекрестного взаимодействия и точного размещения луча. После регулировки угла затяните две шпильки слева и справа на передней панели, чтобы зафиксировать положение угла.

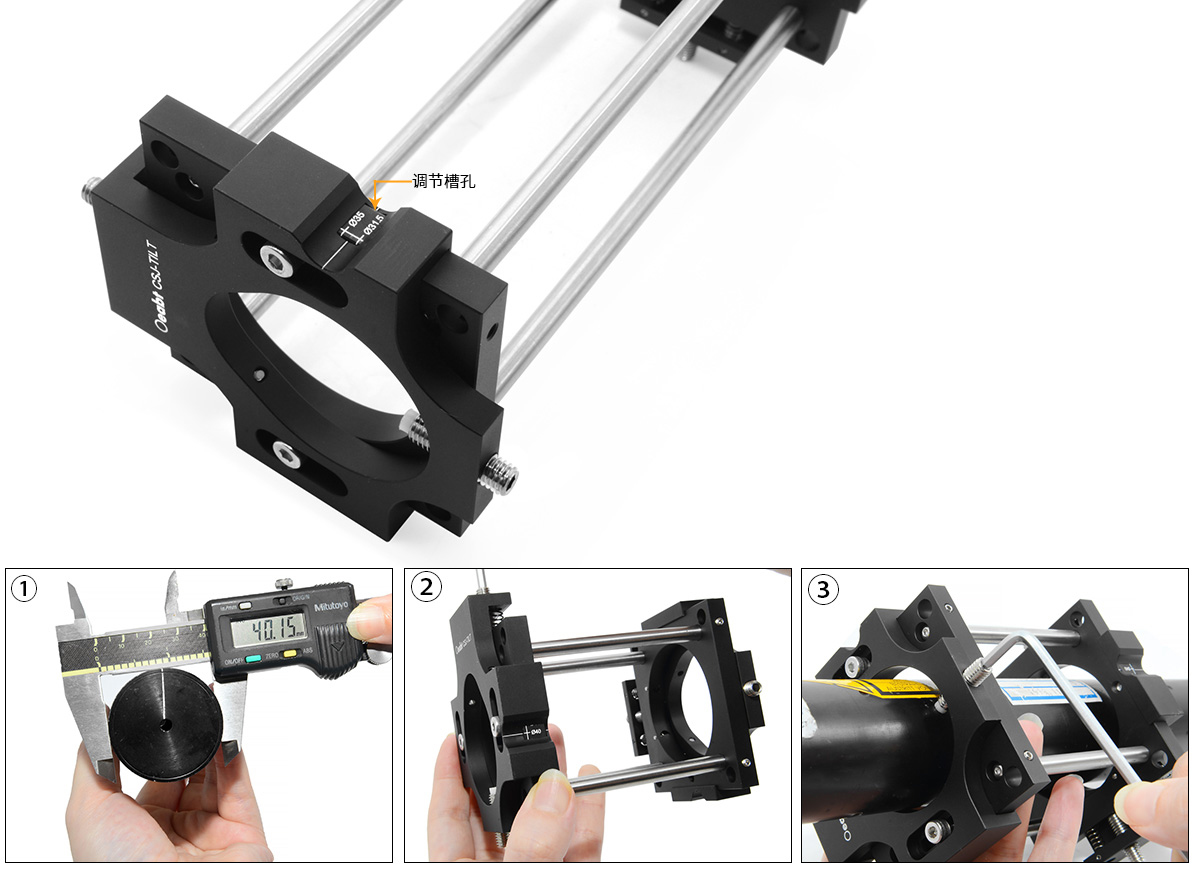

На одном конце монтажного основания имеется регулировочная прорезь, а ссылочный номер диаметра выгравирован лазером (это число является установочным диаметром). Диаметр можно быстро установить и отрегулировать, отрегулировав линию выравнивания рядом с пазом для быстрой установки. Обратите внимание, что положение установки после определения диаметра зажима теперь является центрально-коаксиальным.

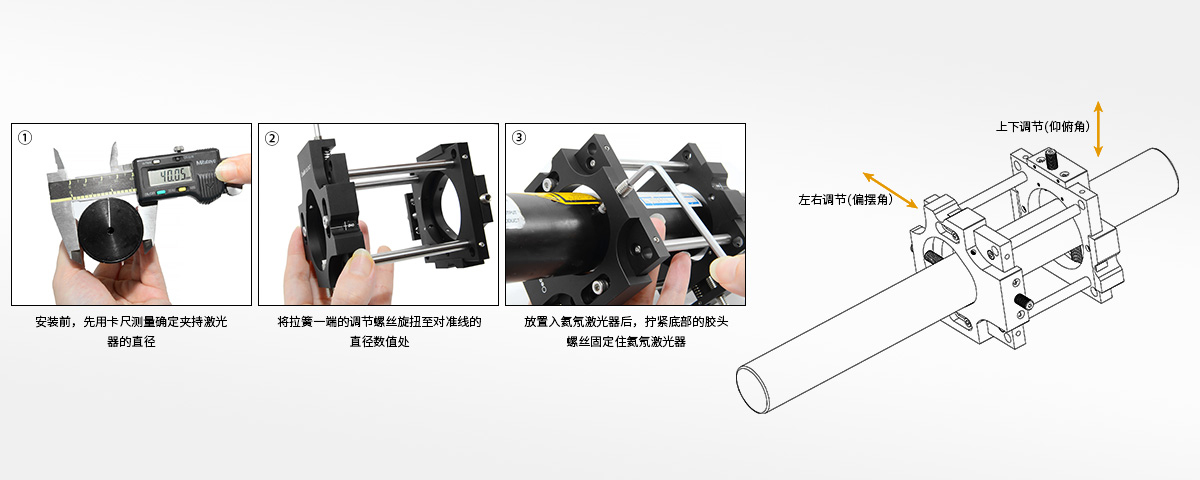

Перед установкой сначала измерьте штангенциркулем диаметр закрепленного лазера и с помощью регулировочного винта на одном конце пружины растяжения поверните его в положение диаметра, отмеченное регулировочным пазом. После установки гелий-неонового лазера затяните установочный винт внизу, чтобы закрепить гелий-неоновый лазер.
Вокруг монтажного основания имеются 4 сквозных отверстия диаметром 6,02 мм с расстоянием 60*60 мм. Они совместимы с каркасными системами диаметром 60 мм и могут быть интегрированы с компонентами каркаса. Его также можно использовать с защелкивающимся монтажным кронштейном CSK-A70 для создания свободного пространства.
Предустановленные компоненты:
Сборка:

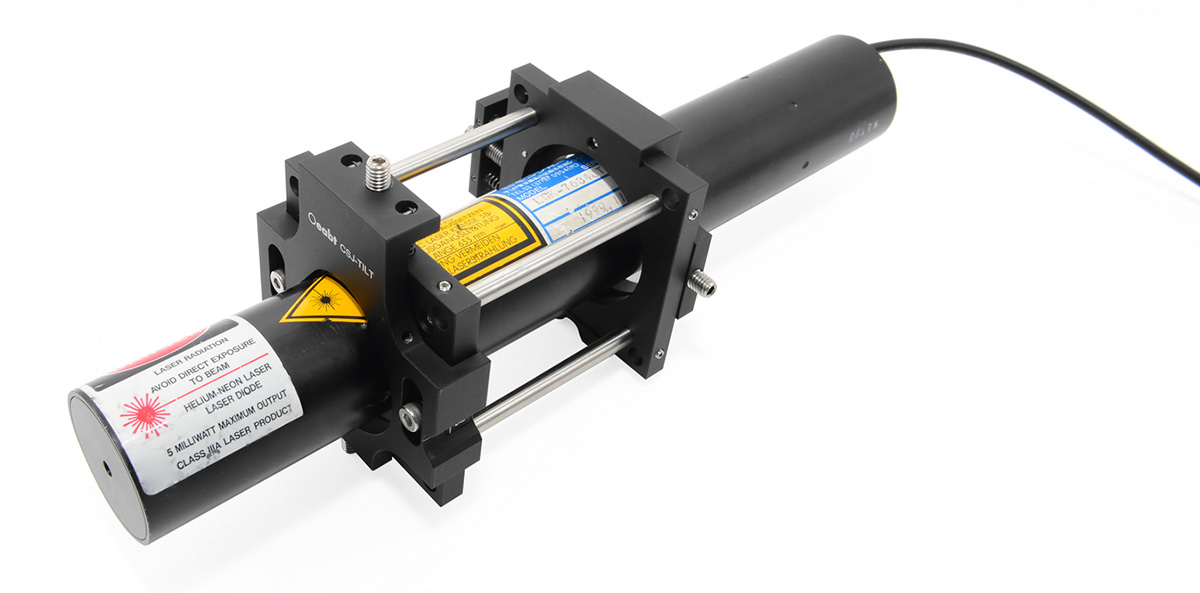

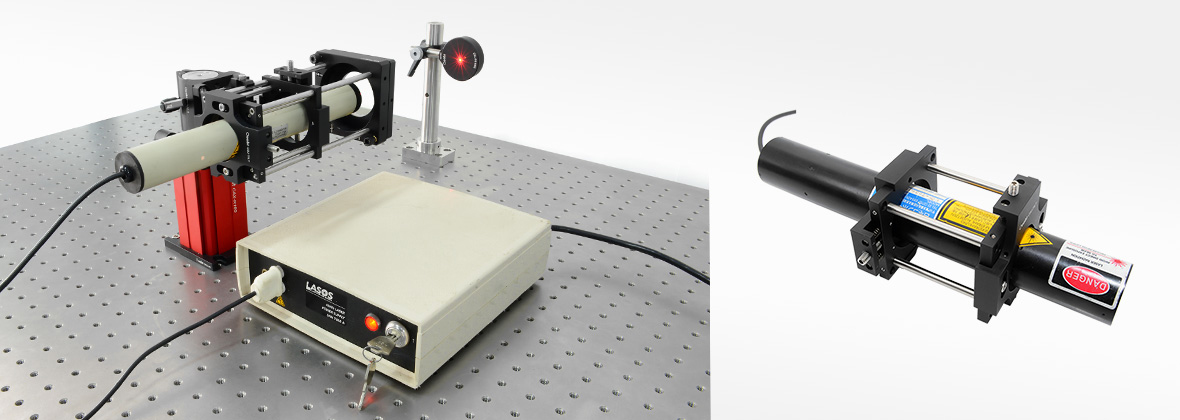

Пример применения:

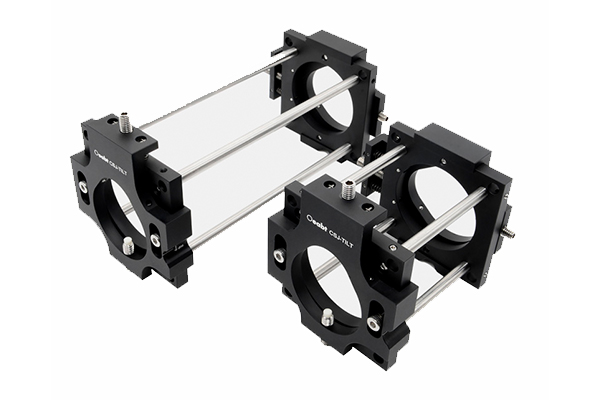

Модель CSJ-TILT-76
CSJ-TILT-76 Держатель приспособления для гелий-неонового лазера

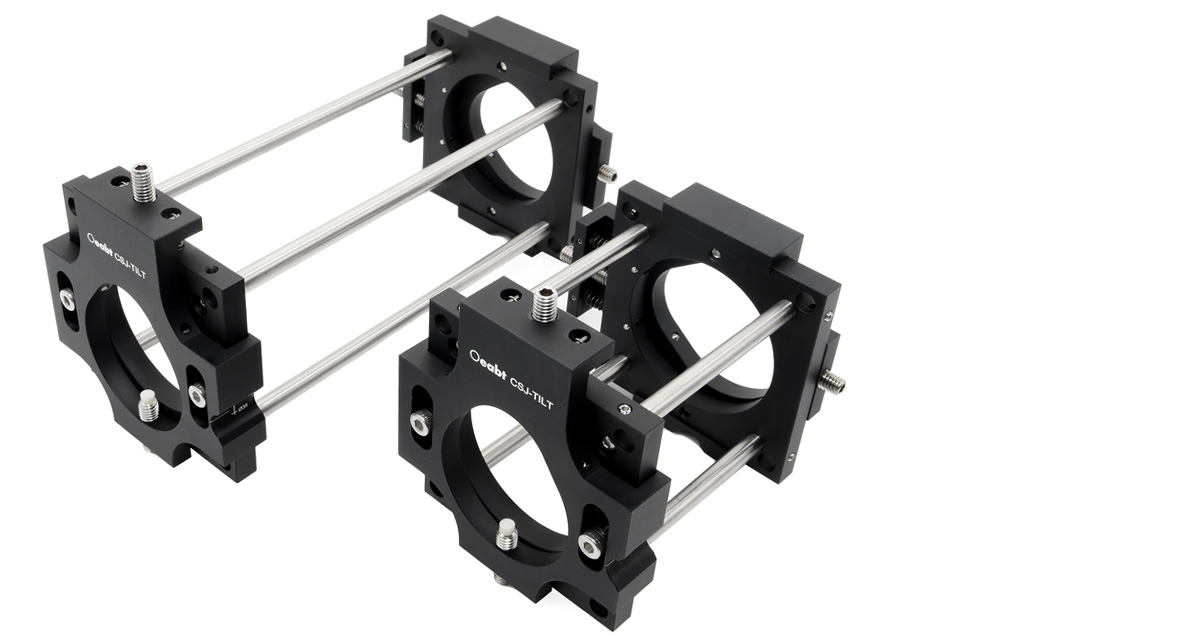

Модель CSJ-TILT-152
CSJ-TILT-152 Держатель приспособления для гелий-неонового лазера
