- Возможна установка оптикидиаметром 2 дюйма (50,8 мм) и толщиной до 16,0 мм ;
- Ход в направлениях X и Y составляет ±2 мм;
- Совместимость с системой клеток шириной 60 мм ;
- Резьба SM2 (1,035 дюйма-40), передняя и задняя панели совместимы с продуктами серии SM2;

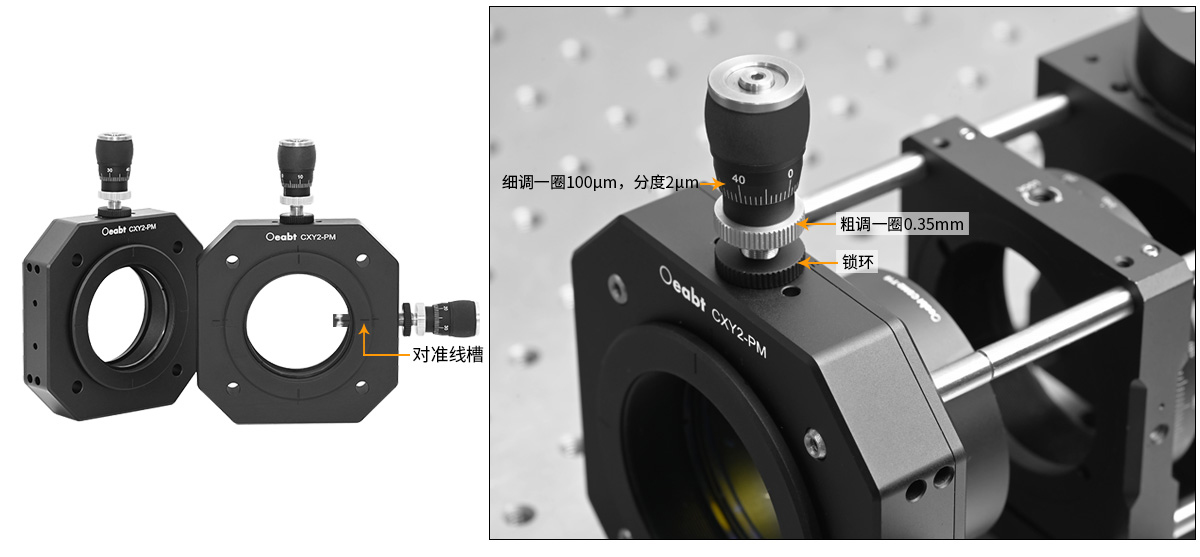

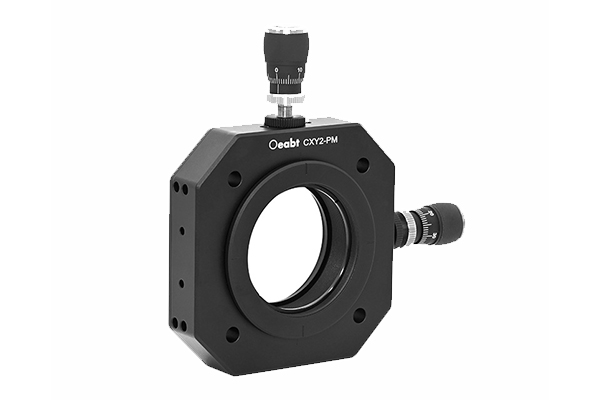

Поступательное крепление обеспечивает перемещение по осям XY в пределах ±2 мм в направлении оптической оси 60-мм кареточной системы . Эта поступательная регулировка приводится в действие дифференциальным регулятором PSM8 с точной регулировкой 100 мкм на оборот и шагом точной регулировки 2 мкм; грубая регулировка 0,35 мм на оборот. Монтажное основание имеет прорези для выравнивания в горизонтальном и вертикальном направлениях, которые могут помочь в выравнивании монтажной платформы. После определения положения стопорная гайка ручки фиксирует положение.
|
модель
|
CXY1L-PM
|
|
Спецификация
|
94,0*94,0*24,4 мм (без регулятора)
|
|
Диафрагма
|

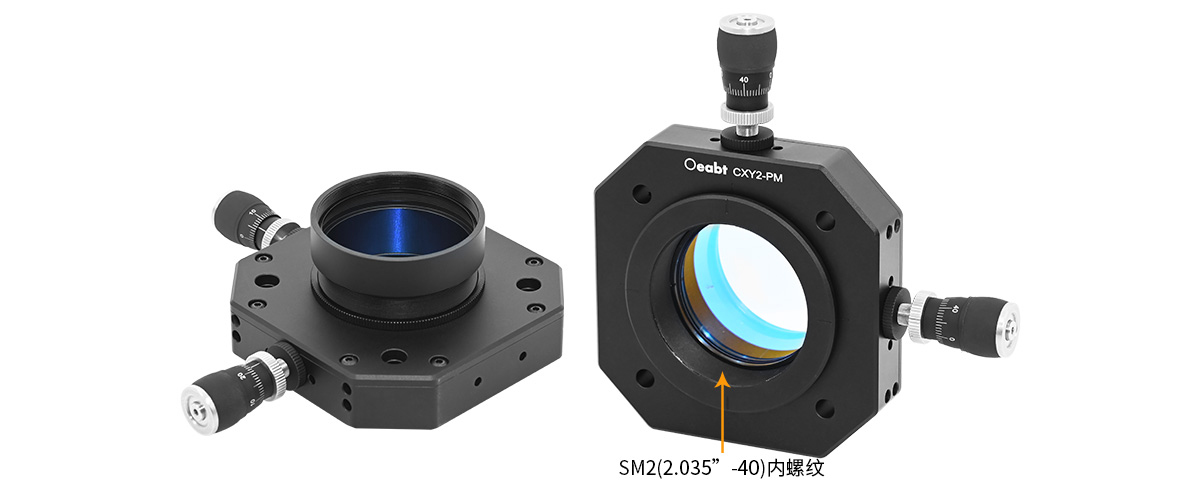

SM2 (2,035”-40) внутренняя резьба
|
|
Максимальный ход
|
±2 мм
|
|
Точность регулировки
|
Один раунд грубой регулировки составляет 0,35 мм, один раунд точной регулировки — 100 мкм, градуировка — 2 мкм.
|
|
Сквозное расстояние между отверстиями
|
Ø6,02 мм, шаг 60*60 мм
|
|
масса
|
351,3 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Крепление для регулировки поступательного движения может обеспечивать ход регулировки XY ±2 мм в направлении оптической оси системы клеток 60 мм . Эта поступательная регулировка приводится в действие дифференциальным регулятором PSM8 с точной регулировкой 100 мкм на оборот и шагом точной регулировки 2 мкм; грубая регулировка 0,35 мм на оборот. Монтажное основание имеет выравнивающие канавки в горизонтальном и вертикальном направлениях, которые помогают выровнять монтажную платформу. После определения положения контргайка ручки фиксирует положение.
Съемное монтажное основание имеет внутреннюю резьбу SM2 (2,035-40). Используйте прилагаемое стопорное кольцо SM2 для прямой установки оптических компонентов диаметром 2 дюйма и толщиной до 16 мм. Задняя часть также имеет резьбу SM2 и может использоваться с объективом SM2 . трубки .использование.
4 сквозных отверстия монтажного кронштейна можно использовать со стойками клетки серии PCM-S для интеграции в систему клеток шириной 60 мм . Для затяжки боковых крепежных винтов и фиксации положения регулировочного кронштейна можно использовать гаечный ключ на 1,5 мм.

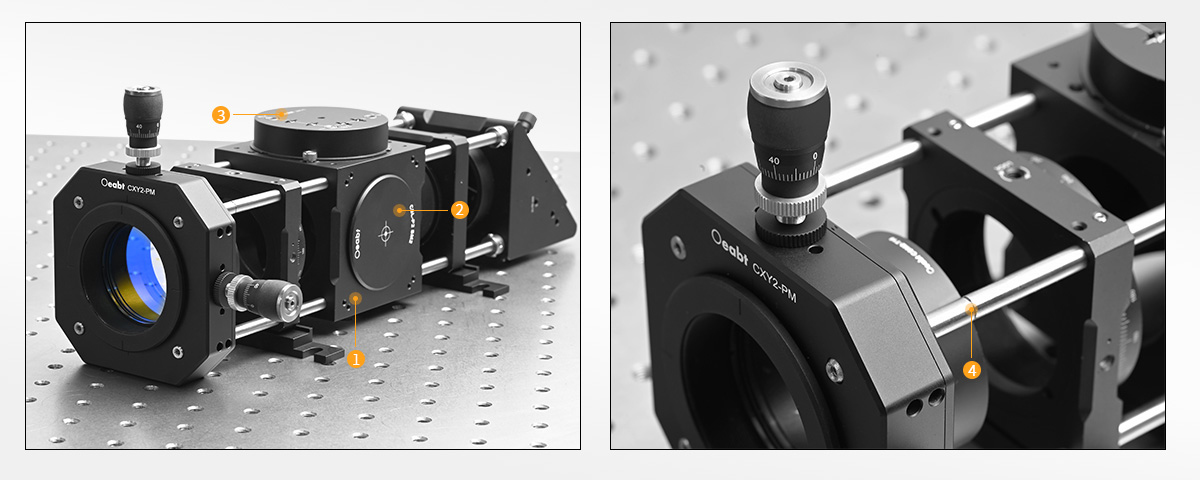

Сборка:

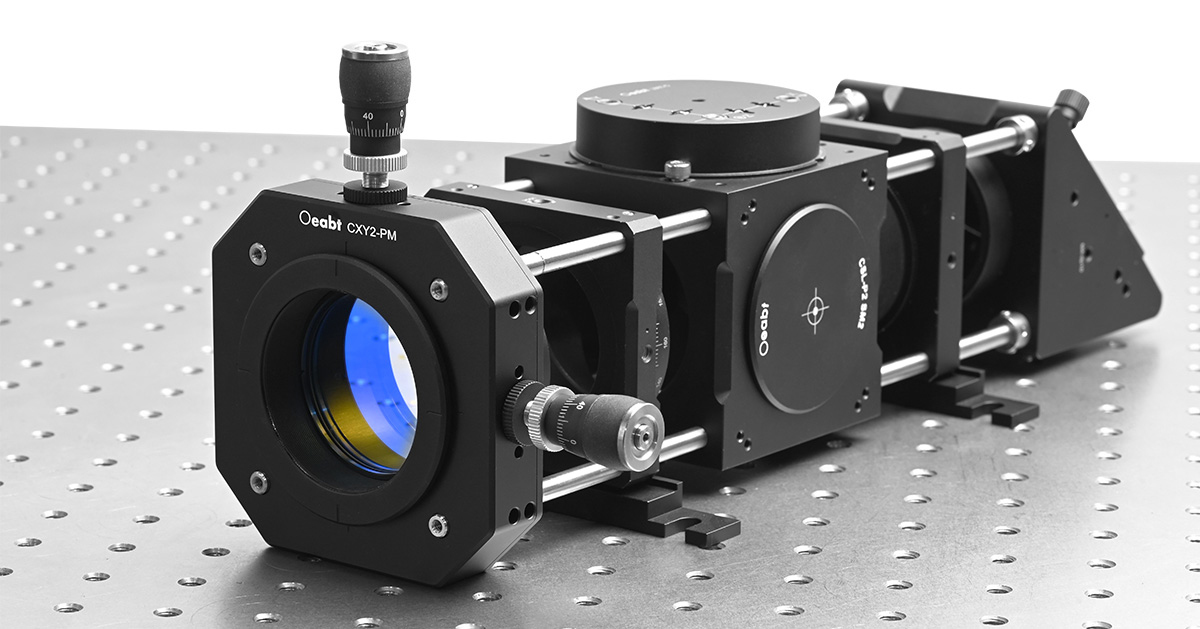

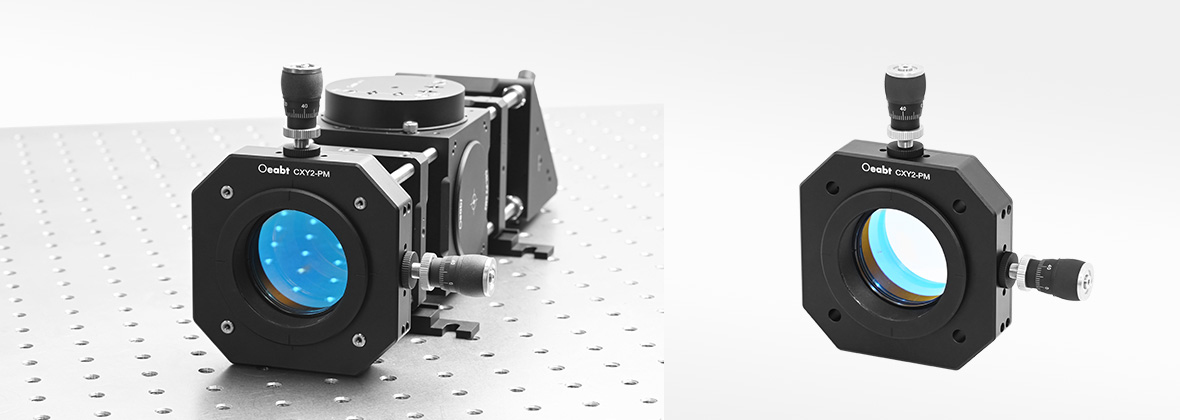

Пример применения:
Модель CXY2-PM
Спецификация: 94,0*94,0*24,4 мм
Описание продукта: один раунд грубой регулировки составляет 0,35 мм, один раунд точной регулировки — 100 мкм, градуировка — 2 мкм.
Максимальный ход — ±2 мм.
