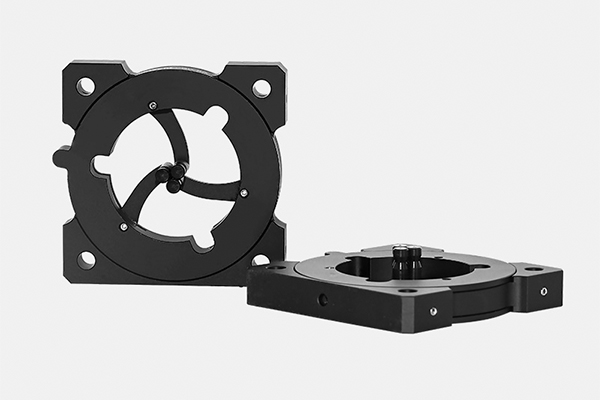

- Самоцентрирующаяся конструкция пружинного зажима;
- Возможность зажима и установки оптических компонентовдиаметром 3,8-45,0 мм ;
- Совместимость с системой клеток шириной 60 мм;
- Обеспечить большую световую апертуру;
- Резьбовое отверстие M4, совместимое со стойкамисерии Oeabt ;

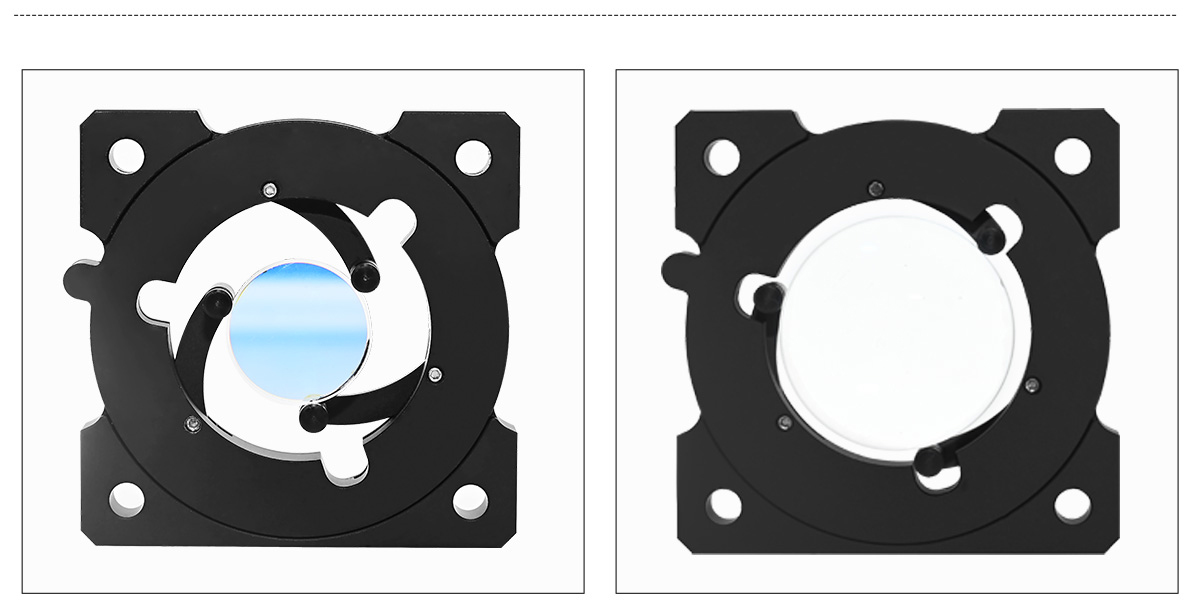

Три подпружиненных зажимных рычага CRD-XA могут удерживать оптические компоненты диаметром от 3,8 до 45 мм , что делает его идеальным для универсального монтажа оптических компонентов нестандартных размеров.
|
модель
|
CRD-XA
|
|
Спецификация
|
76,2*76,2*12,1 мм (без прижимного рычага)
|
|
Диаметр зажима
|
Ø3,8-Ø45 мм
|
|
Сквозное расстояние между отверстиями
|
Ø6,02 мм, шаг 60*60 мм
|
|
Тип винтового отверстия
|
М4
|
|
масса
|
116,3 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

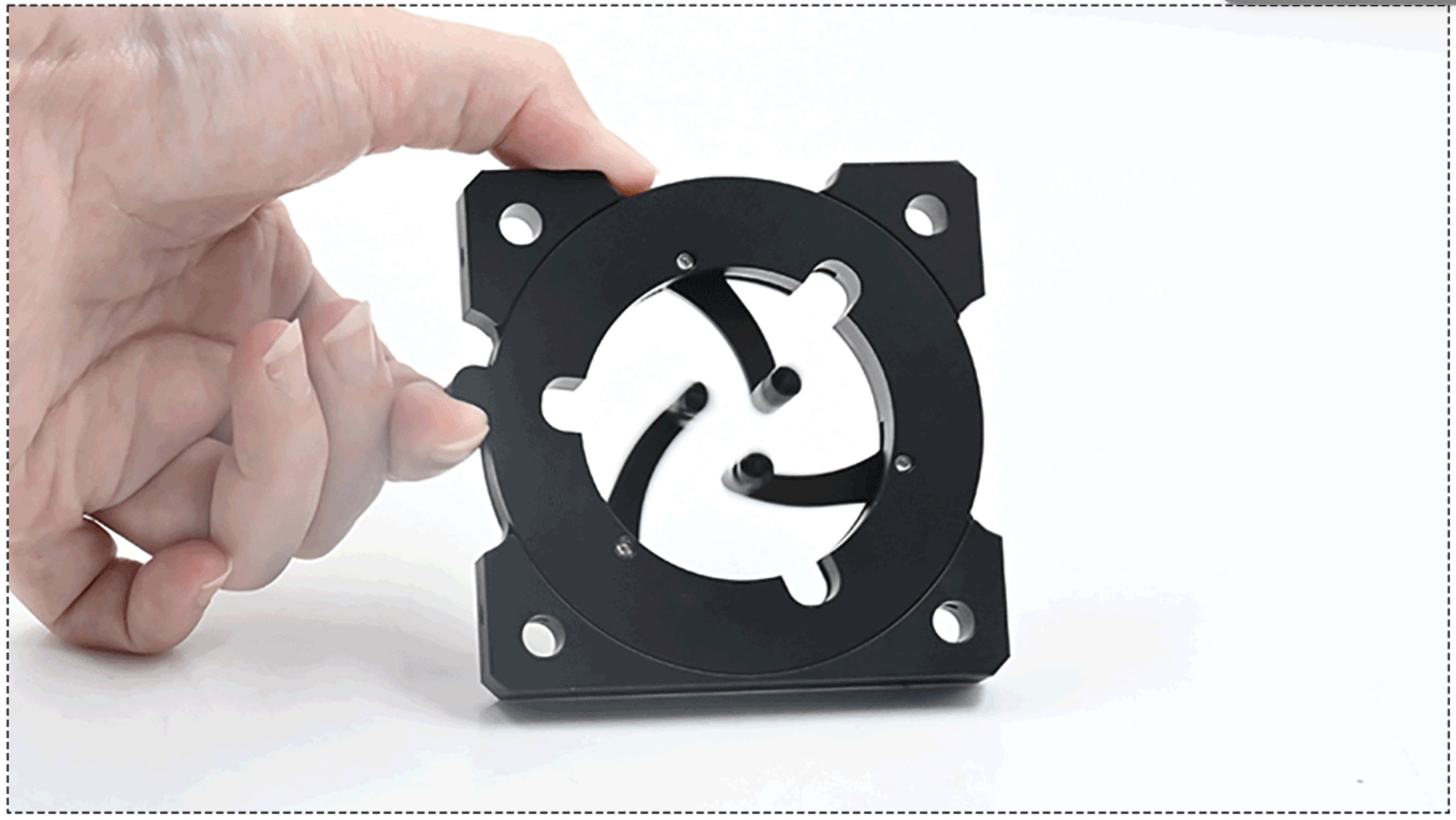

Три пружинных зажимных рычага CRD-XA могут удерживать оптические компоненты диаметром 3,8–45 мм , что очень подходит для универсальной установки оптических компонентов нестандартных размеров. Вы можете легко открыть зажимной рычаг держателя линзы, нажав на боковую ручку указательным и большим пальцами.Когда ручка отпускается, линза удерживается фиксированным зажимным рычагом, а вложенный кольцевой кулачок центрирует оптический элемент.

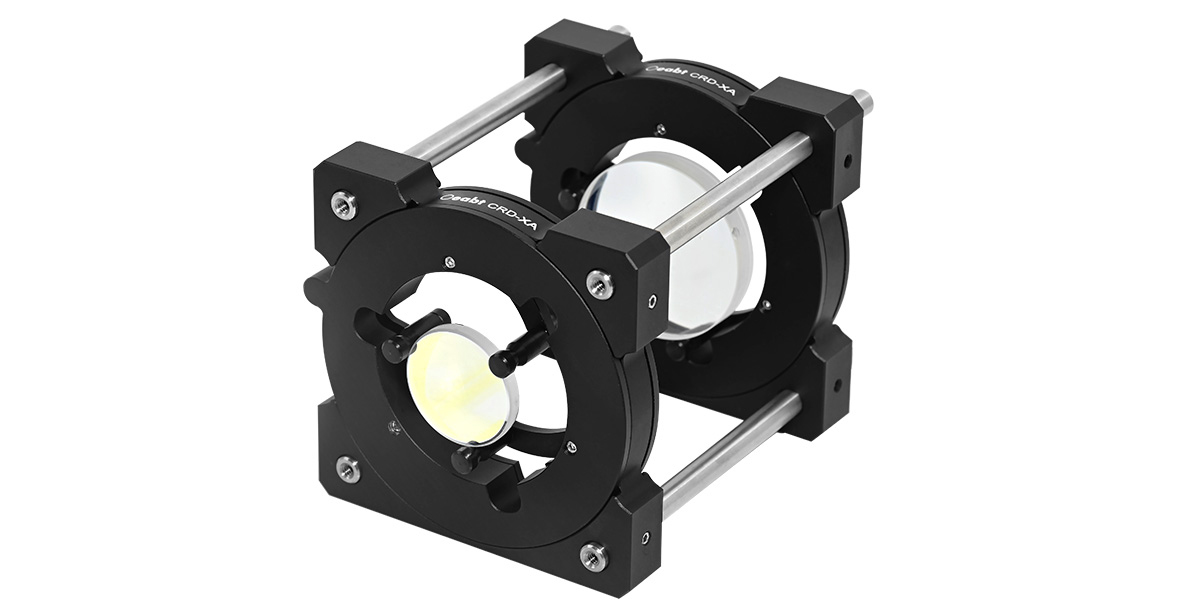

Монтажное основание имеет четыре сквозных отверстия и совместимо со стержнями клеток диаметром 6 мм , что упрощает интеграцию в нашу систему клеток диаметром 60 мм . На боковой стороне сквозного отверстия стержня клетки имеются крепежные винты, которые используются для фиксации положения монтажного основания в системе клетки.

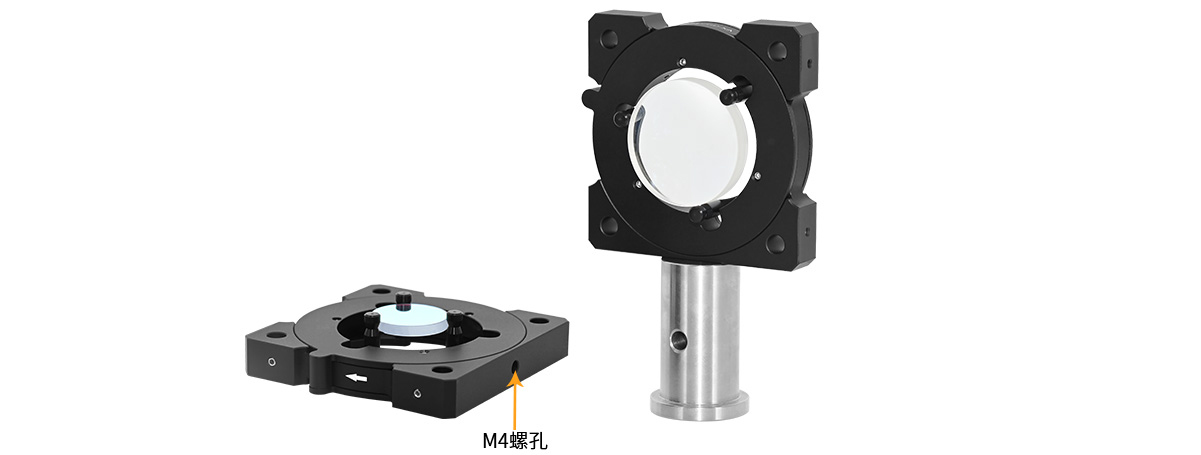

В нижней части имеется отверстие для винта M4, с помощью которого можно напрямую установить монтажное основание на стойку Ø12 мм
.

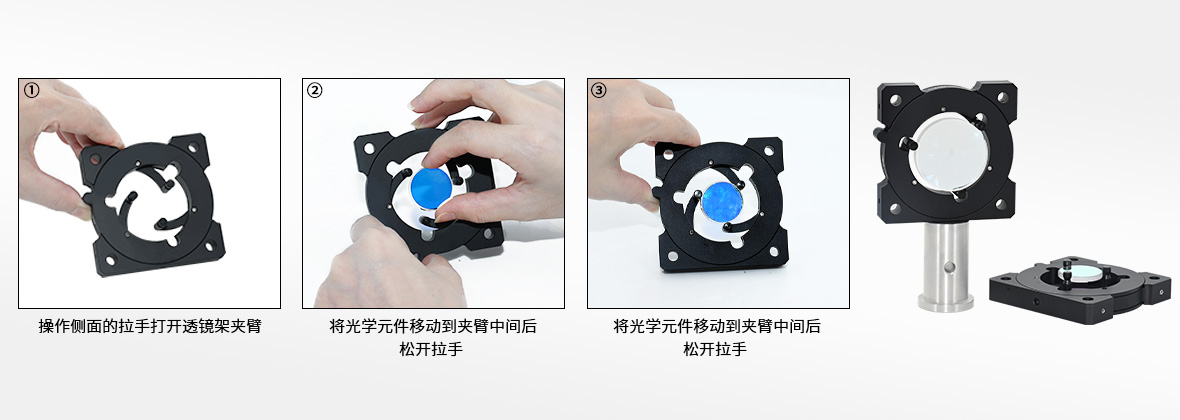

Сборка:

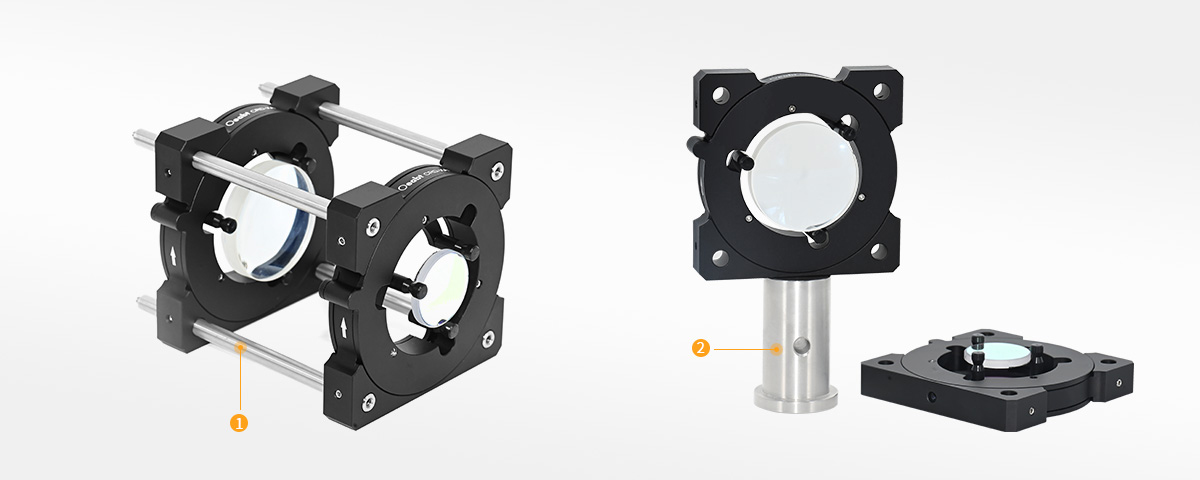

Пример применения:
Модель CRD-XA
Спецификация:76,2*76,2*12,1 мм (без прижимного рычага)
Описание продукта: Можно зажимать и устанавливать оптические компоненты диаметром 3,8–45,0 мм.
