- Изготовлено по стандартным британским спецификациям, диаметр Ø6 мм/совместимо со всеми сквозными отверстиями диаметром 6 мм;
- В интерфейсной резьбе C-позиции используется крупная американская резьба/внутренний диаметр 4–40, глубина отверстия 5 мм;
- Совместимость с винтами 4-40 машинных метров США, точное соединение, их нелегко ослабить;
- Материал — нержавеющая сталь 304. После технологии тонкого шлифования улучшается гладкость поверхности;
- Доступны различной длины, могут быть свободно подобраны и адаптированы для создания коаксиальной системы с клетками;
- Характеристики внутренней резьбы на обоих концах опорного стержня позволяют легко увеличить длину;

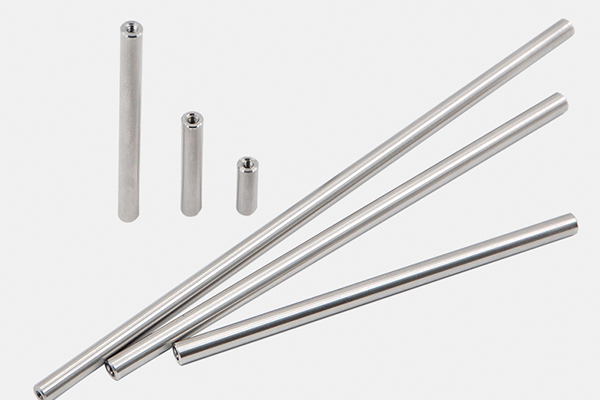

Стойки сборки клетки изготовлены из нержавеющей стали. Соединительная резьба стойки клетки в положении С имеет внутренний диаметр 4-40 и глубину отверстия 5 мм , что позволяет соединить стойки клетки с концов. Доступны различные длины, и их можно использовать с любой комбинацией адаптеров для создания коаксиальной системы с клетками
Техническое описание:

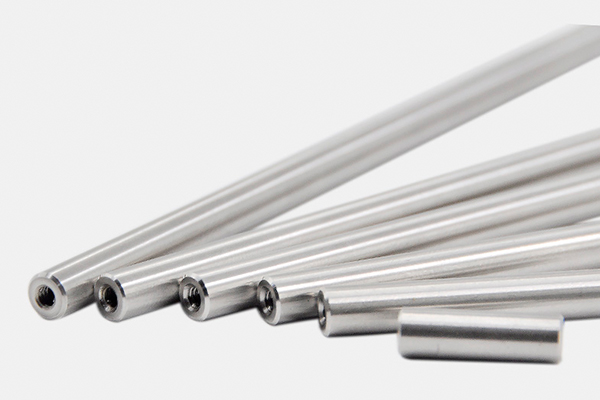

На обоих концах опорного стержня Ø6 мм имеются резьбовые отверстия 4-40. Один конец опорного стержня оснащен крепежными винтами 4-40, которые можно разобрать, чтобы открыть отверстия для винтов 4-40, так что можно Стержни клетки можно соединить вместе для получения системы клеток диаметром 30 мм и 60 мм, что упрощает создание экспериментальных приложений.
Существует множество дополнительных спецификаций длины, а длина серии PCM-S может варьироваться от 19 мм до 228 мм. Доступны длины серии PCM-E от 0,5 до 8 дюймов.

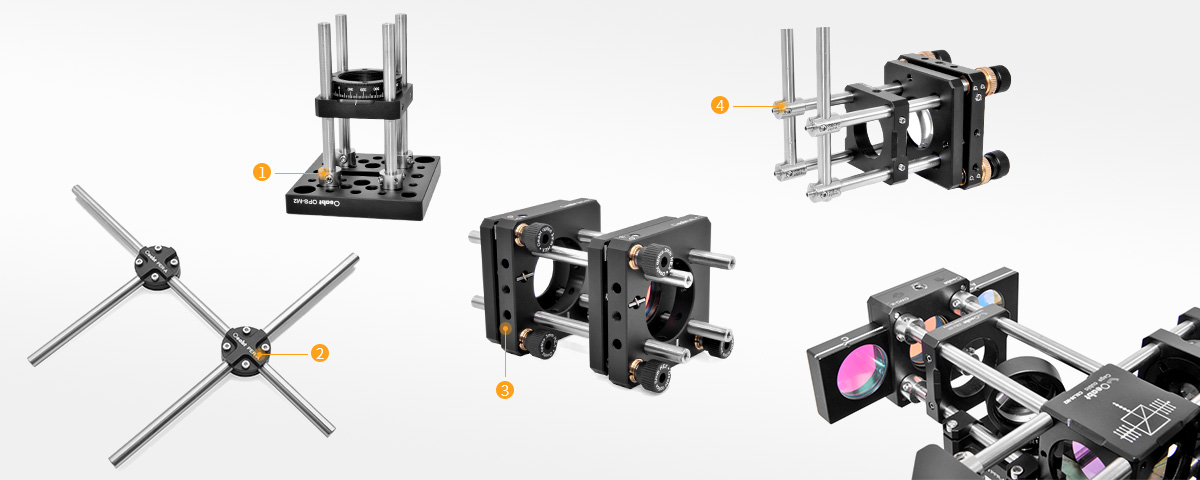

Сборка:

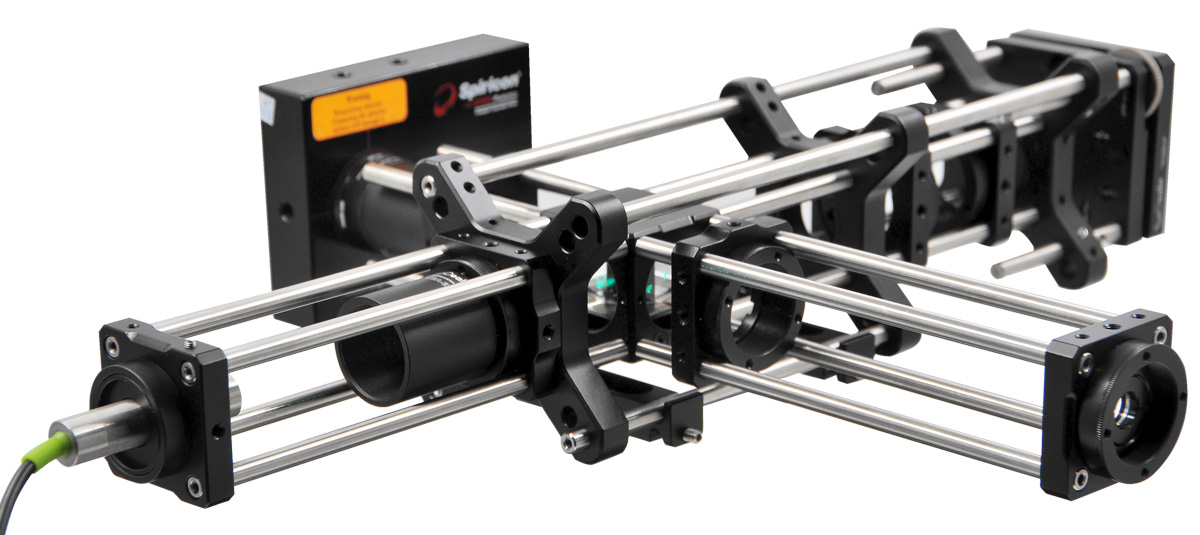

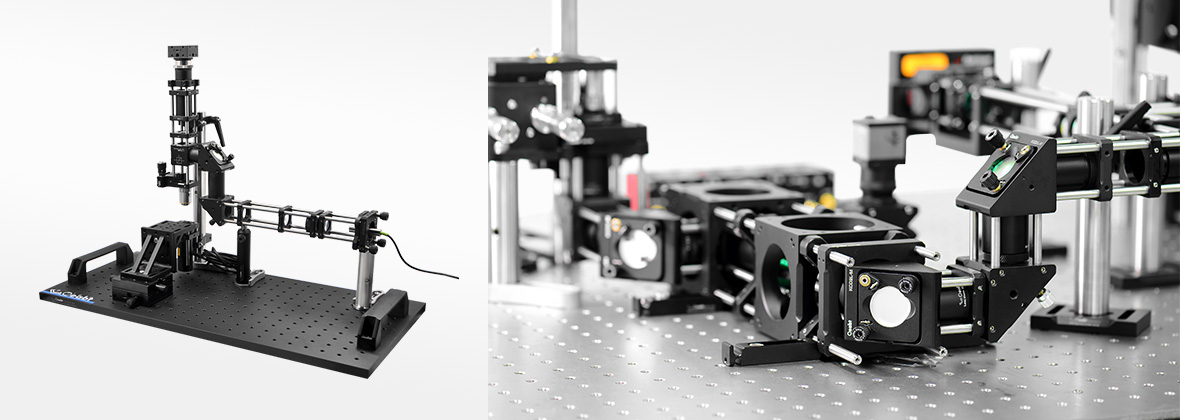

Пример применения:
Модель PCM-S19
Спецификация: Ø6*19 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-S38
Спецификация: Ø6*38 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-S76
Спецификация: Ø6*76мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-S114
Спецификация: Ø6*114 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-S152
Спецификация: Ø6*152 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-S190
Спецификация: Ø6*190 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-S228
Спецификация: Ø6*228 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E0.5
Спецификация: Ø6*12,7 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E1
Спецификация: Ø6*25,4 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E1.5
Спецификация: Ø6*38,1 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E2
Спецификация: Ø6*50,8 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E3
Спецификация: Ø6*76,2 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E4
Спецификация: Ø6*101,6 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E5
Спецификация: Ø6*127 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E6
Спецификация: Ø6*152,4 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E7
Спецификация: Ø6*177,8 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
Модель PCM-E8
Спецификация: Ø6*203,2 мм
Описание продукта: тип резьбы: 4-40, глубина отверстия 5 мм.
