- Конструкция привода с апертурным кольцом очень подходит для конструкции клеточной системы;
- Версии со шкалой с фотогравировкой, указывающей размер апертуры;
- Уменьшение апертуры может эффективно блокировать падающий свет;
- Выступающая резьба SM1 совместима с нашей решетчатой пластиной CSJ-30;
Градуированная диафрагма CDM-12 использует дополнительную линейку с лазерной гравировкой для указания фактического размера диафрагмы в мм с погрешностью ±0,5 мм. Мембраны такой конструкции идеально подходят для интеграции в клеточные системы, требующие лишь точной настройки центровки. Градуированная диафрагма имеет выступающую резьбу и совместима с широко используемыми линзовыми тубусами диаметром 1 дюйм, 30-миллиметровыми пластинами и соответствующими аксессуарами.
|
модель
|
МДМ-12
|
|
Спецификация
|
Ø34,3*13 мм
|
|
Регулируемая диафрагма
|
Ø1-Ø12мм
|
|
Тип резьбы
|
SM1(1,035”-40) внешняя резьба
|
|
масса
|
22,7 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Градуированная апертура CDM-12 использует дополнительную линейку с лазерной гравировкой для указания фактического размера апертуры в мм с погрешностью ±0,5 мм. Мембраны такой конструкции идеально подходят для интеграции в клеточные системы, требующие лишь точной настройки центровки. Градуированная диафрагма с выступающей резьбой SM1.

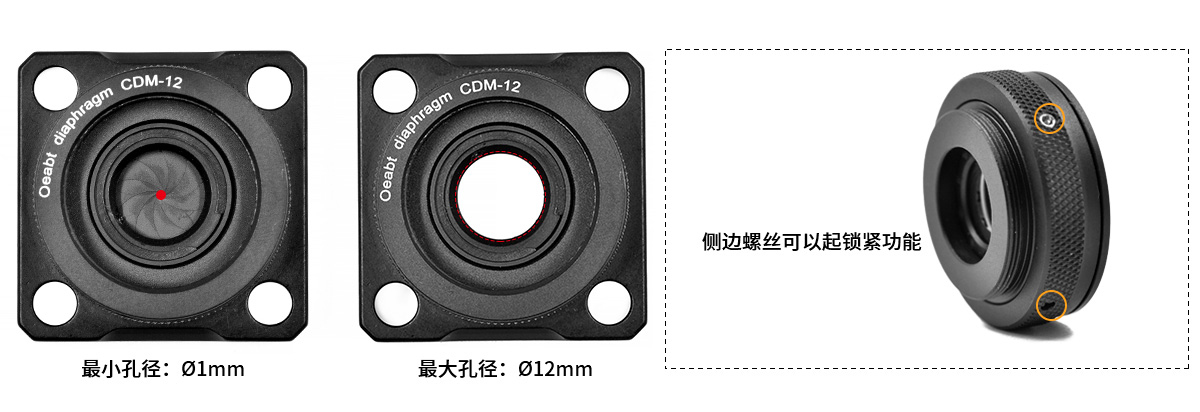

Обе стороны имеют резьбу SM1 (1,035"-40), совместимую с резьбовыми пластинами серии Oeabt или сборками линзовых тубусов. Кольцевое управление, черные эластичные стальные лопасти, можно поворачивать для регулирования прозрачной апертуры Ø1–Ø12 мм. Сторона поставляется с крепежным винтом 1,3 мм для надежной фиксации.

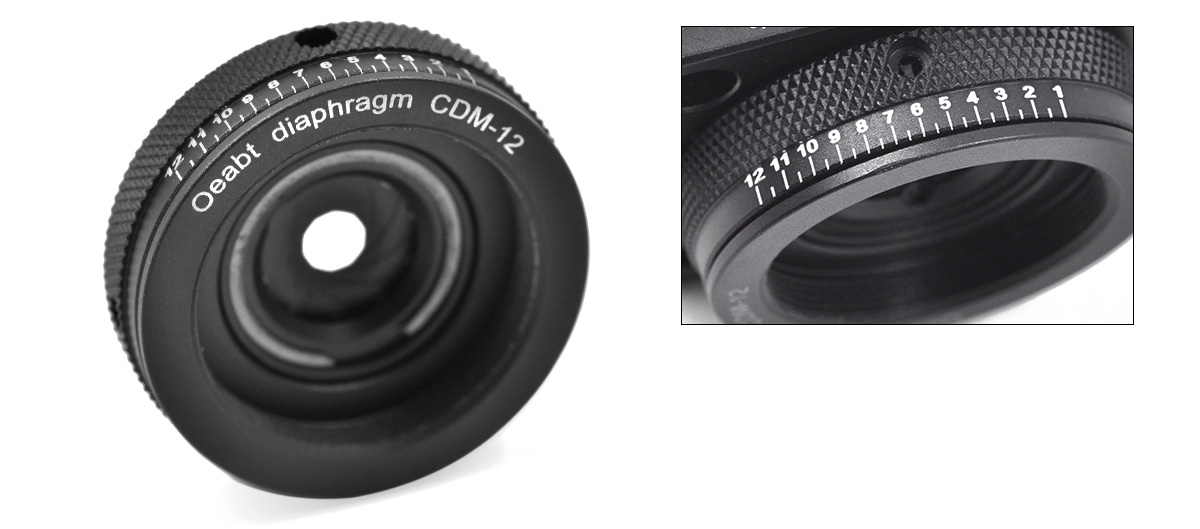

Диафрагма CDM-12 имеет дополнительную лазерную шкалу для указания фактического диаметра диафрагмы (в мм) с погрешностью ±0,5 мм. В приложениях, где апертура не видна напрямую, например, в конфигурациях тубуса линзы, эта шкала значительно упрощает процесс оптимизации диаметра апертуры.

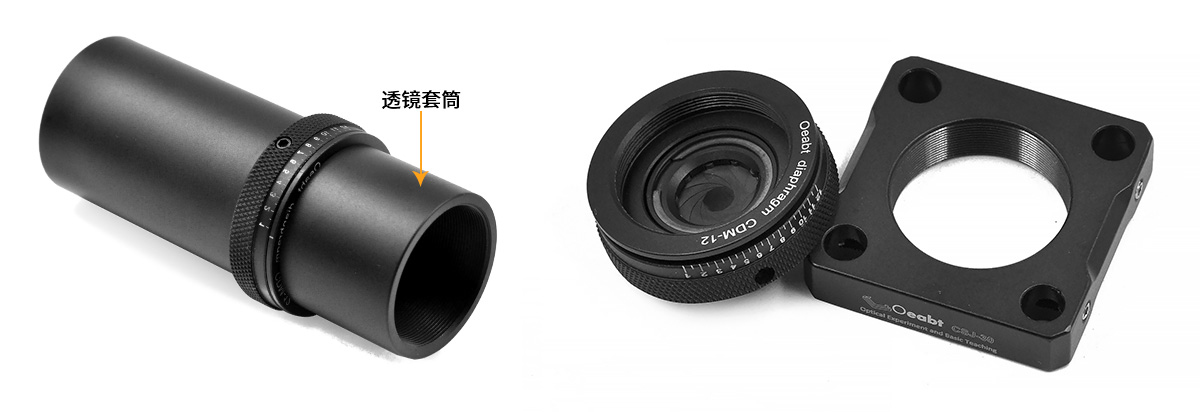

Сборка:

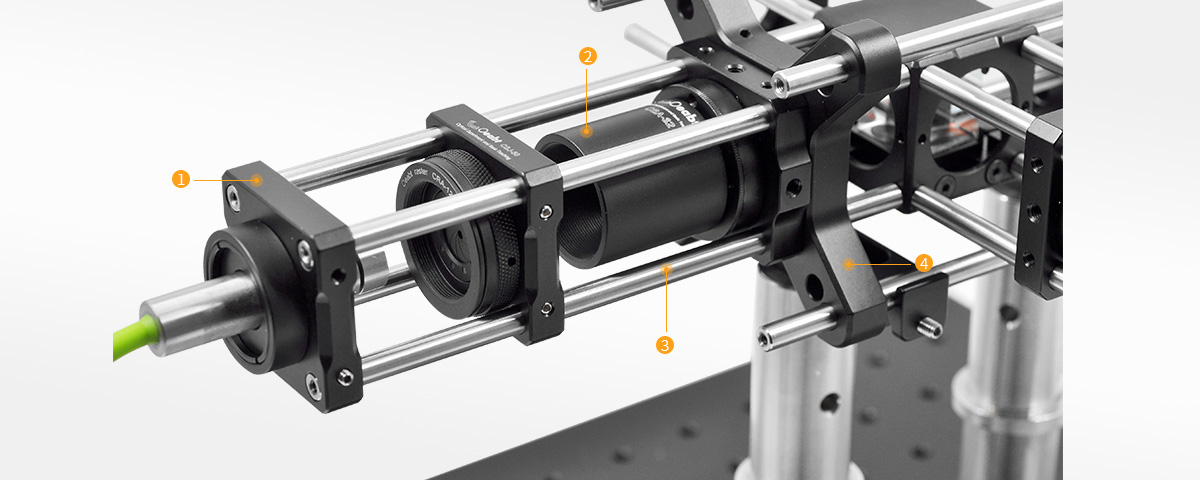

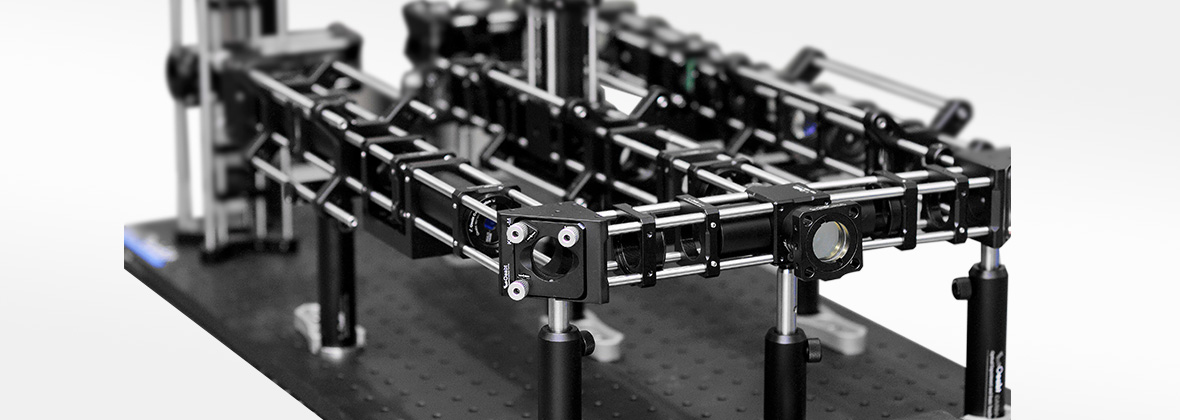

Пример применения:

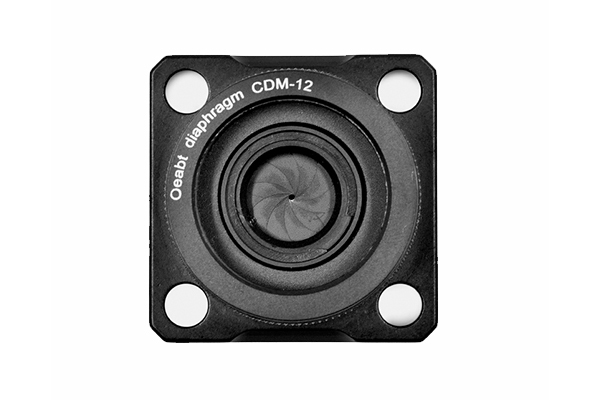

Модель CDM-12J30
Описание продукта: регулируемая диафрагма: Ø1-12 мм.

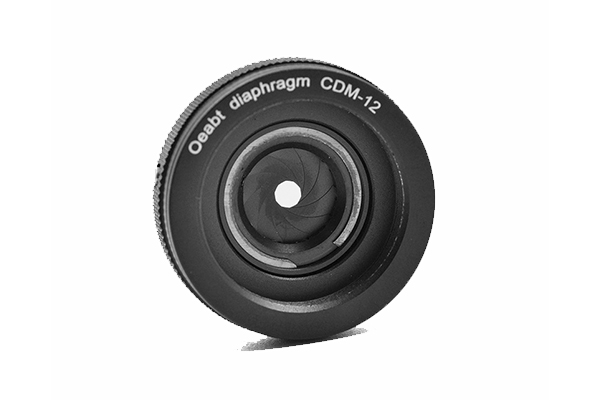

Модель CDM-12
Спецификация: 34,3 мм*13 мм
Описание продукта: регулируемая диафрагма: Ø1-12 мм.

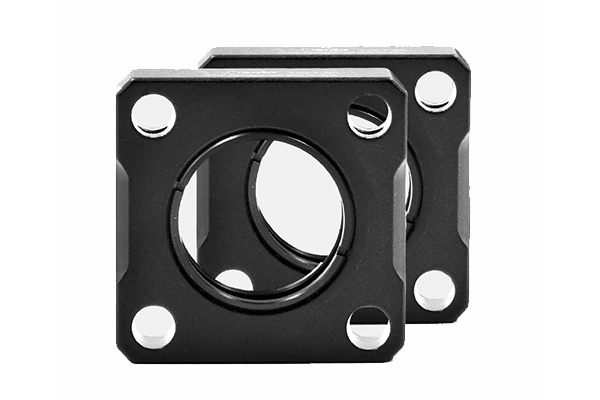

Модель CSJ-30
Спецификация: 40*40*8,9 мм
Описание продукта: сквозное отверстие: Ø6 мм, расстояние: 30*30 мм;
