- Крепление фильтра поставляется с модульной выдвижной вставкой, которую можно использовать для установки оптики диаметром 1 дюйм;
- Корпус крепления совместим с 30-мм каркасными системами и тубусами серии SM1;
- Монтажное основание оснащено защелкивающимся механизмом и по желанию может быть заменено вставками;
- Вставки фильтров имеют пустые этикетки для облегчения маркировки оптики;
- Отверстия под винты 8-32 (М4) снизу для установки стоек;

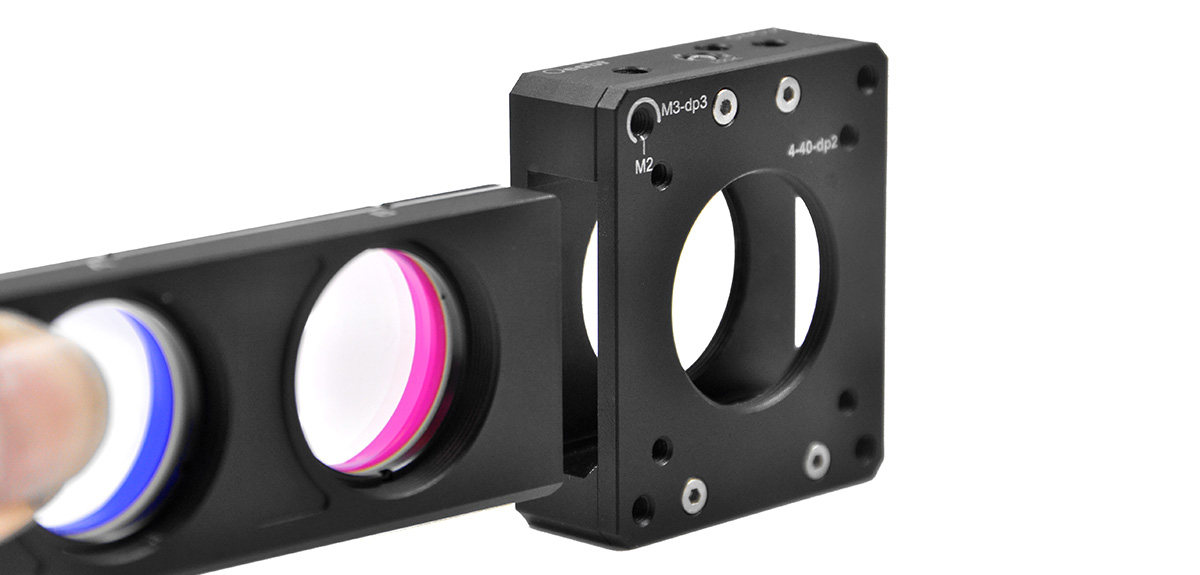

Крепление фильтра имеет модульную конструкцию, которая позволяет интегрировать в наши 30-мм каркасные системы выдвижные вставки с установленными фильтрами или поляризационную оптику. Каждое крепление фильтра CWO-X имеет резьбовую вставку SM1 для установки до двух оптики диаметром 1 дюйм. Дополнительные резьбовые вставки SM1 можно приобрести отдельно.
Техническое описание:

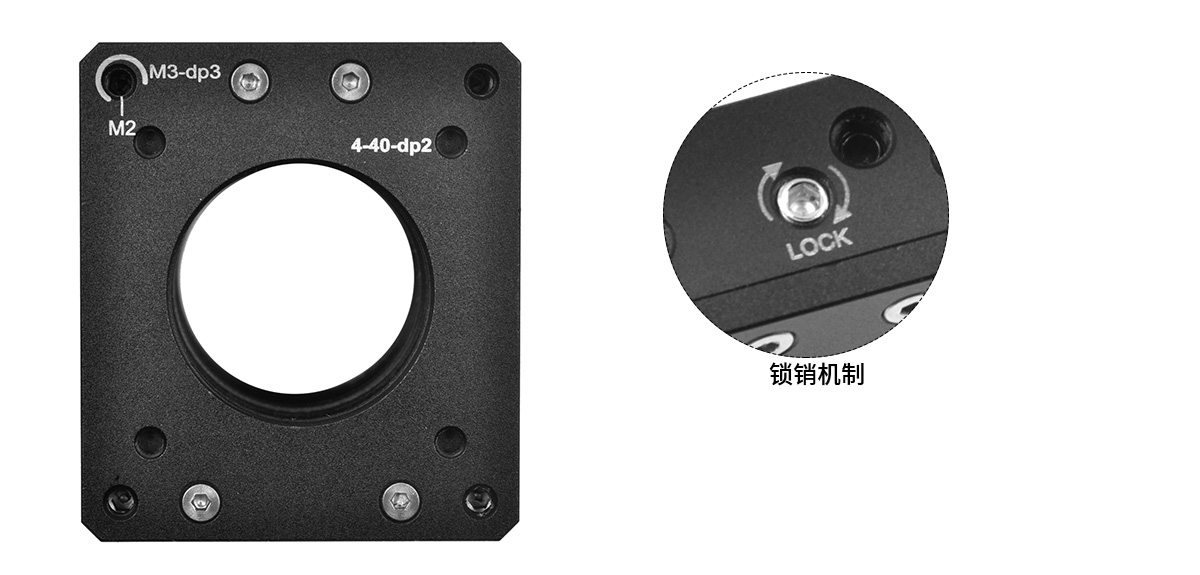

Верхняя часть крепления фильтра CWO-X имеет подпружиненный фиксирующий механизм, который выравнивает каждый фильтр по механической оси системы клеток. Сверху имеются крепежные винты для фиксации положения вставок. Три окружающих винта используются для фиксации положения стопорного штифта и не подлежат регулировке. Вдоль оптического пути можно установить несколько креплений для фильтров (крепление для фильтров поставляется со вставкой WO-X2, если необходимы дополнительные вставки, сделайте отдельное фото);
Фильтрующая вставка:

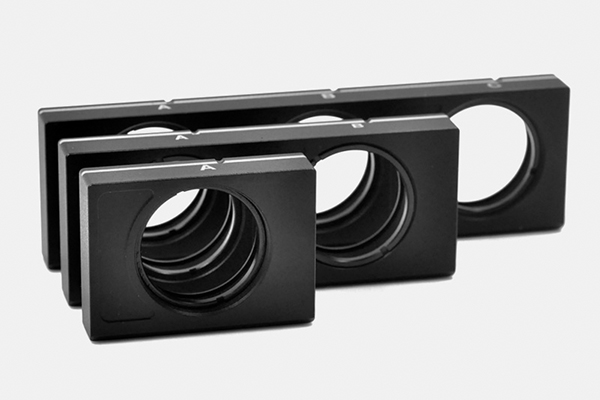

в монтажное отверстие фильтрующей вставки WO-X можно установить оптические компоненты диаметром 1 дюйм и максимальной толщиной 5 мм. Каждое монтажное отверстие вставки имеет резьбу SM1 и прорезь на краю для установки оптических компонентов с помощью прилагаемого стопорного кольца. На каждой фильтрующей вставке имеется пустая этикетка для маркировки оптики. (Каждое монтажное отверстие поставляется с 1 стопорным кольцом CSK3 и 1 шайбой DS1. Если вам нужны дополнительные стопорные кольца и шайбы, приобретите их отдельно);

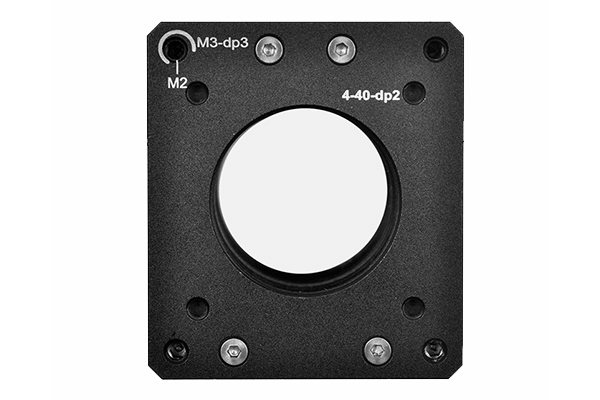

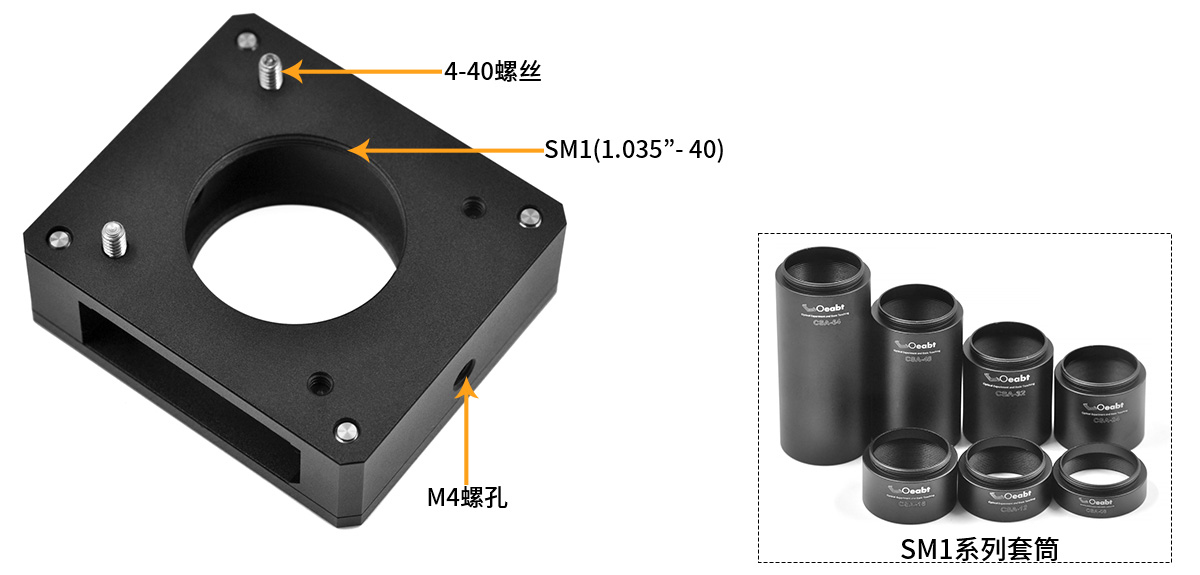

Основная панель имеет внутреннюю резьбу SM1 (1,035"-40) для совместимости с тубусами линз серии SM1. Отверстия с резьбой 4-40 на панели используются для установки стержней клетки M6 (в комплект входят 8 винтов 4-40).
Монтажное основание можно использовать в сочетании с линзовыми тубусами и коаксиальными системами нашей компании. Его также можно собрать непосредственно на свободном пространстве, закрепить на стойке или закрепить прямо на оптическом столе.

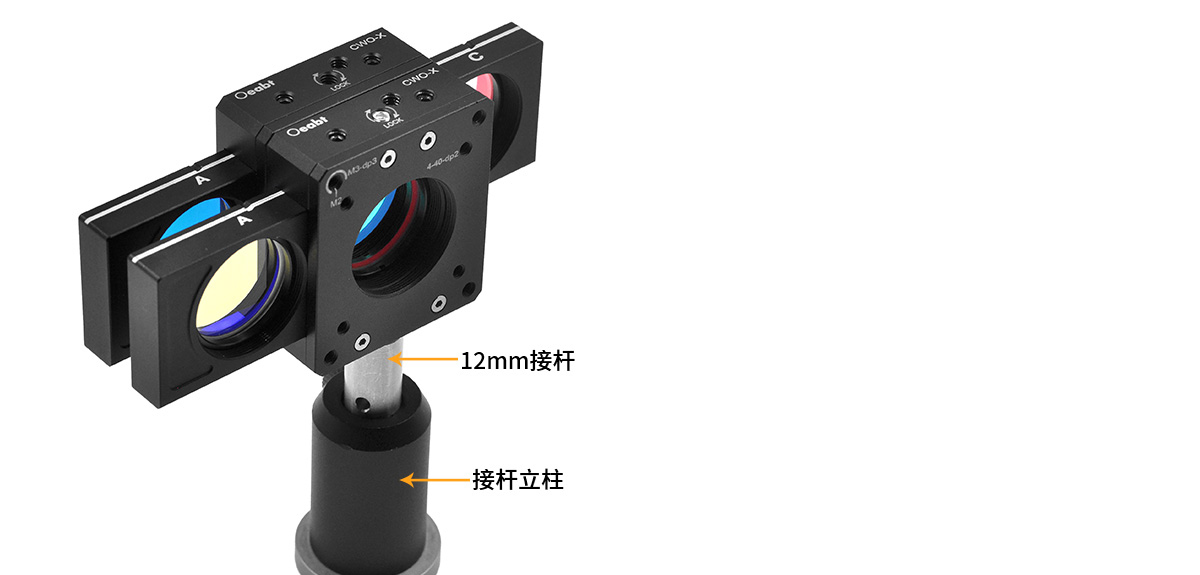

На главной панели имеется 4 потайных винта. Используйте прилагаемые винты Ø 2 мм, чтобы последовательно складывать крепления фильтра.
Способ установки:

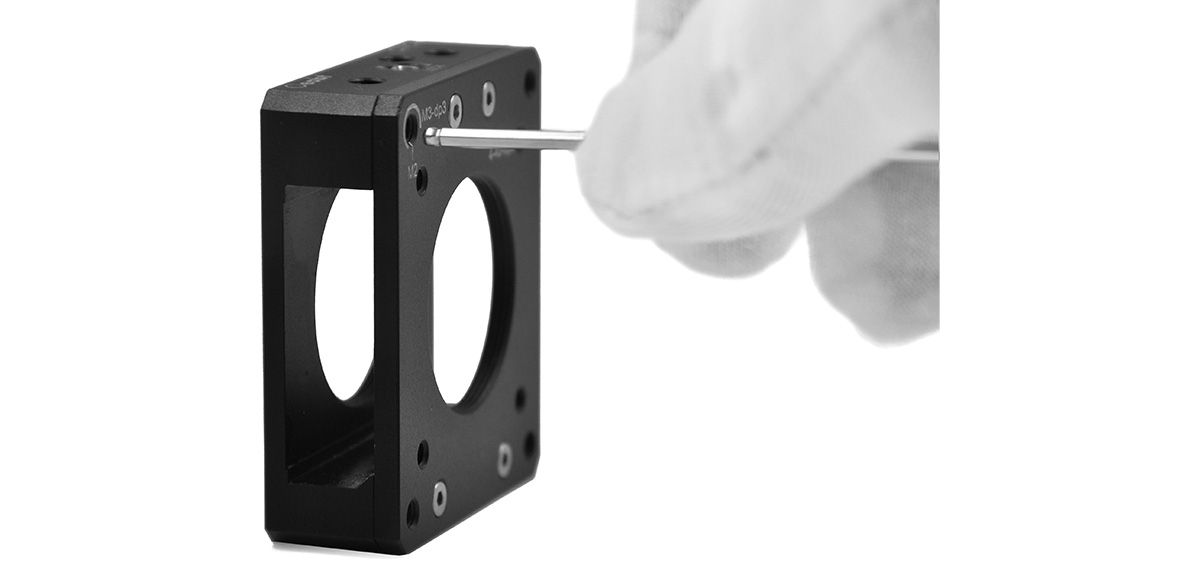

При установке нескольких креплений фильтров используйте шестигранный ключ на 2 мм, чтобы вытолкнуть скрытые отверстия для винтов в 4 углах основной панели и затянуть их, повернув по часовой стрелке. При разборке основного корпуса используйте шестигранный ключ (не нужно нажимать вперед), чтобы повернуть его против часовой стрелки (раздастся легкий звук фиксации дужки);
Основной корпус крепления фильтра поставляется со вставками WO-X2. Если вам нужны дополнительные вставки, необходимо сделать отдельное фото.
Сборка:

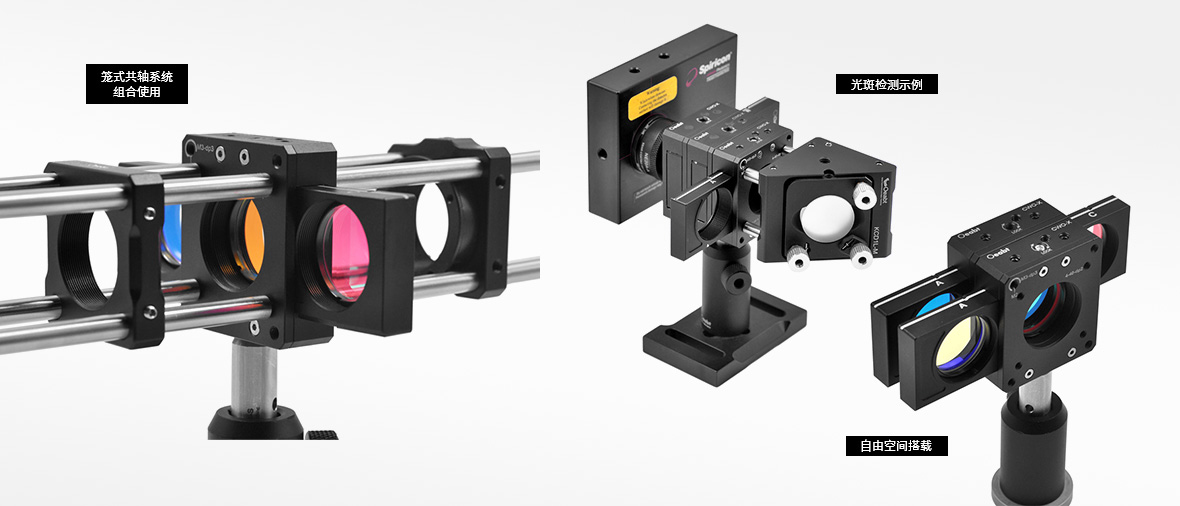

Пример применения:
Модель CWO-X2
Спецификация: 50*44*16 мм
Описание продукта: поставляется с фильтрующим элементом WO-X2.

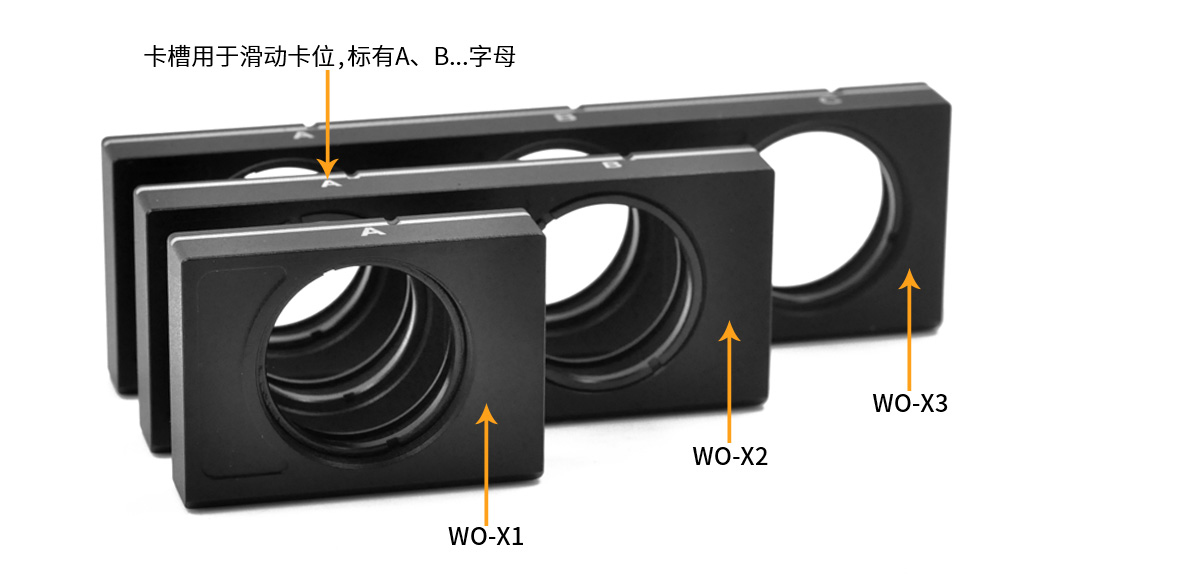

Модель ВО-X1
Спецификация: 44*32,3*9,8 мм
Модель ВО-X2
Спецификация: 79*32,3*9,8 мм
Модель ВО-X3
Спецификация: 110,5*32,3*9,8 мм
