• Совместим с системой клеток 30 мм;
• Компоненты коаксиальной системы с каркасом 30 мм можно вращать вокруг оптической оси;
• Стойка Ø12 мм может быть установлена ​​через резьбовое отверстие M4 внизу;
• Внутренняя панель имеет лазерную шкалу на 360° для выравнивания показаний;
• Блокировка вращения с помощью механизма изгиба;

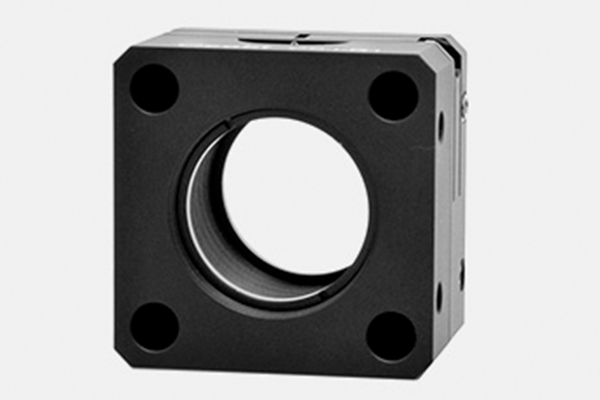

Вращающаяся пластина клетки CSJ-R1 позволяет всей коаксиальной системе клетки диаметром 30 мм вращаться вокруг оптической оси. Он состоит из двух пластин клетки: одна соединена с фиксированным сегментом клетки, а другая позволяет всем соединенным с ней компонентам клетки вращаться.

Техническое описание:

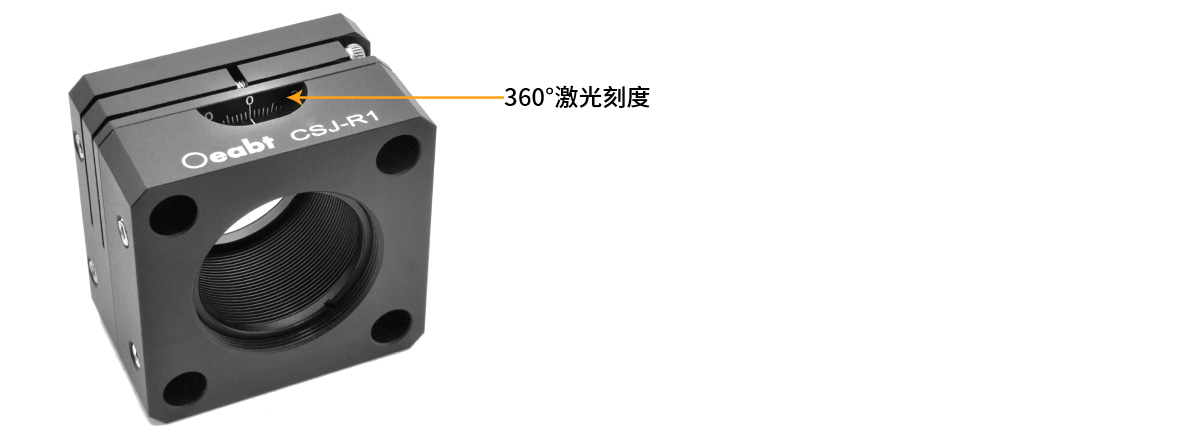

Вращающаяся пластина клетки CSJ-R1 позволяет всей коаксиальной системе клетки диаметром 30 мм вращаться вокруг оптической оси. Он состоит из двух пластин клетки: одна соединена с фиксированным сегментом клетки, а другая позволяет всем соединенным с ней компонентам клетки вращаться. На внутренней панели нанесена лазерная гравировка со шкалой 360° с делением в 2°, что обеспечивает точное позиционирование вручную.

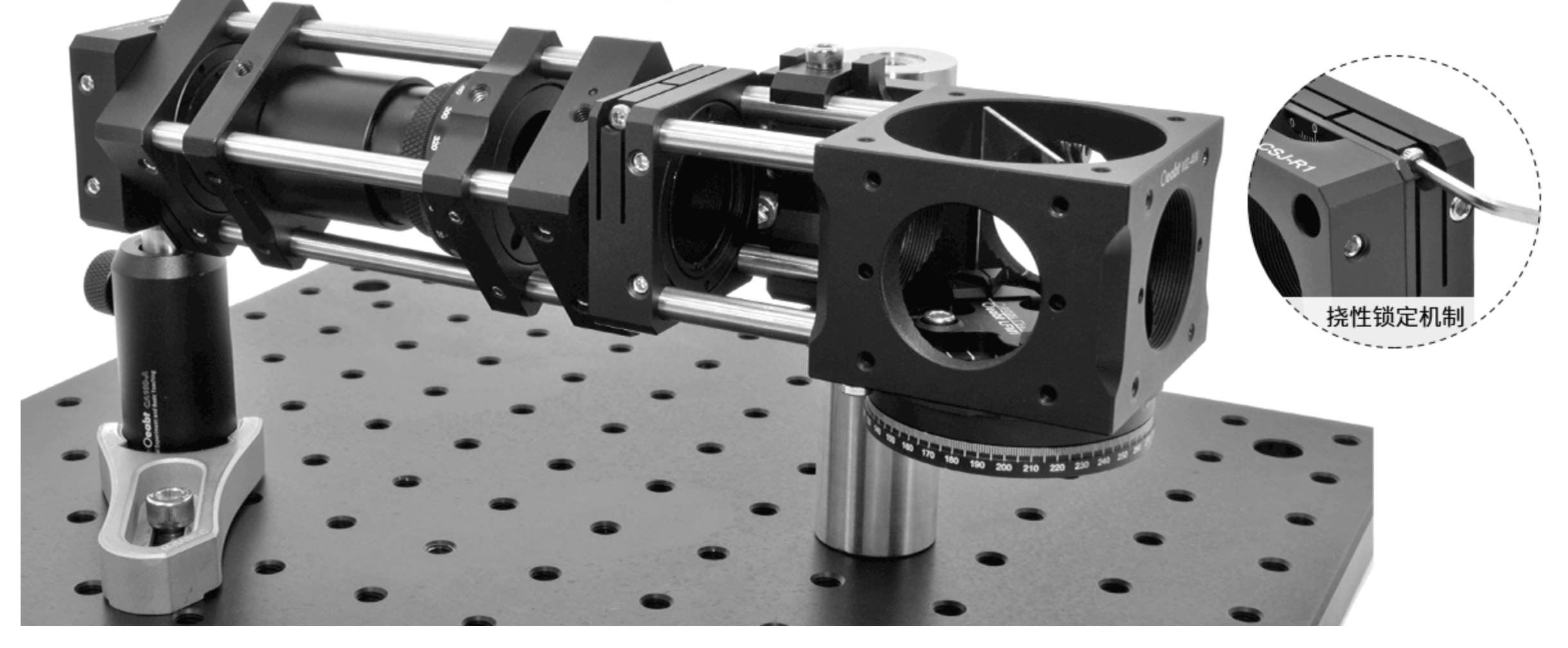

При вращении сегмента клетки между двумя фиксированными структурными сегментами клетки вращающийся сегмент клетки чрезвычайно удобен для использования в нескольких оптических компонентах, требующих одинакового угла поворота (например, использование двух линз для изменения пространства, в котором излучается лазер). распределение пятен луча или приложения многоэлементной поляризации). Когда положение регулируется вращением, вы можете использовать шестигранный ключ на 2 мм, чтобы отрегулировать соответствующий гибкий фиксирующий механизм и зафиксировать положение вращения.

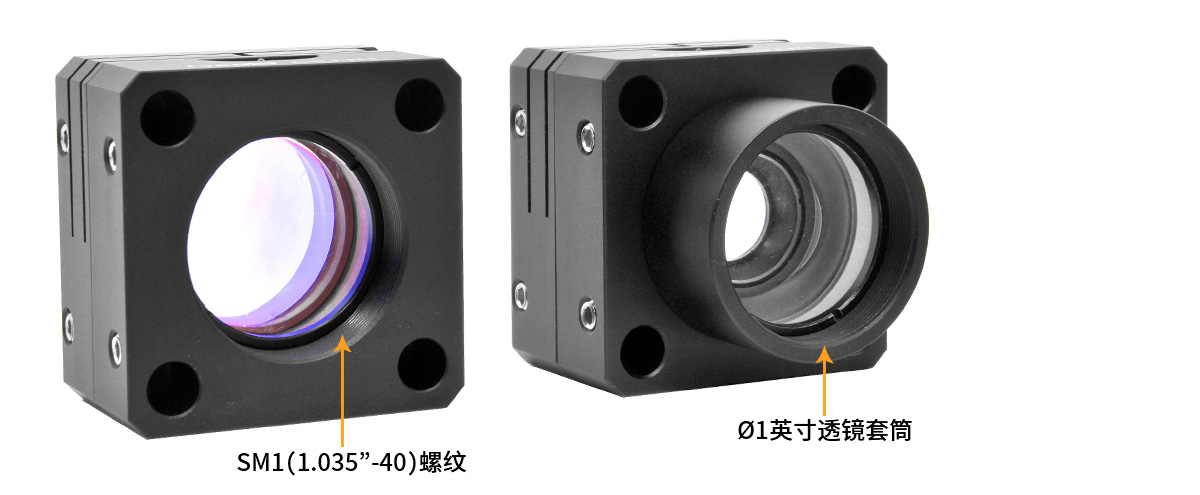

В центре вращающейся пластины клетки имеется резьбовое отверстие SM1 (1,035"-40) глубиной 25,4 мм, которое проходит через всю пластину клетки, так что пластина клетки не отклоняется при вращении. Пластина клетки поставляется с двумя Стопорные кольца CSK3 позволяют напрямую устанавливать оптические линзы диаметром 1 дюйм.

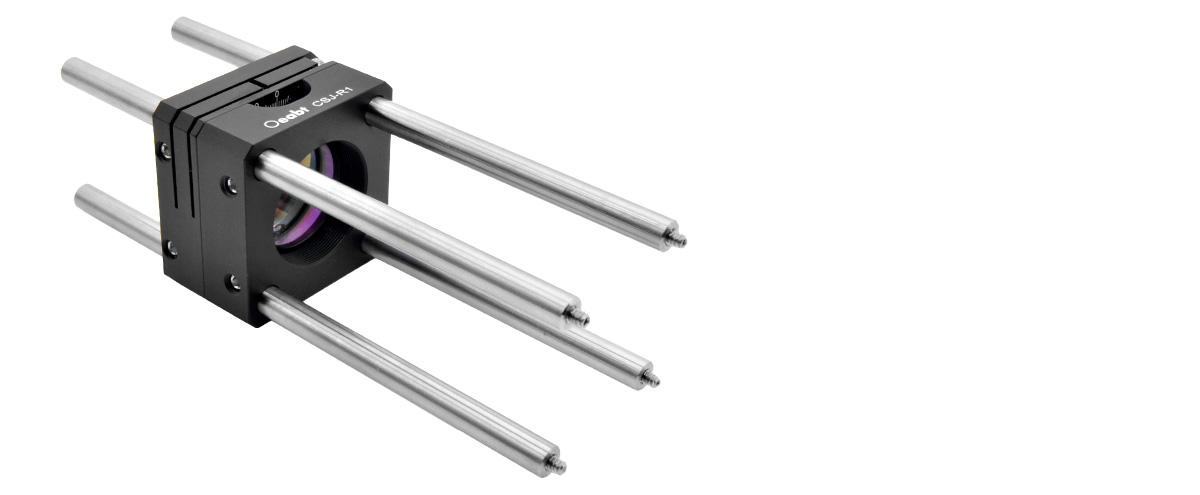

Передняя и задняя панели решетчатой ​​пластины оснащены 4 сквозными отверстиями диаметром 6 мм для установки опор диаметром 6 мм. Затем стержни клетки на переднем и заднем концах необходимо прервать на этой пластине клетки. С помощью шестигранного ключа на 2 мм зафиксируйте положение опорной стойки с помощью крепежных винтов сбоку.

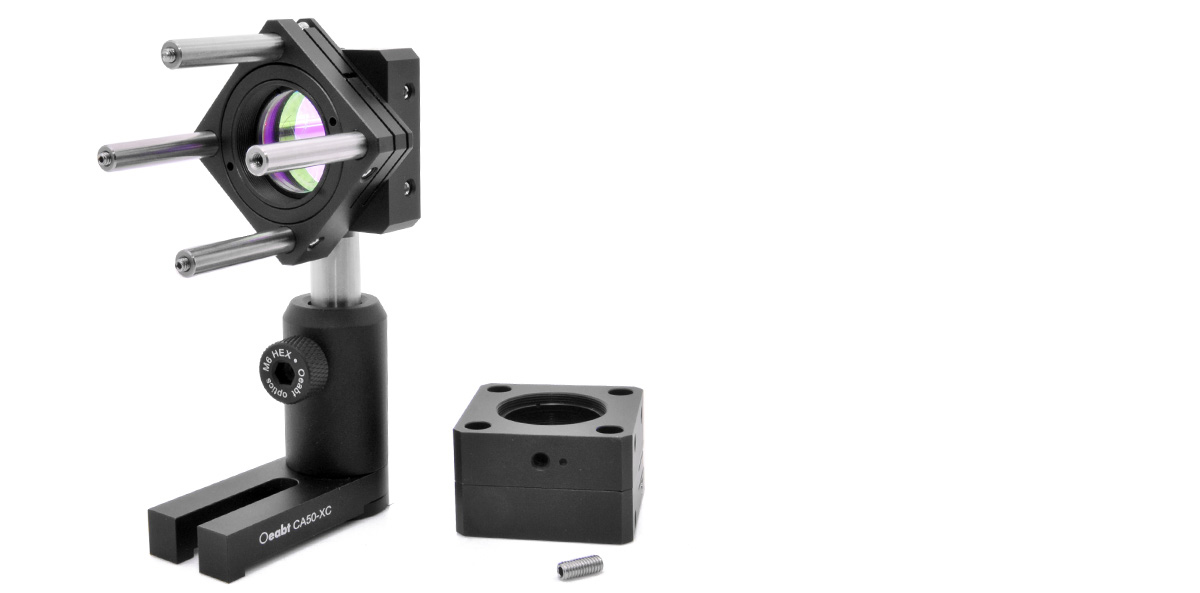

 В нижней части пластины клетки имеется отверстие для винта M4 для установки стойки диаметром 12 мм.

Сборка:

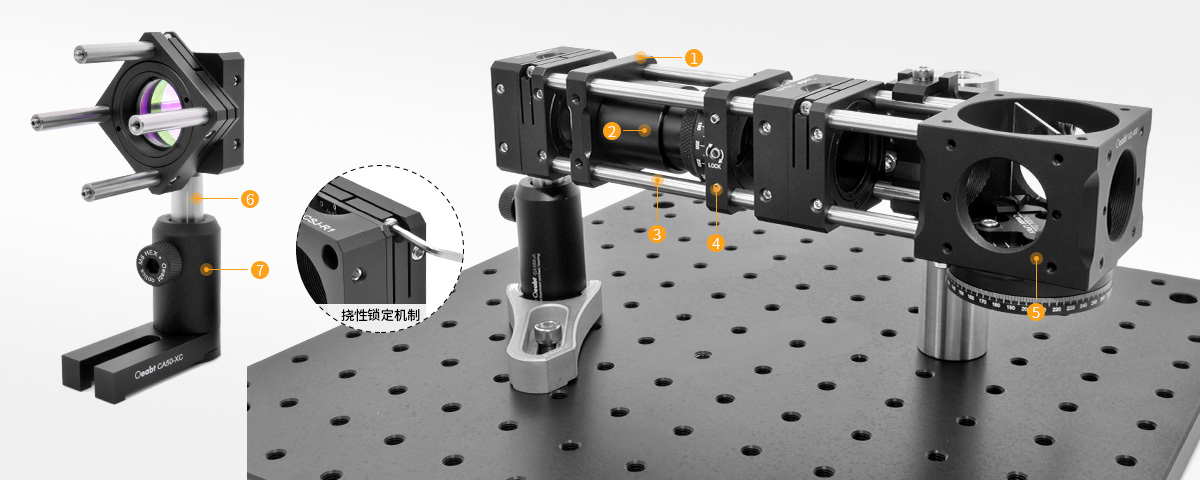

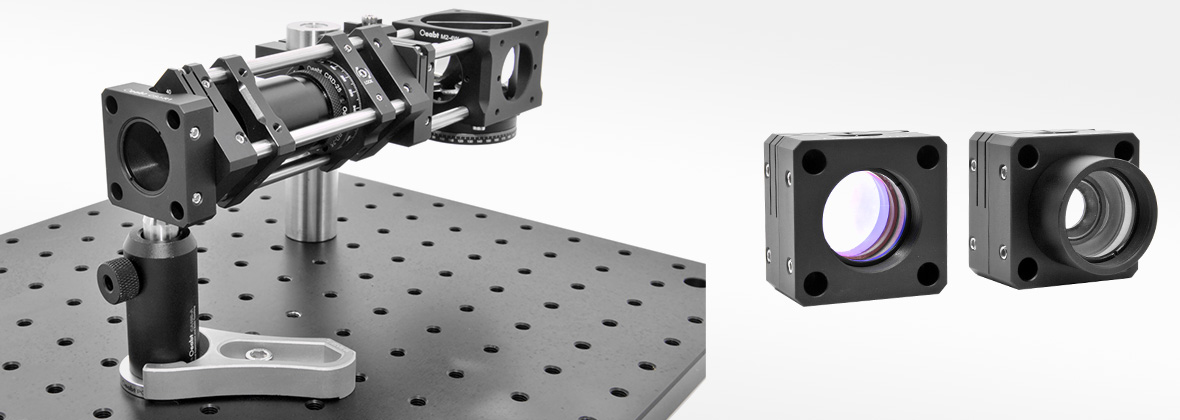

Пример применения:

Модель CSJ-R1

Спецификация: 40,7*25,4*40,7 мм

Описание продукта: расстояние между сквозными отверстиями: Ø6 мм, расстояние 30*30 мм, поворот на 360 градусов, индексация 2°;
