- Возможна установка оптических компонентов диаметром 1/2 дюйма и толщиной до 6,5 мм;
- SM05 (0,535"-40) отверстие с внутренней резьбой, совместимое с тубусами линз SM05;
- Внешняя резьба SM1 (1,035"-40) для крепления тубусов линз SM1 или систем с клетками 30 мм;
- При использовании с поляризационным кубом расщепления луча передаваемый поляризованный свет можно плавно регулировать для изменения падающего неполяризованного или P-поляризованного света на свет с круговой поляризацией, эллиптически поляризованный свет или линейно поляризованный свет;

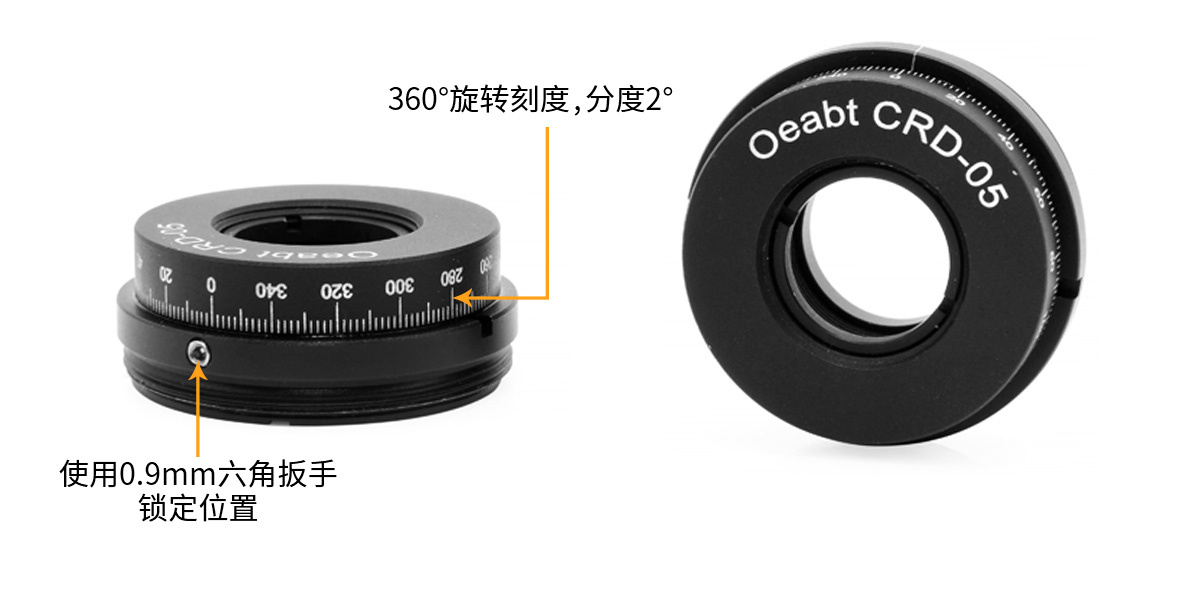

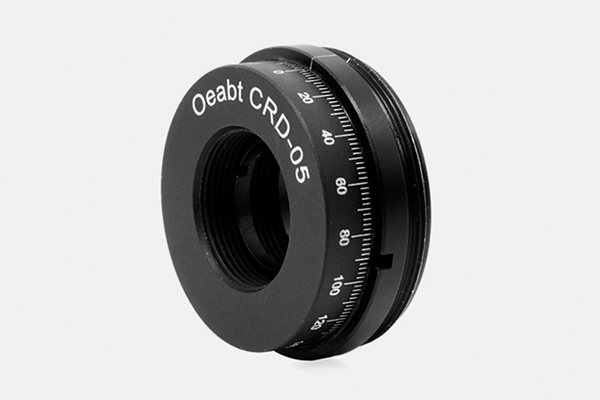

Поворотное крепление CRD-05 используется для установки оптики диаметром 1/2 дюйма. Циферблат на передней части монтажного основания может поворачиваться на 360°, градуироваться на 2° и иметь калибровочную линию. Положение вращения можно зафиксировать с помощью установочного винта сбоку.
|
модель
|
CRD-05
|
|
Спецификация
|
Ø27,0*10,9 мм
|
|
Тип резьбы
|
SM05(0,535"-40) внутренняя резьба, SM1(1,035"-40) внешняя резьба
|
|
масса
|
10,9 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Поворотное крепление CRD-05 используется для установки оптических компонентов диаметром 1/2 дюйма. Циферблат на передней части монтажного основания может поворачиваться на 360°, градуироваться на 2° и иметь калибровочную линию. Положение вращения можно зафиксировать с помощью установочного винта сбоку.
Внешняя резьба SM1 (1,035"-40) позволяет вкручивать крепление непосредственно в компоненты с внутренней резьбой SM1, такие как тубусы линз SM1 или кубические клетки 30 мм . Центральное отверстие имеет резьбу SM05 (0,535"-40) для облегчения монтажа. большинства оптических элементов толщиной 6,5 мм и диаметром 1/2 дюйма (12,7 мм). Установите оптику с помощью прилагаемого стопорного кольца.

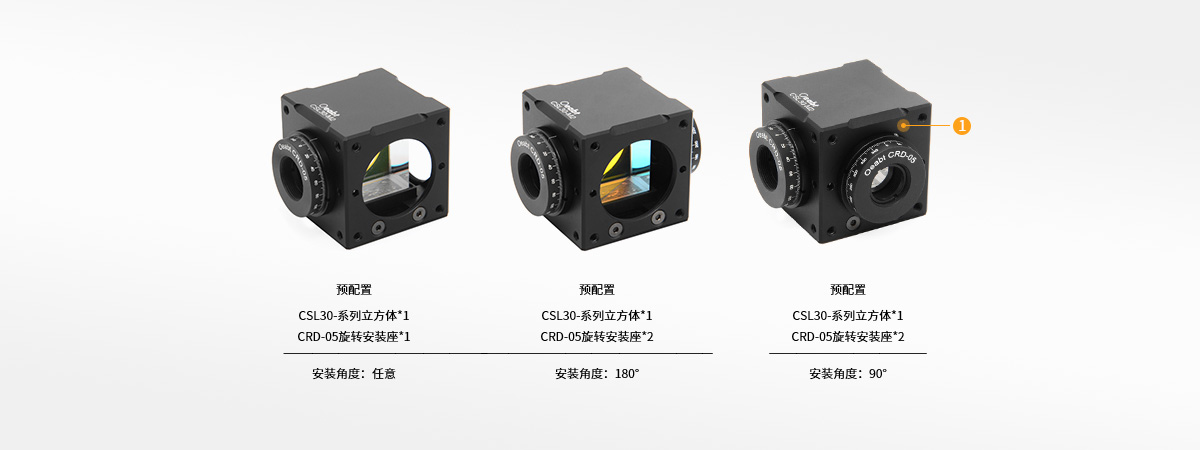

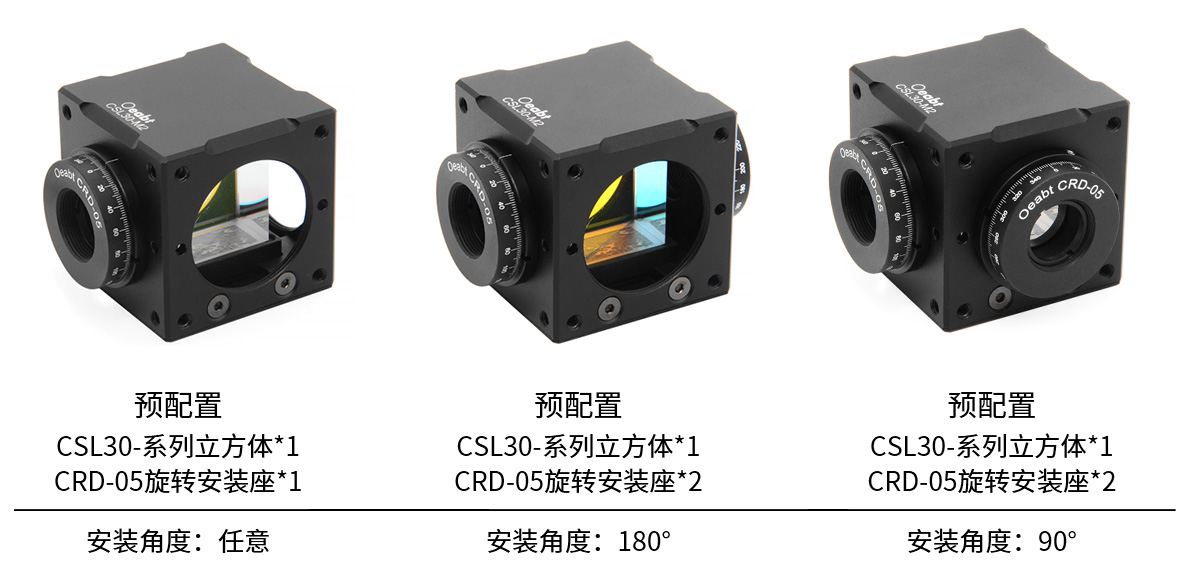

Куб идеально подходит для создания регулируемых светоделителей, регулируемых аттенюаторов или объединителей лучей при использовании с поляризационным светоделительным кубом и поворотным креплением CRD-05 Ø1/2 дюйма . Переменные светоделители могут непрерывно изменять интенсивность передачи линейно поляризованного луча. Падающий свет с линейной поляризацией сначала вращается с помощью полуволновой пластины во вращающемся креплении, а затем свет разделяется на S- и P-поляризованный свет посредством поляризационного куба расщепления луча , тем самым достигая непрерывной регулировки коэффициента расщепления. Этот эффект обычно используется в голографии и интерферометрии.

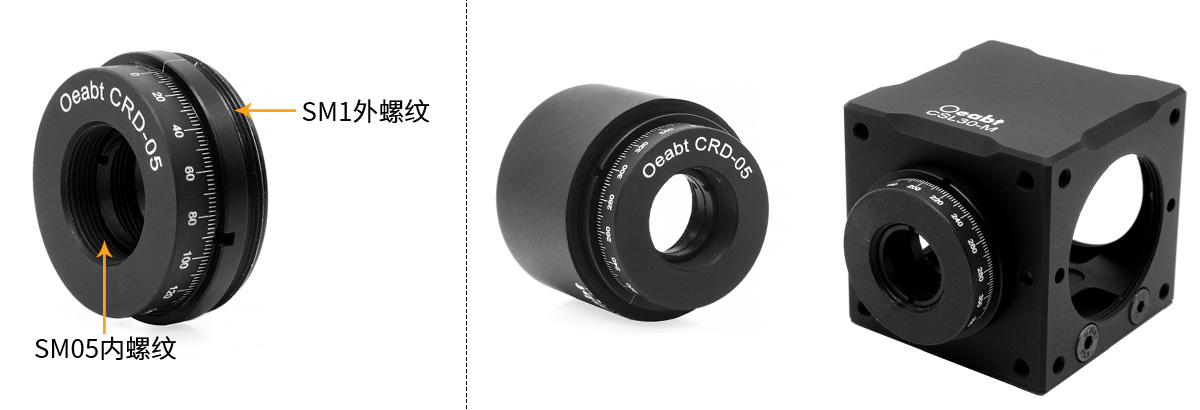

Сборка:

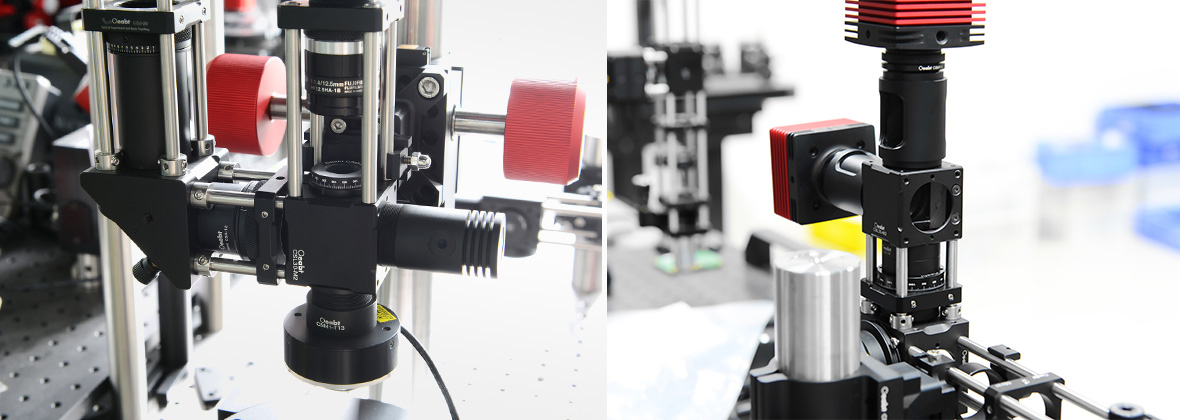

Пример применения:
Модель CRD-05
Спецификации: Ø27,0*10,9 мм
