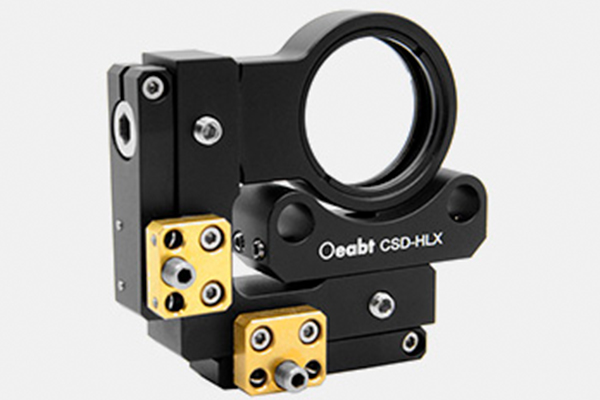

CSD-HLX 30-мм карданный подвес
- Универсальная конструкция, настоящее универсальное вращение вокруг центра оптической линзы;
- Возможна установка оптических компонентов диаметром 1 дюйм и максимальной толщиной 4,7 мм;
- Совместим с системой клеток 30 мм;
- Вращающееся на 360° крепление для оптики;
- В прикладной системе держатель оптических компонентов можно поворачивать на ±30°;
CSD-HLX — это устройство, которое позволяет оптическому элементу свободно вращаться вокруг точки в центре каркаса, обеспечивая истинное универсальное движение.
|
модель
|
CSD-HLX
|
|
Спецификация
|
59,2*12,9*55,0 мм
|
|
Диапазон регулировки
|
Вращение грубой регулировки на 360°, винт точной регулировки: регулятор 100 TPI, 13 мрад на оборот
|
|
центральное отверстие
|
SM1(1,035"-40) внутренняя резьба
|
|
Сквозное расстояние между отверстиями
|
Ø6мм, шаг 30*30мм
|
|
масса
|
72,3 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

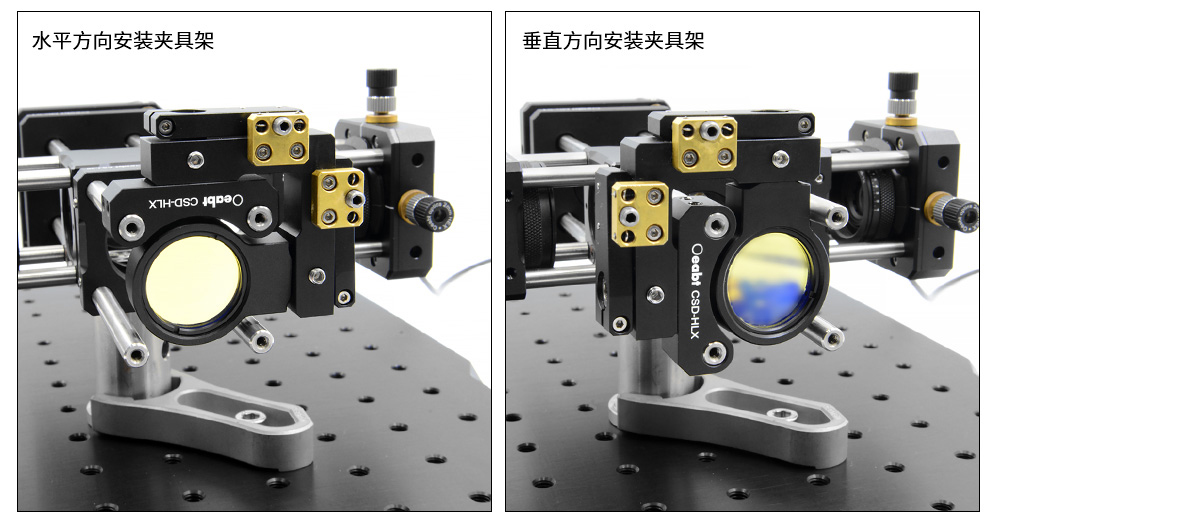

CSD-HLX — это устройство, которое может свободно вращать оптический элемент вокруг точки в центре каркаса для достижения истинного универсального движения. Расстояние между двумя сквозными отверстиями зажимной рамы на подвесе составляет 30*30 мм. Его можно установить горизонтально или вертикально на систему клеток 30 мм с использованием опор диаметром 6 мм , а положение подвеса фиксируется с помощью установочных винтов сбоку. (используйте ключ на 1,5 мм).

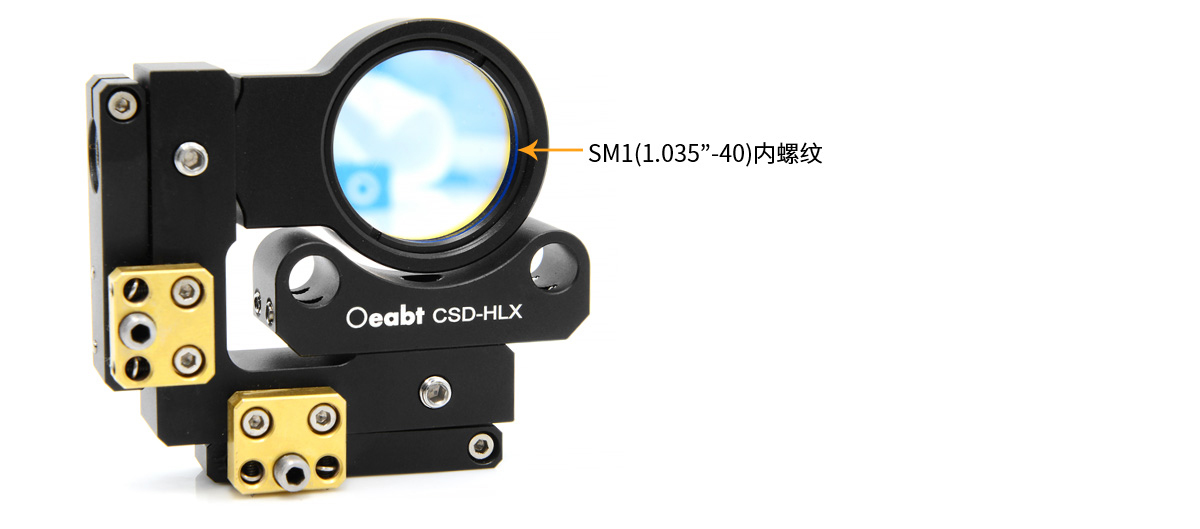

Монтажный кронштейн оптического компонента совместим с объективами диаметром 1 дюйм и максимальной толщиной 4,7 мм. Оптический компонент крепится к центральной области резьбы SM1 (1,035"-40) через прилагаемое стопорное кольцо CSK3.
Во время использования, после грубой установки направления угла монтажного кронштейна оптического компонента, вы можете отрегулировать 2 винта точной регулировки с помощью шестигранного ключа на 2 мм (т. е. 2 регулятора 100 TPI, регулировка 13 мрад за оборот) для достижения определенного уровня освещенности. Отклонение точки. Переместите ее так, чтобы она была точно выровнена.

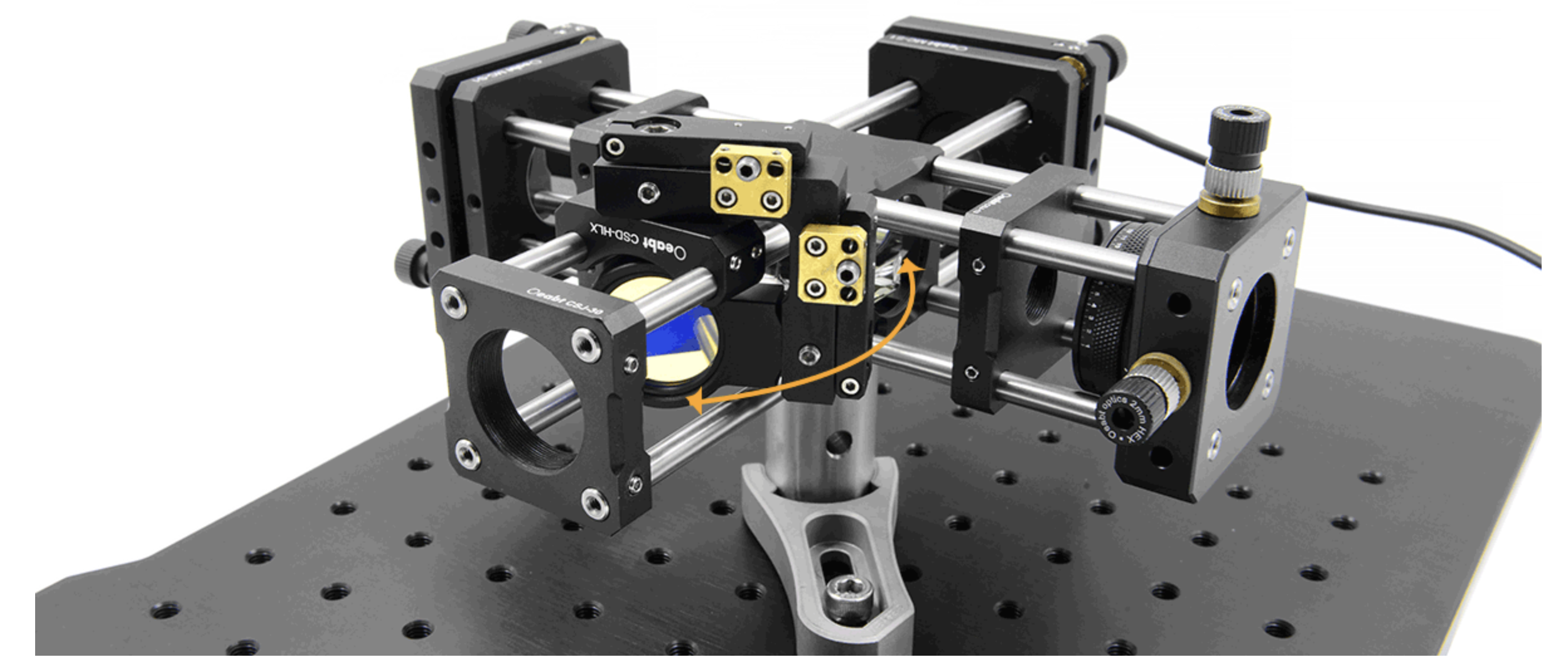

Вторая степень угловой свободы достигается вращением промежуточного крепления. Это крепление соединяет оптическое крепление с узлом клетки и обеспечивает свободное вращение на ±30°.

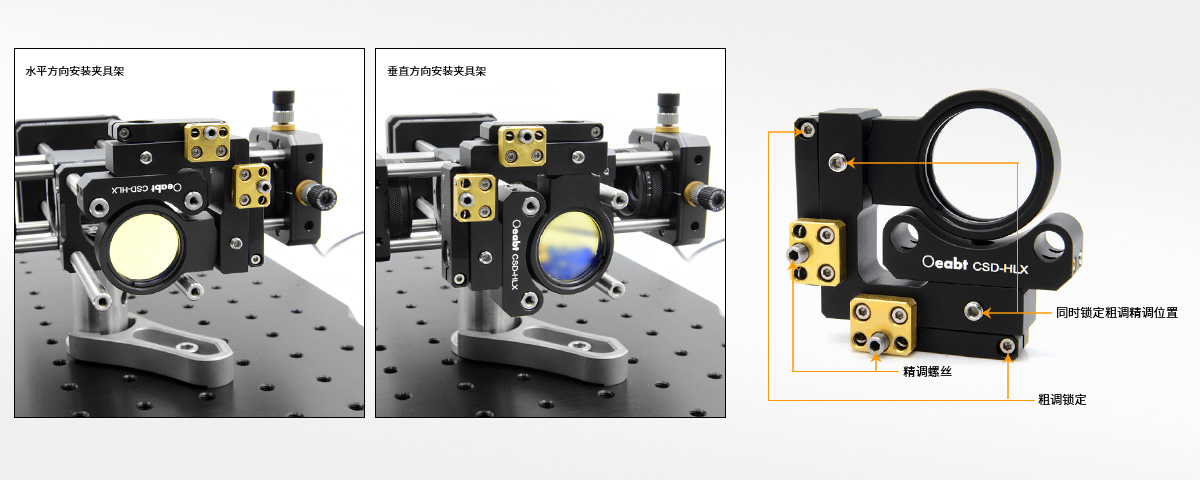

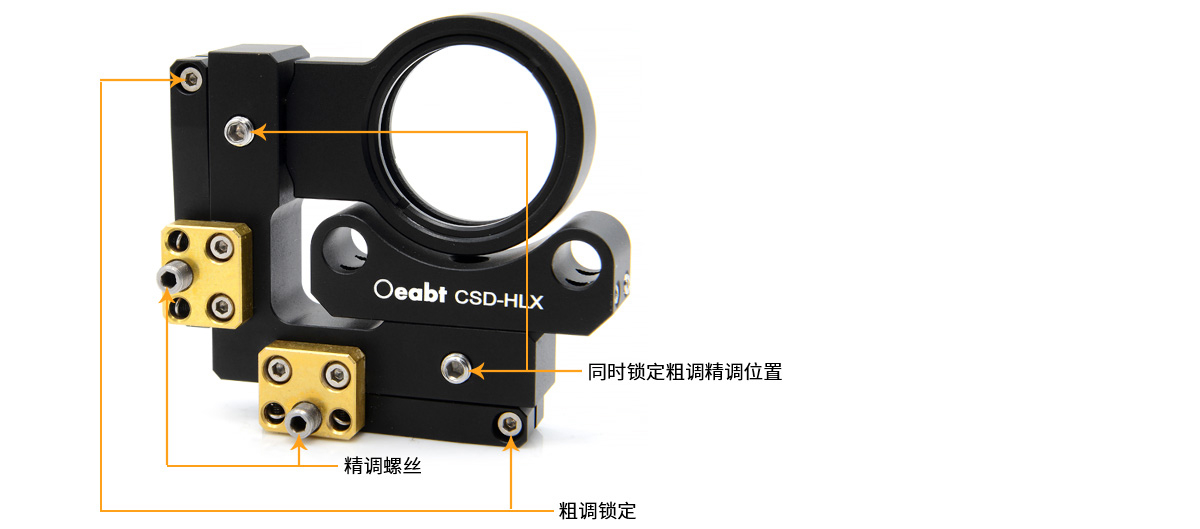

Механизм блокировки:
когда установочный винт ослаблен, его можно вручную повернуть на 360 градусов для грубой регулировки и на 2 регулировочных винта для точной регулировки (с помощью гаечного ключа на 1,5 мм). Грубую и точную регулировку можно зафиксировать с помощью гаечного ключа на 2 мм, что полностью фиксирует положение. Только для точной регулировки необходимо зафиксировать отверстие установочного винта диаметром 1,5 мм.
Сборка:

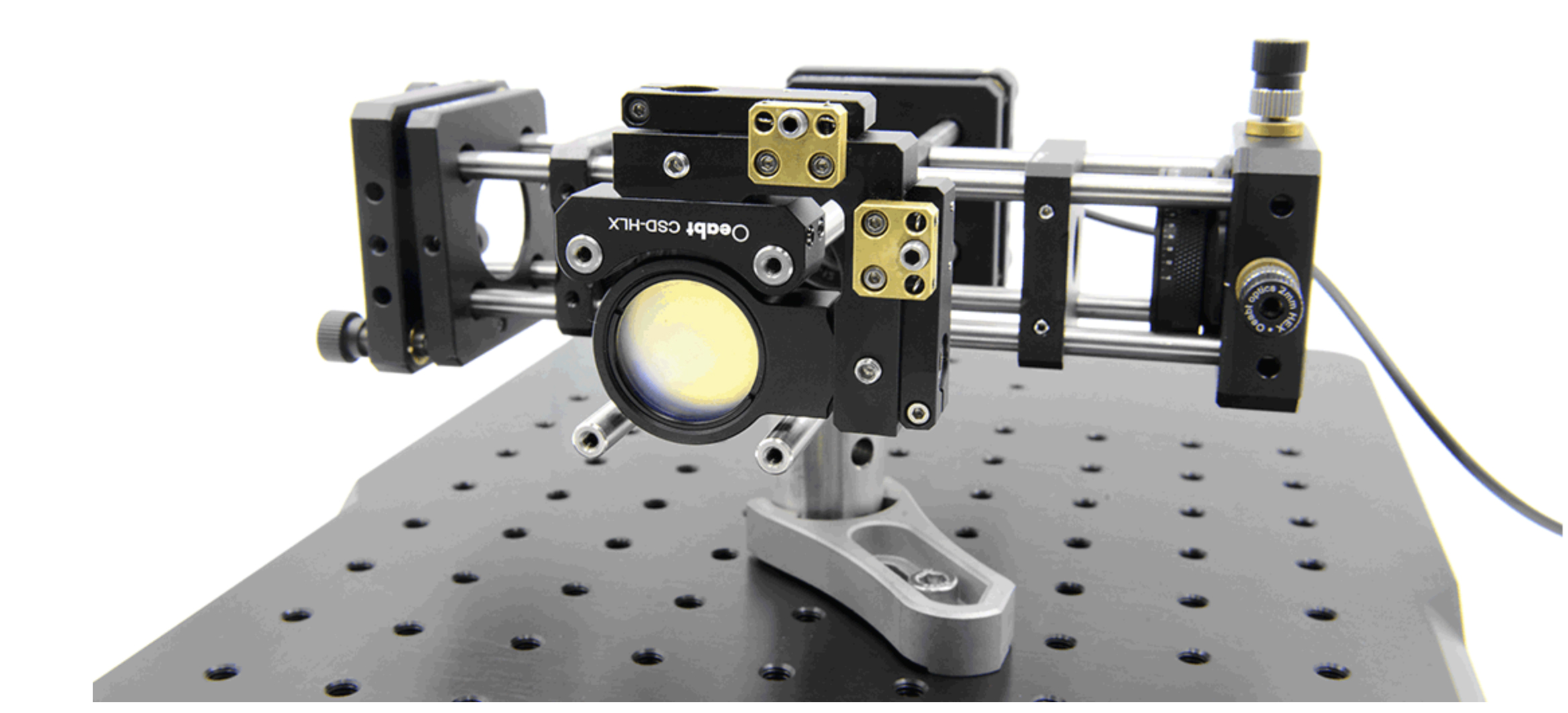

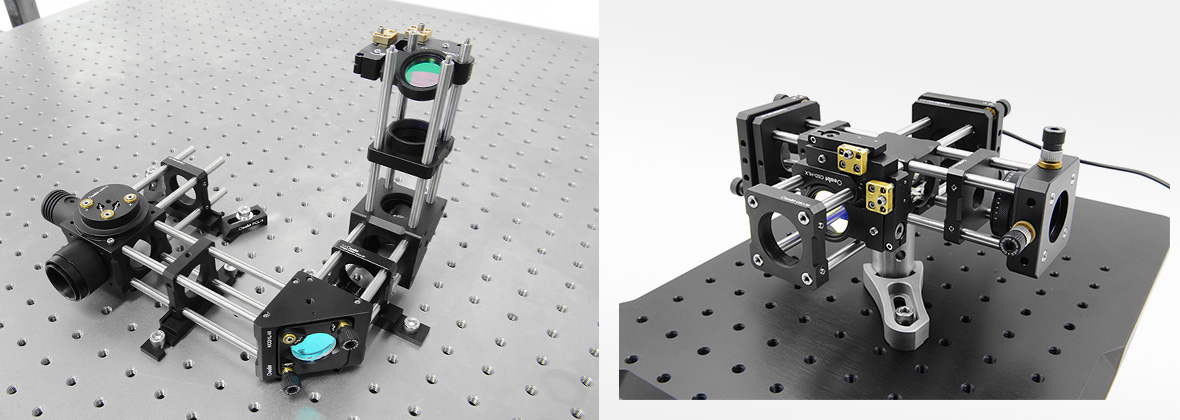

Пример применения:
Модель CSD-HLX
Спецификация: 59,2*12,9*55,0 мм
Описание продукта: диапазон регулировки: вращение грубой регулировки на 360°, винт точной регулировки: регулятор 100 TPI, 13 мрад за оборот,
расстояние между сквозными отверстиями: Ø6 мм, расстояние 30*30
