- Внутренняя резьба SM05 (0,535”-40), поставляется с 2 стопорными кольцами CSK05;
- Диапазон регулировки: Обеспечивает отклонение/наклон ±2,5°;
- Возможна установка оптических компонентовдиаметром 12,7 мм и толщиной ≤3,6 мм ;
- Совместимость с системой клеток 16 мм;
- Отверстия под винты М4 внизу можно использовать для установки стоек;

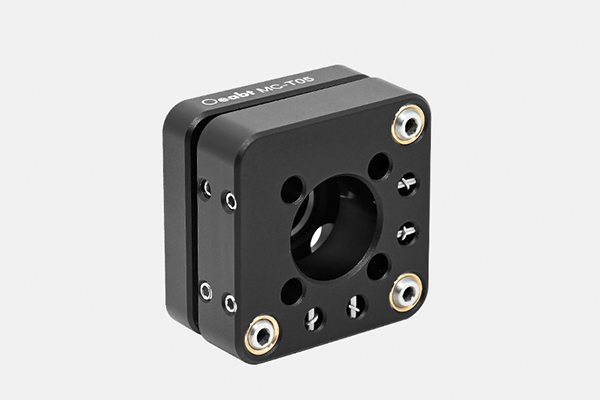

Кинематическое крепление MC-T05 представляет собой оптический монтажный кронштейн, специально разработанный для каркасных систем диаметром 16 мм и обеспечивающий регулировку отклонения/наклона ±2,5°.
|
модель
|
MC-T05
|
|
Спецификация
|
35,6*35,6*19,5 мм
|
|
Диапазон регулировки
|
Отклонение/наклон ±2,5°
|
|
центральное отверстие
|
SM05 (0,535”-40) внутренняя резьба
|
|
Сквозное расстояние между отверстиями
|
Сквозное отверстие Ø4,03мм, шаг 16*16мм.
|
|
Тип винтового отверстия
|
М4*1 место
|
|
масса
|
52,2 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:

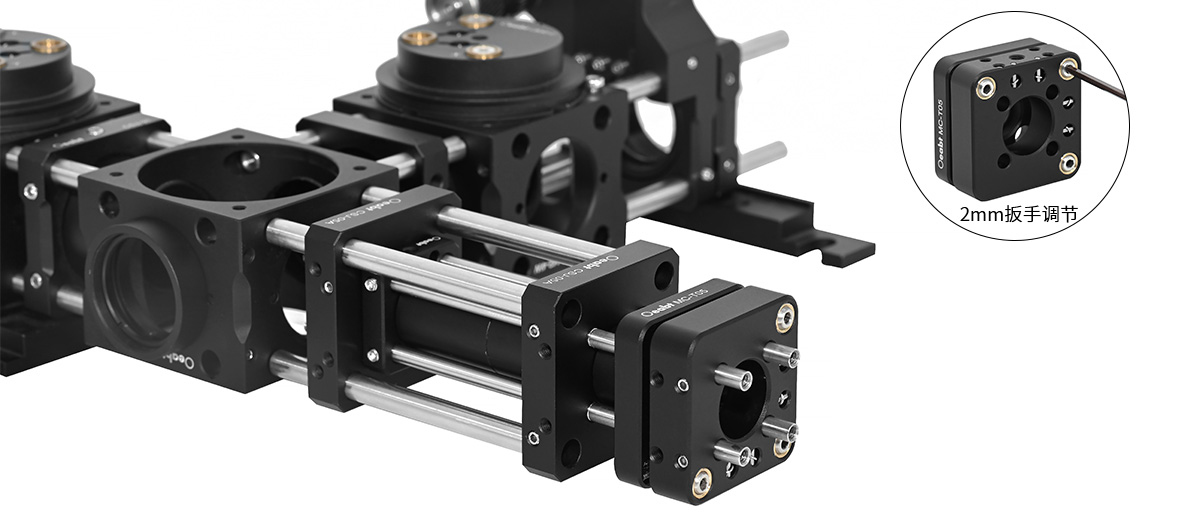

Кинематическое крепление MC-T05 представляет собой оптический монтажный кронштейн, специально разработанный для каркасных систем диаметром 16 мм и обеспечивающий регулировку отклонения/наклона ±2,5°. Рамка регулировки имеет три винта точной регулировки M5*0,25 с точностью 2,6 мрад/оборот. Для регулировки этого винта можно использовать гаечный ключ на 2 мм.
Если вам нужно установить оптические компоненты диаметром 1/2 дюйма, просто используйте прилагаемое стопорное кольцо SM05, чтобы зафиксировать их. Толщина зажима должна быть ≤3,8 мм. Конструкция стандартной внутренней резьбы SM05 (0,535 дюйма-40) позволяет установить тубус объектива серии CSA05 перед оправой, когда необходимо загрузить более толстые оптические компоненты.
Четыре сквозных отверстия диаметром 4,03 мм на раме совместимы с установкой опор серии SPCM, встроенных в каркасную систему диаметром 16 мм. Эти стойки проходят через крепление и удерживаются на месте установочными винтами по бокам.

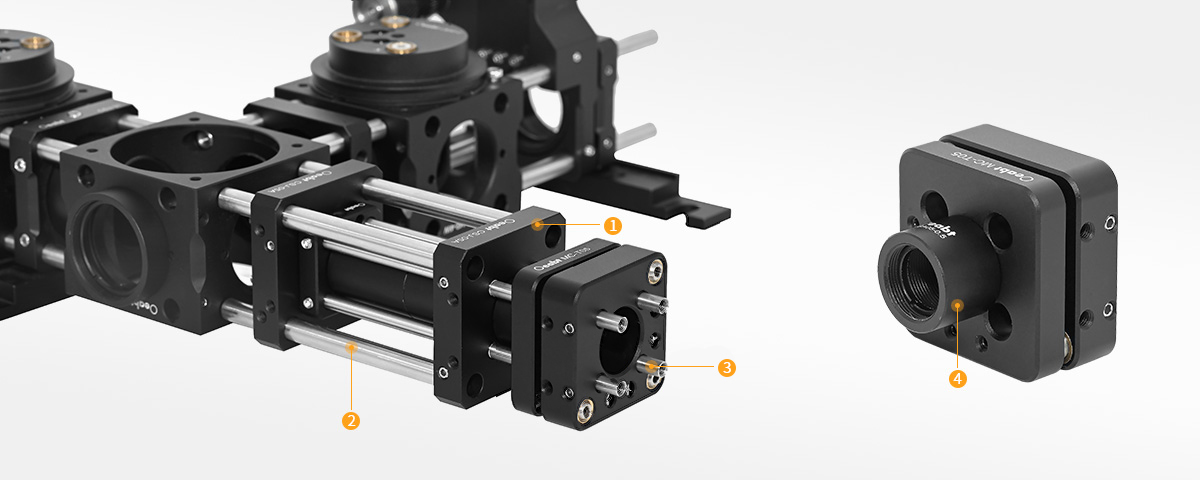

Сборка:

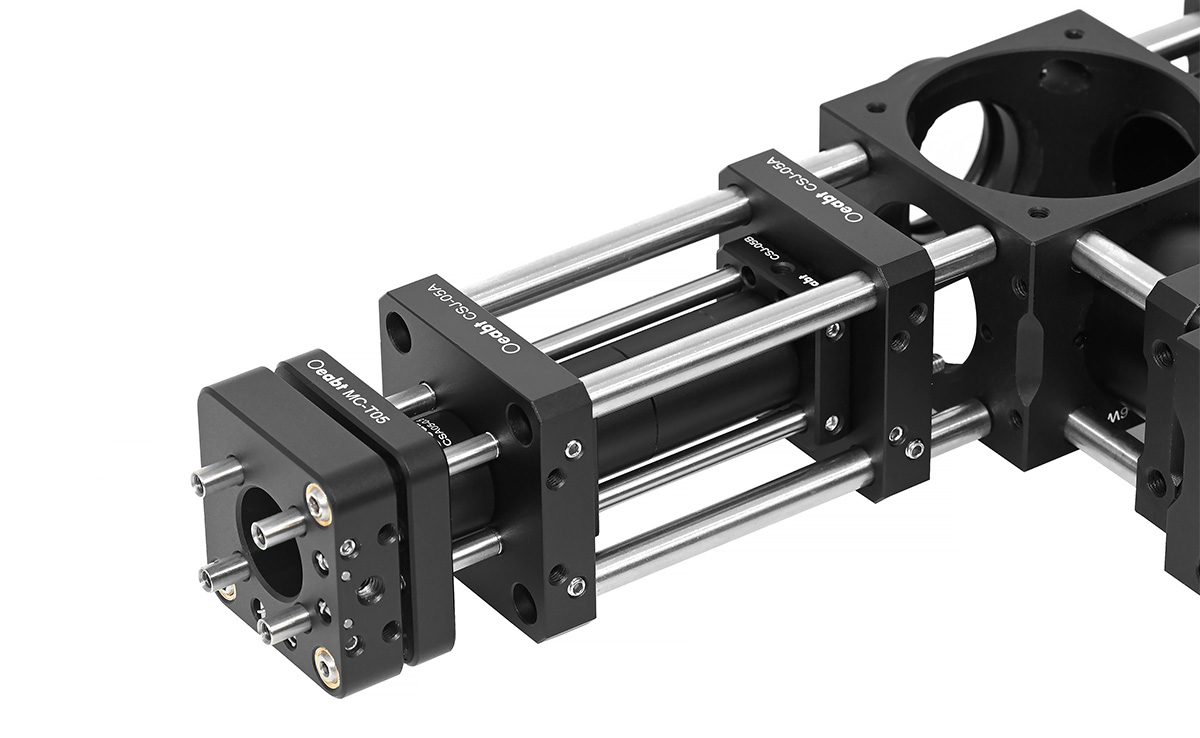

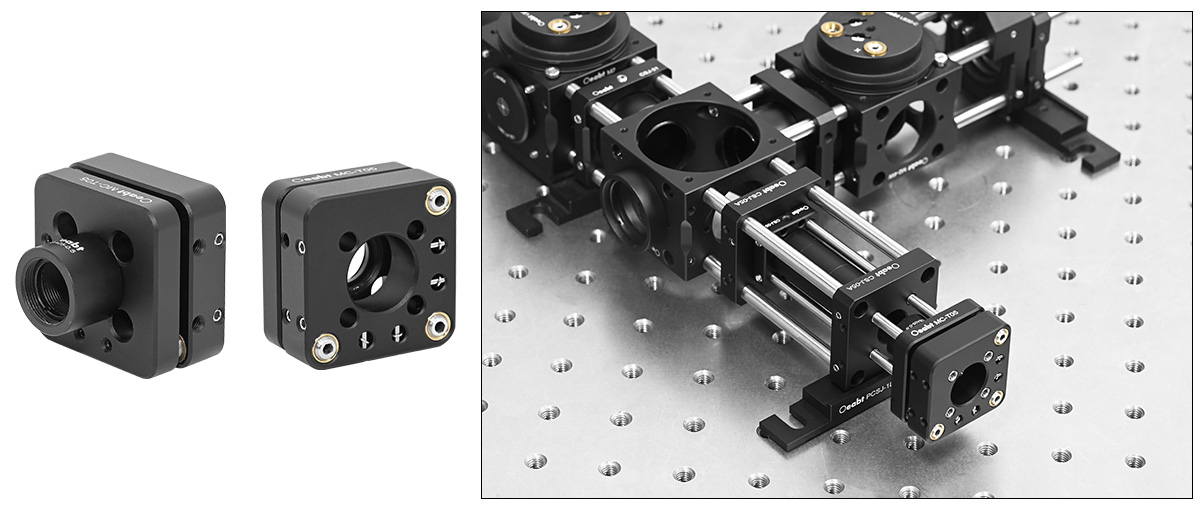

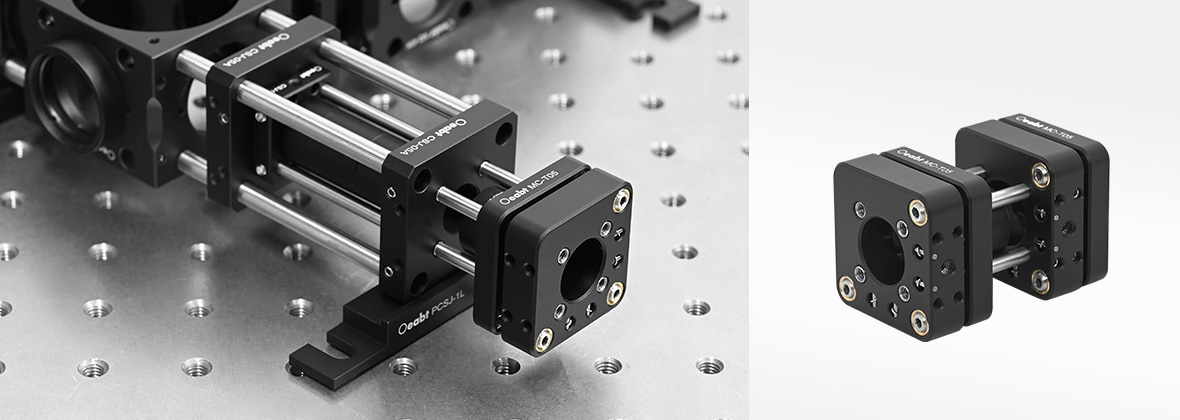

Пример применения:
Модель MC-T05
Спецификация: 35,6*35,6*19,5 мм
Описание продукта: сквозное отверстие Ø4,03мм, шаг 16*16мм.
