• Клеточная пластина толщиной 16 мм с внутренней резьбой SM05 (0,535”-40);
• Расстояние между сквозными отверстиями составляет 16 мм, используется для стержней клетки серии SPCM-E диаметром 4 мм;
• Установите оптические компонентыдиаметром 1/2 дюйма и толщиной ≤2,8 мм ;
• На стойке можно установить резьбовые отверстия 4-40 или М3 ;
• Поставляется с 2 стопорными кольцами CSK05;

Пластина клетки с резьбой CSJ-05B имеет 4 сквозных отверстия и может использоваться для установки стержней клетки диаметром 4 мм серии SPCM-E . Установочный винт на боковой стороне сквозного отверстия можно использовать для крепления пластины клетки к стержню клетки с помощью шестигранного ключа на 1,3 мм.

Техническое описание:

Пластина клетки с резьбой CSJ-05B имеет 4 сквозных отверстия и может использоваться для установки стержней клетки серии SPCM-S диаметром 4 мм. Установочный винт на боковой стороне сквозного отверстия можно использовать для крепления пластины клетки к стержню клетки с помощью шестигранного ключа на 1,3 мм. В то же время пластину клетки можно состыковать с CSJ-05A для соединения систем клеток диаметром 16 мм и 30 мм.

Пластина клетки имеет внутреннюю резьбу SM05 (0,535"-40) и совместима с тубусами линз серии SM05. Она также поставляется с 2 стопорными кольцами CSK05 для установки оптических компонентов диаметром 1/2 дюйма и толщиной ≤2,8 мм.

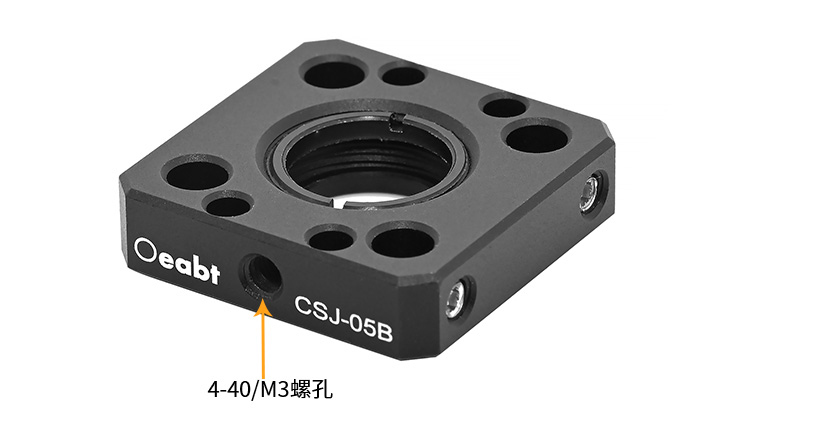

Кроме того, на противоположных сторонах пластины клетки имеются отверстия под винты 4–40 и М3, которые можно использовать для дополнительной фиксации или подключения других компонентов.

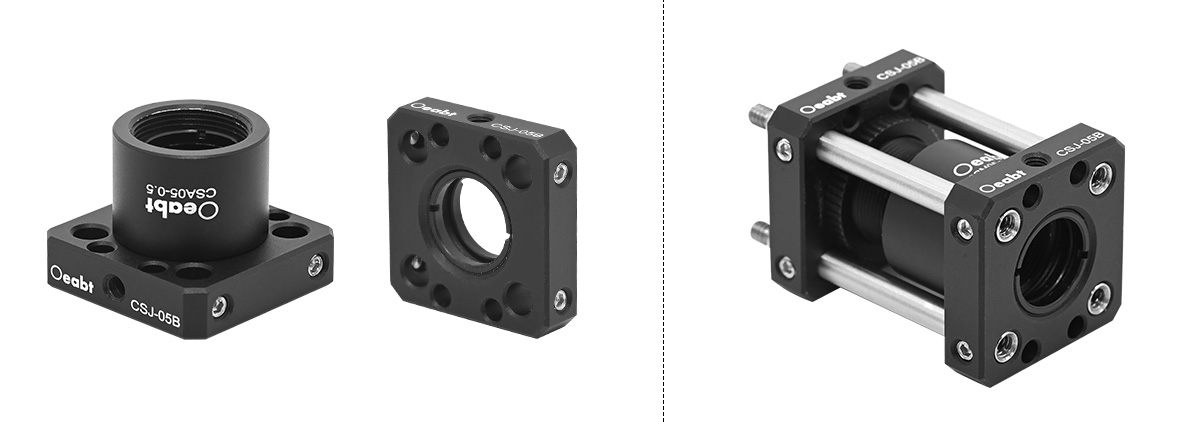

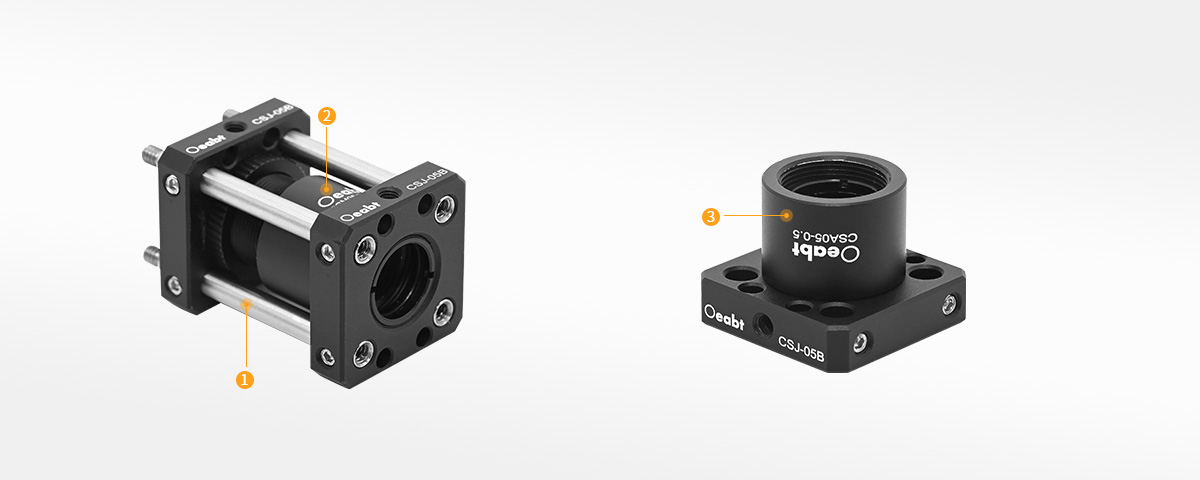

Сборка:

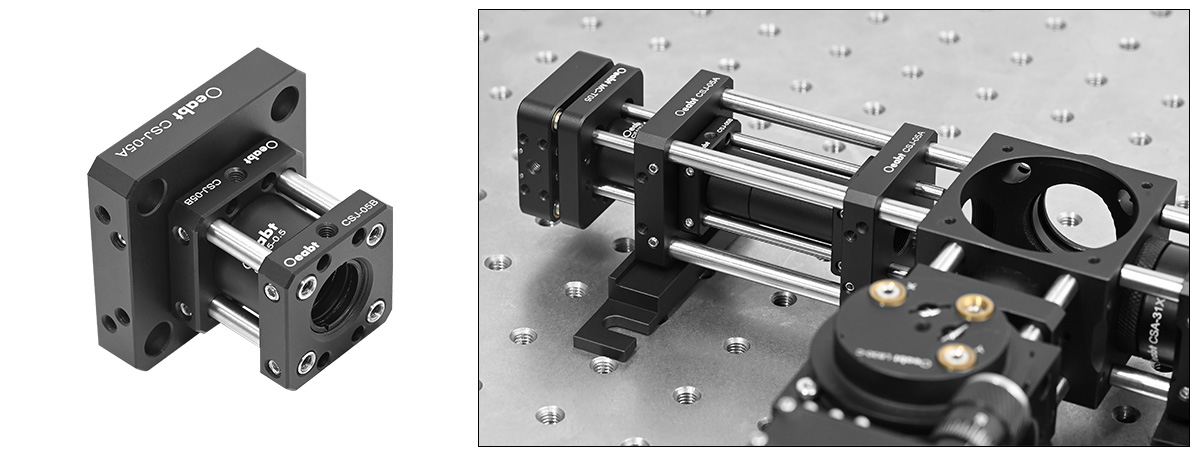

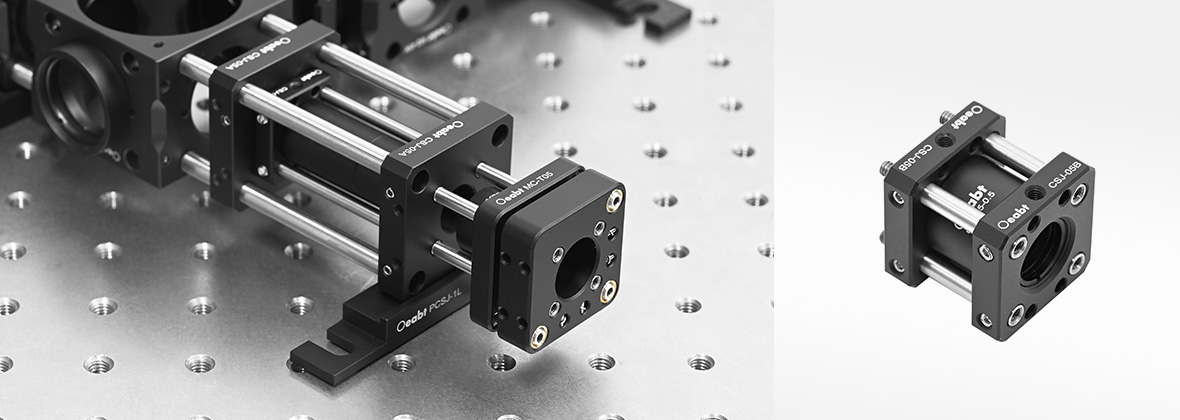

Пример применения:

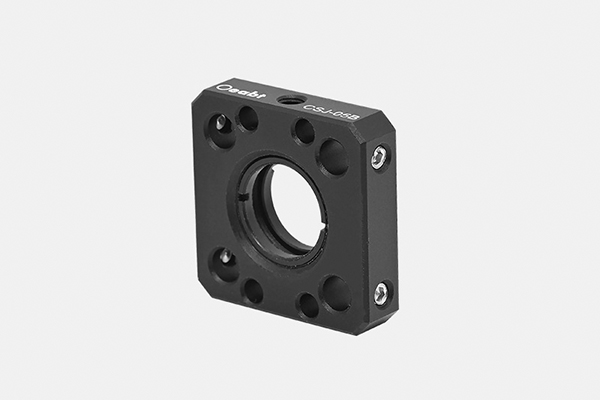

Модель CSJ-05B

Спецификация: 25,0*25,0*6,4 мм

Описание продукта: расстояние между сквозными отверстиями: Ø4,03 мм, расстояние между сквозными отверстиями 16*16 мм.
