- Совместим с системой клеток 16 мми тубусом SM05;
- CSL16-M имеет 2 световых отверстия SM05, подходящих для установки призмы с управлением отражением под углом 90°;
- CSL16-M2 имеет 4 световых отверстия SM05, подходящих для установки призмы с расщеплением луча 0° и 90°;
- Внутренняя резьба SM05 (0,535”-40);
- Совместим с установкой опор серии SPCM Ø4 мм;
- Отверстие для винта M4 внизу можно присоединить к стойке;
- Предустановленные кубы-призмы доступны для покупки;
Куб клетки является важной частью системы клеток. Он может отражать и преломлять свет, чтобы свет сохранял одну и ту же ось распространения. В оптической системе куб клетки играет роль регулировки оптического пути, уменьшая длину оптический путь, устранение оптических искажений и других эффектов.
|

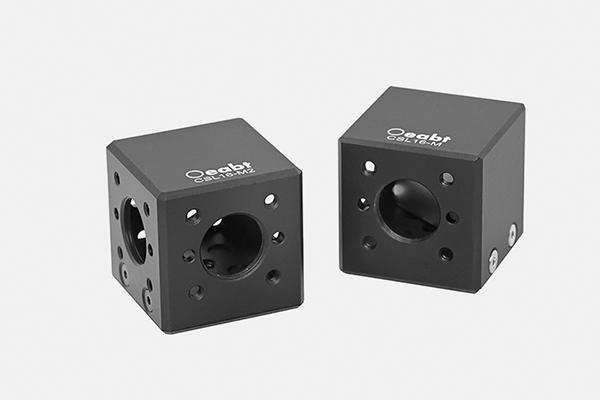

модель
|
CSL16-М
|
CSL16-М2
|
|
Спецификация
|
31,3*31,3*31,3 мм
|
|
центральное отверстие
|
SM05 (0,535”-40) внутренняя резьба
|
SM05 (0,535”-40) отверстие для винта*4 места
|
|
Тип винтового отверстия
|
4-40*8 мест, расстояние между отверстиями для винтов 16 мм
|
4-40*16, расстояние между отверстиями для винтов 16 мм
|
|
М4*1 место
|
|
масса
|
31,3 г
|
29,0 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Системы клеток диаметром 16 мм, как правило, меньше по размеру и могут быть использованы с выгодой в условиях ограниченного пространства. Он больше подходит для встраиваемых оптических систем, требующих определенного угла захвата и более быстрой автофокусировки. Куб клетки является важным компонентом системы клеток. Он может отражать и преломлять свет, чтобы свет сохранял одну и ту же ось распространения. В оптической системе куб клетки играет роль регулировки оптического пути и уменьшения длины оптический путь., устраняет оптические искажения и другие эффекты.

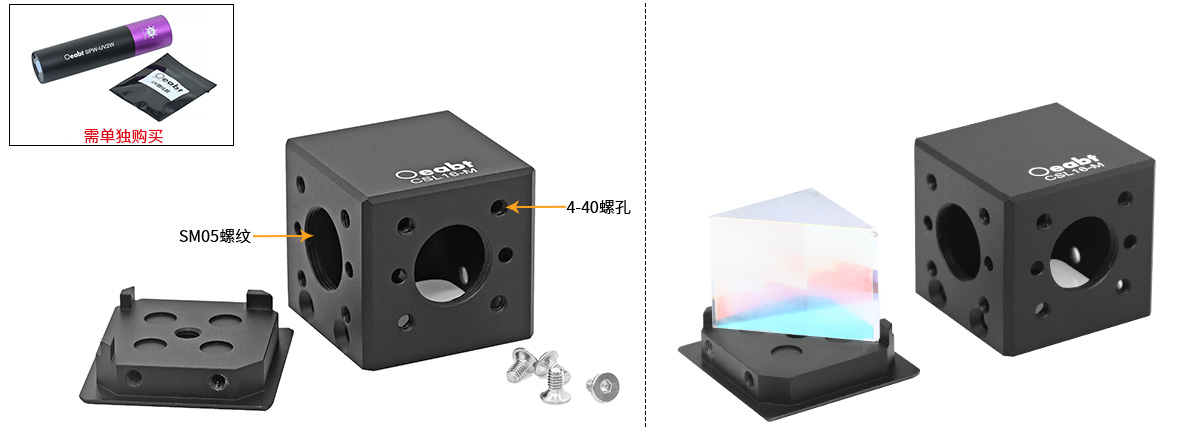

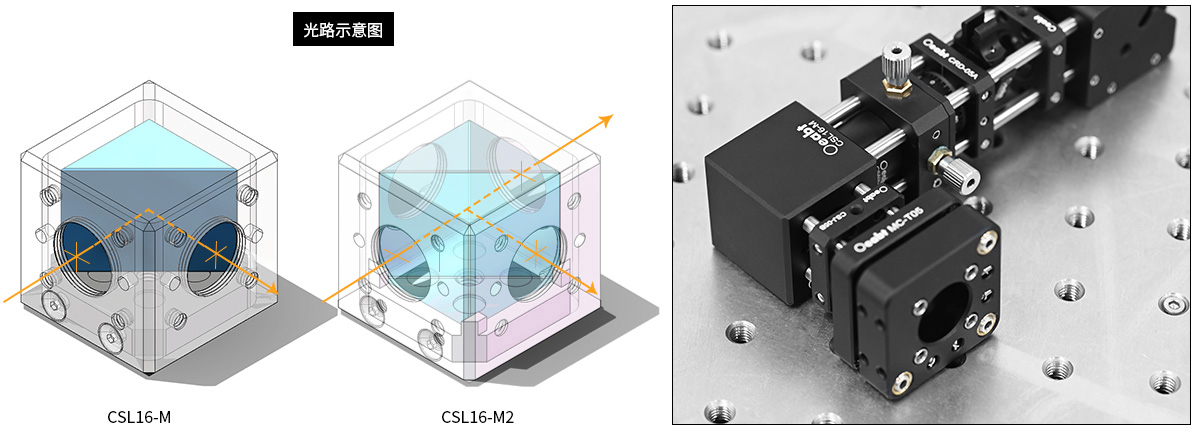

Корпус кубической клетки серии CSL16-M имеет входные и выходные отверстия с резьбой 2/4 SM05, которые подходят для установки прямоугольных призм с отражением приблизительно 0° и 90°. Высота установленной призмы должна быть ≤20 мм (используйте затвердевающую клей для приклеивания призмы к монтажному основанию (приобретается отдельно), отражающий световой путь кареточной системы. Также совместим с нашими тубусами серии SM05.

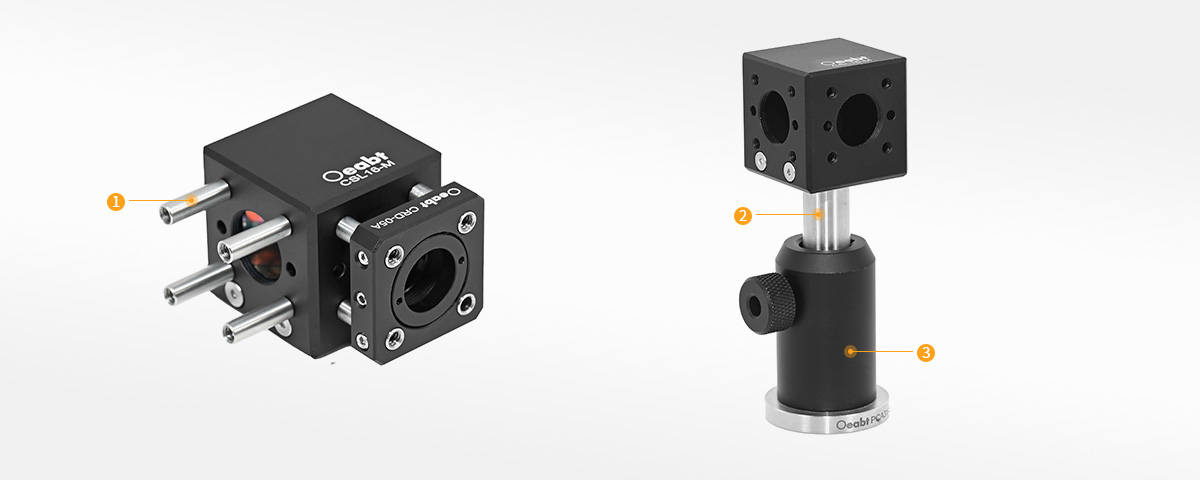

Каждый порт окружен четырьмя резьбовыми отверстиями 4–40, совместимыми с монтажными стержнями клеток серии SPCM диаметром 4 мм, встроенными для использования с системами клеток диаметром 16 мм.

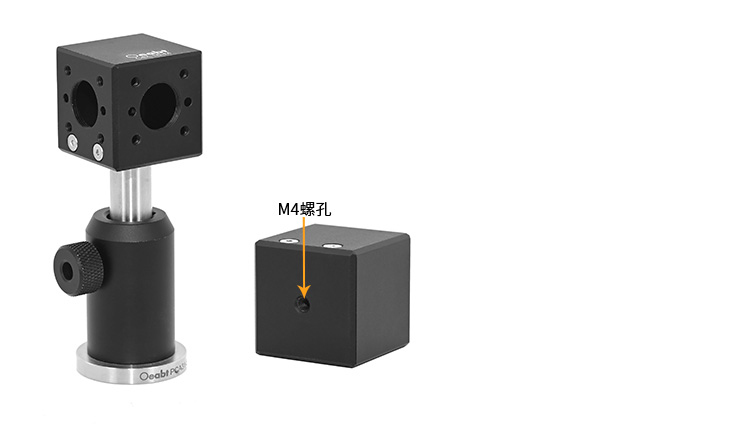

В основании куба имеются резьбовые отверстия М4 для монтажа стоек в свободном пространстве.

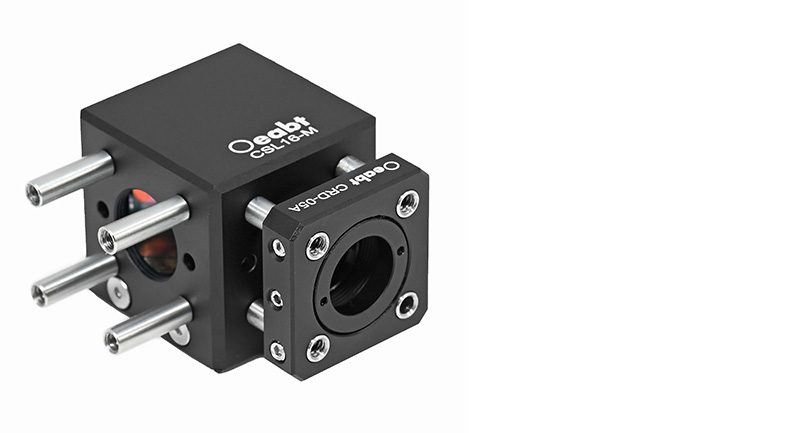

Сборка:

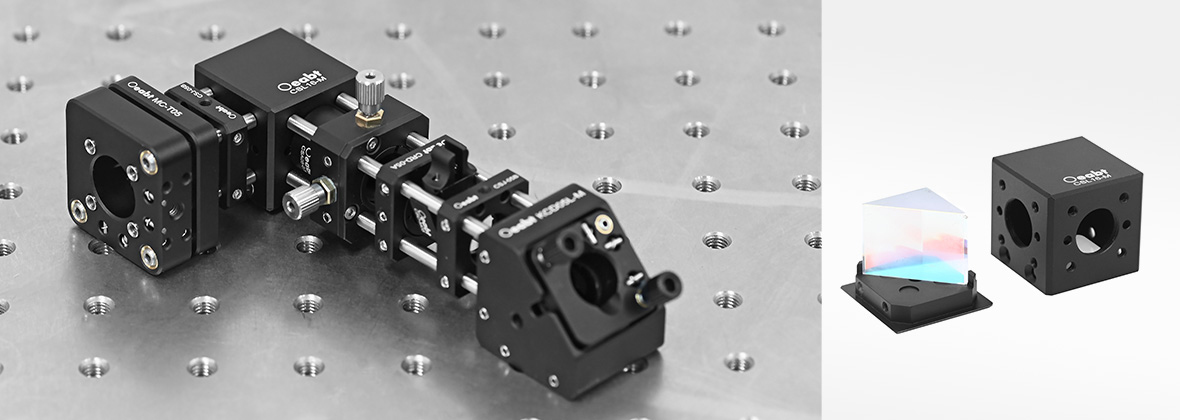

Пример применения:
Модель CSL16-M
Спецификация: 31,3*31,3*31,3 мм
Описание продукта: совместим с каркасными системами 16 мм и тубусами SM05.
Модлеь CSL16-M2
Спецификация: 31,3*31,3*31,3 мм
Описание продукта: совместим с каркасными системами 16 мм и тубусами SM05.
