- Внутренняя резьба SM05 (0,535”-40);
- Обеспечить ход перемещения ±1,0 мм;
- Возможна установка оптических компонентовдиаметром 12,7 мм и максимальной толщиной 5,8 мм ;
- Совместим с установкой опор серии SPCM Ø4 мм;
- Совместим с системой клеток 16 мми тубусами серии SM05;
Системы клеток диаметром 16 мм , как правило, меньше по размеру и могут быть использованы с выгодой в условиях ограниченного пространства. Поступательные крепления XY используются в каркасных системах для установки линз и обеспечения небольших регулировок в плоскости XY. Линзу можно точно настроить по осям X и Y относительно оптической оси для достижения лучших эффектов изображения.
|

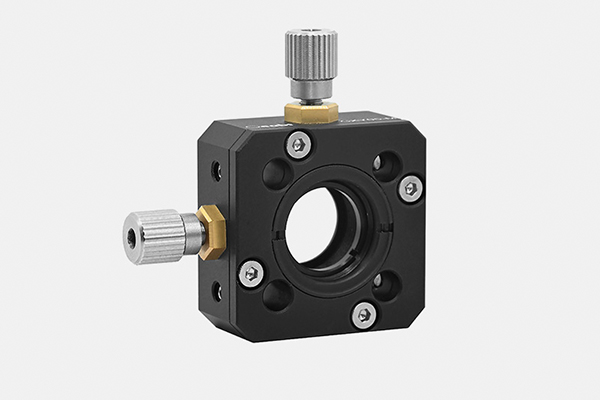

модель
|
CXY05-М
|
|
Спецификация
|
27,9*27,9*12,7 мм
|
|
Регулируемый ход
|
±1,0 мм, 0,25 мм/оборот
|
|
центральное отверстие
|
SM05 (0,535”-40) внутренняя резьба
|
|
Сквозное расстояние между отверстиями
|
Ø4,03 мм, шаг 16*16 мм.
|
|
масса
|
24,4 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
Системы клеток диаметром 16 мм, как правило, меньше по размеру и могут быть использованы с выгодой в условиях ограниченного пространства. Поступательные крепления XY используются в каркасных системах для установки линз и обеспечения небольших регулировок в плоскости XY. Он обеспечивает ход ±1,0 мм с точностью 0,25 мм на оборот. Линзу можно точно настроить по осям X и Y относительно оптической оси для достижения лучших эффектов изображения.

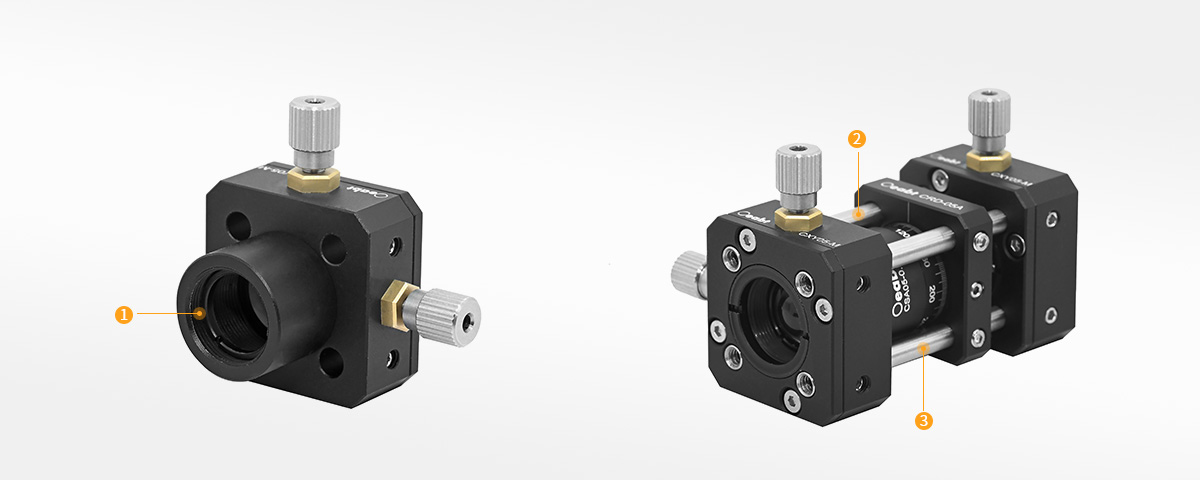

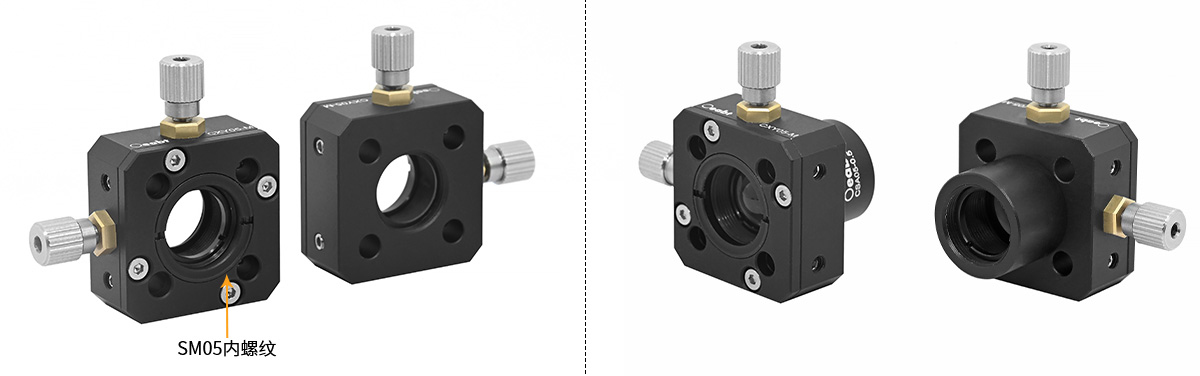

Крепление имеет внутреннюю резьбу SM05 (несквозную) как на передней, так и на задней поверхности корпуса. Монтажные отверстия на передней панели можно использовать для установки оптических компонентов диаметром 12,7 мм и максимальной толщиной 5,8 мм. Для фиксации используйте прилагаемое стопорное кольцо SM05. Заднюю панель можно подсоединить к тубусу объектива диаметром 1/2 дюйма для обеспечения светонепроницаемого соединения.
Стержень клетки диаметром 4 мм серии SPCM можно вставить в сквозное отверстие регулировочной рамы и совместим с системой клеток диаметром 16 мм. Используйте гаечный ключ на 1,5 мм, чтобы затянуть боковые установочные винты, чтобы зафиксировать положение стержня клетки регулировочной рамы.

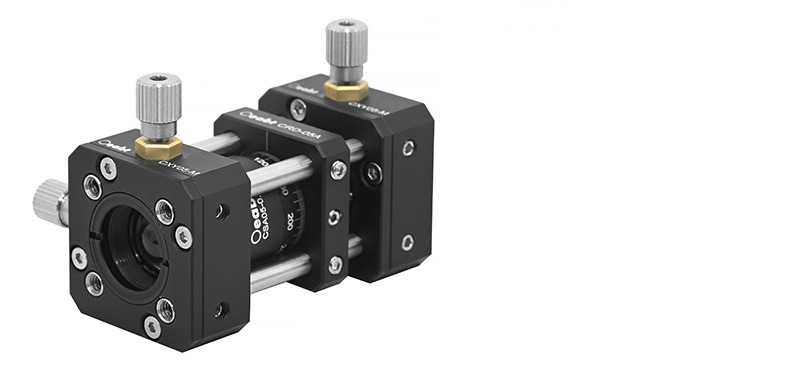

Сборка:

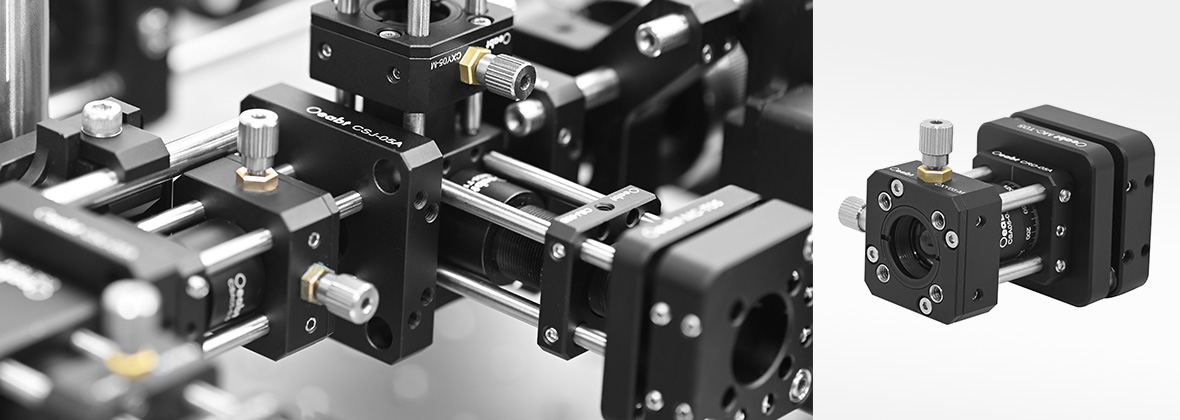

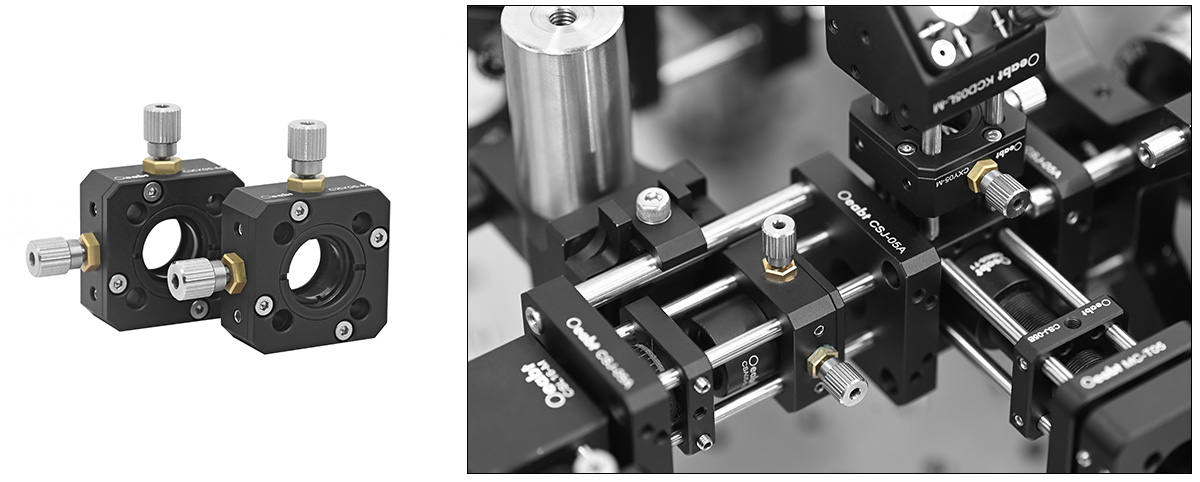

Пример применения:
Модель CXY05-M
Спецификация: 27,9*27,9*12,7 мм
Описание продукта: регулируемый ход: ±1,0 мм, 0,25 мм/оборот,
расстояние между сквозными отверстиями: Ø4,03 мм, расстояние 16*16 мм;
