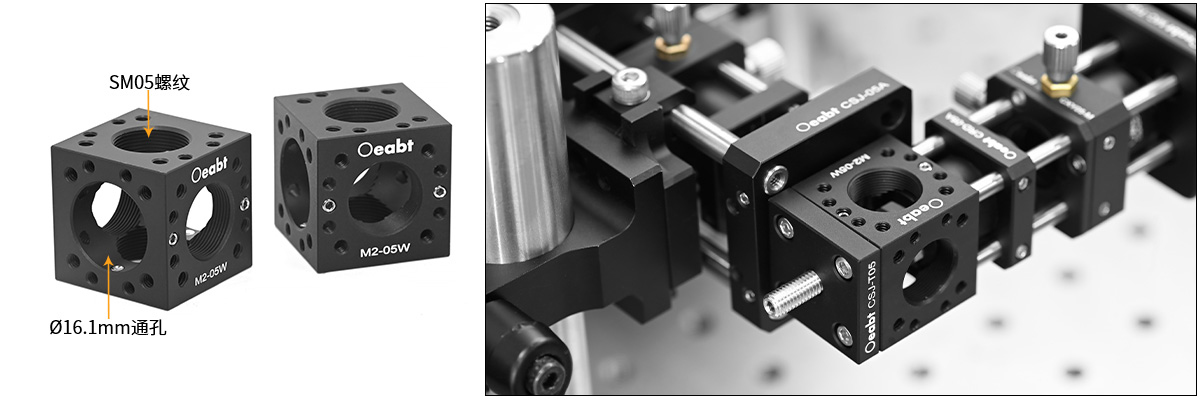

- SM05 (0,535”-40) отверстия для винтов со всех четырех сторон;
- Две другие противоположные стороны имеют сквозные отверстия диаметром 16,1 мм;
- Для установки стержней клетки серии SPCM диаметром 4 ммиспользуются от 4 до 40 резьбовых отверстий ;
- От 3 до 48 винтовых отверстий для установки пластины клетки толщиной 16 мм;
На каждой стороне Cage Cube M2-05W имеется от 4 до 40 резьбовых отверстий, расположенных на расстоянии 16 мм друг от друга, что позволяет напрямую устанавливать стержни клетки серии SPCM диаметром 4 мм. Крепление для призмы LFM05-C позволяет интегрировать крепления призмы или куба диаметром до 10 мм в куб-клетку M2-05W диаметром 16 мм. Зажим для куба CSJ-T05 можно установить непосредственно на куб диаметром 16 мм и использовать с креплением для призмы. Обычно устанавливаются с обеих сторон со сквозными отверстиями.
|
модель
|

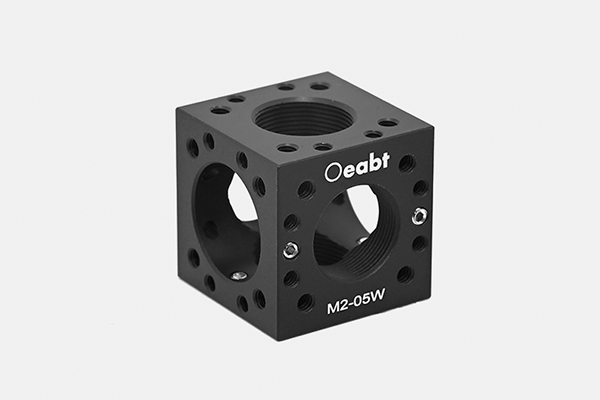

M2-05W Клетка-куб
|
|
Спецификация
|
25,0*25,0*25,0 мм
|
|
центральное отверстие
|
SM05 (0535”-40) внутренняя резьба*4 места, Ø6,35мм*2 места;
|
|
Тип винтового отверстия
|
4-40*24 места, 3-48*24 места
|
|
масса
|
17,9 г
|
|
Материал
|
7075 алюминиевый сплав
|
|
модель
|
Крепление призмы LFM05-C
|
|
Спецификация
|
Ø17,0*15,75 мм
|
|
центральное отверстие
|
Ø6,35 мм
|
|
масса
|
7,7 г
|
|
Материал
|
7075 алюминиевый сплав
|
|
модель
|
CSJ-T05 Кубический пресс-блок
|
|
Спецификация
|
25,0*25,0*5,6 мм
|
|
Регулировочный винт
|
10-32 UNC
|
|
масса
|
9,0 г
|
|
Материал
|
7075 алюминиевый сплав
|
Техническое описание:
На каждой стороне куба клетки M2-05W имеется от 4 до 40 резьбовых отверстий, расположенных на расстоянии 16 мм друг от друга, что позволяет напрямую устанавливать стержни клетки серии SPCM диаметром 4 мм. На четырех сторонах имеются резьбовые отверстия SM1 (1,035"-40), а в центре двух других сторон имеются сквозные отверстия диаметром 16,1 мм, окруженные четырьмя отверстиями под винты 4-40 для установки опорных плит кубической формы нашей клетки или Кубовые брикеты.

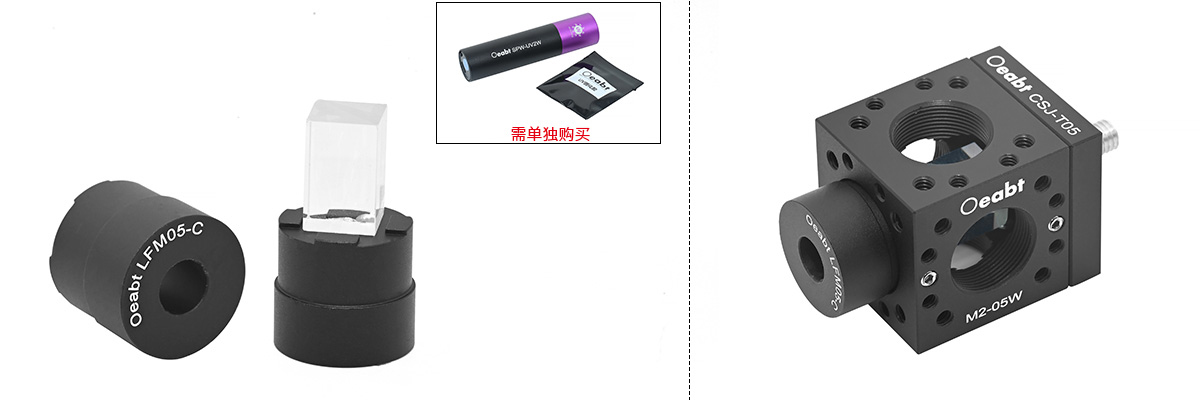

Крепление для призмы LFM05-C позволяет интегрировать крепления призмы или куба диаметром до 10 мм в куб-клетку M2-05W диаметром 16 мм. Оптику можно закрепить с помощью клея (продается отдельно). После того как крепление прикреплено к кубу, его можно вручную повернуть на 360° для грубой регулировки, а затем зафиксировать в нужном положении с помощью установочных винтов по бокам. Кроме того, открыто центральное сквозное отверстие диаметром 6,35 мм, позволяющее лазерному лучу проходить через крепление.

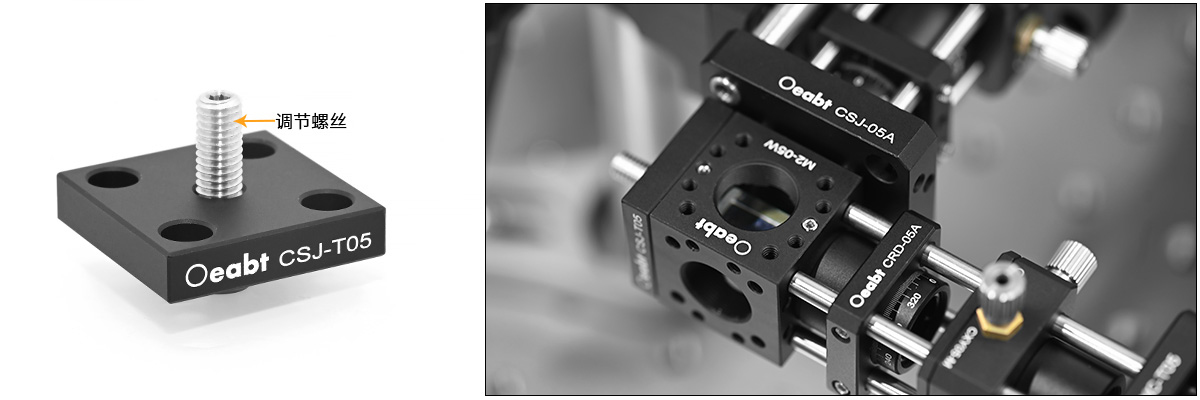

Зажим для куба CSJ-T05 можно установить непосредственно на куб диаметром 16 мм и использовать с креплением для призмы. Обычно устанавливаются с обеих сторон со сквозными отверстиями. Прижимной механизм представляет собой регулировочный винт с вращающейся головкой ±5°. В зависимости от высоты установленного оптического компонента поверните регулировочный винт к верхней части монтажного компонента, чтобы зафиксировать его на месте.

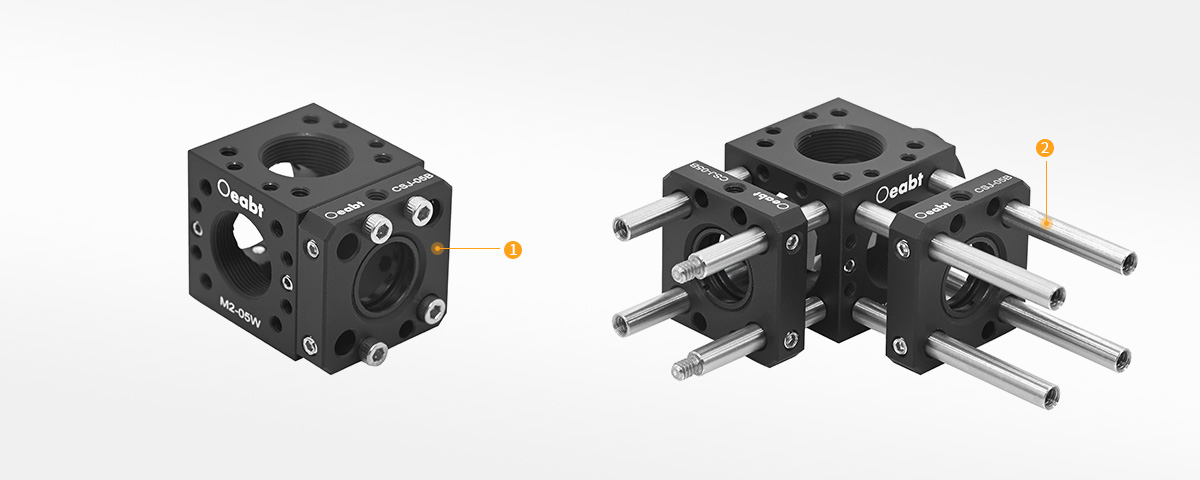

Сборка:

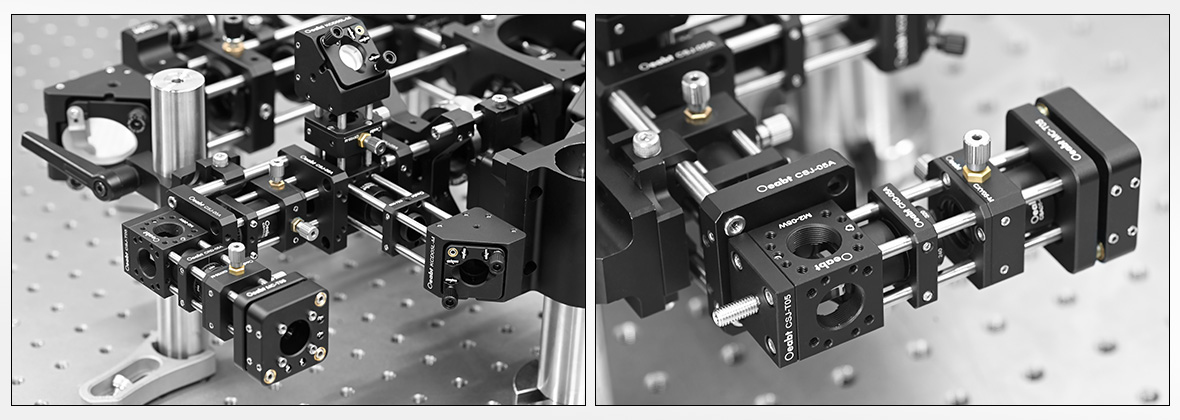

Пример применения:
https://www.oeabt.com/uploadfile/upload/image/20230606/2023060609500415.jpg
Модель M2-05W
Спецификация: 25,0*25,0*25,0 мм
Описание продукта: совместим с клеточными системами диаметром 16 мм.

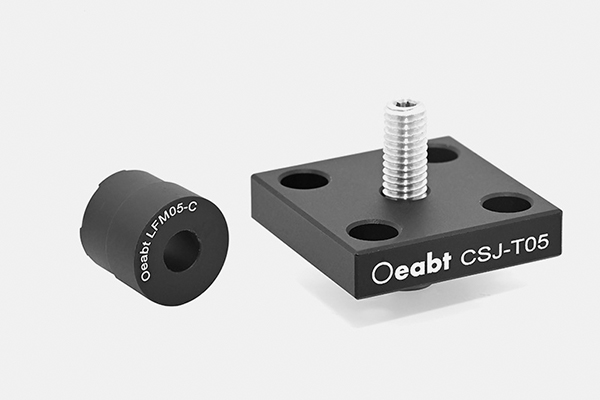

Модель LFM05-C+CSJ-T05
Спецификация: возможна установка призм или кубов с длиной стороны ≤10 мм.
Описание продукта: регулировочный винт: 10-32 UNC
